用拉菲尔迷你机箱和复古电源箱制作个性胆机

pjg

在拉菲尔网站上看到复古电源箱 甚为喜爱 想到前段时间拉菲尔还有迷你机箱出售 用他们制作一套小胆机的念头犹然而生
跟客服联系 高兴先生热情接待 告诉我电源箱有货不巧迷你机箱售完 当时我甚为遗憾 准备放弃再说吧  但看到复古电源箱可爱的造型 尤其中间那颗表头 恰似一只顽皮的大眼睛 好像向我诉求 快快把我装起来 带我回家 让我观察你的小胆机的工作状态 这让我实在不忍心放弃 于是开始了寻觅迷你小机箱 组装迷你个性小单端之旅 先发张我之前做过的酒桶胆机 让您感受一下我是如何热衷制作一些个性胆机的

杨维中

交易区新帖推荐

支持多动手、少动嘴的务实派！

深圳仔

什么玩意，看不清

深圳仔

什么玩意，看不清

pjg

我从百度搜索拉菲尔迷你机箱，资料跃然屏幕，与电源箱一样的风格，使我愈加得到。这是拉菲尔2012年上传胆艺轩的，除了资料以外，没有任何出手的迹象和信息，使我感到无奈。还能找到吗？http://www.diybuy.net/thread-563366-1-1.html

pjg

交易区新帖推荐

通过高密度大范围搜索，终于在淘宝发现目标，并收入囊中一共两只，还有两只76片的电源变压器。尺寸正好放入电源箱。同时电压也非常适合制作6v6、6p1、只是缺少一组5v 或6.3v,用于整流。我定制了一只中间抽头的6.3v灯丝变压器 用于功率管 其他变压器自带的6.3v分别用于前级和灯丝和整流灯丝供电

pjg

接下来就是购买复古电源箱和制作的相关配件。我参考了拉菲尔网站公布几款套件的装机手册，筹划迷你分体个性小单端如何装配。依然是拉菲尔客服高兴先生网上接待。由于有些配件网上并没有售卖，只是车间装配胆机自行使用，例如电容固定板、搭棚支架、z型固定板、管座转接板等，由于我做事有些强迫症，还是固执的要求高兴想办法解决。我想，拉菲尔的机箱有一种复古的美感，内在外在都是经过考证定型，所以，我制作时尽量用拉菲尔的配件，这样才能内外兼修。经过几天的探寻，高兴先生推荐图纸、配件，协调，购得如下配件。6p6p两只    6p3p两只    12ax7两只  阻流圈一只   复古电源箱一只  表头一只 指示灯2只  开关一只  插座一只  航空接口一套   连线一组   电位器、波段开关、电容 、电容固定板、搭棚支架、z型固定板、管座转接板 喇叭接线柱 信号端子 等
有了机箱和电源箱，接下来就是如何排布电源牛、输出牛、阻流圈 、电子管的排列。利用好手中现有的材料，做到合理、美观、经济，着实废了般心思。
机箱托板分为两派。一排有一个表头孔、三个小九脚，一排有4个大八角。将表头孔、小九脚扩孔装入两个大八角 ，一排四个大八角两侧装入转换板装入小九脚、中间大八角装入整流管。

蜗牛n

支持，羡慕你的动手能力，不过恕我直言那造型也许是拍摄角度？真的有点像pIg或porcupine

pjg

深圳仔 发表于 2015-7-15 20:49
什么玩意，看不清

就是这个

pjg

蜗牛n 发表于 2015-7-16 13:34
支持，羡慕你的动手能力，不过恕我直言那造型也许是拍摄角度？真的有点像pIg或porcupine

像潜水艇 或者水雷

pjg

杨维中 发表于 2015-7-15 19:09
支持多动手、少动嘴的务实派！

谢谢前辈的鼓励和支持 我将用几天的时间上传我的制作过程和心得 希望得到您的关注和指教 同时也与各位同好共勉

pjg

迷你机箱有了电源箱有了，接下来就是组装电源箱了。接线见图

pjg

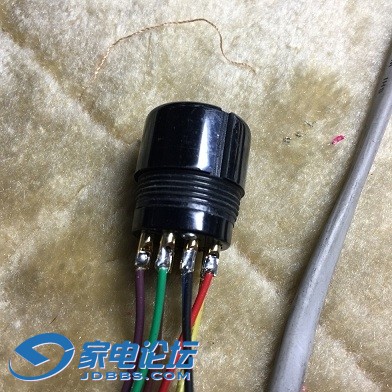

在拉菲尔购买的航空接头只有7根连线，这是工厂的定型产品，由于我加了一组6.3v，需要再加两根。虽然本人焊功不行，但还是硬着头皮干吧。打开接头，工厂师傅的焊功了得，见图。在此之前让人感到惊喜的是师傅的接线说明书工整清晰，现在与接头完美相溶，点赞！怀着对工厂师傅的敬意，仔细焊接装配，复古电源箱组装完成，各项指标正常。

pjg

制作6p6p电路相当成熟，我选择了漳州烧友林先生提供的电路图， 除电源部分以外基本照搬

pjg

  制作电容固定电源板。拉菲尔发过来的板子主要是给其他型号制作的，需要改一下，这样既能固定电容又能把电源从这块板子完成
