S-VHS录像机RS-7 更换电解为聚合物固态电容和钽电解后的图像画质改善变化很显著

全中文说明书

RS7进了快一年了，去年耗费精力折腾到现在非常值得。这个就是日本当年每年9月16 16:9节日时候都举行S-VHS录像机打擂比赛时候，SONY队当年家用机组中长年胜出的一款传奇机型---RS7

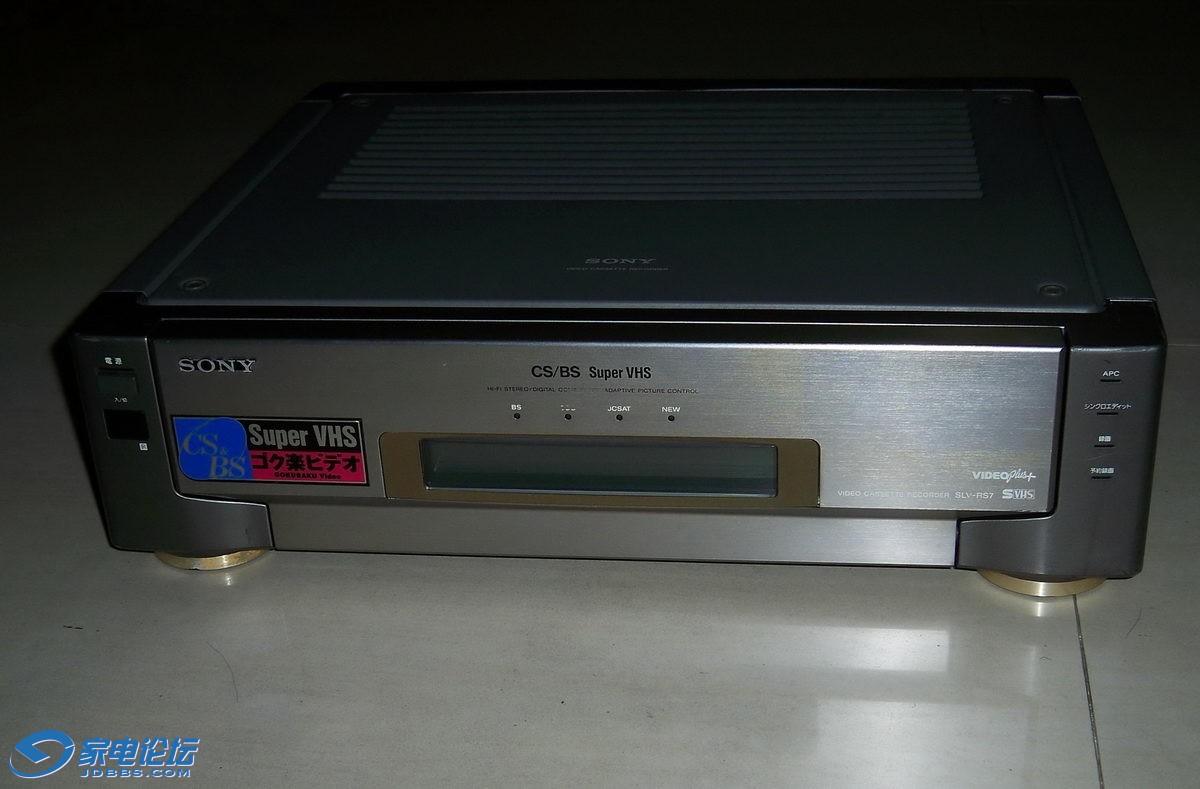

和夏普和松下的中置机系列相似的布局。不过夏普机的VFD显示屏幕直接在仓门上的设计实在比较好玩。

聚合物固态电容，分为有机半导体聚合物固态电容和高分子聚合物固态电容，相比普通铝电解来说，ESR内阻非常低，低到可怕的几个毫欧的水平，高温特性相当厉害，可在高温下持续长寿命工作不降低性能。几乎呈现纯理想的容性，电感性非常小。缺点就是价格高，容量和耐压难以做大。用它来替换普通铝电解，对视频部分来说会怎样呢？

这个是SONY的采用液晶屏幕的，液晶有个好处，永远不会受真空管荧光粉显示屏的寿命衰减的担心。


大翻盖内比较专业的控制台。

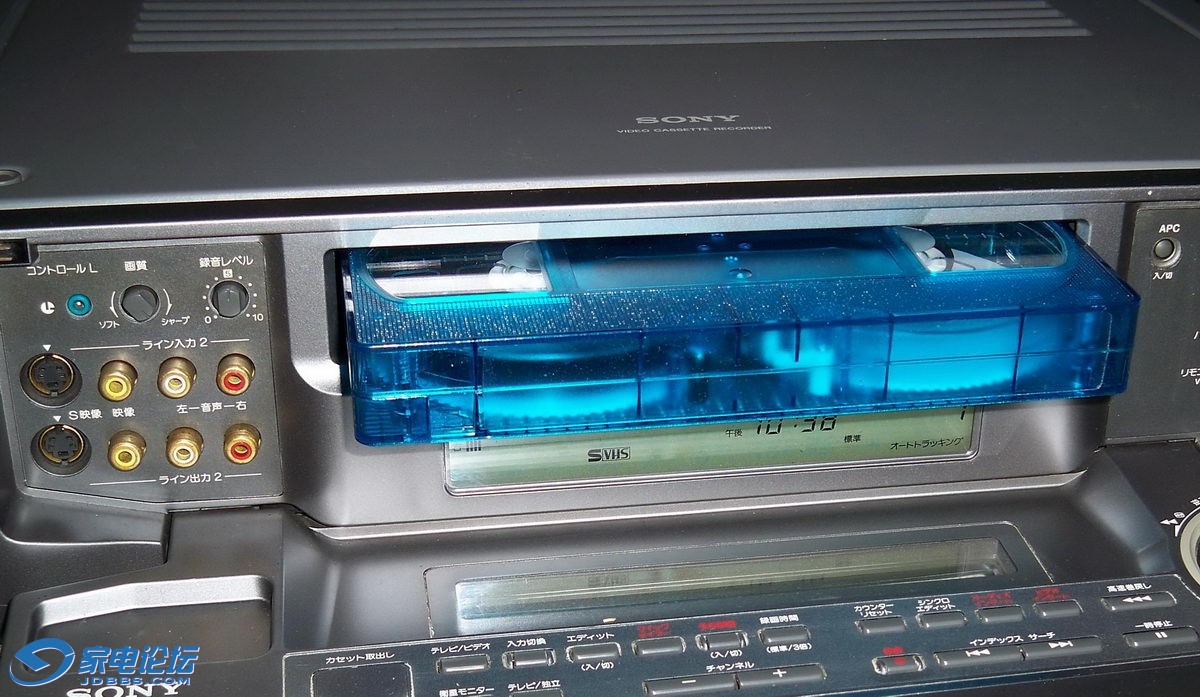

插入一盘带子合个影。

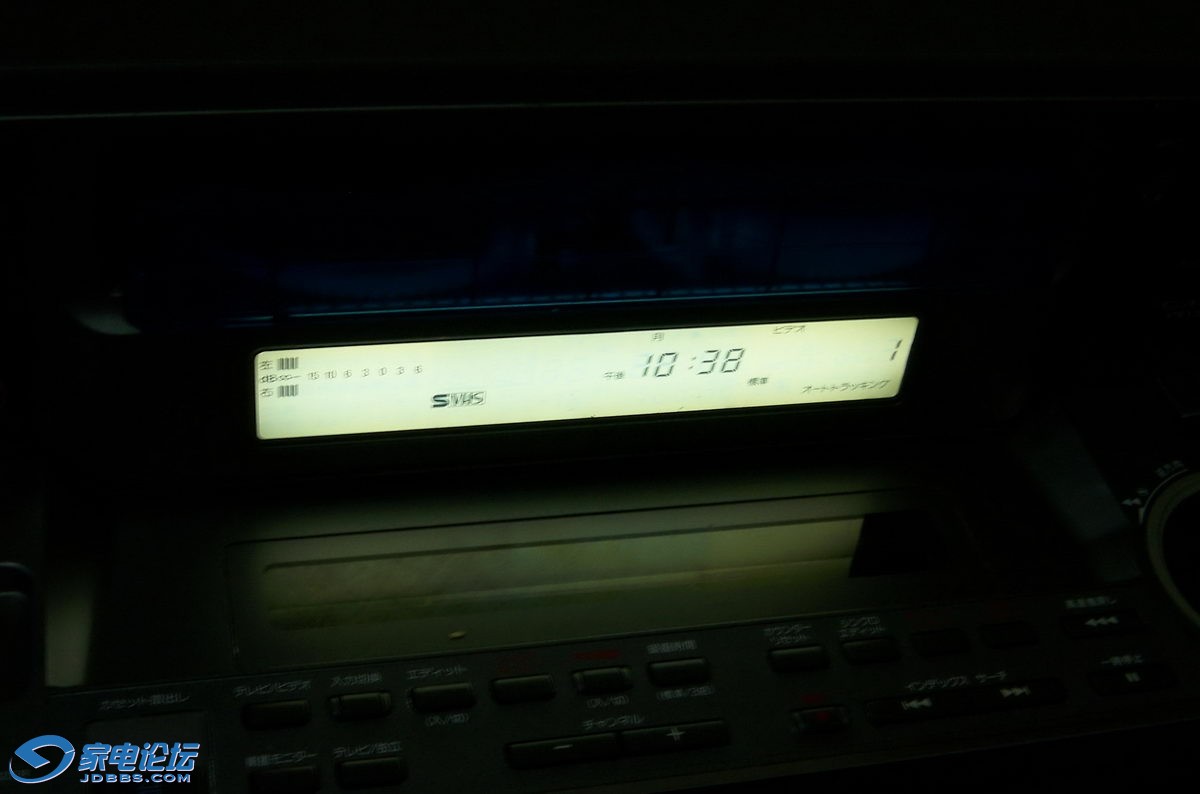

显示屏，长命就是硬道理，也是非常好看的。


磁带状态显示不再是三角尖，箭头方块等符号，而是直接用动画描述磁带当前运行的状态，非常直观。这个超赞！就是左边的电平表的极数少了点。

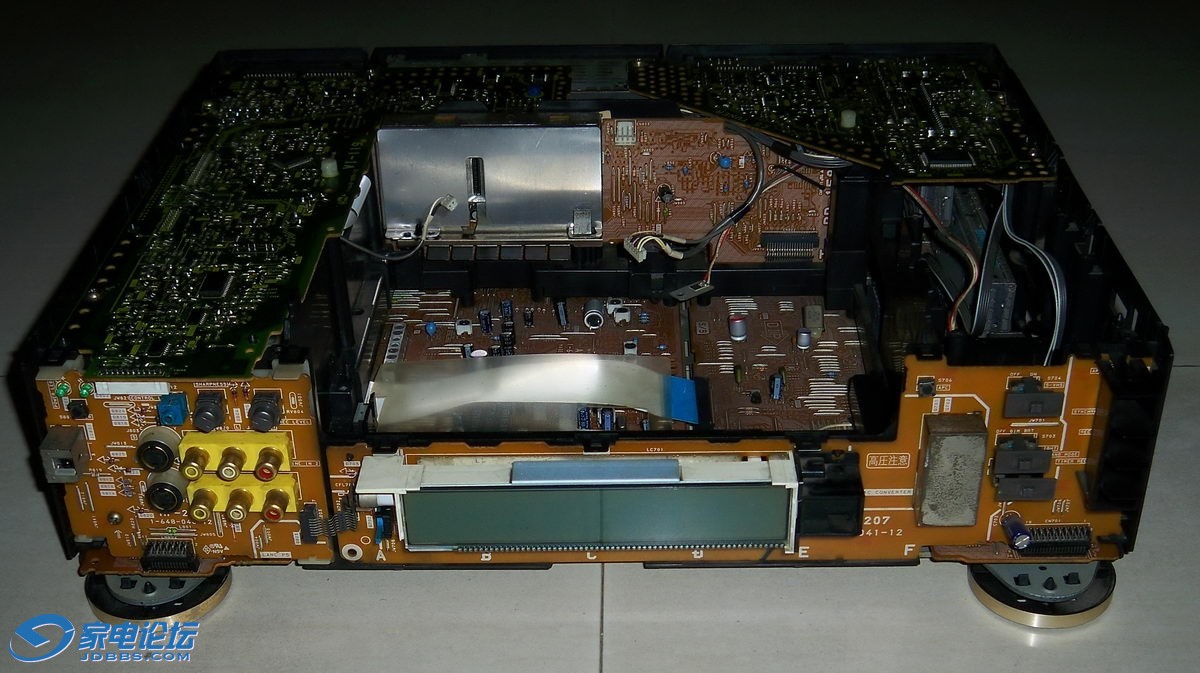

此机器最蛋疼的地方，就是底部电路板的分解，必须将机芯拆了个精光才行，实在不爽！

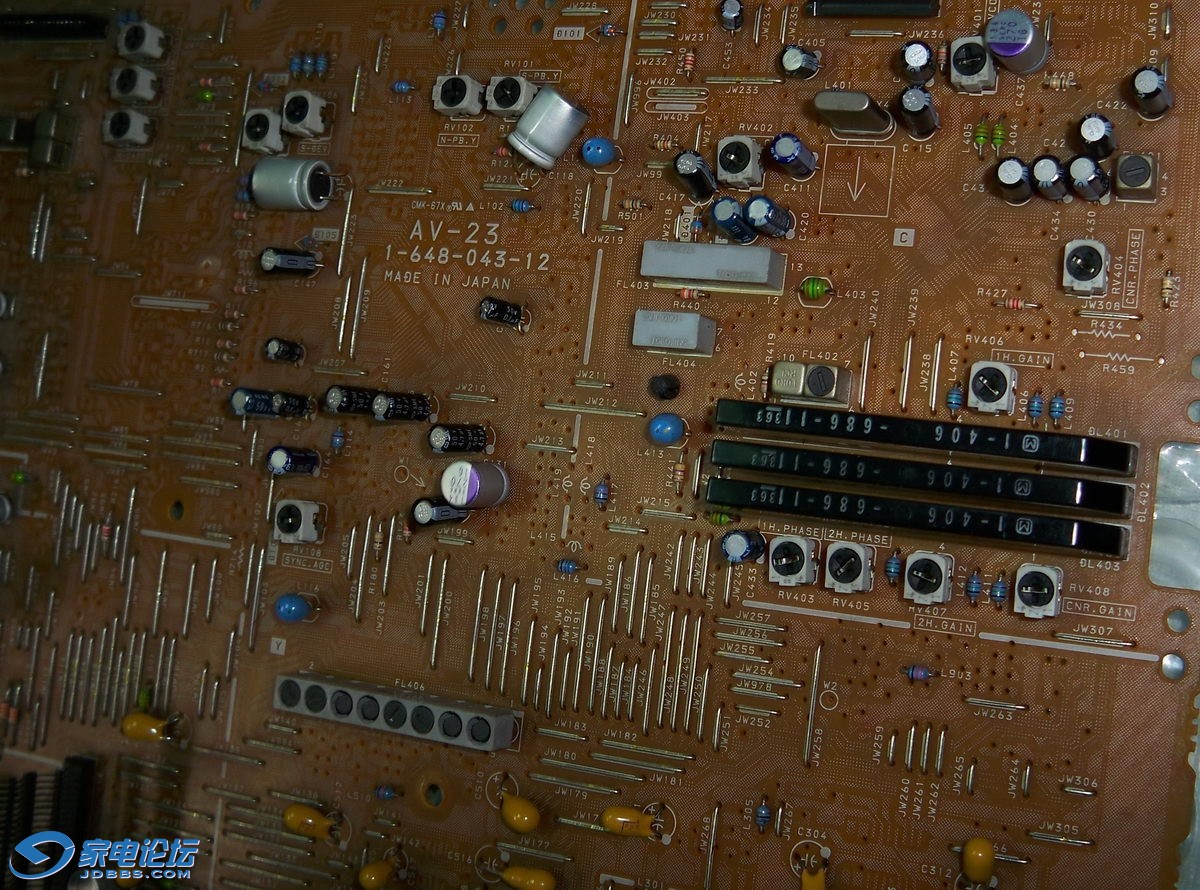

此机设计非常的HIFI，表现在为了实现音频部分的最优净化，特意将音频板独立出来放在下部，而视频板则放在上层，实现视频音频完全独立，互相不干扰，这种工业设计的优化，让人感觉非常HIFI。

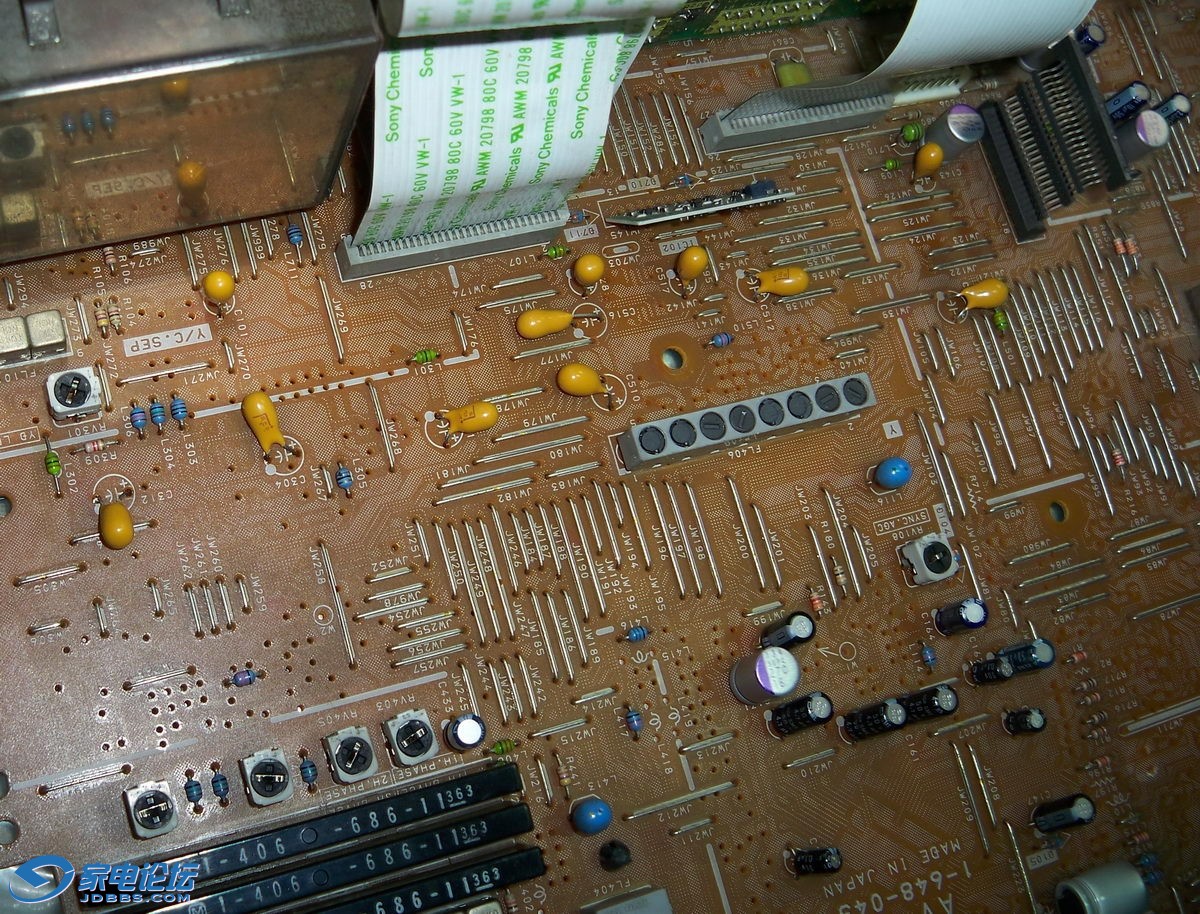

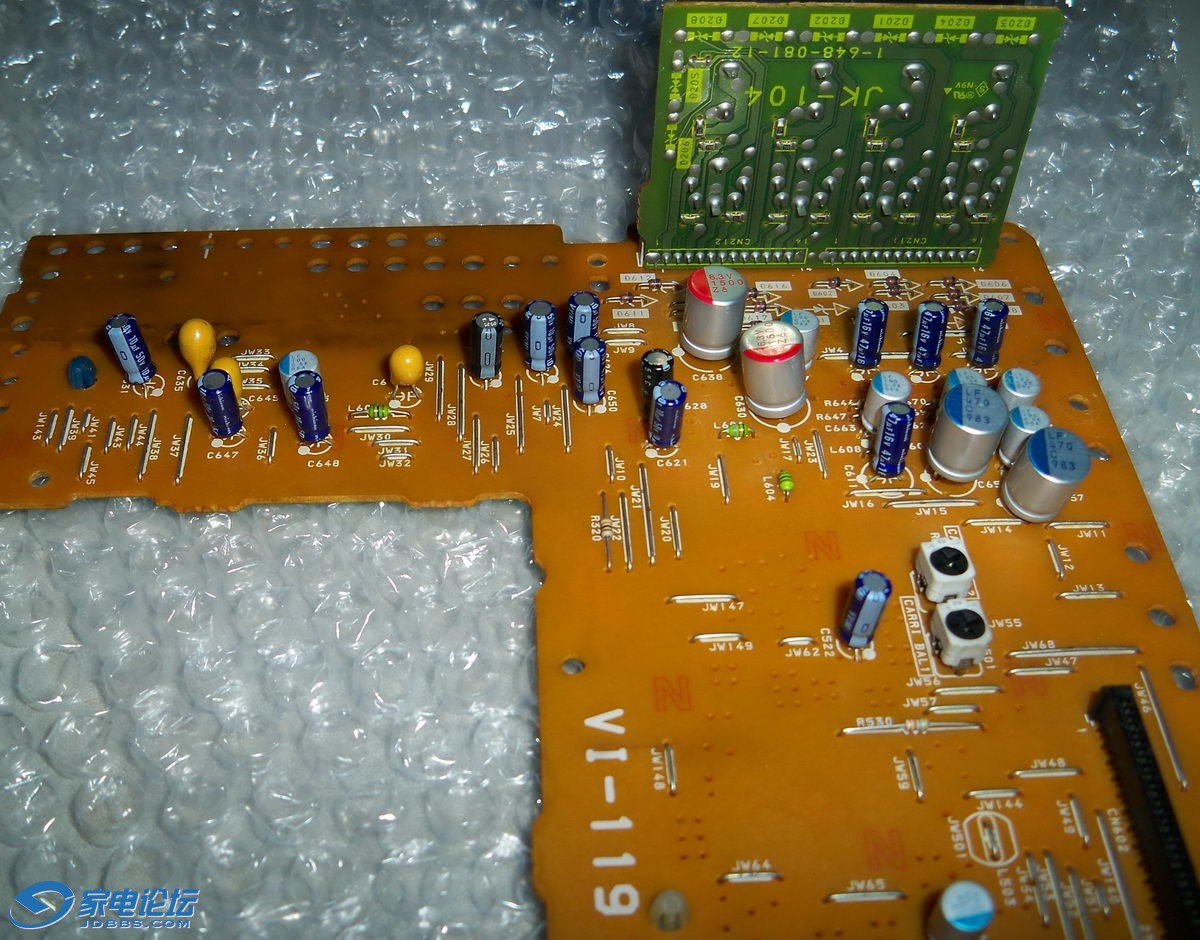

好了，视频电子开关和I/O部分，是对视频直接产生影响的，主角上场，这部分靠近开关电源，在火烫的环境下长期工作，原先的蓝壳铝电解被我更换成铝壳的聚合物固态电容，红顶的是万裕的，被我换成1500UF的大家伙。还有蓝色顶的是日本化工的。另外，照片中的这些剩下蓝壳的，现在已经全部变成黄色钽电解。


这个也是日化的聚合物固态电解，铝壳的。


著名的三洋的紫字也上，但是不是三洋半导体聚合物的。




这一部分使用钽电解，什么地方适合用什么电容，这都是有说法的。

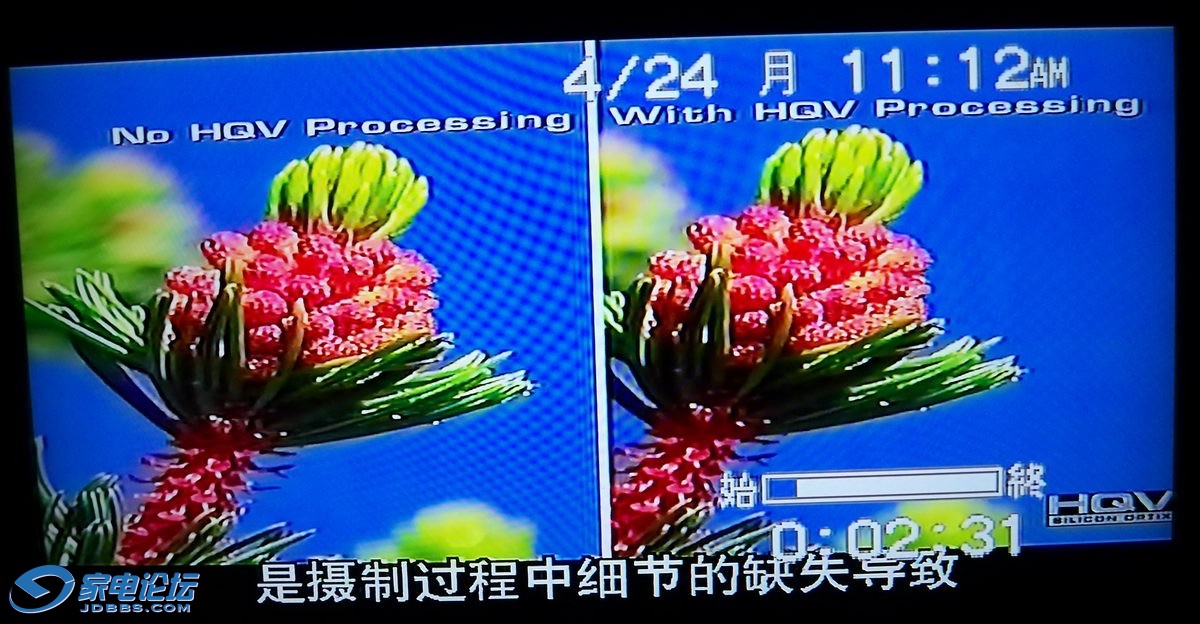

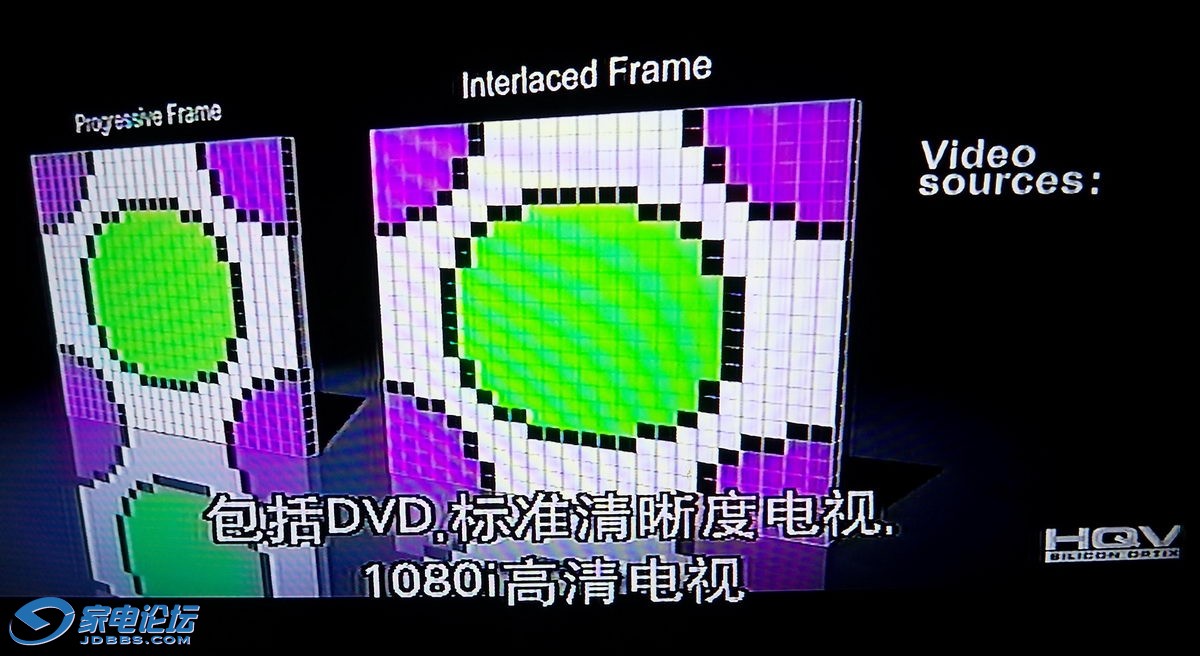

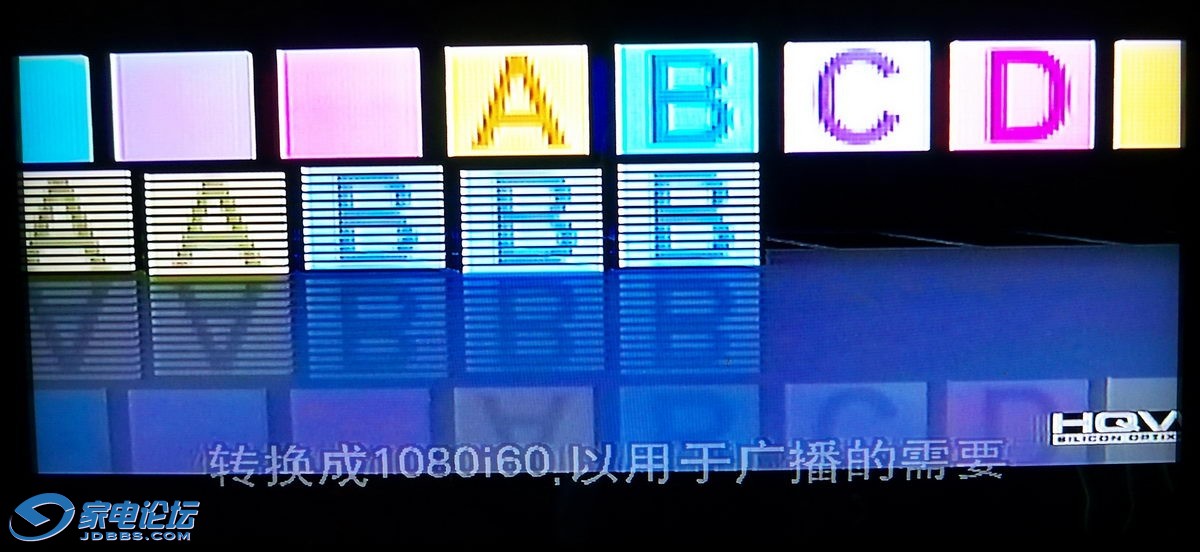

更换之后，在42寸电视上还原的图像，这个还是复合视频端子，要是使用S端子输出转换成色差的方式，效果想必应该更上一层楼。

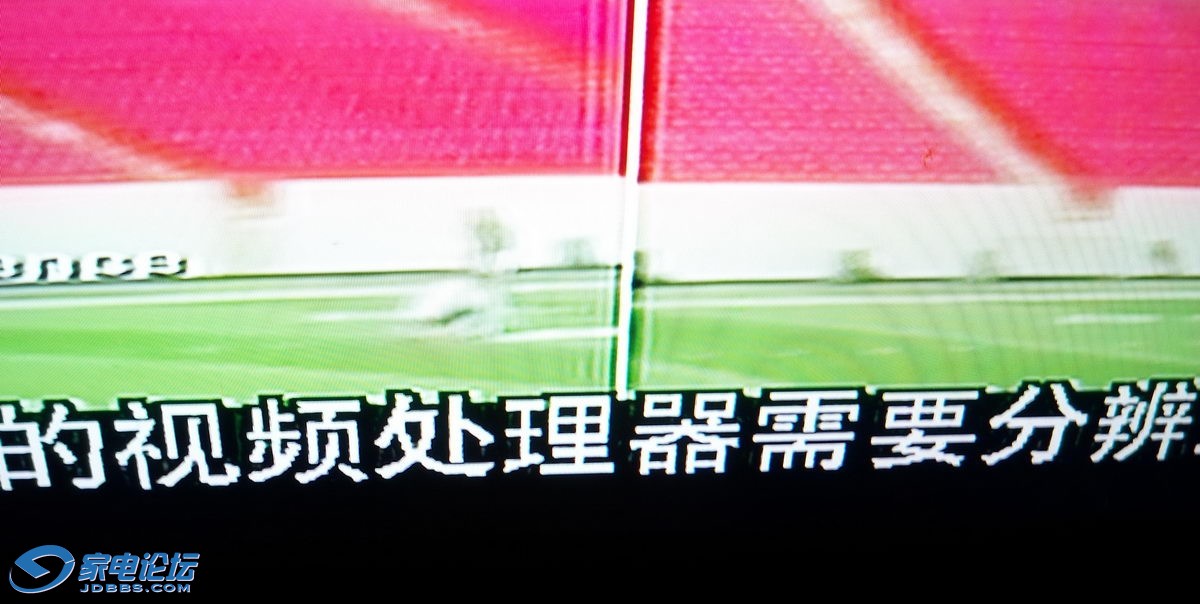

这个是照相机靠非常近抓拍文字边缘的效果。




色彩边缘


色度分辨率。

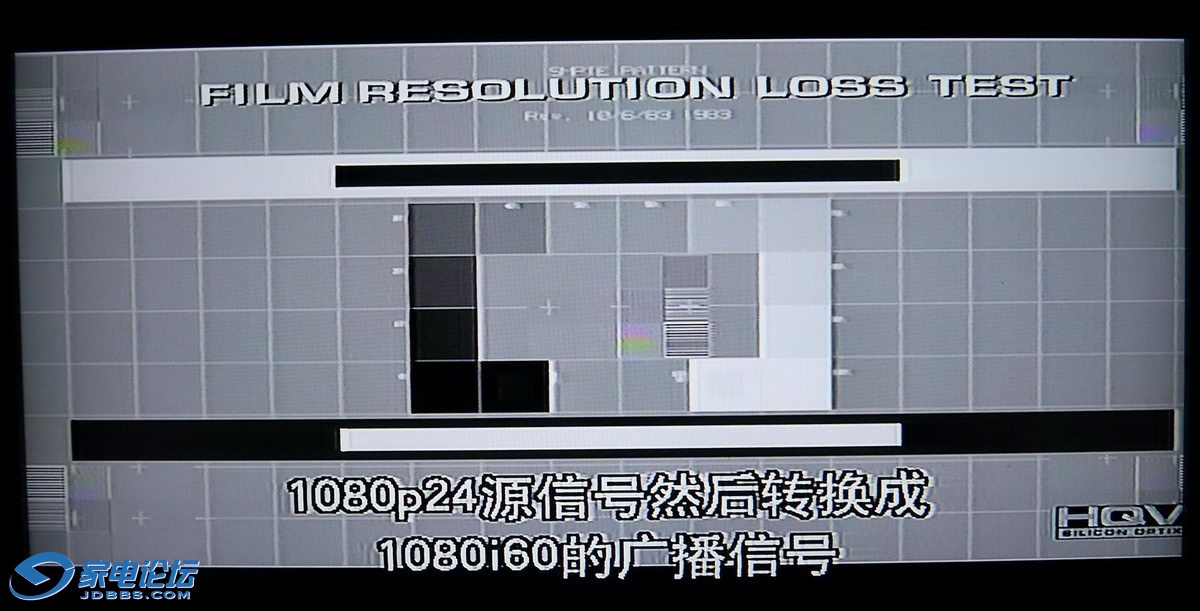

亮度分辨率，S-VHS录像机可以搞到这种分辨率。

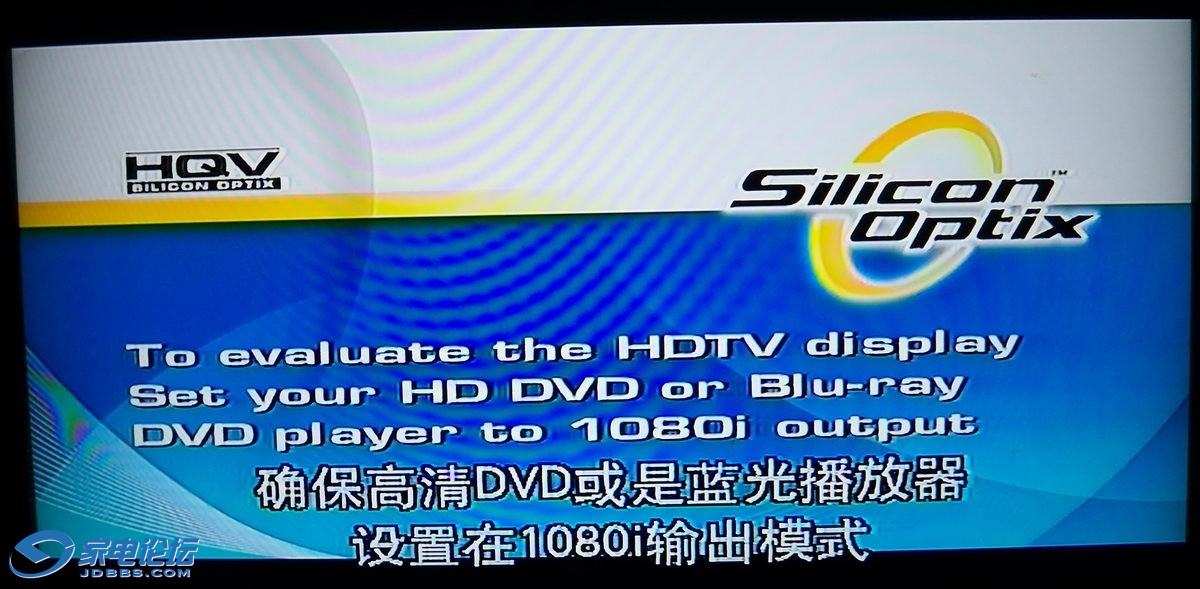

相比以前机器刚拿回来的时候，色度的杂波变得非常小。色彩的边缘那种不规则的点点现在几乎找不到了，色彩边缘很平整犹如刀切，以前有人说录像机不适合用大屏幕液晶来看，但是现在用大屏幕看S-VHS跟机顶盒没什么差别。

RS7的视频输出是经过数字系统处理过的，跟普通录像机相比实际是将S-VHS模拟部分的视频信号做了数字修正之后再输出，（虽然这机器没有TBC）。所以数字部分的电容性能非常关键，以前普通铝电容老化，就容易引起色信号杂点边缘模糊之类的问题，现在可以持久地保证长期高温下录像机输出理想的色度亮度信号。

音频部分采用了另一种方法摩机，现在输出的声音比原先更清脆。蛋疼的这机器没有耳机输出，不然内部的耳放还可修摩一通。

现在是4K高清也看，录像也耍，清晰的不清晰的，先进的和古董的一起玩儿，哈哈。{:soso_e102:}
S-VHS机的HIFI音频部分做工感觉也比普通HIFI机稍讲究一些。HIFI录像机音频性能远远甩掉普通盒式录音磁带中的四类金属带，大有可玩的地方。
