私人订制版SONY CD D-303

最近开始对CD比较感兴趣，今天收到了新买的一台D303尸体。
搞了半个下午+半个晚上，终于搞好，并实现了之前我构想的功能。

先简单说下这台D303的检修情况：
1、不通电，各路电压均缺失，看着电路图，拿着万用表捅了捅。
   非常幸运，更换电源部分一个晶体管即正常开机。

2、那三个漏水的贴片电容是必须要换掉的，幸好没有发现腐蚀主板。
   电容拆下，换成没有漏液问题的钽电容。
   “妈妈再也不用担心我漏液了”

3、不读碟，马达哒哒响了，还是逃不过凑名昭著的RF410马达问题。
   更换马达、托盘。光头没有换，也没有调整读盘几大参数，读碟刷刷的。
   “妈妈再也不用担心我读碟了”

因为上个月已搞过一台D303， 已把电路和改造方案研究清楚。
这台D303修复后，马上实施改造：

1、原5号干电池供电肯定是要改掉的，因为它不环保(其实主要是因为用不起干电池)
   前两天测试过，2节全新的南孚干电池，听大概2、3张碟后，第二天开机电池就low batt了。
   即使用5号镍氢充电电池，也觉得好不到哪里去的。
   所以，改成经济、环保、实用的锂电供电那是必须的。

2、D303那个黄色的背光，晚上看着就是迷人啊。
   但是------那个必须要插入9V电源才能有的。

   “我不想听歌还拖着一条尾巴，并且能不能不插入9V电源就有背光？”
   “有了背光能不能更省电？”
   “看腻黄色的背光了，能换另一个颜色的背光吗？”

   要求还挺多的！
   不过李宁说了：“一切皆有可能！”

   这个方案前一阵已想好了：

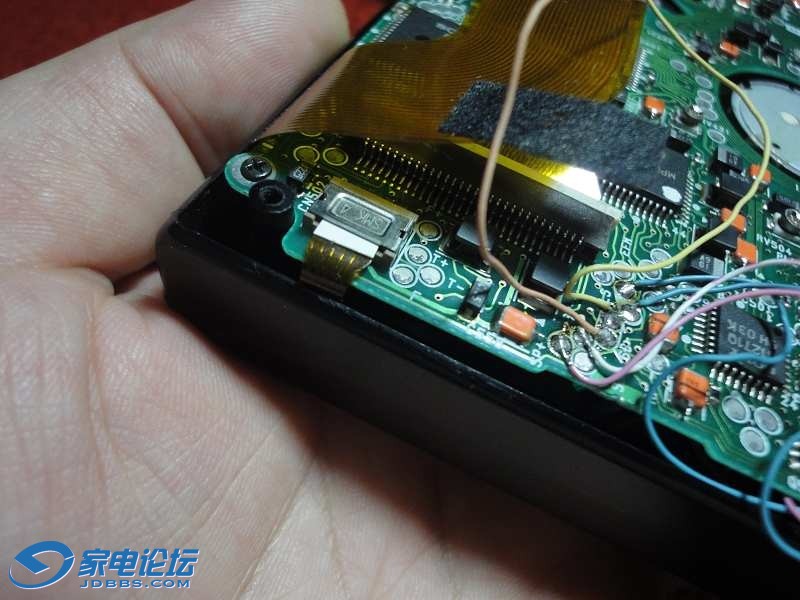

   需要简单更改下电路，使用电池供电时就有背光，并且背光需要受到控制。
   即开机后背光才会亮，关机后背光也就自动关掉。
   当然，使用9V电源供电的时候，也同样是要有背光的。

   因为现在已经有了2台D-303。于是就拿刚修复的这台D-303开刀了。
   首先干掉原来那2个耗电的黄色小灯泡，更换成耗电量很少的LED背光显示。
   背光换成了自己更喜欢的黄绿色。


最后再简单说下改造后的优点：
1、再也没有了RF410马达问题的困扰，并且更换成更实用稳定的卡盘式托盘后，
   读碟更稳定，拿着它小跑了一下、敲敲它都不会有跳音或读碟卡的情况。
2、终于不用插入电源也有背光了，并且换成了自己更喜欢的黄绿色。
   原来的黄色背光是两个小灯泡发出的（真的是两个5V直接供电的小灯泡，不是LED，原黄色背光还是很耗电的），
   更换成LED背光后，几乎不需要耗费什么电能了。
3、实测使用一节800毫安的锂电供电，D303在有背光的情况下，大约能播放3小时。放入2节锂电池，估计起码能播放6小时。
3、更换成常见的14500锂电供电后，就再也不用为电池问题发愁了。这种电池充电方便，放入、取出也方便，像5号电池一样，
   另外，D303改成这种锂电供电后，供电效率是最高的，几乎没有多余的电能损耗，也没有了插入9V电源时的发热问题。
   因为这时的供电电路也是最简单的。
4、更换成这种供电方式，理论上音质会更好一点点。首先这种锂电的电压比较高，不像使用2.4v/3v电池那样需要多次升压稳压。也不像使用9V电源那样需要多次降压、升压、稳压。所以这种锂电供电方式理论上电源部分应该是最干净的。另外改成这种供电方式后，给DAC、耳放芯片的供电电压，比直接使用9V电源时的电压还要高一点~~~

以上最后两点，需要充分熟悉D303的电源电路后才容易理解。
这个灯光改造，也需要熟悉供电原理后才敢实施。
详细改造教程后续再整理发出，想玩的朋友可以先想想。。。。。
有动手能力，懂电路的朋友，不防把你的D303改造来玩玩，这个绝对是超级实用的玩法！

使用电池供电、带黄绿色背光的D303：









换了更薄质量更好的马达：


换了稳定实用的卡碟式托盘：



电池仓改成锂电供电，两节锂电可以并行供电：







下面这几张图片上两周已在顾老师的帖子中嘚瑟过了。
这是我第一台修复的D303.
http://www.jd-bbs.com/thread-1621116-415-1.html

修复了电路、换了电容、换了电机、换了25元一个的全新光头：



马达质量超好，再用20年绝对不会坏！



马达比原配马达还要薄一点：



换了新光头，注意看下面图片新光头的小排线是5芯的，原配的sf-89是4芯的，换光头不用拆插座的，也不用换排线。



换了实用稳定的卡碟式转盘：




满血播放中。。。。。
