DAT随心白话漫谈系列之一 图解大小磁鼓工作差异

全中文说明书

关于大小磁鼓是如何工作的，以及他们工作原理差异又是一个容易整混乱的问题。还好，比较起只知道塞磁带进去出响声的人来说，终于有人开始关心DAT机里面出现的两种大小规格的磁鼓分别是用何原理如何拾取数字信号的一档子事了。至于广泛流传的所谓小磁鼓比大磁鼓转速快一倍的说法，我只能说，为什么不去看看一些DAT的操作指导书最后的性能参数表，还有维修手册上的调试说明？而是一开口就是主观印象的东西。

我这里先给出一个最标准最终极的答案，DAT标准磁鼓和微型磁鼓的每分钟旋转圈数，是完全一样一样一样的，都是2000转每分钟。我想看了这个结果的人，先不要急着到处国内国外资料里找有转4000转每分钟的DAT磁鼓情况出来驳斥我观点，虽然大多数开始初次关心这个问题的人倾向于相信小磁鼓比标准鼓旋速度快。且先看DAT磁头是怎样拾取磁带上磁迹的图解。

跟录像机一样，磁鼓倾斜螺旋扫描体系，问题是，跟录像机不一样的是，DAT没必要让信息流连贯，它是可以不连贯录放数据信号的，因为依靠内部的缓存，外来待录制的数据可以被存储而实现慢进快出进入磁头的能力。

先别主观看大小磁鼓在旋转视觉上的错觉视差，你可以先观察大小磁鼓的包饶角度，如果还没有看出什么所以然，那我直接说了，标准磁鼓，磁带的包饶角度只有将近100度，而其中起作用的工作区域也就是90度整。不相信找台机器塞盒子磁带摁PLAY看看。
而D7,D8这样的使用微型磁鼓的机器，其磁带的包饶角度是将近200度，其中起作用的工作区域正是180度。如果还不相信就找台机器实际打开盖子看一下PLAY时候的样子。

就是说，大磁鼓虽然30毫米的直径，但是真正贴在磁带上的长度只有周长的1/4，小磁鼓虽然15毫米，真正贴在磁带上的长度却有周长的1/2，A磁头和B磁头分别对应的运动轨迹，正正好都可以对应磁带上面完整的A,B磁迹。

问题就在这里，很多人在这里绕不过去了，旋转的角速度一样，那岂不大小磁鼓的磁头经过相同磁迹的线速度就不一样了？？

请看图，大小鼓磁头/磁带的相互线速度确实不一样，标鼓相对速度3.133m/s，而微型磁鼓则是1.566cm/s，这个并不是关键，刚才说了，大小鼓包绕的角度不同，注意，在同长度的单位时间内(同样旋转一周的时间周期)，标准磁鼓仅工作了1/4圈，而微型磁鼓则工作了1/2圈。

图中形象描述了磁头运动位置，以及在时间轴上面同步运动的两种磁磁鼓的磁头，以及磁头拾取的RF波形相对比较。T1和T2代表两种磁鼓A和B磁头开始工作时的瞬间。这样直白的动作分解应该任何人都可以明白了吧。



其实秘密就在于标准磁鼓并没有象录像机那样包一大圈，而是仅仅包了一丁点角度。所以你们可以看到标准磁鼓的RF波形是非常不连贯的。
另一个延伸出来的概念，就是，标准磁鼓上的磁头，以及RF前置电路板，工作时候的带宽要比微型磁头的带宽要高出一倍。微型磁头的读写速度较慢，而标准磁头读写速度很快。微型磁鼓的磁头可以对磁迹做慢条斯里的精刁细琢，而标准磁鼓则象赶工的油漆工一样囫囵吞枣刷地一下子赶快将数据涂抹上墙。

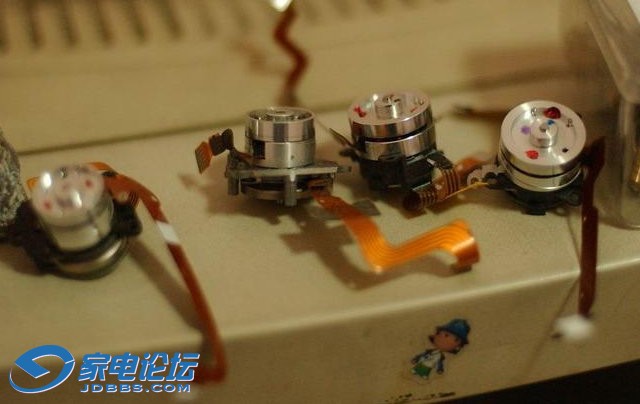

微型磁鼓







标准磁鼓

xa9999

交易区新帖推荐

好复杂的电路啊。

明主任

看着那磁鼓比卡座磁头大多了.

jiang1987

近乎变态的机械结构

ytqfrank

没有想过这个问题，不过，赞一个，做个记号，有心情的时候再来细细的读

全中文说明书

交易区新帖推荐

主要是被我拉下水也进了DAT坑的几个朋友，难得凑在一起，一起聊的时候发现问题，才发现“小磁鼓转速快更磨损磁带”的说法在DAT界里面已经渐渐成风了，D7，D8,D100之类的机器大家不敢多用了，几乎成了“掉码的原因”，误人子弟，如果没有人站出来制止那就越发荒唐。其实事实是相反，小磁鼓的磨损量是比标鼓要略小一些的。所以大可放心地播放磁带，小鼓的寿命足够长。

全中文说明书

不管标准磁鼓还是微型磁鼓，正常播放的话，按照每天平均用量计算，DAT机想必CD机还可以用的久。就是不要在机器里面反复长时间倒带，选曲。倒带和选曲动作，会导致磁头磨损严重。

全中文说明书

很快就要来个漫谈系列二了

wzhmp

赞一个

theurgy

jiang1987 发表于 2015-6-26 19:33
近乎变态的机械结构

机械硬盘表示不服……

theurgy

全中文说明书 发表于 2015-6-28 18:55
不管标准磁鼓还是微型磁鼓，正常播放的话，按照每天平均用量计算，DAT机想必CD机还可以用的久。就是不要在 ...

现在买不到DAT带子的手动倒带器呀……不用机器倒带用手工倒带的话，反正又慢有难搞还容易把磁带弄脏弄坏……结果还是只能机器倒带……

全中文说明书

theurgy 发表于 2015-9-16 13:21
现在买不到DAT带子的手动倒带器呀……不用机器倒带用手工倒带的话，反正又慢有难搞还容易把磁带弄脏弄坏 ...

用DDS机来倒带啊。以前我到处宣传的，哈哈。

myohio

全中文说明书 发表于 2015-9-16 14:32
用DDS机来倒带啊。以前我到处宣传的，哈哈。

如果没有专门的倒带机，就要手工倒带？当初索尼也不会这么设计吧？一直很好奇这个问题，各位都是如何解决的？

-李鬼-

正常用就好了  没必要那么操心的  楼主理论扎实  虽然俺看不懂也赞一个

huangyuan7544

你这套理论也解释了，小磁鼓的摩损是大磁鼓的一倍
1、磁鼓转速是一样的，小磁鼓要用1/2的面积去摩擦，而大磁鼓却只要用1/4的面积，所以小磁鼓更容易摩损
2、磁带在小磁鼓机械结构里面被拉完角度很大，而在大磁鼓中被拉弯角度相对较小，所以对磁带的损伤，小磁鼓更厉害点
