懒人与新手的所谓“换算”办法

heavenonearth

大家都知道，0dB=0.775V，dB=20*lg(V2/V1)
但是懒人或新手有时候在调试卡座时，手头的毫伏表没有“dB”刻度档，而官方维修手册有时候仅提供dB值，没有提供对应的毫伏数据。
这时候，懒人就会为翻来覆去的换算弄得恼火，新手则没办法去找资料东问西问边学边用，还得学习如何换算并背诵公式，搞的仅仅几分钟的调试需要几个小时才能完成。
有鉴于此，我想了一个办法，专供懒人与新手们的方便使用。
利用音频毫伏表的表头，大家用A4纸打印出来，以后只需要找准表针的圆心，然后用铅笔用直尺就能画出指针的位置。

具体使用方法如下：

举例说明：录音电平调节

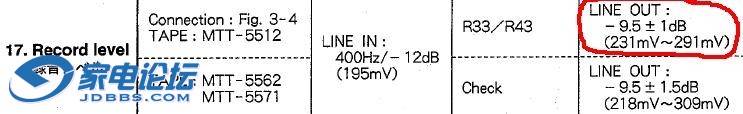

调节录音电平，手册要求使用MTT-5512空白带，给卡座送400HZ/-12dB的信号，开始录音，监听卡座TAPE输出端的电平为“-9.5+-1dB”，约231毫伏~291毫伏范围内。
这里手册写得比较全面，既给出了dB值又给出了对应电平电压值。


但是如果手册只给了dB值，对于赖人和新手们来讲，就恼火了！
利用打印出来的表头，找到-9.5dB刻度位置，用铅笔和直尺连接表针圆心与-9.5dB刻度点画一条直线（图中用红色标记以供说明），这样就可以很清楚地显示出毫伏数值，约在260mV刻度上。这样，懒人和新手们即使手头毫伏表没有dB刻度档，也无需换算，轻松地就可以知道对应的毫伏，就可以利用手中的无dB刻度的数字毫伏表或指针毫伏表轻松调节了。

小三哥

交易区新帖推荐

这个直观，实用！赞

ytqfrank

呵呵，好东西啊，可惜我是数字表了现在，肿么办
