近期参观最吃惊影院分享——29只原子弹的James 17.2 Auro3D极品Mavericks剧院！！

曾小荘

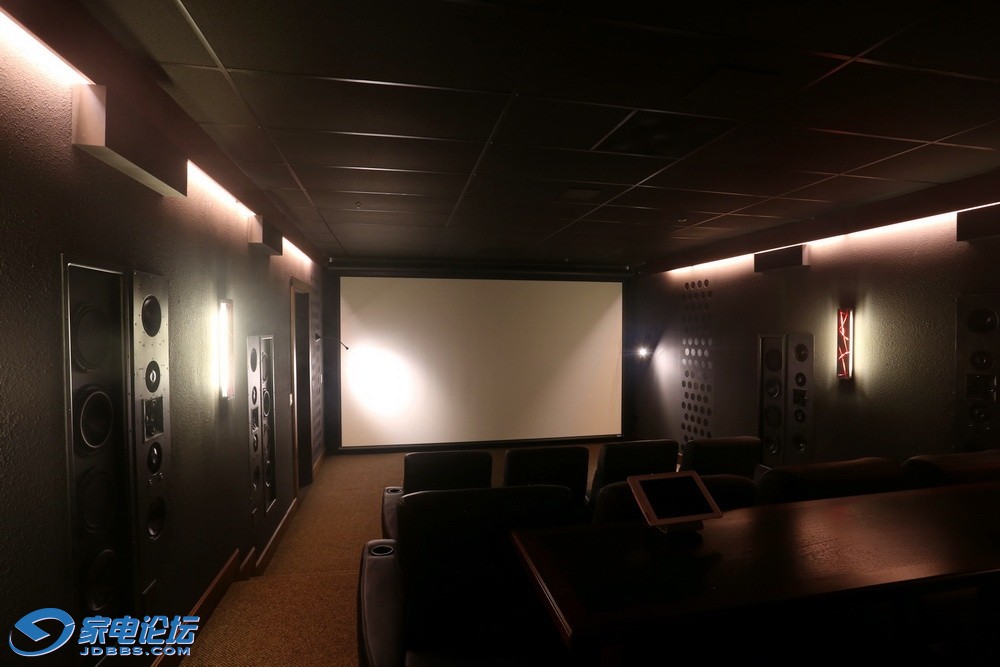

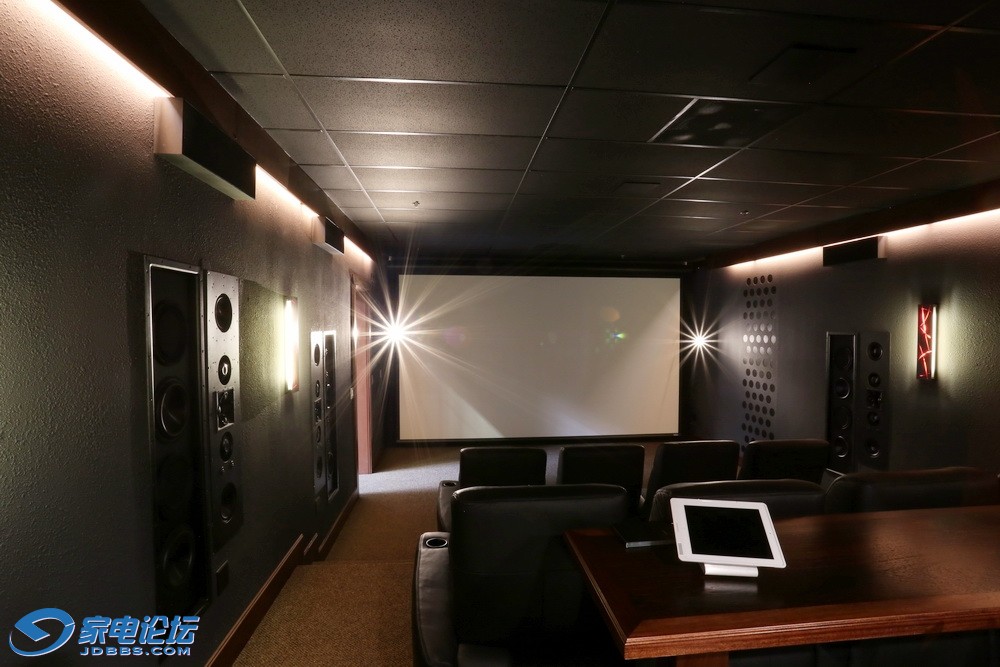

当你走进这个房间，如果不是专业音响发烧友，可能觉得这个房间平平无奇。
不过，如果你是一个专业音响发烧友，你可能会被眼前的一切震撼到目瞪口呆！！








这是一个极其疯狂的系统设计。







       关于Auro-3D这项专业3维音频技就不多累述。为了把这个房间29只喇叭系统说清楚，只是简单的说明，为了营造和现实世界完全一样的声效，Auro-3D将扬声器系统分为3个层级，LowerLayer，HeightLayer，TopLayer。见上图。依此方式来营造真正身灵其境的效果。


我们就按照这个层次来逐层分析。


LowerLayer

       原始LowerLayer基础音源是7个声道，就是：左声道（L），右声道（R），中置声道（C），左侧环绕声道（LS），右侧环绕声道（RS），左后环绕声道（LRS），右后环绕声道（RRS）。这个是最基础最重要的基础声道。我们接下来看看James都对这七个声道用了怎么样的扬声器来应对。


左声道（L）：James Mavericks MQ84A+James Mavericks M152
右声道（R）：James Mavericks MQ84A+James Mavericks M152
中置声道（C）：James Mavericks MQ84A+James Mavericks M152




        三个声道用了完全一样的扬声器，而且每个声道采用2只扬声器制品，MQ84A作为一款4分频8单元的全频带喇叭负责80HZ以上的声音，M152作为一款双15寸的低频扬声器负责80HZ以下的部分。要特别注意，这个M152低频扬声器不是响应LFE的超低音信号，是响应左，中，右三个主声道的低频部分。

         另外熟悉James Mavericks极品系列的朋友会问：似乎市面上见到的James Mavericks MQ84制品后面没有带有“A”后缀，那这个MQ84A和MQ84到底有什么区别呢？
市面上主流的MQ84是内置分音器版本，只要把一个声道的全频带信号给一路放大器，放大器直接连接MQ84即可。而MQ84A是没有内置分音器的版本，我们可以在音响的背面看到4组接线端子（而不是MQ84的1组），这样就需要有4路功率放大器来驱动这只喇叭，而且在前端要通过电子分音，把一个影院声道的的全频带信号分解成不同的频段给到后面四路放大器，再一一对应的来驱动这只喇叭！

        这样高阶的驱动方式为整套系统带来更多的可调节性，当然这不是一般消费者能驾驭的系统方式。如果再算上M152，那么就L，C，R这每一路声道，我们就采用了5分频10单元的系统方式来响应。每一个频段都会用到最适合它的驱动器来响应，如此地精雕细琢，在这之前的参观的影中从未有过，甚至包括公众影院系统。




至于MQ84A这只具有102DB灵敏度的大杀器加上它的黄金搭档Mavericks M152就不单独介绍了，网络上应该能找到介绍。



左侧环绕声道1（LS1）：James Mavericks 808BE+James Mavericks M1040BMS (bass management sub)
右侧环绕声道1（RS1）：James Mavericks 808BE+James Mavericks M1040BMS (bass management sub)
左侧环绕声道2（LS2）：James Mavericks 808BE+James Mavericks M1040BMS (bass management sub)
右侧环绕声道2（RS2）：James Mavericks 808BE+James Mavericks M1040BMS (bass management sub)

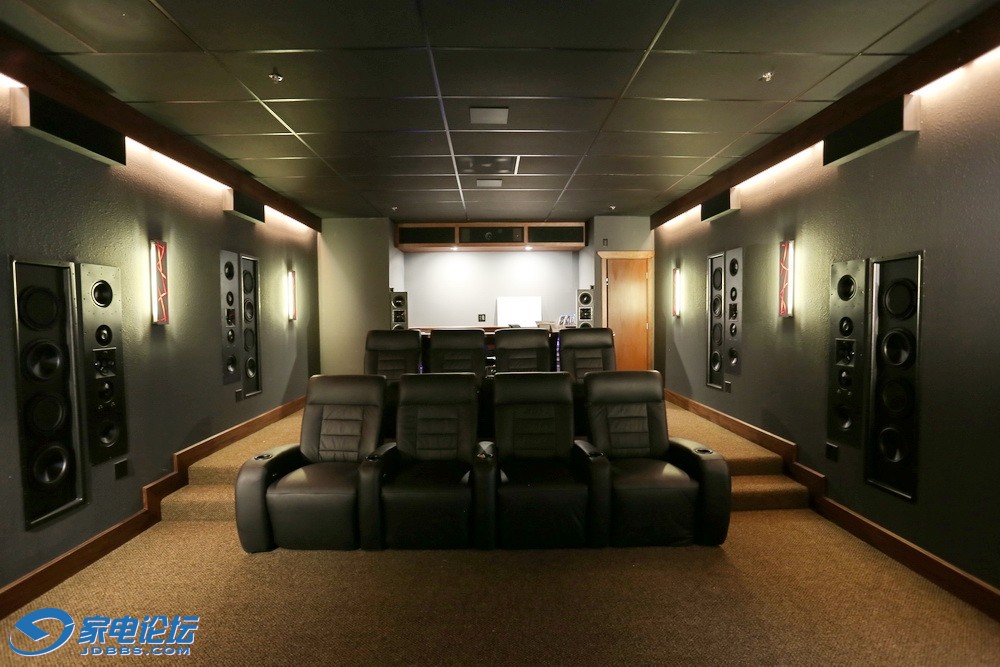

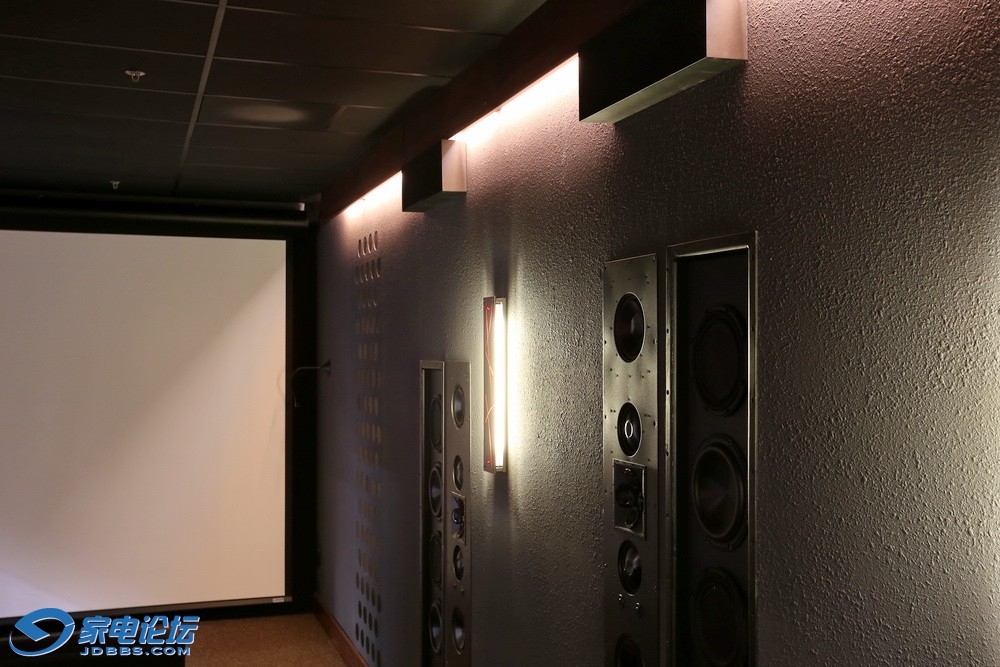

        要说明的第一点是本来侧环绕只有2路原始解码输出信号，就是LS和LR，但是就好像在电影院一样，大家通常会看到电影院的左边和右边侧墙会挂有一排，4个，5个，6个，甚至10个侧环绕扬声器来形成侧环绕扬声器线阵，这是由于过长的影厅如果只用一只侧环绕扬声器覆盖不到拥有10多排座位过长的影厅。所以通常用多路来响应同一个解码信号。而这个空间虽然不及公众影院大，但是主人介绍通过计算，也最少需要两组侧环绕喇叭来响应侧环绕解码信号。所以就会有LS1，LS2，RS1，RS2的存在。我们可以称之为4个声道，但是是前后1和2是同一个解码信号的复制关系，也就是LS1和LS2发出相同的声音。第一组主要为第一排观众服务，第二组主要对第二排观众服务。

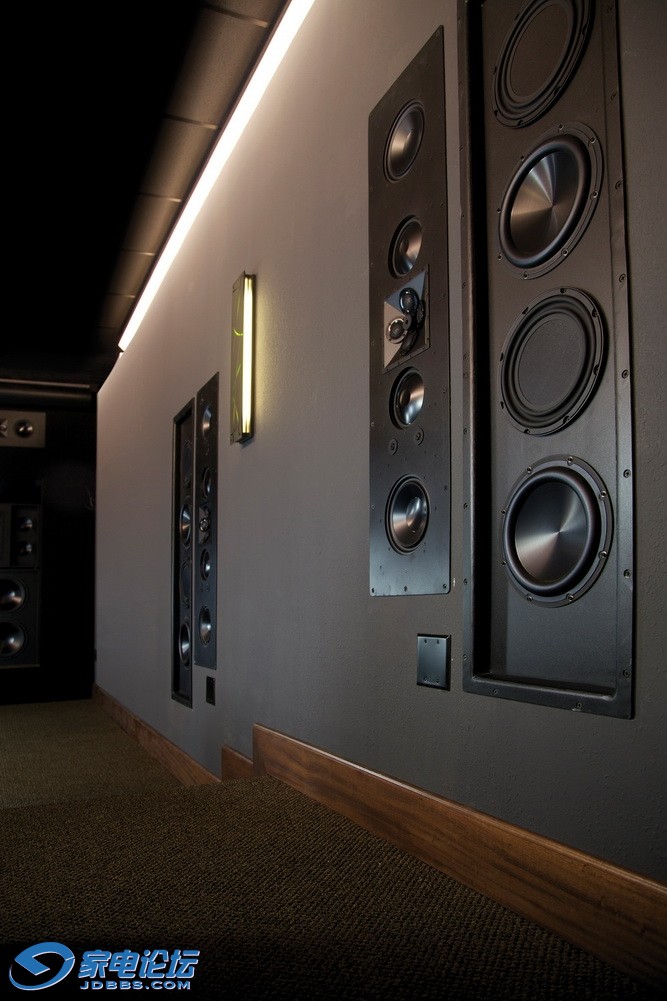

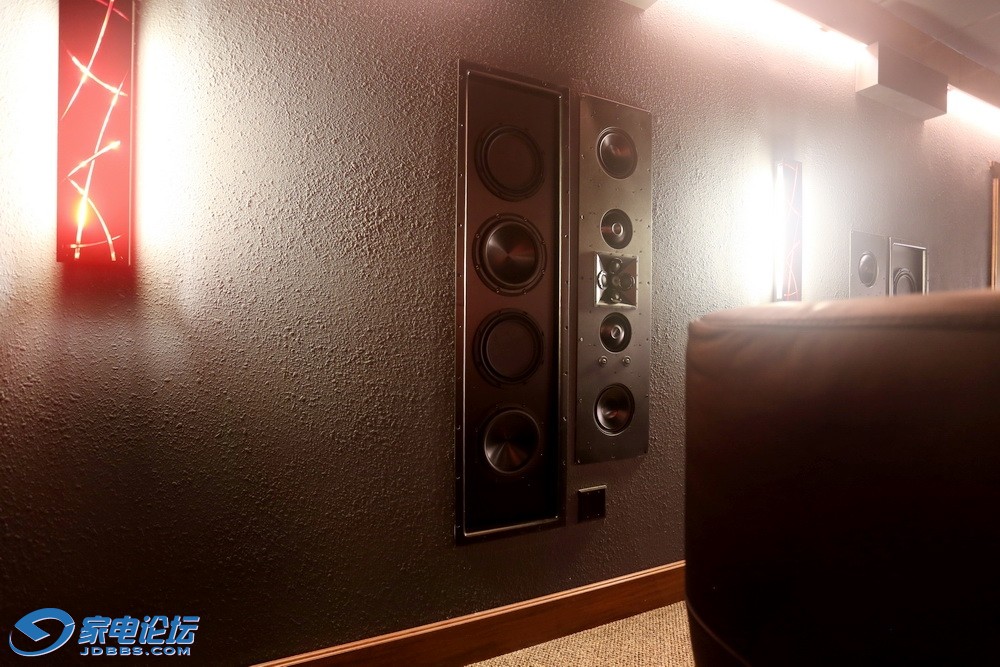

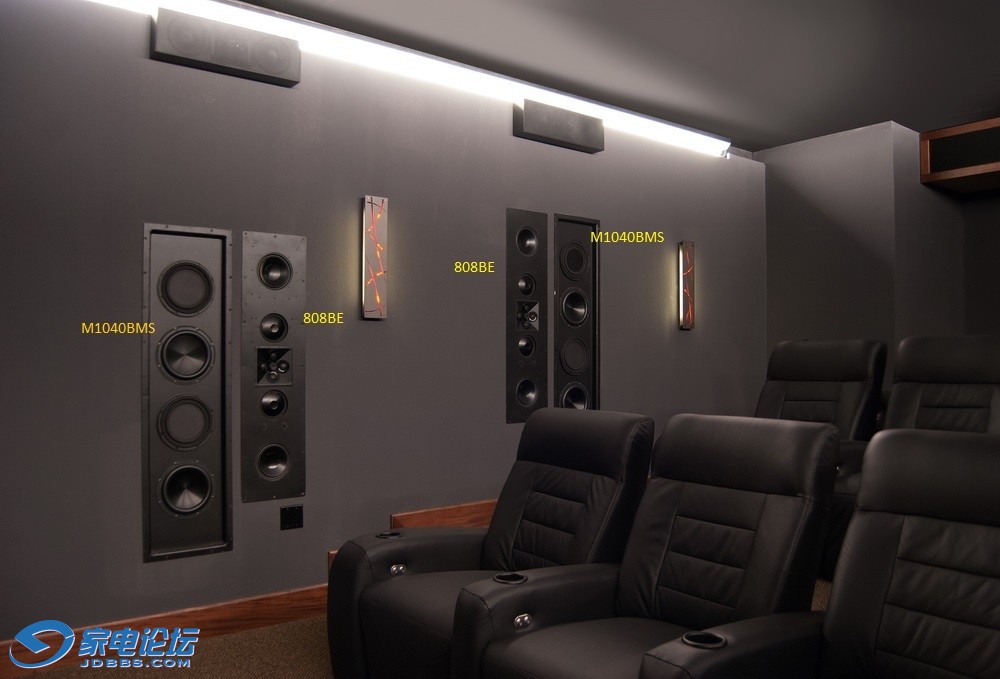

        不过就好3个主声道一样，这4个环绕声道，也不单一的只用一只全频带喇叭来响应。为了达到更加细腻的声音，100HZ以上交给拥有4只Be高音的James Mavericks 808BE嵌入式次旗舰来负责，而100HZ以下的声音交给James Mavericks M1040BMS这只拥有4只10寸低音单元的James嵌入式旗舰低音炮来响应。我敢说几乎很少人会把环绕声道还那么重视的！采用如此极致的电子分频，一共12个单元的扬声器组来响应环绕声道的。我们从图中可以看出它们的宏伟。



左后环绕声道（LRS）：James Mavericks 806BE
右后环绕声道（RRS）：James Mavericks 806BE

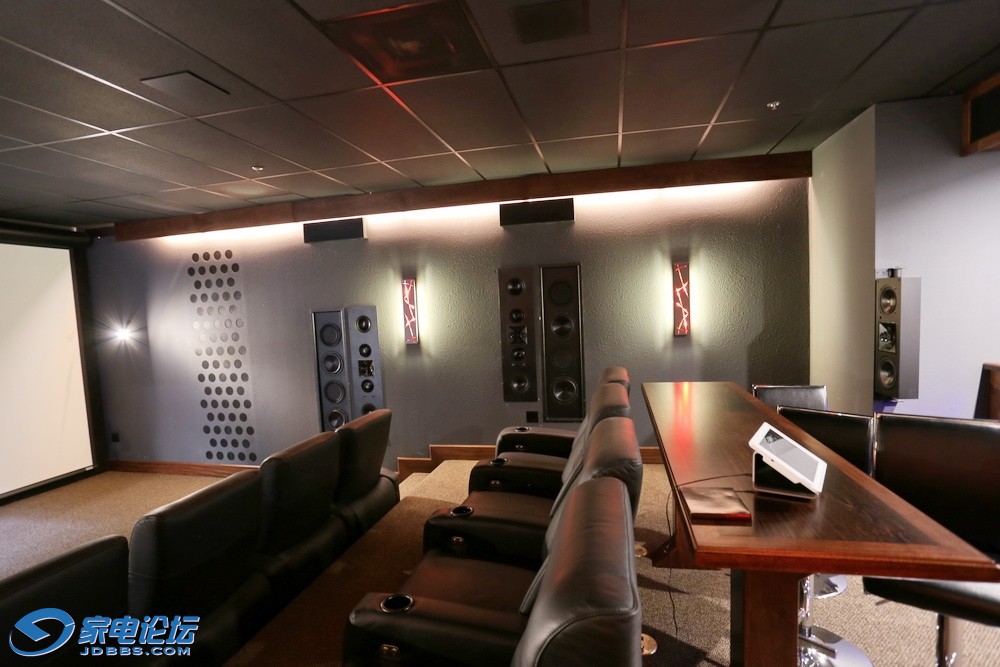

       后环绕两个声道用了比侧环绕再小一号的806BE，同样具有4颗Be高音的喇叭，由于后墙有一个酒柜，所以这个喇叭定制一个特别的墙面安装机构，可以做到折叠，不用的时候旋转90度，不挡住酒柜。

曾小荘

交易区新帖推荐

HeightLayer

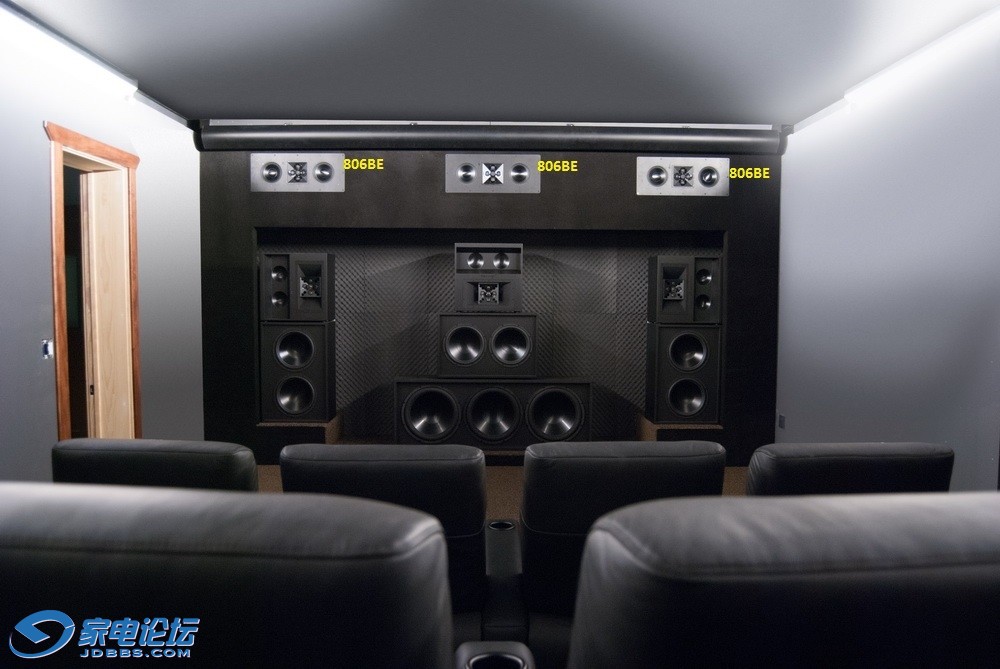

上左声道（HL）：James Mavericks 806BE
上右声道（HR）：James Mavericks 806BE
上中置声道（HC）：James Mavericks 806BE

前三个声道的增高声道全部用的806BE。

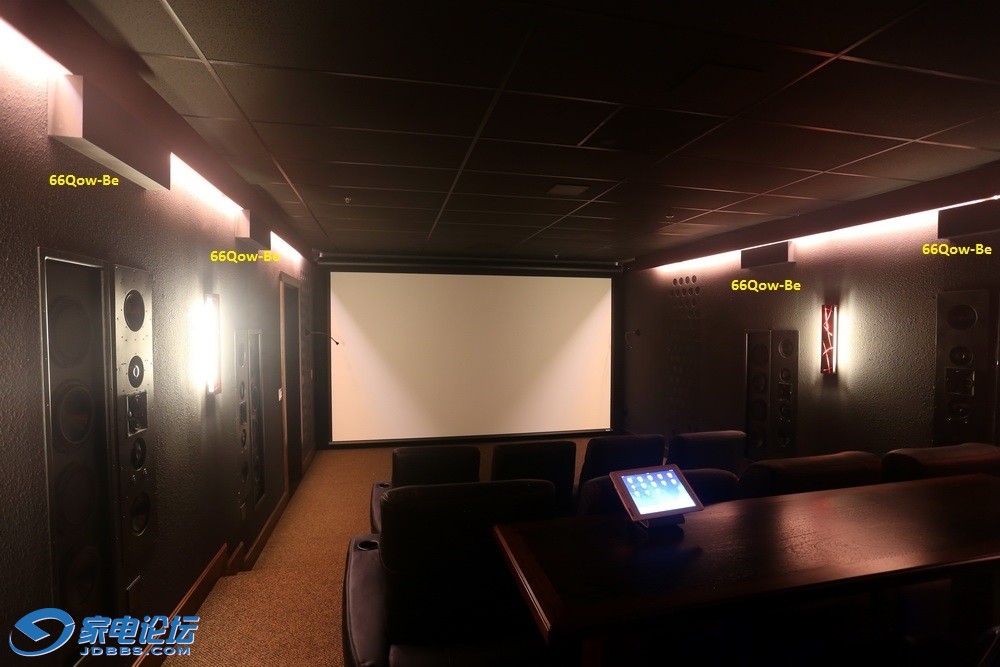

上左侧环绕声道1（HLS1）：James 66Qow-BE
上右侧环绕声道1（HRS1）：James 66Qow-BE
上左侧环绕声道2（HLS2）：James 66Qow-BE
上右侧环绕声道2（HRS2）：James 66Qow-BE

这个66Qow的产品正常的版本是用的钛高音，但是为了整体声音一致和LowerLayer层，所以业主定制4只用BE高音的特别版产品。




上左后环绕声道（HLRS）：James Mavericks 806BE
上右后环绕声道（HRRS）：James Mavericks 806BE

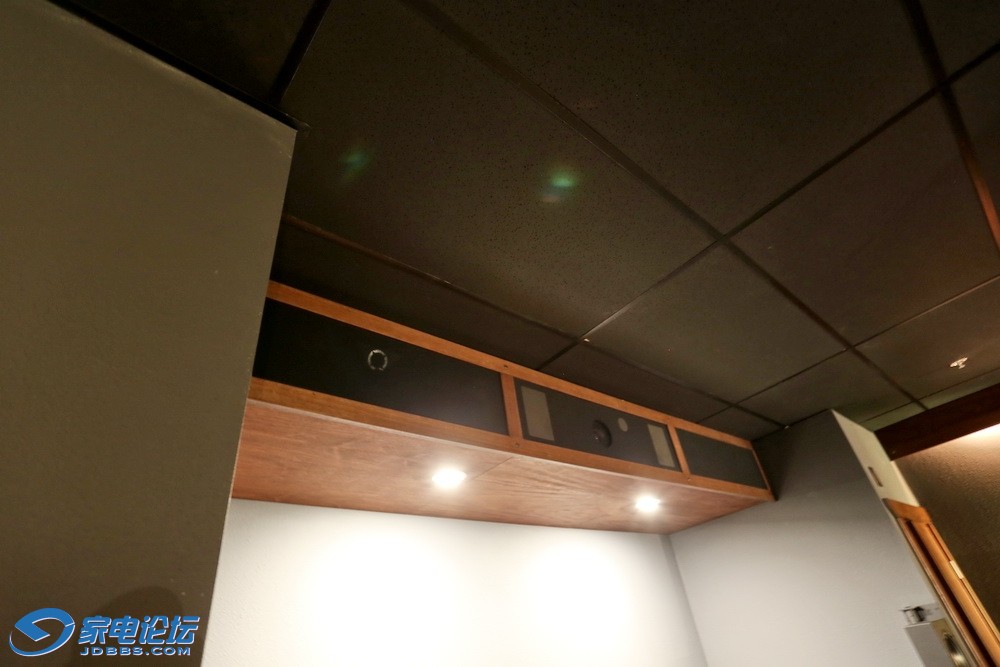

两只后环绕又用回806BE，和投影机一起藏在后墙上方的吊柜里。所以不那么显山露水！







       到这里可能有些精通Auro3D标准的人会疑问，Auro3D解码最高通常是13.1通道，除了7个LowerLayer通道，1个后面提到的TopLayer通道，HeightLayer层其实只有5个通道，缺失的两个通道是左右后环绕声道没有增高信号，那目前这两只806BE所响应到的是什么信号呢？

        就这个问题其实去参观的时候我也很疑惑，最后获得的答案是：其实我们可以看做是左后环绕LRS和右后环绕RRS的复制。为了使得整体格局均衡，所增添的一组复制响应扬声器，类似侧环绕的情况。

曾小荘

TopLayer

天花声道（T）：James QXC620



      Auro3D除了对原始的7声道进行一次上叠加，在天花部分的TopLayer就相对简单，只有一路解码信号输出，有人称之为Overhead Channel头顶上的声道，也有人喜欢用VOG来形容这个声道，也就是Voice of God，意思是来自上帝的声音，我倒是觉得后者更有意思一些。今天的这个影院用了两只James QXC620天花喇叭来对应这个信号，同样采用2只，和LS1，LS2，RS1，RS2一一对应，一只主要负责前排，另外一只主要负责后排。

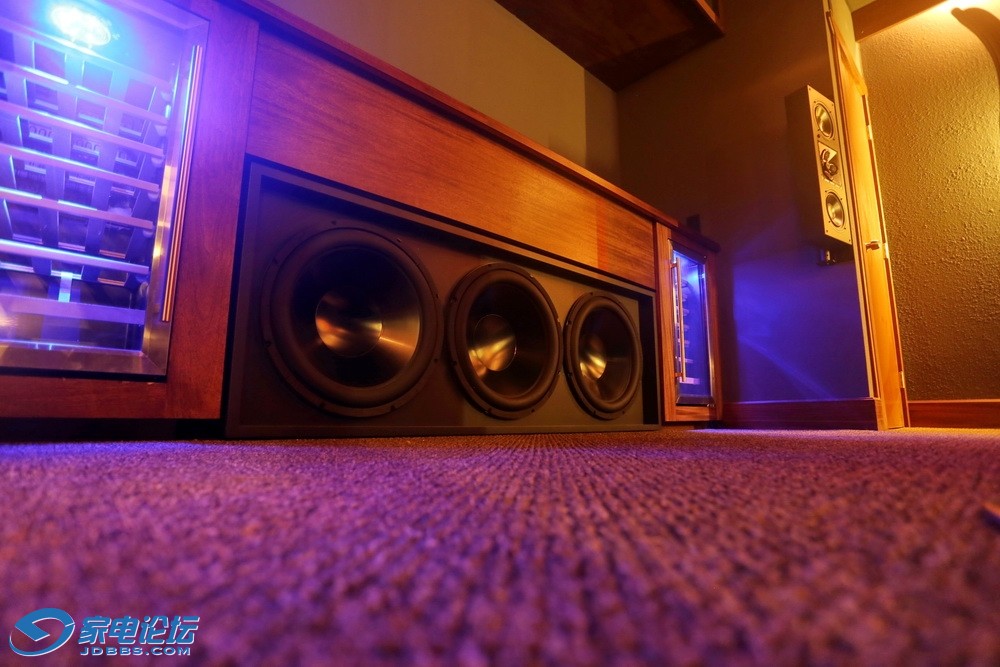

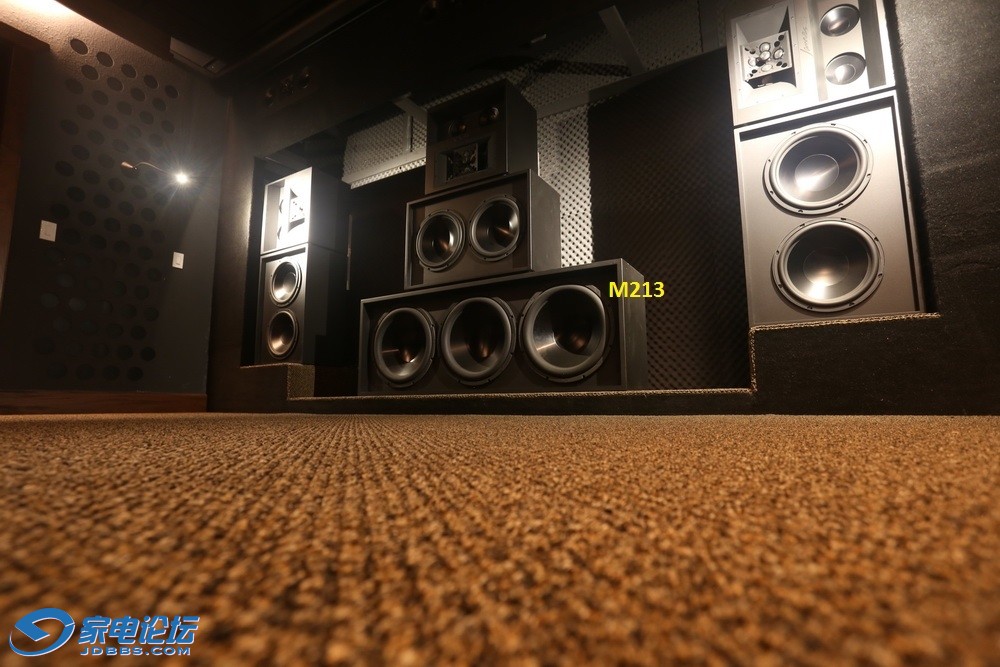

         最后，抛开所有的13通道，17个声道，27只喇叭之外，还有2只超级大怪兽低音炮，坐落在这个影院的一前一后，一只隐蔽在透声幕后方，另外一只隐蔽在沙发的后面的酒柜下面。这2只目前民用扬声器领域最大的三21寸的超级低音炮响应着LFE信号，在公众影院建造中都不见过如此巨型的超低音制品。

曾小荘

以上是所有的扬声器部分组成，接下来是关于驱动这29只喇叭的电子部分：
在视听室的左后方，有一个暗室，打开门后，我们就可以看到所有的驱动设备的真身。

电源处理： Richard Gray Power Conditioner两台
蓝光播放机：OPPO BDP-105D
AV前级解码器：Datasat RS20i
综合控制器：QSC Core 250i 64ch DSP/speaker controller
信号传递：CISCO SG300-20
功率放大器：QSC CXD4.3Q 11台







      Datasat RS20i用于Auro 3D解码及前端控制，QSC Core 250i对Datasat RS20i传输过来的13.1声道进行复制，分频，DSP，控制等功能，也就是所有的电子分频都是靠这台机器，而QSC CXD4.3Q一共用了11台，一共44路放大，驱动29只音箱的42路音频输入（其中MQ84多出来9路电子分频， M1040BMS多出来4路电子分频）。所有的功率放大部分总共最大消耗29.2千瓦功率，即便是在一个15000人的大型演唱会上用都已经可以应付了。




最后两个设备就是投影机和投影幕了。
投影机：Barco RLM-W8
幕布：  Vutec 威势 200寸电动透声幕

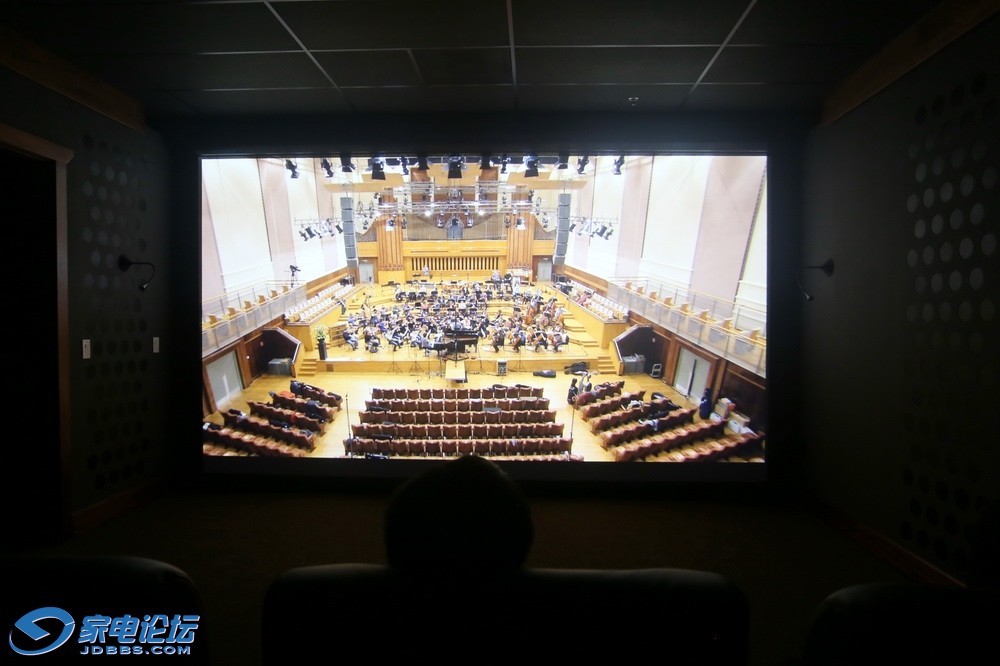

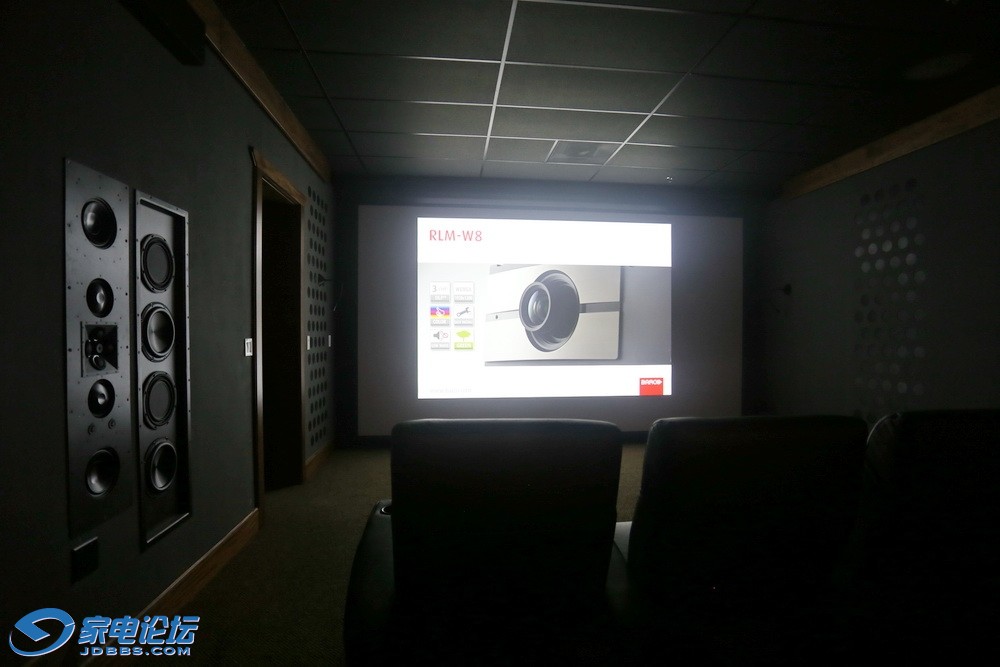

       既然是Auro3D就应该用Barco的投影机啦，RLM-W8这台3片式的DLP投影机具有8000流明的亮度，来对应一块200寸的定制电动投影幕，虽然这块幕布没有增益，但是8000流明对200寸还是可以保证有最高64FL的亮度，事实上大部分时间用不了那么亮来使用。就已经有很好的画面。


其他：
座椅： CinemaTech 美国定制影院沙发品牌
中控设备：Savant









终于经过那么多啰嗦，把这个系统构架说明清楚了，光看这个系统构架，就足够让人为之疯狂！

曾小荘

结语：

可能对于大多数人来说，这只是一个梦。可是梦想是驱动人前行的唯一动力。

最后把整个配置罗列一下：

左声道（L）：James Mavericks MQ84A+James Mavericks M152
右声道（R）：James Mavericks MQ84A+James Mavericks M152
中置声道（C）：James Mavericks MQ84A+James Mavericks M152
左侧环绕声道1（LS1）：James Mavericks 808BE+James Mavericks M1040BMS
右侧环绕声道1（RS1）：James Mavericks 808BE+James Mavericks M1040BMS
左侧环绕声道2（LS2）：James Mavericks 808BE+James Mavericks M1040BMS
右侧环绕声道2（RS2）：James Mavericks 808BE+James Mavericks M1040BMS
左后环绕声道（LRS）：James Mavericks 806BE
右后环绕声道（RRS）：James Mavericks 806BE
上左声道（HL）：James Mavericks 806BE
上右声道（HR）：James Mavericks 806BE
上中置声道（HC）：James Mavericks 806BE
上左侧环绕声道1（HLS1）：James 66Qow-BE
上右侧环绕声道1（HRS1）：James 66Qow-BE
上左侧环绕声道2（HLS2）：James 66Qow-BE
上右侧环绕声道2（HRS2）：James 66Qow-BE
上左后环绕声道（HLRS）：James Mavericks 806BE
上右后环绕声道（HRRS）：James Mavericks 806BE
天花声道（T）：James QXC620*2
超低音声道：James Mavericks M213*2
电源处理： Richard Gray Power Conditioner*2
蓝光播放机：OPPO BDP-105D
AV前级解码器：Datasat RS20i
综合控制器：QSC Core 250i 64ch DSP/speaker controller
信号传递：CISCO SG300-20
功率放大器：QSC CXD4.3Q *11
投影机：Barco RLM-W8
幕布：  Vutec 威势 200寸电动透声幕
座椅： CinemaTech 美国定制影院沙发品牌
中控设备：Savant
