N10底座改造micro USB插座

rapro

首先感谢家电及其他论坛的DX们无私分享，此类帖子很多，在此就不一一列举了，一并感谢。
X宝上买的micro USB插座，带外壳，不用再费劲开异形孔了。{:soso_e179:}

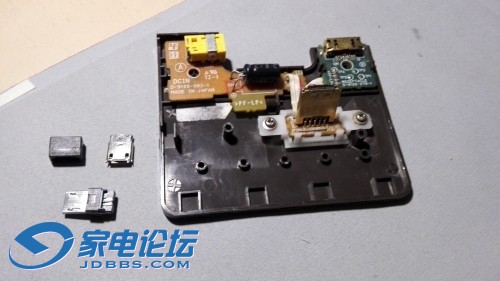

近照

各种刀具齐上，开孔

孔开好试一下

准备焊接

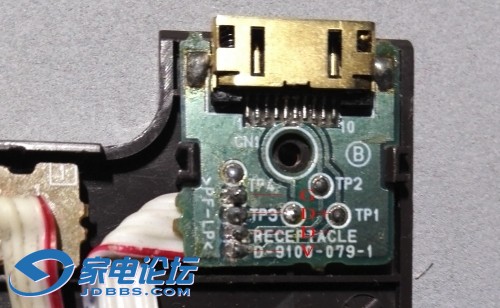

线序

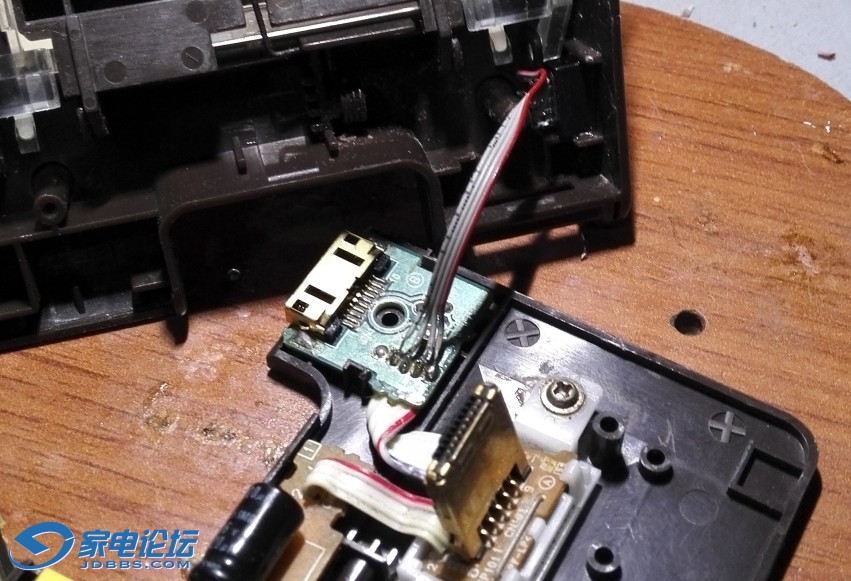

焊好

组装

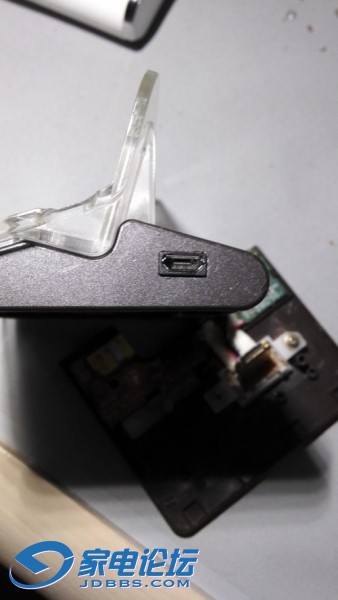

联机测试，OK！

需要注意的是开孔位置不能和原有的数据插座安装位置冲突。
就此改造完成，欢迎看官拍砖指正。

rapro

顺便把改电池的图也发上来。

先来个扒皮前的。

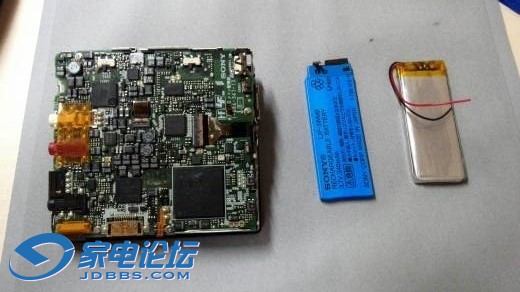

扒皮以后对比的。
尺寸刚刚好。

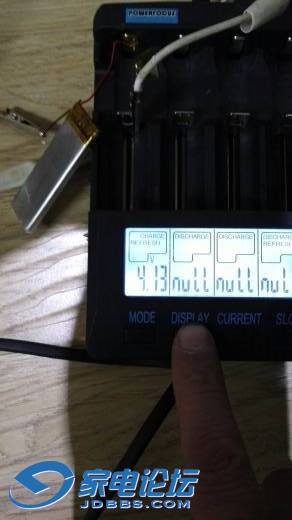

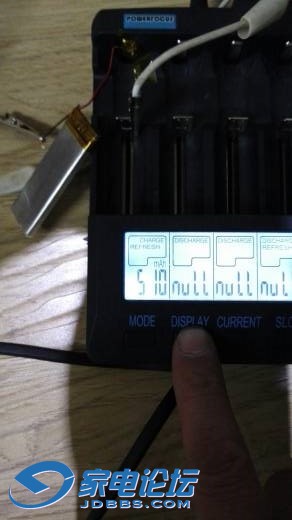

电池也是X宝买的，尺寸：302060/032060，标称400mah，到手用充电器测了一下。

但是现在有个问题，换完电池以后不工作，充电显示15分钟，灯灭后依然不工作，表量电池保护板触点4.12v；另外跟电脑连线NET时，也就是
起初的几十秒然后就自动关机，感觉是不是保护板检测电池这方面出了问题，导致没有输出，还是需要激活？就激活的资料网上找了许久也没找到。
还请高手指点下。

blupababy

电池没有关系，其他问题估计！电池多少钱有链接吗？谢谢

blupababy

rapro 发表于 2015-5-14 11:47
顺便把改电池的图也发上来。

先来个扒皮前的。

电池链接分享一下！谢谢！

rapro

blupababy 发表于 2015-5-14 13:56
电池链接分享一下！谢谢！

已经站内PM。

liujn7612

电池链接分享一下，同求，谢谢

liujn7612

保护板换了吗，没换的话把保护板换掉试试

rapro

liujn7612 发表于 2015-5-15 07:35
保护板换了吗，没换的话把保护板换掉试试

手里还有一个健康的N10原装电池，因为在机器上用着，没舍得拆，这次换下来的电池我觉得应该就是保护板的问题，现在准备淘个尸体电池再换保护板。

blupababy

rapro 发表于 2015-5-15 08:49
手里还有一个健康的N10原装电池，因为在机器上用着，没舍得拆，这次换下来的电池我觉得应该就是保护板的 ...

之前召回过因为N10充电控制电路的问题！

blupababy

你不带皮会短路的我觉得！起码要包裹起来

rapro

blupababy 发表于 2015-5-15 10:32
之前召回过因为N10充电控制电路的问题！

哦，这样啊，我还真不知道有这么回事，那就等等淘到尸体电池以后再说。

rapro

blupababy 发表于 2015-5-15 10:33
你不带皮会短路的我觉得！起码要包裹起来

聚合物电池这样的用途，只要保护好触点，问题不大。

lrzxc

电池链接分享一下，同求，谢谢

lguiye

这个不错学习一下

atkhui

电池连接请给一个，谢
