继续折腾，松下SX82V拆心得

fyll_001

话说“人生在世，折腾二字”，虽然坛友都说sx系列不值得折腾，但是强迫症的我本着刨根问底的原则，我还是选择继续折腾，弄个究竟。。。。。于是专门收了一台坏机来研究，话说45块钱收的，颤的一塌糊涂，差点颤抖到潮吹。。。。拆开一看，里面大理的也是惨不忍睹，我承认我被坑了，这货值20块钱就不错！
废话不说，上图！

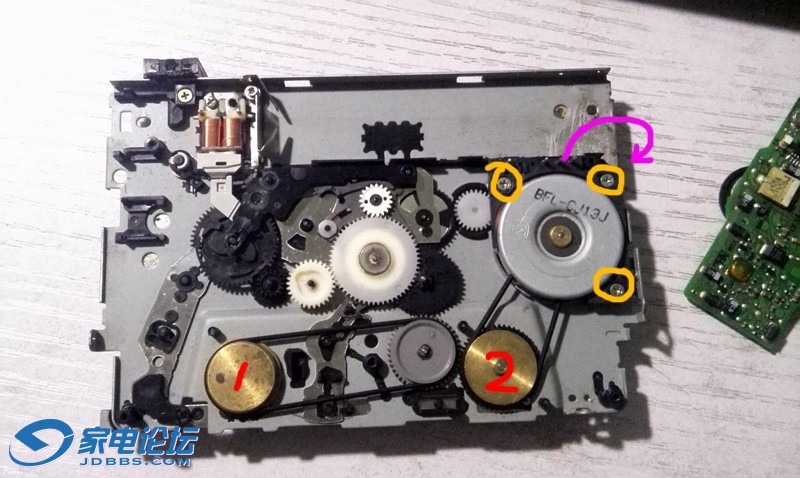

1号是A面飞轮，2号是B面飞轮，以为本人还没有材料，所以一切只停留在理论上，说的不对还请指教！
如果排除压带轮的问题（压带轮一会说），哪边颤音就换那根皮带吧（猜想），如果你只是A面有问题，那么恭喜你，1号飞轮不用解焊就能换皮带，把主板螺丝写下来，下半部分掀一下就能轻松取下皮带。换上也不麻烦。如果2号也坏了，那就没办法只能解焊了。


紫色箭头指的地方是前面的面板，前面（磁带仓内）有两个黑螺丝，拧开就能取下整个电机，在拧开黄圈的螺丝，就可以换皮带了。。。

网上查的维修资料的解焊点有点问题，例如收音机的那个碳棒的焊点是不需要拆的，还有如下图



只解开红圈的就可以，叉号那里是电池仓正极导线立柱，不需要解。。。我买的这个机器被原来的主人开了这个焊点，导致电池仓门摇摇欲坠。。。。

而且，这个板子的印刷非常娇气，解焊要把握火候，不小心可能会把线路板直接烫坏，我这个机器就是个例子，线路板金属片已经被完全烫废了。


再说说颤音吧，我还没有实践换皮带和压带轮，所以一下我说的一切都是理论上的猜想。。。。只说说我的观察和思路，还请高手指正讨论：
之所以颤音，是因为磁带的走速不稳定，或者磁带经过磁头时不平稳，细微的时快时慢，造成声音时快时慢，所以就颤音了。

经过我的观察，颤音一面的压带轮和导轴接触的位置，能够明显看到磁带走动时抖动，，那么产生抖动的原因只有几个，一是压带轮不平，二是导轴弯曲，三是导轴转速不稳。

如果是压带轮不平属于运气最好的，换个压带轮即可，更换也很容易。
如果是导轴弯曲，机器基本上就没救了。。。。
如果是转速不稳，那就是换皮带了，也是最常见的问题吧。。。。

以上分析还没有经过实践检验，只是拆机过程中的主观分析，代表个人观点。。。高手指正，勿喷！

甄空

解焊还是买个吸锡器的好，再买个尸体换当备用零件就好了

blupababy

换皮带不用拆焊点！把你照片里那个电机上的胶圈去掉就可以把电机拿下一半！就可以换皮带了

fyll_001

blupababy 发表于 2015-5-1 12:20
换皮带不用拆焊点！把你照片里那个电机上的胶圈去掉就可以把电机拿下一半！就可以换皮带了

多谢指点啊！茅塞顿开。。。

lguiye

换个皮带为什么要取下整个电机？夸张了吧？

baoquan2010

玩机的基本功课。

fyll_001

lguiye 发表于 2015-5-2 16:37
换个皮带为什么要取下整个电机？夸张了吧？

皮带黏在轮子上的时候需要拆下来清理一下吧

lguiye

fyll_001 发表于 2015-5-2 20:12
皮带黏在轮子上的时候需要拆下来清理一下吧

这也不用拆前面（磁带仓内）两个黑螺丝的

我叫刘德华

每一次解焊，都搞的一塌胡涂。

劲哥708

问题啊！！

blupababy

lguiye 发表于 2015-5-2 16:37
换个皮带为什么要取下整个电机？夸张了吧？

不取电机

blupababy

我叫刘德华 发表于 2015-5-2 21:12
每一次解焊，都搞的一塌胡涂。

我教你！不需要解开焊接

我叫刘德华

blupababy 发表于 2015-5-6 09:07
我教你！不需要解开焊接

谢谢了。

狗笨

blupababy 发表于 2015-5-1 12:20
换皮带不用拆焊点！把你照片里那个电机上的胶圈去掉就可以把电机拿下一半！就可以换皮带了

电机上盖不用取下来，也能换那条缠在电机上的皮带——本人最新发现的新方法，待有时间后拍些图和大家交流。。。。当然，这仅限于原来的皮带是完整解下来的前提，即电机槽内肯定无皮带残留需要清理的情况下可以考虑用这最简单的方法。。。。我这方法也不是硬性地往里塞皮带，那样比较费劲，也容易损伤皮带。。。。

狗笨

lguiye 发表于 2015-5-2 16:37
换个皮带为什么要取下整个电机？夸张了吧？

动焊换皮带是厂家的技术白皮书上的正规流程而已
