AIWA HS-RL30随声听完美打理记

xiaoganglu

    论坛看到了一台RL30磁带随声听，http://www.jd-bbs.com/forum.php? ... page=1#pid154786154，原帖说不通电，可是成色很好啊，就动了念头，收来玩玩，这段时间，也不知道搭错了那根神经，对walkman又兴趣盎然起来，先后入了2台SONY GX51，一台爱华J370，2台爱华WR707尸体机，折腾呗，玩的不亦乐乎，同时，在无线电厂干了那么多年的手艺也可以再熟练一把了。    原来读书时就喜欢AIWA，工作后先后买了好几台随声听，有SONY也有AIWA，可总是觉得爱华听着舒服，一次逛海印城，看到一台AIWA高档机HS-WR707，样子漂亮，无线传输，那个小巧的遥控上不仅有时钟，带FM，而且还能控制主机，太完美了，记得当时是94年吧好像差不多2000块，在广州都可以买一平方房子了，可是听在手上就拿不下来了，非常的完美，非常的震撼，2挡的DSL弹的我耳朵都出油了，没办法，年轻就是任性，一个多月的工资就这么没了。这台机玩了好多年，天天玩，终于被我玩坏了，记得是排线断了，当时没配件没法修，被老婆扔掉了。从此WR707就是我心中的神。

    闲话少说，快递几天就把这机器送到了，急急的插上电源一试，顿时心中一紧，指示灯亮，收音无半点声音，磁带也是在插上电的一瞬间里面哗啦哗啦的响一阵，无论按什么键，再也不动了，心想这麻烦大了。
    管他那么多，大不了就彻底玩完，于是三七二十一，桌面上就这么一堆零件了。{:soso_e113:}

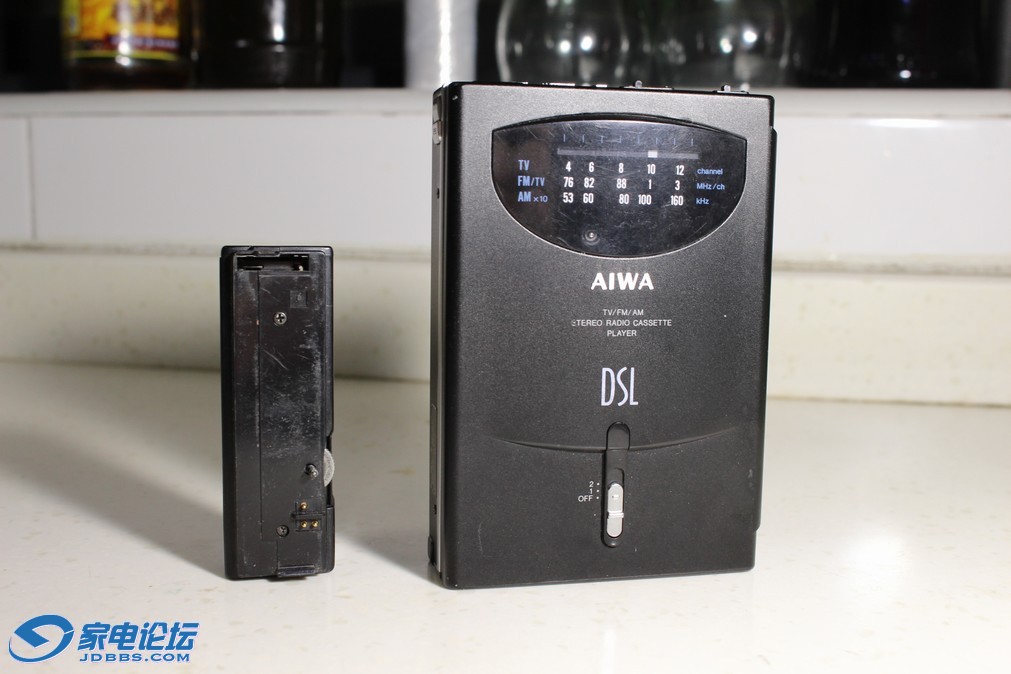

    这成色，这板子还真新，动了我完美修复他的念头。

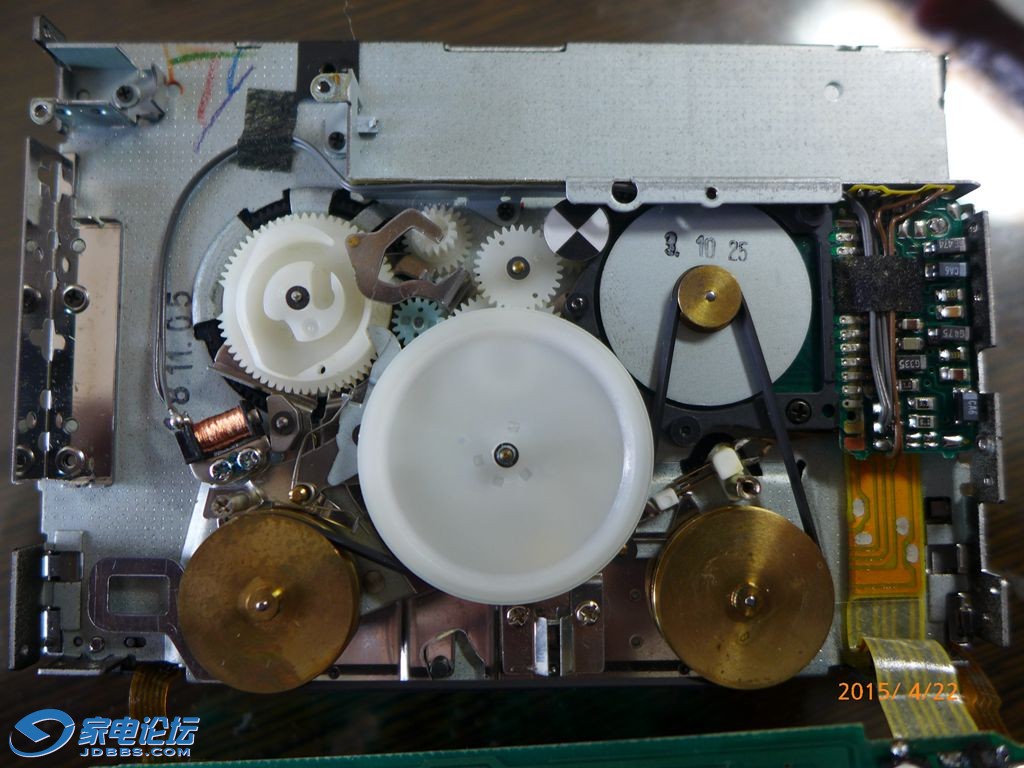

机芯成色真好，未完待续。。

xiaoganglu

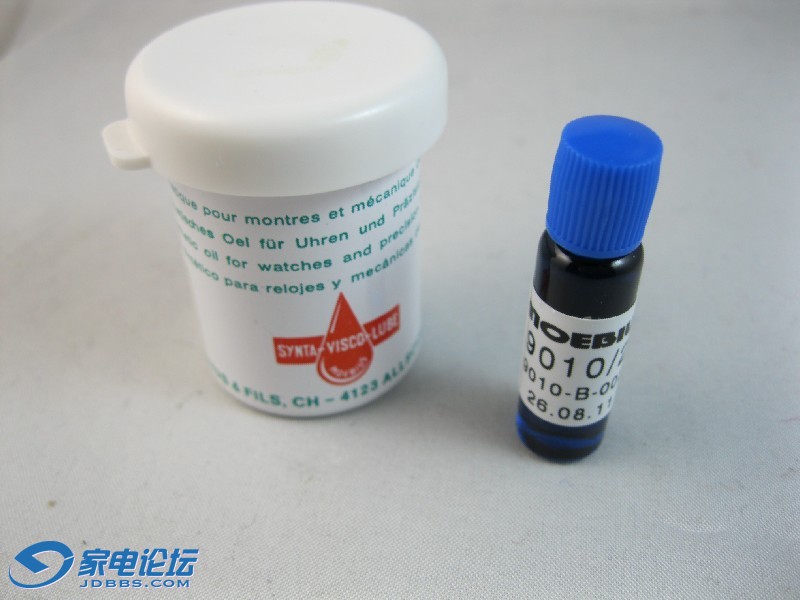

20多年的机器，成色再好，润滑油也差不多干枯挥发了，在此我拿出了看家宝，瑞士瑞士MOEBIUS（莫比斯）9010表油，此表油是我修THINKPAD风扇时费劲心思才找到的，上海牌表油不到半年就玩完了，可是这个表油，足足让我的CPU风扇稳稳的工作了5年，从此我就爱上了它。此表油号称瑞士的骄傲，9010型号又是该品牌的极品，瑞士劳力士表也是用了这款表油，一滴上去，一劳永逸。{:soso_e144:}爱华马达极易分解，连电路板一起拿下，很快就加好了油装上，此处发现，爱华马达做工比SONY好，转轴足足比SONY GX51的长了1/3，运行极其平稳可靠。



机芯打理好后，用手盘各个动作，基本正常，机器为啥就不动呢？很快发现，门上有个小压片，当舱门合上时，这个小压片会压到电路板上的一个小开关，这个小压片变形了，就压不到开关，机器自然不会有动作了，很快的矫正了试机，哈机器转起来了，放入磁带，歌声从小耳塞里欢快的叫了出来，好开心哦。



于是乎开始试机，呵呵，真正的麻烦来了，这个麻烦足足让我弄了2天才解决，让我放弃的心都有了，现状就是机器快进、快退都正常，但是一按播放键，机器就进入反面播放，按再按播放键进入正面播放时，机器能动作到正面播放位置，并且耳机里有半秒左右的正面播放声音，随后机器就停止返回，并且机器自动再试一次正面播放，又返回，然后彻底的停机。是机芯故障？还是电路故障？这个故障现象非常稳定，每次都出现。

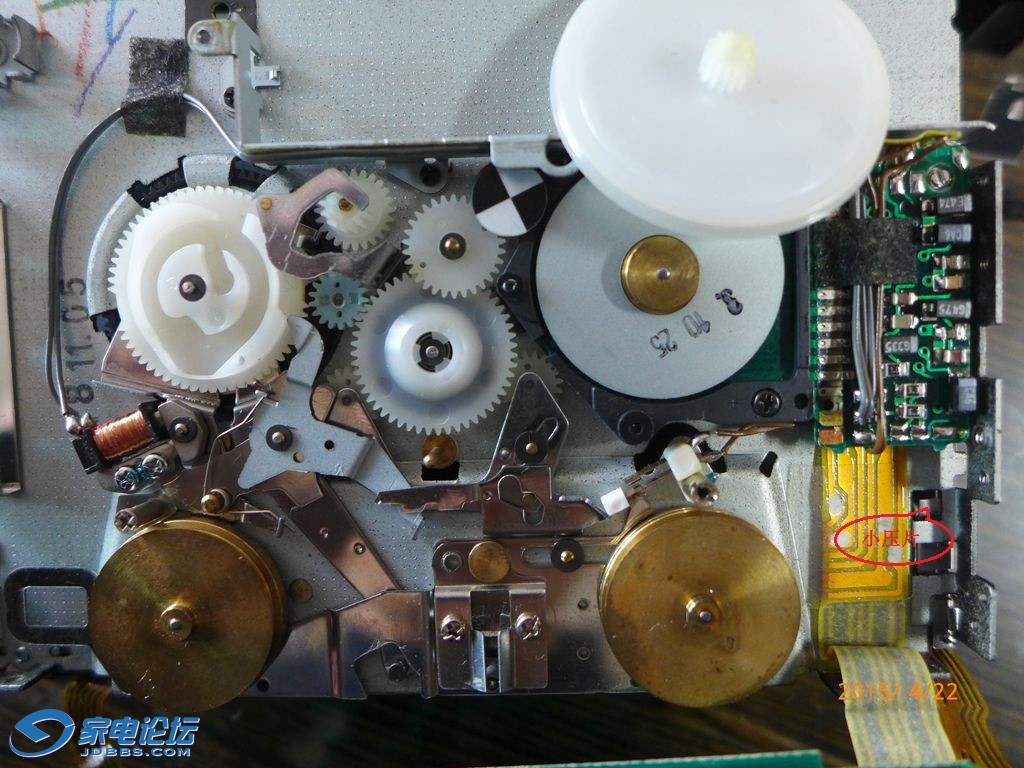

在维修此机时发现，此机的机芯是爱华电控机芯里最好的，机芯加工精度高，用料精良，除了很多地方用精密铸铝以外，关键部分的零件像磁头滑板、拨臂、承重推力等部位都用了不锈钢材料，两个又大又重的飞轮用黄铜车制，特别值得一提的是此机芯磁头方位角是可以独立调整的，对机器的使用寿命和保持状态非常有利。
后期的机器包括JX505、WR707、JX707等高档机均简化了机芯，不具备方位角调整功能，这就是这些机器用旧后，一面播放很好，另一面播放恶声的原因，也不可能通过调整保持状态了，WR707机芯甚至连快进快退时磁头降下，播放时磁头抬升的功能也简化了，磁头永远都处在降落位置，在我修WR707时发现，磁头稍微磨损后，音质劣化严重，当我用小螺丝刀在播放时将磁头抬升一点，音质立即变好了，这是由于磁头架永远是斜的，当一面播放时状态还可以，另外一面播放时由于走带方向不一样，磁带张力不一样，不能够很好的贴近磁头，音质立刻劣化，由于没有磁头抬升机构，除了换全新磁头以外，基本没法修复，并且方位角不可调整，PL55机芯跟707机芯是同一种机芯，电路也很类似。






WR707，PL55机芯已经没有了这个调整机构，图片上看了，简化了很多。这到底是进化还是劣化呢？估计是为了生产方便简化了。

xiaoganglu

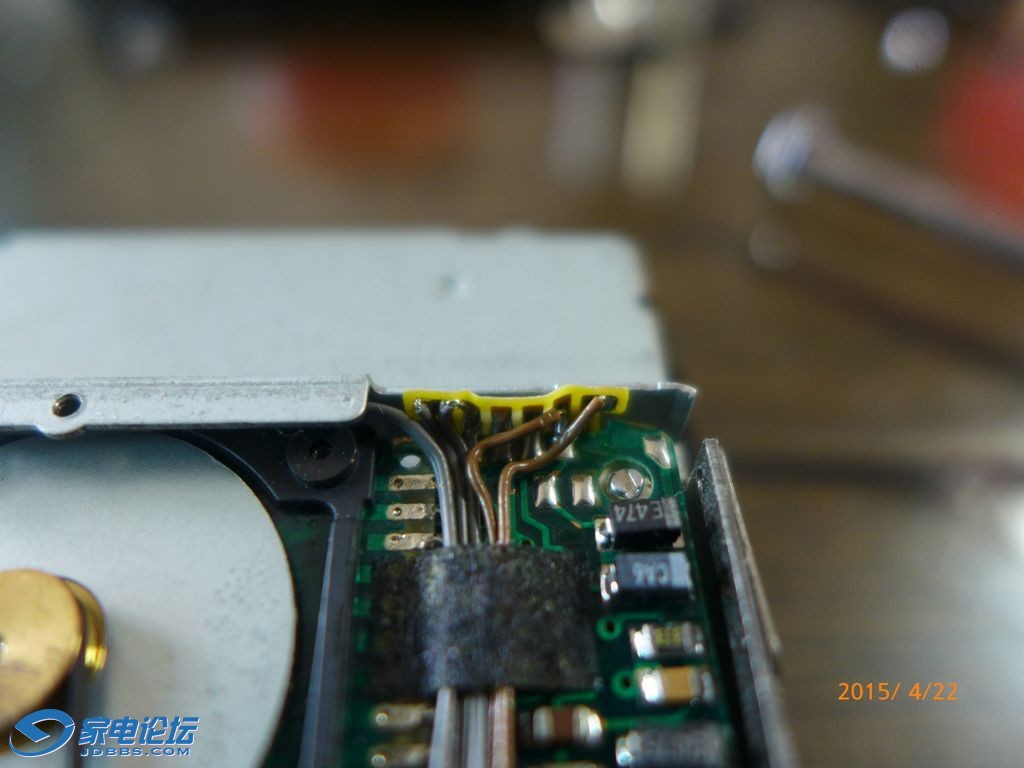

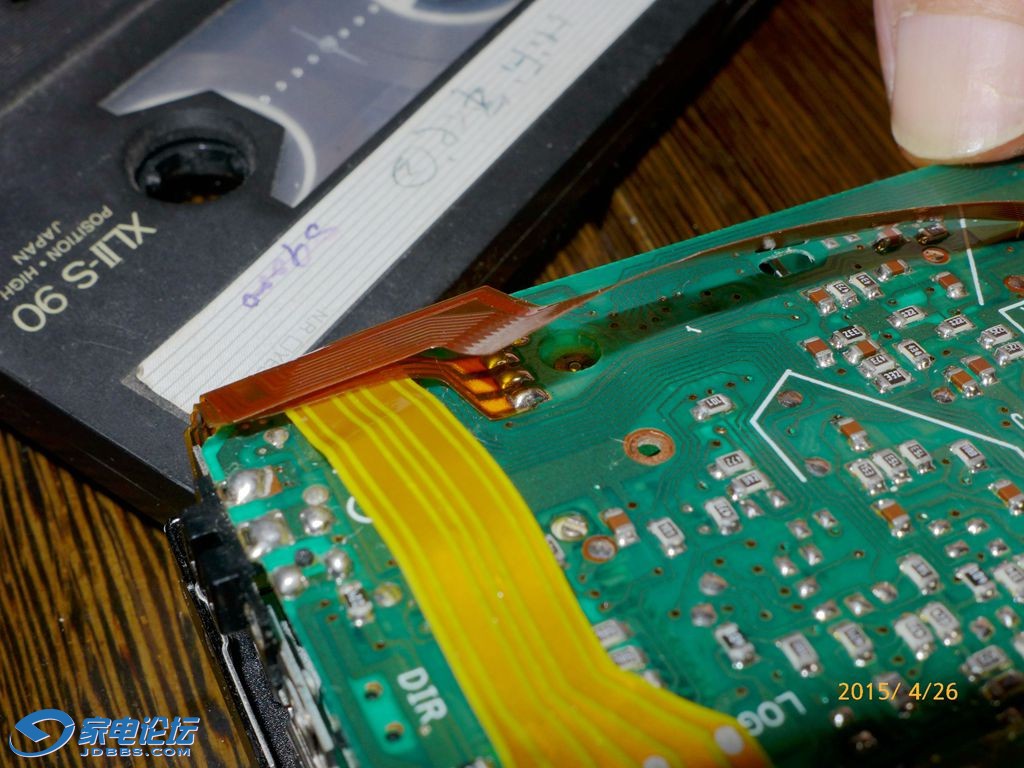

就这么颠来倒去的过程中，一小片排线滑入我的眼中，原来脱焊了，仔细看看，三个触点的，心想会不会是收音的呢？L、R、地，正好三个。二话不说，拿起烙铁焊上，开机一试，嘿嘿，收音有啦。本来想收音还是要费些功夫的，这下好了，就这么解决了，原本感觉没有的DSL，这下也咚咚的来了。{:soso_e113:}好开心啊。仔细一听，爱华的收音还真不赖，视乎还好过GX51的收音，音质也非常醇厚，遗憾的是不是数字调谐，换台时就得将就些了。
并且经过两天的通电，磁带也越来听的越舒服了。

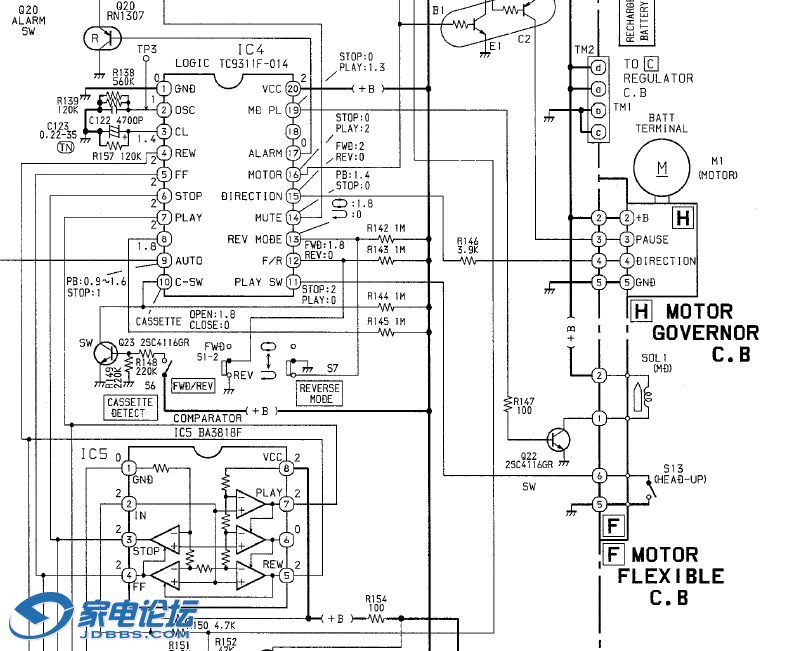

这下一来，就一个磁带正面不能播放的问题了。没办法了，上电路图吧，搜遍网上也没有HS-RL30电路图，好在不是收音问题，就用其他的替代一下吧，找到爱华PL50的电路图，此部分电路跟RL30一模一样。


现在的问题就是能反面播放、快进、快退、停止，就是不能正面播放，可是正面播放的动作已经完成，但不能继续，机器还自动重试了一遍，不行才自动停机的，看马达部分的图纸只有4根线，2脚5脚肯定ok啦，要不是动也不可能的哦，4脚方向选择肯定没问题，快进、快退都ok，停止也ok，并且机芯能进入正面播放，基本确定马达部分是ok的。又仔细一想，会不会是正面播放时电流太大，造成马达保护停机呢？于是再用手盘到正面播放的位置，仔细感受和反面播放的阻力差别，发现正面播放也很轻快，阻力和反面播放几乎一样，这也再次证明机芯的机械部分打理的很完美了。
TC9311F-014是东芝公司的产品，爱华很多机型都使用这块逻辑控制IC，4、5、6、7脚是接播放按键，9脚auto是接光耦，用来感受机芯运转的，10脚C-SW用来检测带盒，已经给我修好了，11脚用来检测磁头到位的，没有问题，13脚检测循环模式，15、16脚控制马达，这些都没有问题，唯一有问题的就可能是12脚了，这个是用来检测机芯是正面播放还是反面播放，现在反面播放没有问题，那么正面播放为啥就有问题呢？从图中来看，正面播放时1.8，属高电平，反面播放时0，低电平。于是在机器运行的到正面的瞬间，测了一下12脚的电压，呵呵，瞬间只有0.5v，再仔细的检查了S1-2状态开关，测量后很好啊，能接通也能断开，阻值也正常，那么到底是什么问题呢？顺着12脚线路一直查到S1-2开关，过孔啥的，啥毛病都没有。这下没辙了，开关好的，线路ok，那就是IC坏了，好在我收了2个WR707，IC型号一样，就拆下换吧。

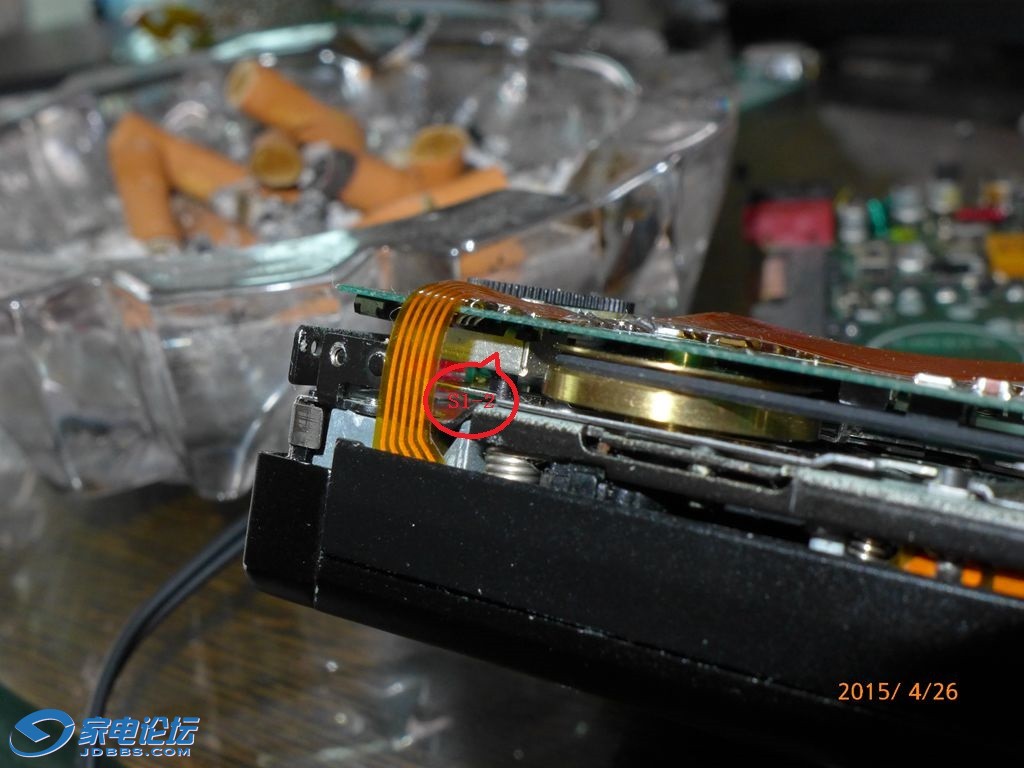

S1-2状态开关

贴片IC换起来真是麻烦，在此省略100字。。。。
好不容易换好了，一试机，呆了，故障跟原来一模一样，要死的心都有了，那么烦的事情都被我干了。{:soso_e109:}

最后就剩下那个该死的S1-2了，三下五除二就把它拆了下来，仔细检查测量，没事啊，连针脚对外壳的绝缘都是ok啊，元件没问题，怎么办？

突然灵光一现，我不装这个S1-2开机看看，会发生什么？嘿嘿，装带，通电，按播放键。。。翻面，还是自动停机。。。{:soso_e111:}

开心哦，这动作过程都不错，现在是反面自动停机了，正面播放OK，{:soso_e113:}，我都以为眼花了，看错了，再仔细瞧瞧，不错，真是正面OK。{:soso_e113:}

嘿嘿，肯定是漏电造成的，那个该死的R123电阻是1M，稍有漏电，电压就拉不上来，拿洗板水将S1-2部位的板子洗了洗，特别仔细洗了一下S1-2开关外壳和脚间，再装上。

乌拉，搞掂，一切OK。

（完）

此文献给AIWA的卓越工程师和热爱AIWA的朋友们，AIWA让我这么多年还惦记着我心中永远的爱华，同时也好开心，拥有了完美机芯的爱华RL30。

一个人上路zyj

这帖要收藏

wangqueying

好帖留名

安逸得很

这帖牛B!顶

我叫刘德华

好帖

huaianwang

高手帮顶。。

xiaoganglu

谢谢大家关注。
这段时间特别喜欢修机器玩，修好了好几个了，包括那70元收的2个残破不堪的WR707，可惜的是一面非常完美，另一面就不在状态了，虽然是不偏不颤，磁头放音时不会抬起来，还有方位角不能调整让我非常不爽，已经是无法恢复状态了，WR707的DSL真的是很过瘾。

suifengtiandi

楼主，我有一台j505和一台j303.都是正面播放没有声音，只有跳到反面播放才有声音。收音功能正常。请问是哪里的问题？

mymdyx1881

楼主好手艺，赞一个

xiaoganglu

suifengtiandi 发表于 2015-4-26 23:42
楼主，我有一台j505和一台j303.都是正面播放没有声音，只有跳到反面播放才有声音。收音功能正常。请问是哪 ...

j505和j303没维修过，估计跟那个状态开关有关。

suifengtiandi

xiaoganglu 发表于 2015-4-26 23:47
j505和j303没维修过，估计跟那个状态开关有关。

好的，我再检查检查。谢谢

qiaozhaohui

好帖子，长见识啊，哪个电阻啊，电路盲痛苦啊

xiaoganglu

qiaozhaohui 发表于 2015-4-27 00:10
好帖子，长见识啊，哪个电阻啊，电路盲痛苦啊

回乔老爷，就是那个跟IC第12脚相连的R123电阻，边上有一个1M字样的。
