2014年开发的电子三分频电路

ccxdl · 发表于 2015-4-23 13:53

您需要登录才可以下载或查看，没有账号？注册

x

[size=13.6842107772827px] 2014年开发的电子三分频电路，该电路已经对低音作了提升补偿。新板三分频采用双电源工供电，背景噪声比以前单电源供电的三分频要低得多，背景噪声实测有效值小于0.5毫伏。
[size=13.6842107772827px]

ccxdl · 发表于 2015-4-23 13:55

喇叭极性三种接法的整体声压曲线
1.高音、低音同相，中音反相
2.中音、低音同相，高音反相
3.高音、低音，中音全部同相

ccxdl · 发表于 2015-4-23 13:56

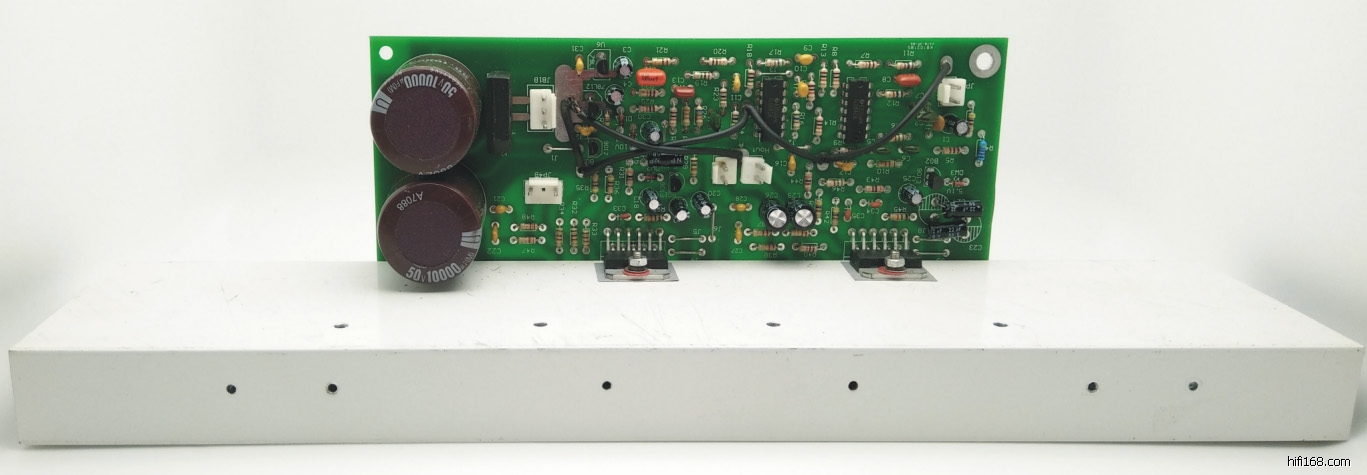

用TDA7294设计的电子三分频功放实物图

ccxdl · 发表于 2015-4-23 13:57

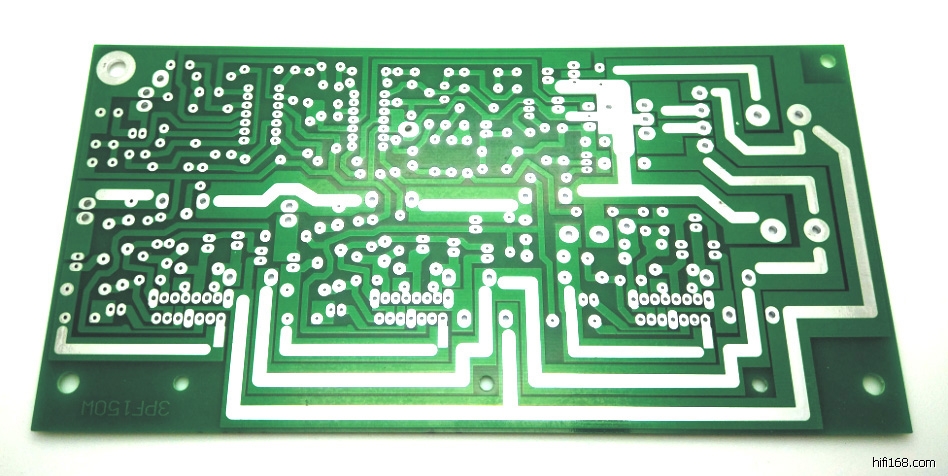

用TDA7292设计的电子三分频功放PCB实物图

ccxdl · 发表于 2015-4-23 13:57

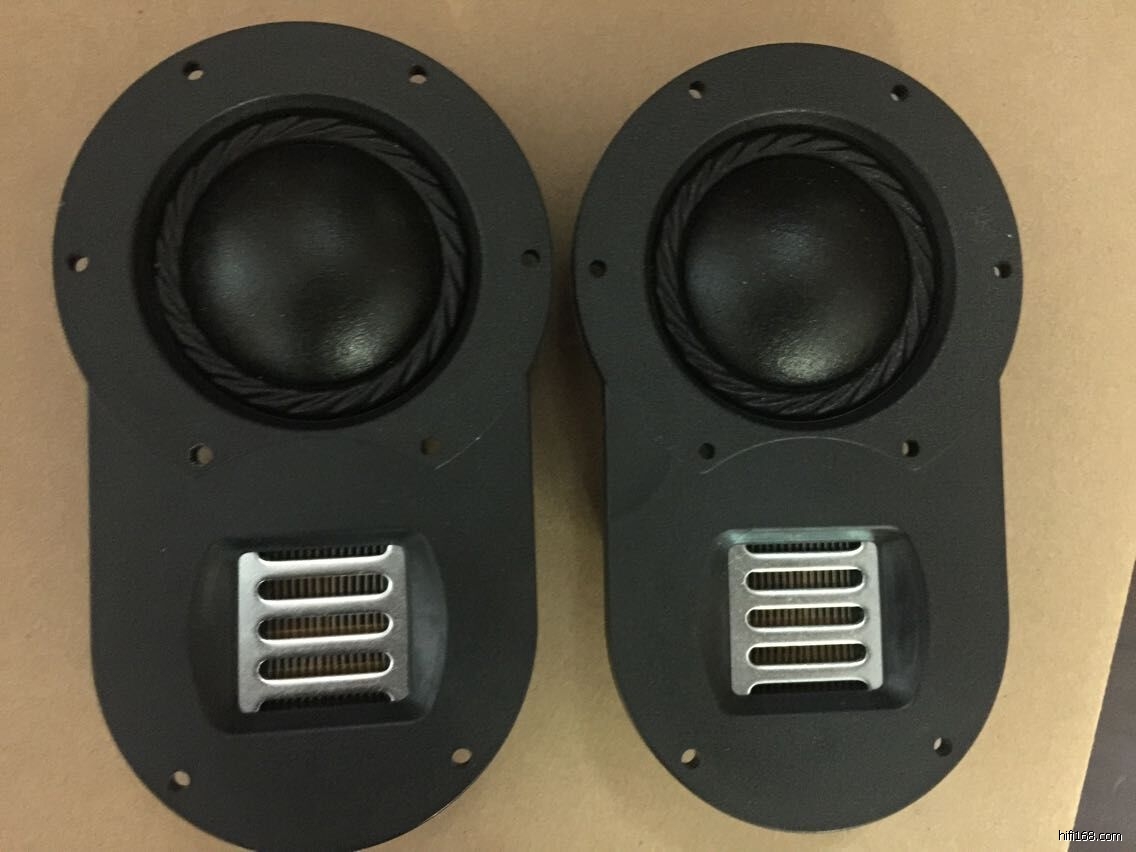

推荐使用的球顶中音喇叭

ccxdl · 发表于 2015-4-23 13:58

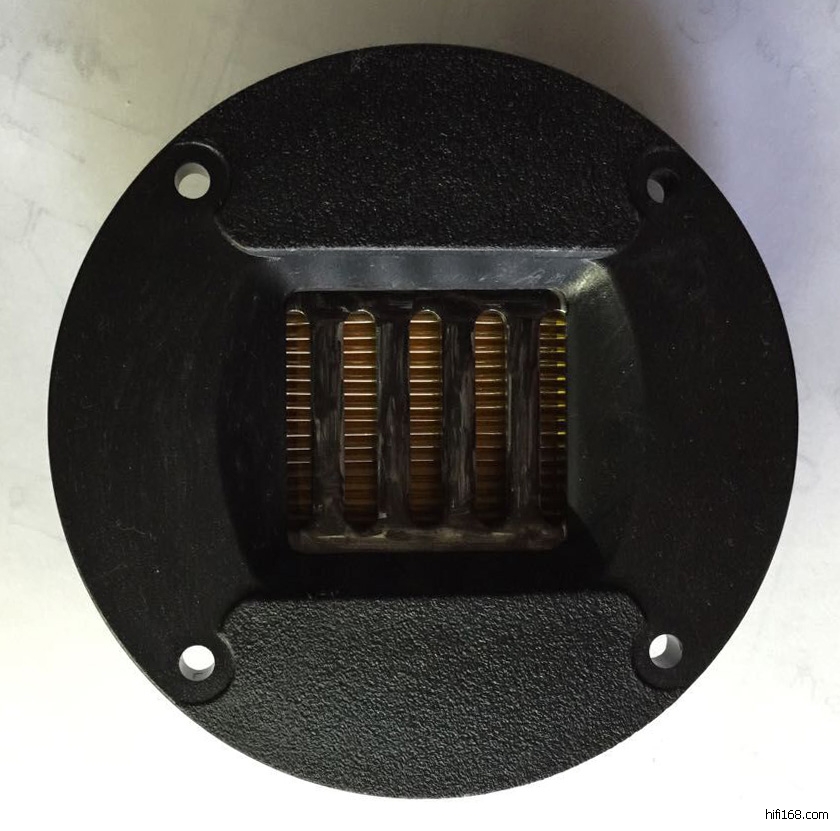

推荐使用的喷射高音喇叭

ccxdl · 发表于 2015-4-23 14:06

分频点为大约1kHz和6kHz，中音单元一定要用球顶中音喇叭，频率上限最好能达到至少8KHz，下线频率低于800Hz；高音单元采用喷射高音为佳，也可以使用半透蚕丝膜球顶高音喇叭，后者仅在播放金属铃声上表现不如喷射高音喇叭。低音使用同灵敏度的参羊毛盆或碳纤维盆橡胶边喇叭，口径为6.5到8寸。

ccxdl · 发表于 2015-4-23 14:37

具体技术讲解可以下载电子书“制作教程”看，这里公开展示的是最新设计的新板电子三分频电路，采用双电源供电。
电子书下载地址：http://pan.baidu.com/s/1bnhgsGn

ccxdl · 发表于 2015-4-23 22:50

本帖最后由 ccxdl 于 2015-4-23 22:52 编辑

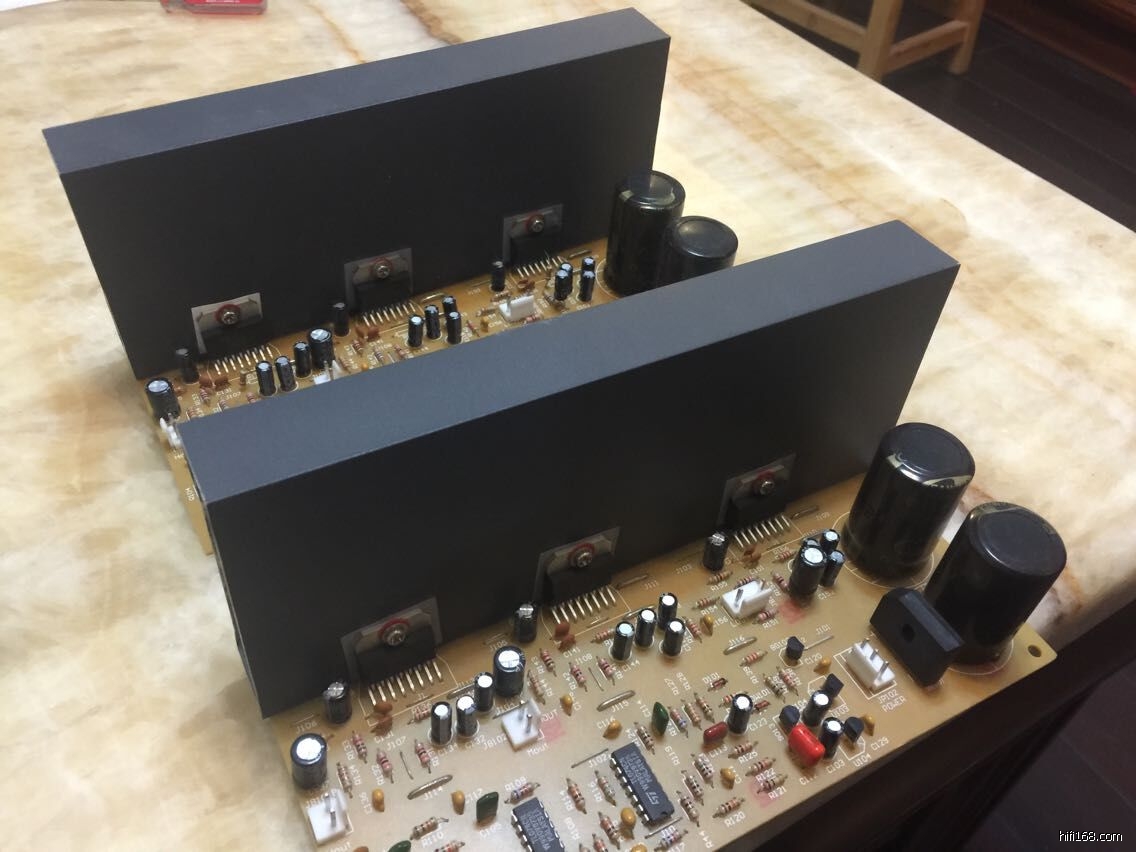

用TDA7292做的三分频，低音功放为BTL方式

ccxdl · 发表于 2015-4-23 22:53

散热器用装修使用的铝型材就OK

ccxdl · 发表于 2015-4-23 22:53

TDA7292三分频正式PCB

ccxdl · 发表于 2015-4-23 22:54

TDA7294三分频正式PCB

ccxdl · 发表于 2015-4-24 13:11

想做者，可以自己找厂家加工PCB板，11L,12L的PCB是中国音响DIR网站的朝哥网友开的板，设计文件由我提供给他，10L的三分频实物便是用朝哥网友开的新板组装。
设计文件下载地址
http://pan.baidu.com/s/1jGvLj3S
