音响器材的连接中有平衡和非平衡传输之分，所有也就有了两种不同结构的信号线，一种是普及率极高的非平衡传输莲花端子线（如图）。

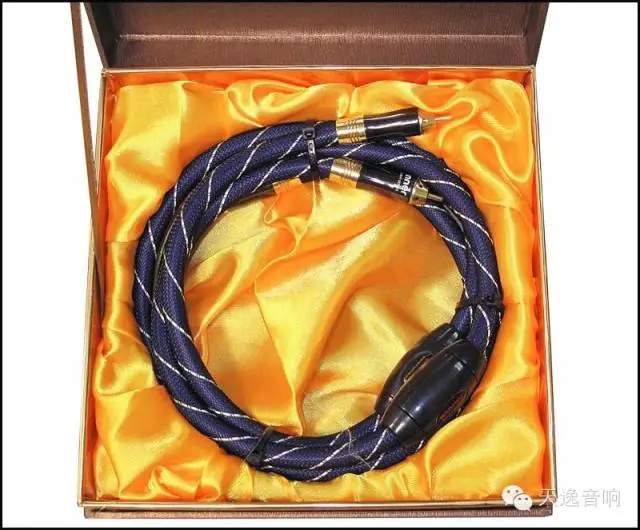

这是天逸设计生产的AC-6（金环蛇系列）提纯度为99.9999%的单晶无氧铜高档发烧级（非平衡）信号线

非平衡又叫单端输入或单端输出。一个信号端和一个参考端（地）。另外一种相对贵价但用途更专业的信号线，也就是采用三端平衡传输的平衡线（如图2）平衡又叫双端输入或双端输出。两个信号端其中一个正向另一个反向。电子平衡中还有"地"。

这是天逸设计生产的PX-1（金环蛇系列）提纯度为99.9999%的单晶无氧铜高档发烧级平衡传输信号线

选择平衡传输信号线还是选择非平衡传输信号线？取决于您的功放电路的电路形式，单端输入大多为非平衡电路，可直接选择非平衡传输信号线，即莲花端子线；而对于平衡电路的功放，这最好选平衡传输信号线。

平衡式传输中有两条信号线在传输过程中被引入的噪音信号一致在平衡接口上做反相就可以抵消掉这种引入的噪音所以可以保证声音的保真和信噪比，而非平衡传输只有一条信号线在远距离或有干扰的传输中会噪音会随信号一直传输到接口端，所以没有办法信噪比一定会下降，平衡接法抗干扰能力强，传输损失小，距离长信噪比损失小。非平衡容易受干扰，平衡和非平衡接口也可以对接的，非平衡的地线和冷线接在冷线端，热线接热线，一样的可以使用，只是抗干扰差一些。

通常平衡电路有两种：

1、变压器平衡：它是真正意义上的平衡。它有极高的共摸抑制比、输入输出完全隔离、无直流、无地线引起的交流声、接成非平衡时，反向输出端接地，增益无变化。它的缺点是平衡变压器造价昂贵，频响较难做到平直。

2、电子平衡：用电子线路做成的平衡。它的共摸抑制比一般不会高于集成电路的供电电压（约正负15伏）。输入输出不隔离，有可能因重复接地引起交流声、接成非平衡输出时，反向输出端必须悬空不能接地，且增益降低6dB。接成非平衡输入时，反向输入端必须接地不能悬空。它的优点是造价低廉，频响较易做到平直。

虽然变压器平衡有许多优点，但是由于其造价昂贵（频响平直的变压器）所以很少采用。现在我们用的调音台和周遍包括功放大多采用"电子平衡"。

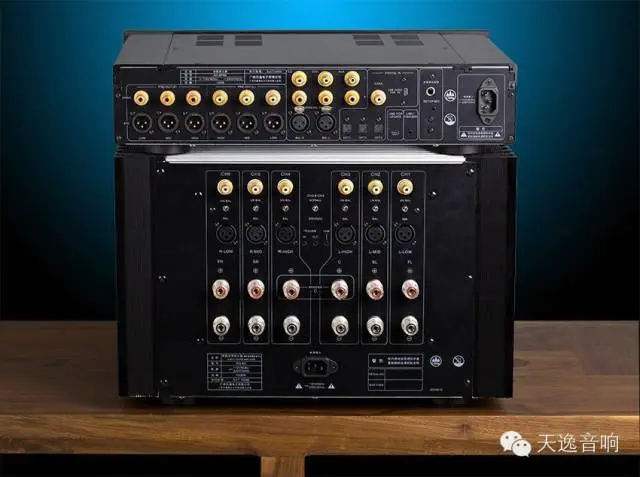

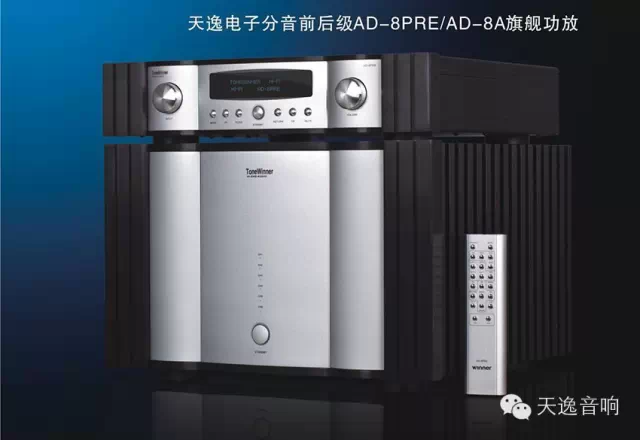

这是天逸最新设计生产的高档豪华全平衡传输高保真6声道电子分频前后级功放AD-8PER/AD-8PA

纯后级功放既有平衡端子输入，也有非平衡端子输入，使用很方便的

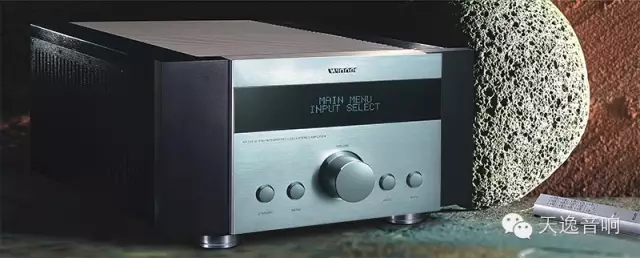

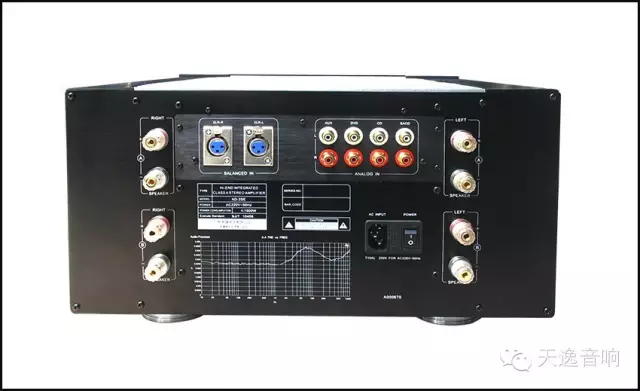

这是天逸音响具有传奇色彩的高保真纯甲类旗舰功放AD-2SE，其机背后也考虑设计了平衡端子输入，也有非平衡端子输入供使用者选择。

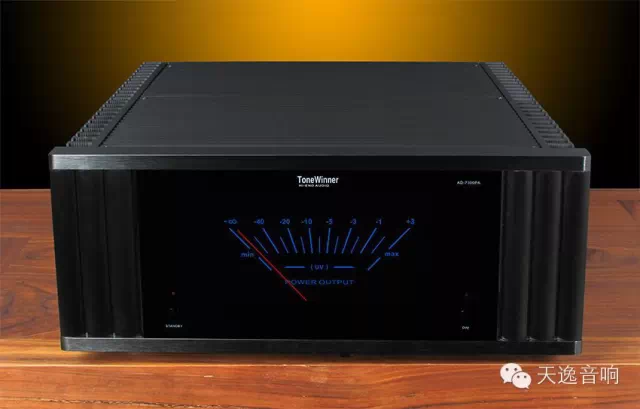

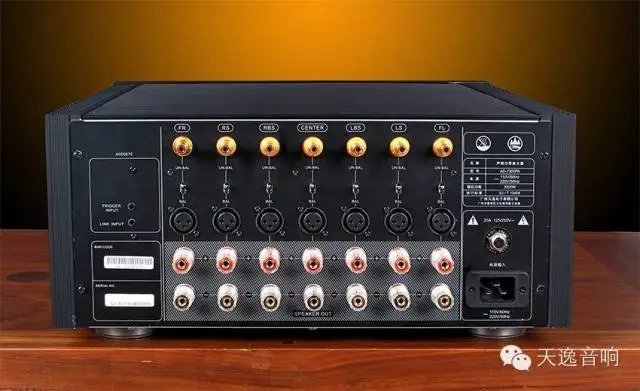

这是天逸最近上市的高清影院7声道纯后级功放，同样具备全平衡和非平衡端子输入供使用者选择。

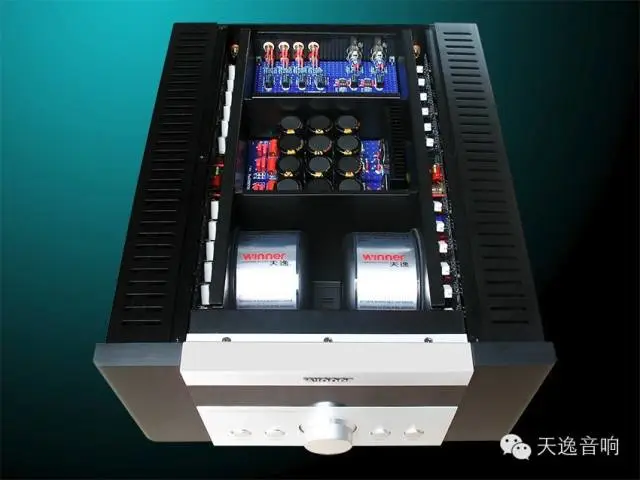

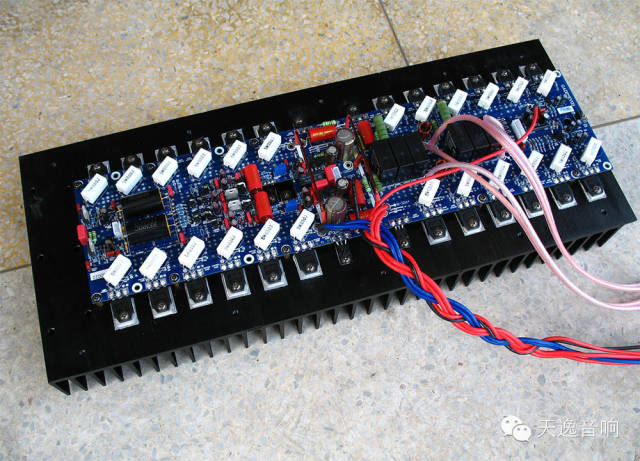

真正的平衡传输放大必须从输入到功放输出级全部是对称平衡推挽驱动，也就是使用四套相同的线路分别推动左右音乐信号的正负两半周。其电路设计豪华，用料成本很高，价值不菲。天逸的AD-2SE和AD-3就是这样的功放。AD-2SE的正负半周各用6对功率管并联，也就是24个功率管。左右两路就是48个功率管。AD-3两个声道总共只用了24个功率管。

我用马兰士SACD SA-11S1平衡连接天逸的AD-2SE，平衡线是美国线圣的SS-2008，在播放CD时，RCA用的是美国线圣的HANZHUAN信号线，在ad-2se的平衡和非平衡选择的按钮上不断切换，明显能够感觉到平衡连接的音量要大一些，动态更好一些，最重要的感觉还是噪音要低很多，即解析力提升明显，声音更干净更好听，我觉得用平衡连接还是物有所值的。

总之，高档高保真功放的机器背后，一定拥有全平衡和非平衡输入输出端子，这也是辨别高档功放和中档、中低档的标志之一。
