抛砖引玉-小谈修理505过程

wys999

在论坛收了台AIWA J505，一直听说不错，据说这机器通电啸叫电容漏液是通病，电容必须全换掉，还要查找被电容腐蚀的电路板的过孔被腐蚀断开了，也要修复，下面说下我修理505的小谈，希望能引出高手说说心得，

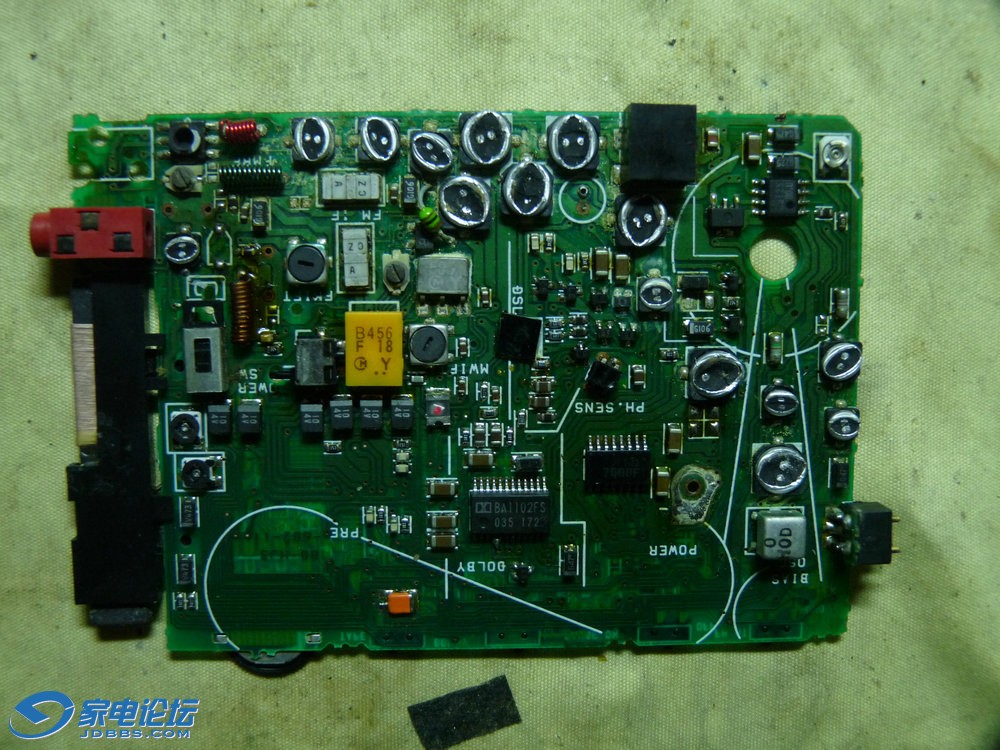

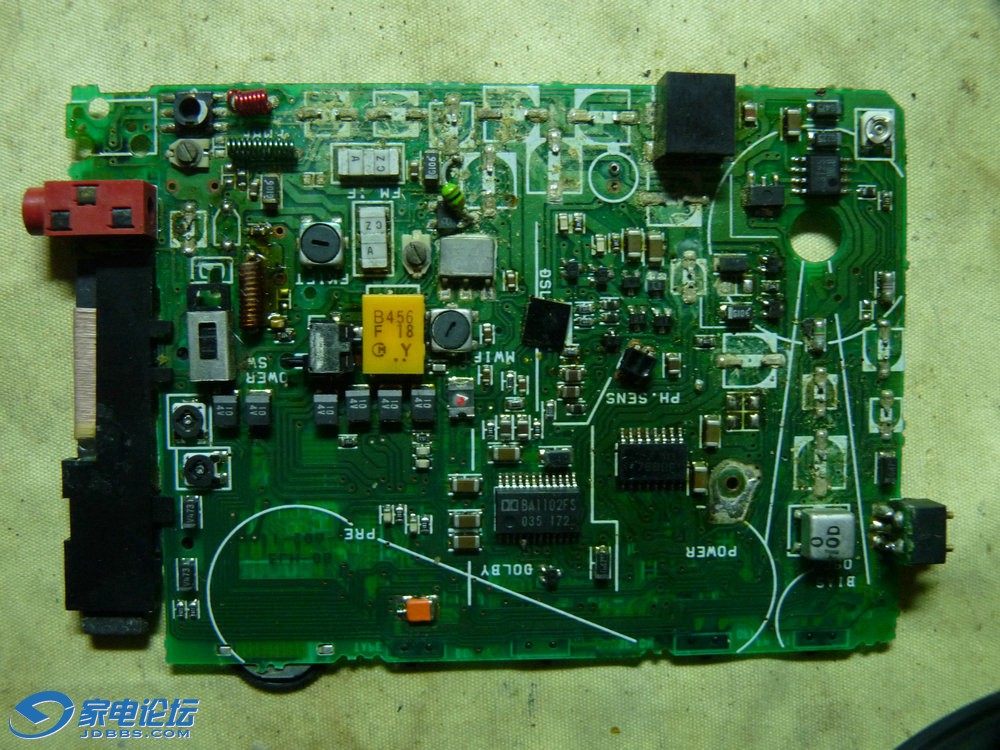

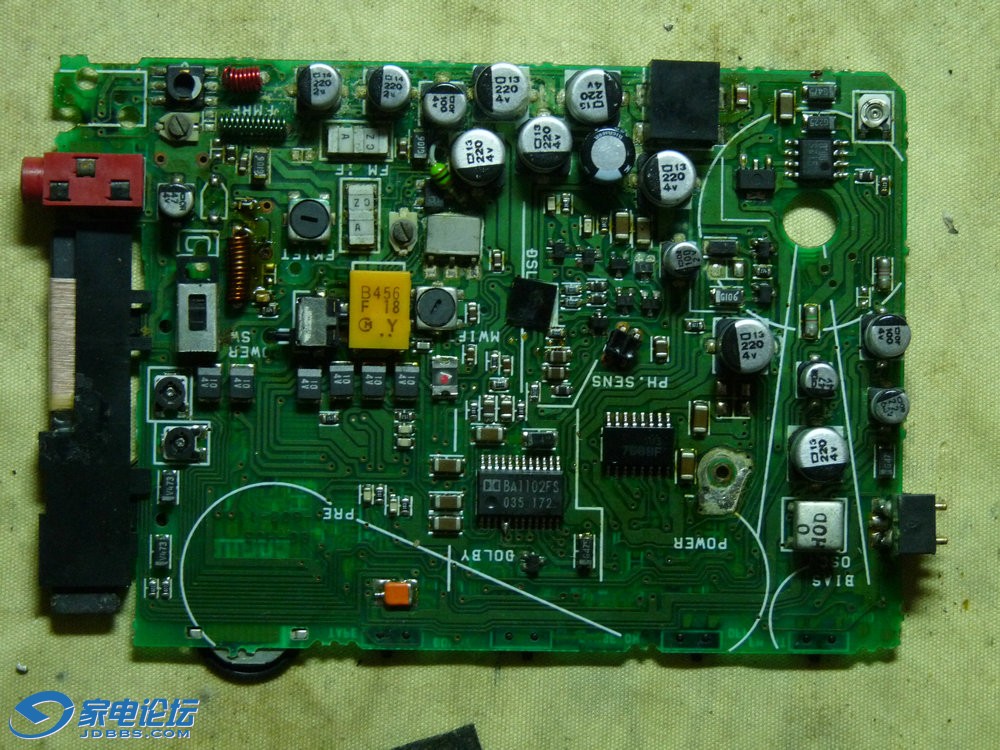

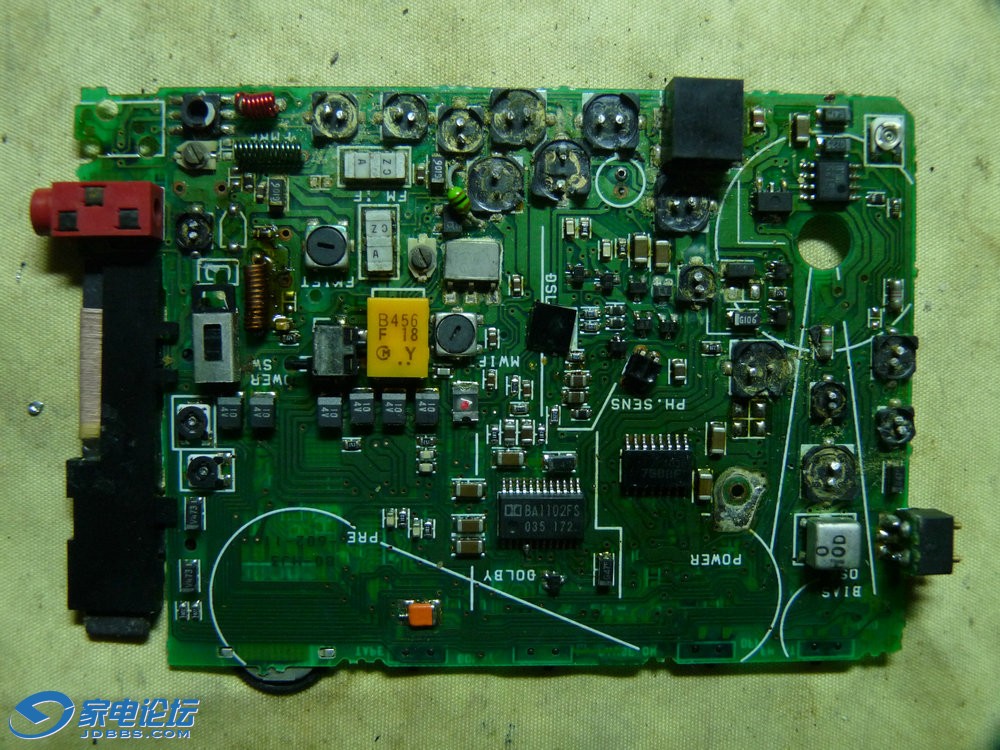

打开505后盖，拆掉排线，磁头的，前面板，均衡器的排线统统拆掉，拆掉电路板后面的几个螺丝，焊开耳机部分的三点，J505的耳机是和电路板分开的， 电容都失效了，全部剪掉，清理电路板，用万用表测量电容下面以及周边的过孔通不通，重点就是电容这一片的，因为漏液的电容才会让过孔严重腐蚀断开，没有电容的部分的过孔一般不需要查，仔细查完后，装上新电容，焊好排线开机测试，一般如果查的仔细的话基本一台505就OK了，有的朋友修505收音无台，收音有台不自动停台，都是过孔造成的原因，仔细查找还没修复的过孔，有两个开关要清洗下，一个是电路板上的这个电源开关，一个是磁带AB面切换的开关，

小三哥

交易区新帖推荐

很不错！看得出楼主是个懂技术的玩家！赞

cql1

这个专业

wzhmp

顶一下。

我换电容不敢剪，怕用力偏了把线路板的焊点也给扯下来，于是笨办法侧面加温电容底下的引脚。这时就怕装配时电容底部的点胶太牢固，稍不留神也容易扯断引线焊盘或过孔。

磁带随身里面，我喜欢J202系列，不带音效，原汁原味，而所用机芯与后续其它高等级型号是一样的，成熟、皮实，可靠。我最不喜欢的就是后期超薄机型，或是前期采用同样磁头压带论合页结构的高端机，任他指标多牛逼，主轴是否直驱，这种活动结构，注定在使用一段时间以后会产生间隙，从而使磁头、压带论不能很好的工作在准确位置，我认为这是以缩小体积为设计主要目标的结果。

wys999

wzhmp 发表于 2015-3-10 23:52
顶一下。

我换电容不敢剪，怕用力偏了把线路板的焊点也给扯下来，于是笨办法侧面加温电容底下的引脚。这 ...

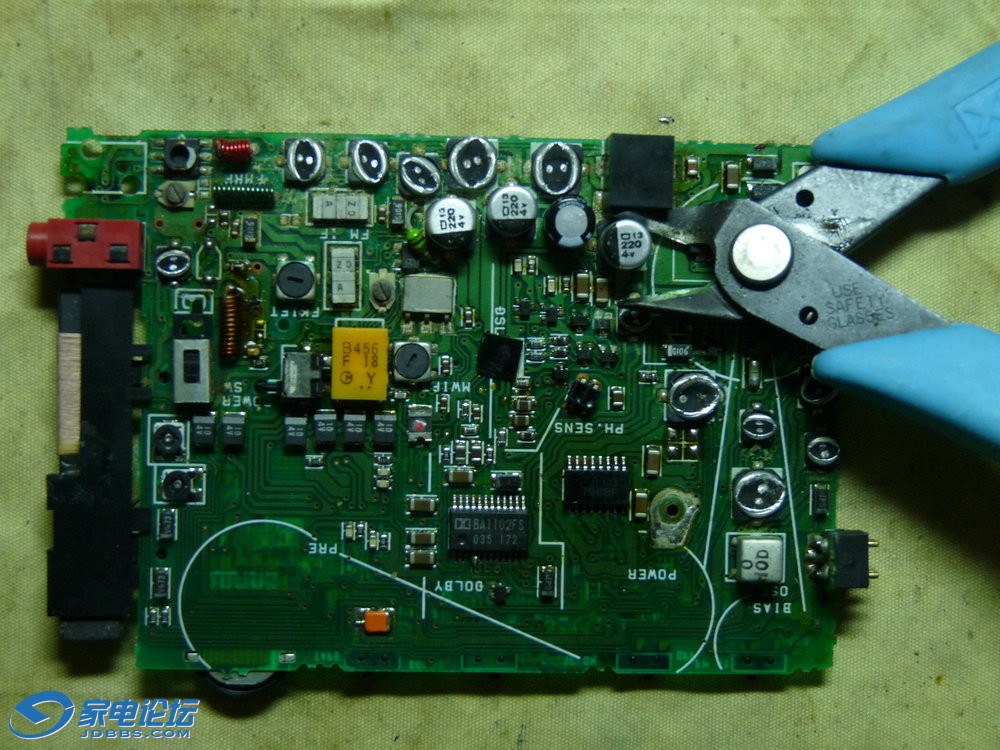

看来是高手，我总结的经验就是用大拇指按着电容，下面开始剪掉，这个小东西年代久了，太容易起皮掉焊点，J202 J303其实都是不错的机器，虽然不带音效，但效果确实好，J303修起来也非常麻烦，过孔太多，收音部分一起搞定才算完美，，

双电机打包机

交易区新帖推荐

我都是用俩烙铁同时加热取下来！再把音量电位器和磁棒线圈取下！用洗板水泡几个小时再清洗干净！查过孔和线路！这类机器只要细心没有搞不定的！除非板子太烂了需要飞线！

wys999

双电机打包机 发表于 2015-3-22 23:26
我都是用俩烙铁同时加热取下来！再把音量电位器和磁棒线圈取下！用洗板水泡几个小时再清洗干净！查过孔和线 ...

高手啊，我还没用过两个烙铁两面开工呢，

原装遥控

烧不退

帖片电解电容真害人。

binfei7000

学习了！

javaio008

我拆贴片电解，直接尖嘴钳夹住头部转一圈半，就剩两个腿根塑料底盘了，再用烙铁清理。效率高，从来没坏过电路板铜皮！ 个人经验，仅供参考
