原装加拿大普力创PLITRON顶级环形隔离牛带原装机架5800va

chaoxinx · 发表于 2015-1-12 00:23

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

因升级了6000va爱尔兰隔离牛故出、这种带机架及原装40a双刀开关的很难找、内部原装接线非常高级，又粗又软应是高级无氧铜OFC线材，质素非常高、牛通电正常，性能稳定、贴很近听才能有轻微微声，用于高级音响系统非常好、用了此牛后声音更加干净通透，声音圆润，音乐味好，速度快，动态大，本人用300w的高文后级动态无常说的压缩情况，也试过大功率专业功放英国1250、PPX1600，皇冠PAS2，荷兰SA1600都非常好，相反如隔离牛不够大，品质不高大功率后级最好不用，否则动态受不同程度压缩，美国很多高级器材都用加拿大PLITRON定制的牛，成色如图无PS、机架是塑料制品有破损部分见图、这个牛非常适合我国很多地方电压超过230V以上地区、原参数为输入240V一组、208V一组、输出104V二组、208V一组、120V二组、240V一组了230V一组、适合中国、美国了、台湾，日本、英国及北欧器材等使用，这种全电压大功率高品质的牛非常不好找，机会难得，牛非常重，估计100斤左右、最好上门试听自提，价格3200元，QQ394608892，手机13983643320，牛太大，如用家家里空开小了的起动时会跳闸，请用40A-100A的空开为好，万一偶尔跳了直接人工合一下空开就行了，牛使用中有微热属正常现象。有问题请来电讯问或QQ。

chaoxinx · 发表于 2015-1-12 00:25

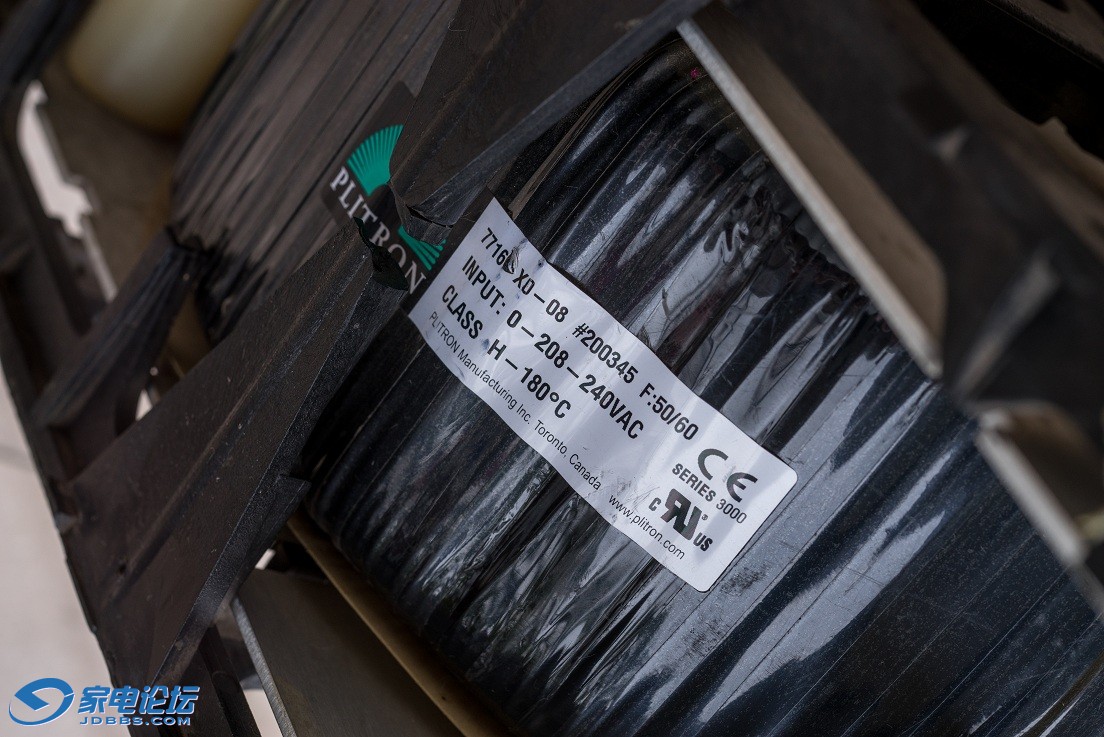

补上接线方法及参数240V2012年加拿大PL1TR0N环行隔离牛
在240V情况下
7716X0—84200345F：50/60       CC
lNPUT：0—208—240VAC    S1  R1ES  3000
CLASS  H—180C
246V-230V-210V-126V-110V
5800W
一、X1—X5=240V
二、X1（火）—X4（零）=230V（230-239，231-240，232-241，233-242，234-243，235-244，236-245，237-246）
三、X2—X4=208V
四、N—X1=120V
五、N—X2=104V
六、N—X4=104V
七、N—X5=120V
注：加拿大拜事通功放用此品牌环行牛
断路空开：32A×220V=7040W（可承受负荷）
断路空开：40A×220V=8800W（可承受负荷）
断路空开：40A×240V=9600W（可承受负荷）
漏保空开：63A×220V=13860W（可承受负荷）

chaoxinx · 发表于 2015-1-12 00:26

加拿大顶级plitron环型隔离牛接线点示意图
上端开关接线部分
CB1开关             CB2开关
□□□ □□□

红线                      黑线绿线
○ □
原接点 ○
现接点 ○
×1 ×2    N    ×4 ×5 地线
火线       零线             地线

下端开关接线部分

绿线黑线       红线
○ ○ ○
地线 L1    L2 L3
地线零线       火线

上端盖接线示意图
×1    ×2             ×4    ×5
N

0UTPUT P0WER

下端盖接线示意图
GND          L1          L2          L3

                     1NPUT P0WER

□□□□□□

×1    ×2    N       4×    ×5
□  □  □  □  □

注：常规情况下L为火线  N为零线地线
