出些自制DIY聚合物移动电源 (LG电芯23000MAH) 手工打造的大容量

疯狂超值宝贝 · 发表于 2015-1-8 20:47

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 vvviorivvv 于 2015-6-21 19:03 编辑

店主爱好电子电路，多年从事电子类工业产品的设计、工艺、制造等工作，爱好户外运动，小店所有移动电源均为店主闲暇时手工制作，所见即所得，无虚标，无虚假。
决定电芯价格的因素很多，质量、进口、非进口、容量大小，这款LG聚合物循环寿命1000次，各位看客勿和各类翻新、虚标、劣质电芯相提并论，还请多多了解。
针对本款移动电源的一些想法：店主也曾经购买过很多款移动电源，其中不乏一些大厂的产品，但购买后发现这些产品不但价格高，内容更是空乏其身，因此才萌生做一款真正实在，真材实料的移动电源给各位驴友、骑友、各种户外爱好者及需要大容量移动电源的朋友，因为本人也爱好一些长时的户外运动。在这种背景下经过十几次的挑选，期间试验了8款电芯，最终选定这款外壳、PCBA及电芯，这也是我所能组合出容量最大的移动电源了。
PCBA：选用了SY7066同步整流升压方案，1A放电下理论实测平均效率90%，最高能到93%以上，说有95%以上效率的只能骗骗外行，PCBA用料扎实采用了全贴片焊接、电感加固态电容，这样的用料、工艺市面上很少见，质量很好。

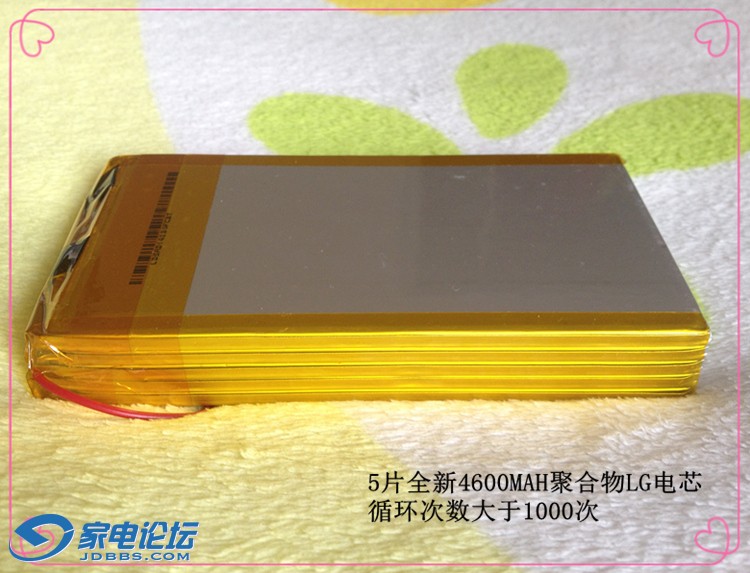

23000mAh版电芯：选用了5片全新4600mAh聚合物LG电芯，循环次数大于1000次，很多朋友可能不太了解这款电芯，说明下这款电芯是LG配给IPAD使用的，为了保证的电池质量，所有电芯均为LG代理处订货，测试图见下，电量给力。
制作：由于本人兼职，只能利用闲暇时间制作，但所用辅料扎实（线缆专门选用高温阻燃导线，固定选用耐高温胶带及3M胶），各种焊接自然不用说，焊接温度都没有超过290℃，为了保证不对电池造成任何不良影响。
特别说明：宝贝用料实在，但纯手工制作，外观难免会有些许细微瑕疵，保证所见即所得，对外观要求极高的朋友审拍。宝贝1.5电流充电时间大概20小时，充电时最好使用1.5A充电头，一般1A充电头，充电时间会很长。
移动电源市场混乱，虚标严重，有些电源转换效率低，采用翻新电芯寿命只有几十次充电循环，其表现是容量标的很高，实际给手机只能充1-2次电，经过几十次充放电后移动电源就报废了，再也给手机充不进电了。使用这种电芯严重的会导致电池漏夜损坏手机、平板等电子设备。
所以各位亲选移动电源时一定了解清楚！
坛友特惠：23000mAh/238￥；包邮；拍后备注坛友。
宝贝，手工完美，需要的朋友送个标签（标识容量），可以上灰机，喜欢的朋友欢迎购买。
宝贝参数：
尺寸:160*78*20MM
重量:426g
颜色:白色
23000MAH液晶版LG电芯：充电电流1.5A；输出电流1A*2（1.3A保护）；2A（2.3A保护）*1；（累计输出电流不能超过2.8A)；
输入电压5V/输出电压5V
静态电流100uA
使用说明：
1.单击按钮电源开；再次单击按钮电源关；充电时充满电源自动关机。
2.双击按钮手电功能LED灯开；再次双击按钮手电功能LED灯光。
输出电流、电压实测图请参看附图
