爱华j303打理忘了记号电容正负极，请坛友们帮个忙指导一下，谢谢

illusion1985

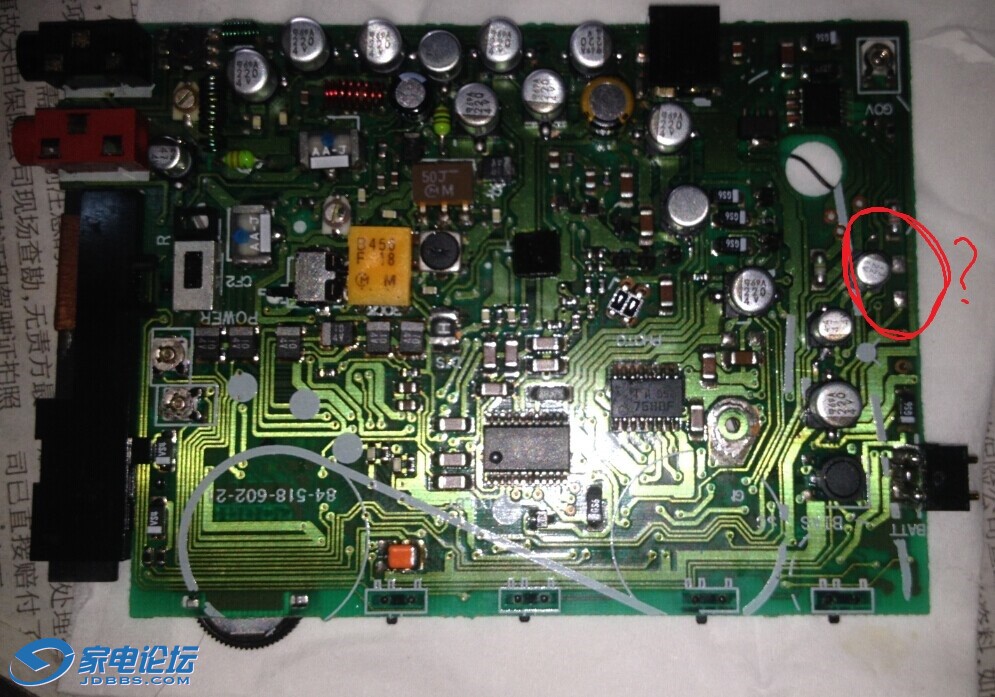

无聊买了台303，试着自己打理一下，把第一个电容拆掉时才记起忘了拍照，然后就不知道这个电容的正负极是如何接的了，因手头没有其它303机器，网上也没有找到一样的图片做参照，只能发这里寻求帮助了，请知道的坛友们帮忙指导一下，谢谢了，电容是6.3V22UF那个，图片中红圈内的那个就是












烦请知道的帮个忙，谢谢了

爱人332681713

这个你可以量下哪个极和其它的电容负极通的就是负了吧？？

qiaozhaohui

爱人同志 说的没错，这一片电容的负极都是通的
就你现在图片方向，下面那个焊点是负，

weirzen

对地测一下电阻，接近0的就是负极

illusion1985

谢谢楼上几位师傅，按你们说的方法把电容焊好，机器完美出声，焊好后又去百度了一下，竟然只能找到一张图片，关于这机器的资料真是太少了

baoquan2010

这还要问吗，电路板上不是都画着吗？圆弧那端为负，方角那端为正。

norasn

baoquan2010 发表于 2015-1-3 18:15
这还要问吗，电路板上不是都画着吗？圆弧那端为负，方角那端为正。

借帖问一下，我的J303单边没声，收音/磁带均如此，哪个电容出问题的可能性最大呀？
另问一下，耳机插座旁那个六脚元件是什么呀？作用？

hewhl

norasn 发表于 2015-1-3 19:39
借帖问一下，我的J303单边没声，收音/磁带均如此，哪个电容出问题的可能性最大呀？
另问一下，耳机插座 ...

你的问题极有可能就是6角件断路了

那玩意好像FM收音机防止信号倒灌用的

norasn

hewhl 发表于 2015-1-3 20:23
你的问题极有可能就是6角件断路了

那玩意好像FM收音机防止信号倒灌用的

我试了各个引脚与耳机的连接关系时还真弄断了最下方的漆包线焊点，现在只能临时接飞线，左右声合用单边声源，好像听FM电台没影响；

hewhl

当年也为这个问题搞了好久，后来自己绕的，好像是12圈
你感觉不影响，按这个间法，立体声道来了{:soso_e113:}

58922998

，都是高人。

hzm3721

hewhl 发表于 2015-1-3 20:23
你的问题极有可能就是6角件断路了

那玩意好像FM收音机防止信号倒灌用的

这玩意最恶心了，太脆弱了，总怕碰断它
