再试牛入牛出胆前级

hydiy

喜欢玩大功率石机的朋友常说少点什么。应他们要求，搞了一台牛入牛的试验机。效果相当不错。
电路图：
只用一只输入胆，试验中用5687.也可直接换用E182CC。
电路简单，所用元件不多。易于取用高品质器件。
放大倍数6-8倍。频率响应20Hz-20KHz-1dB.
方波响应很不错。
试听音质厚润饱满，自然耐听。对搭配大功率石后级消除数码味有奇效。

hydiy

交易区新帖推荐

整机图：

hydiy

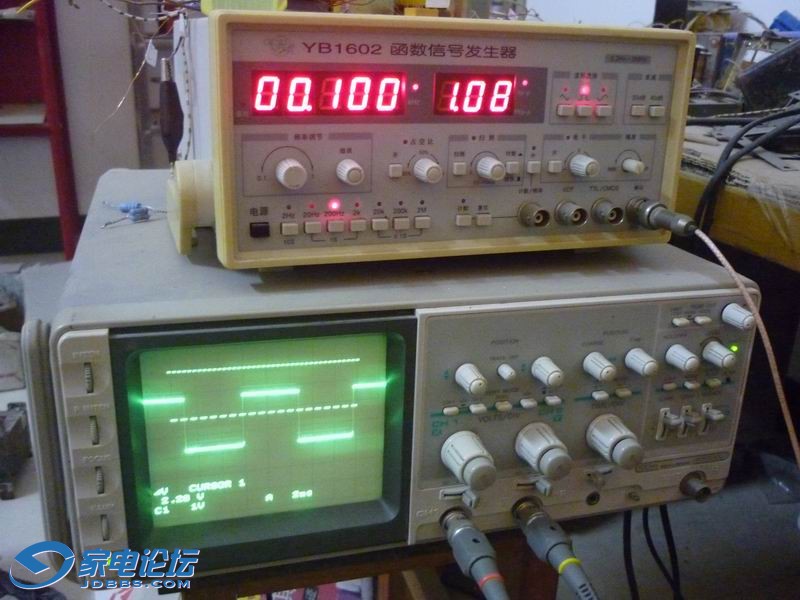

整机100Hz、1KHz、10KHz方波响应。

高伯伯

找雅南来看。

hydiy

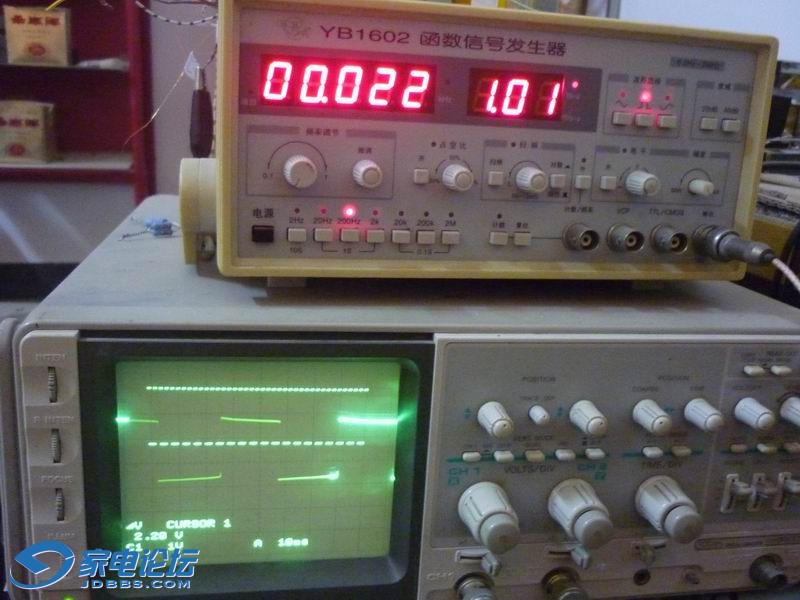

测量。

hydiy

交易区新帖推荐

这机布局还乱七糟。朋友一听合适已要去。只好再做一版。
方波特性更好。
输入牛频响：10Hz-60KHz-1dB.

ygy9001

玩到示波器的DIY  都非常.........................

中毒 太深,  难..................................

hydiy

这台波形一出。开声不到一个钟。又让朋友要去了。输入牛没了。找到再说

天生快乐

有见您的大作，顶。

澳門客

輸入輸出牛中心抽頭不需接上，接上反而上下幅不平衡，只需接牛壳做地就可以了

hydiy

澳門客 发表于 2014-12-14 22:09
輸入輸出牛中心抽頭不需接上，接上反而上下幅不平衡，只需接牛壳做地就可以了

老兄。这件事您已提过了。出现你说的现像是输入输出牛品质原因或制作人技术原因。并不是所有的牛中心不能接地。成品名牛如何接还要看用牛者的技术。

澳門客

hydiy 发表于 2014-12-14 23:07
老兄。这件事您已提过了。出现你说的现像是输入输出牛品质原因或制作人技术原因。并不是所有的牛中心不能 ...

　善意提醒，找些專業的混音器，調音台的電路看看把，中心抽頭不是用做接地的，大部分是接入電容咪頭偏壓供電之用，你看看你這張波型圖，你認為上下二幅對稱嗎？，如果你示波器可以直接算出上下幅電壓值，你就明白我講甚麼

hydiy

澳門客 发表于 2014-12-14 23:16
　善意提醒，找些專業的混音器，調音台的電路看看把，中心抽頭不是用做接地的，大部分是接入電容咪頭偏壓 ...

感谢您的善意。这是20KHz的方波响应。用傳里叶展开成正弦波是多高的频率？再看你所说的专业器材（原装进口的天价器材）有几台在入牛的次级没使用电容滤波的，用到471以上是常事，再高级的专业器件也不会做这个方波响应。这我用的牛有很多对是在原板上拆下来的，各类进口板我有数百块。明白了吧！有空把原板拍图给看！您也可以在国际淘宝上拍几块原板来分析。

nh令狐冲

hydiy

hydiy 发表于 2014-12-14 23:28
感谢您的善意。这是20KHz的方波响应。用傳里叶展开成正弦波是多高的频率？再看你所说的专业器材 ...

中心抽头不接地，要使用磁屏蔽系数很高的牛，否则会有干扰噪音。注意磁屏蔽与电屏蔽的区别。其中抽头能接地的牛。其绕法完全不同。UTC、仑达均有口型铁芯4线包的牛，抽头接地是很平衡的。TAM有七字铁芯双线包的牛，抽头接地也相当平衡。若以20KHz正弦波来看。以上两种做法可以做抽头接地与不接地基本不变。高文有双铁芯4线包的输入牛。而一般常规EI铁芯常规绕法很难做到，C型铁芯要做到也不能用常规绕法。道理很简单，正负半周的电位是相反的，两者对地的绝对电位只要有电位差，分布电容在同一铁芯中一接地有回路，分布电容起作用，高频就受影响不平衡。而抽头不接地，分布电容不形成回路。但分布电容之间自成回路，只要分布电容横线向间差别不大，就可以较好的平衡。使用特殊铁芯多线包可以解决问题。
