本帖最后由家电资讯于 2014-12-5 10:25 编辑

众所周知，中电声学为高端用户提供全方位的影音娱乐设计安装整体解决方案。无论影音室的装饰外观风格是简约还是奢华，是复古还是现代，中电声学始终在设计中坚持保证观影者既能够感受到真实震撼的乐音对白，又能体验到清晰生动画面的动感刺激。

所谓的整体解决方案最主要包括影音室的电声设计方案以及建声设计安装方案--其中电声方案包括了以保证观影者能够享受高水平视觉盛宴为主要目的的观影位置设计，这类设计主要涉及观影视角和观影距离的设计。

影音室内美学，声学相关设计安装当然非常重要，但是随着大画面越来越流行，180寸到200寸2.35：1的大尺寸幕布逐渐在高端用户中普及，为达成高水平观影效果，中电除了关心幕布挂装位置之外，座椅的安置也是主要的考虑方式。

为什么要进行这类有关于视线视角的设计？

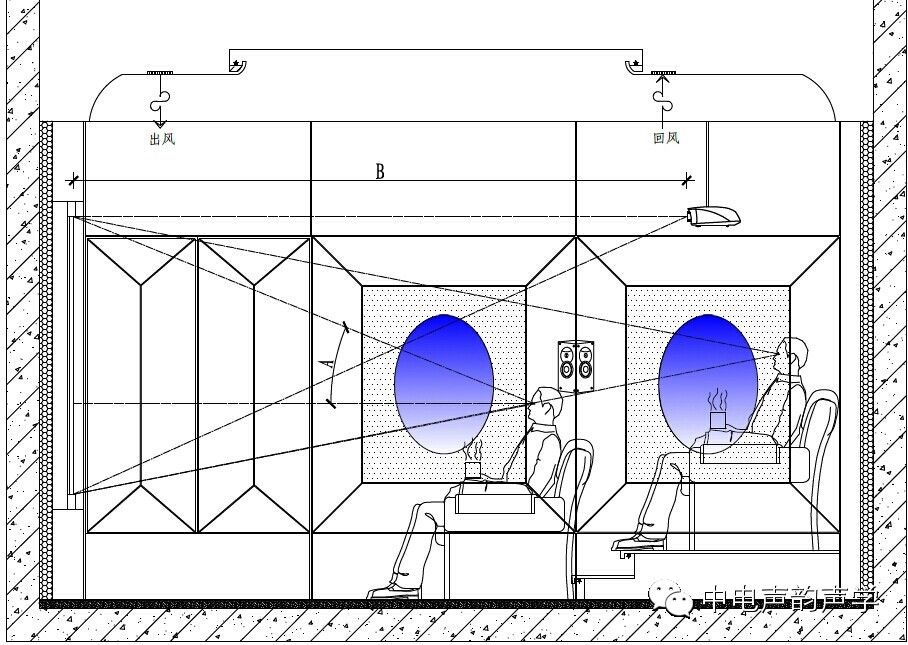

中电声学关于影音室的视觉设计图都非常详尽

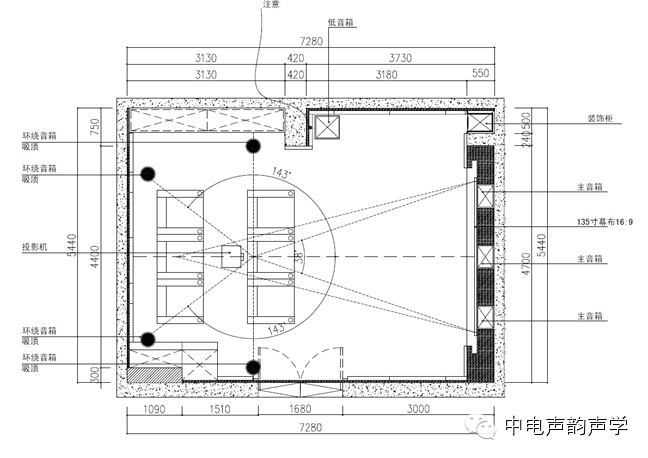

      以大众的观点，前排对后排不要进行视觉遮挡成为最主要的观影位置在设计标准，在实际设计过程中，中电当然会考虑到这一重要的环节，每个影音空间的地台高度和前后排座椅的距离都经过精确计算，使前后排观众都能够坐在舒适的电影沙发中获得足够震撼的视觉冲击。
设计观影座椅安放位置时主要考虑以下因素：

      1，人眼的分辨力

   在设计观影视角和视距的标准时，除了参考国际规范和国标，中电也必须追溯国际上这类规范的研发过程与依据。国际上多采用所谓“20/20视力”来表达人类视觉分辨能力。定义为在20英尺的距离测量正常人视力的清晰度或锐度的术语。如果你拥有“20/100视力”说明你需要在20英尺距离才能分辨正常人在100英尺距离就能看清的物体。

制订观影距离时，单眼的空间分辨率是至关重要因素，要保证在最佳观影距离范围内，不能因为分辨出单帧图像的光栅格而影响观影感受。正常的拥有“20/20视力”人眼的分辨能力约为1弧分（ARC-MIN），也就是说，最佳观影距离取决于图像宽度以及人眼对像素的分辨能力。

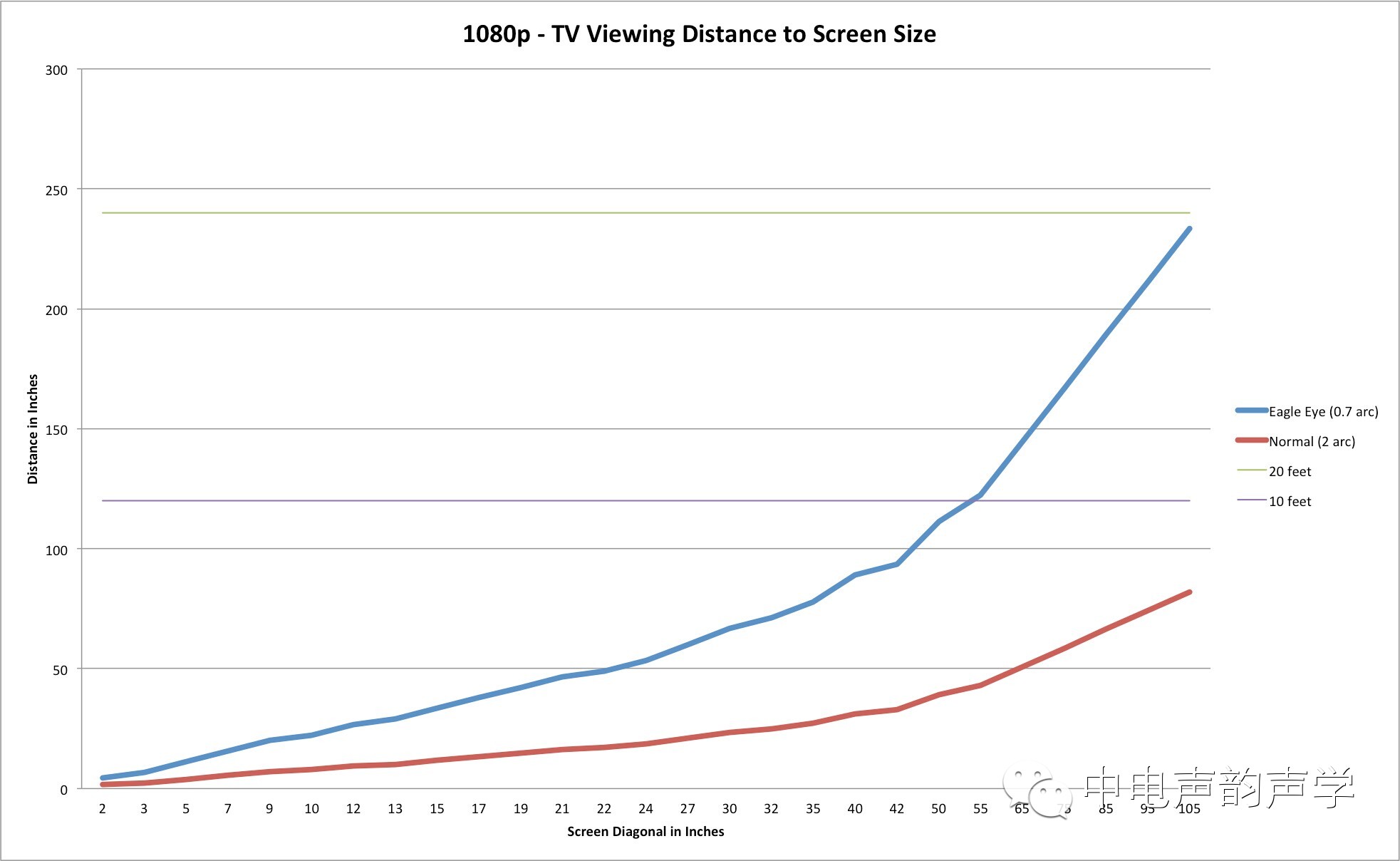

      上图为高清画面的观影距离参照表
      根据研究，健康人的视觉能力分布从0.4弧分到1弧分之间，拥有0.4弧分超强细节分辨力的人在10CM的距离上可以分辨出2190ppi--像素点每英寸（这样的人可以称之为鹰眼），而拥有1弧分普通视力的人则只能辨析876ppi。

      2，人眼的垂直和水平视野

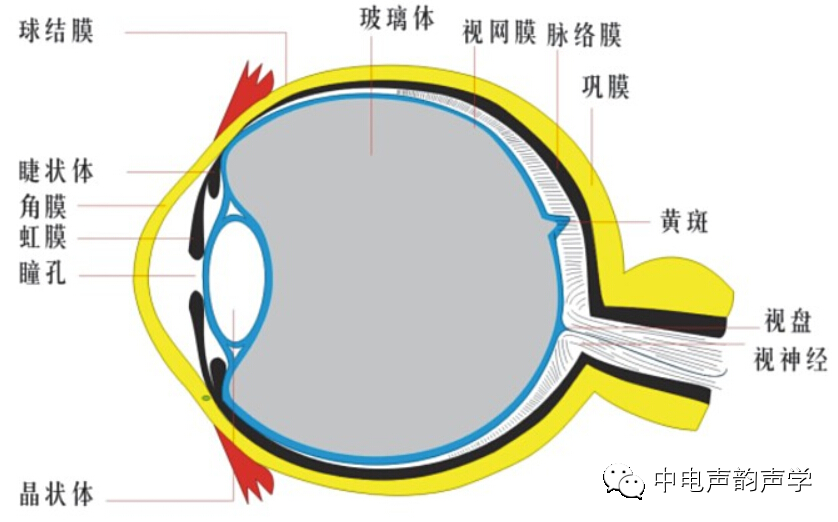

      一般人眼的视觉感受器可覆盖155度的水平视野以及135度的垂直视野。可以想象成在空间上形成类似吹鼓的气球形态的椭球型视觉感受区域，当然在这个椭球区域内只有一小部分是相对感受更锐利细致的。这个我们一般用于阅读和浏览的位于视网膜上重要区域有个学名叫视觉黄斑区，该区域拥有较高灵敏的视觉感知能力。这个区域只占我们总视觉感受区域的很小部分，换算成正面视角大约为40度左右，而对于更小细节的辨析锁定则只有针尖大小的约2度的视角。

目前民用显示技术可以提供高达4K分辨率，超过200寸的大屏幕，甚至一些超级玩家用多支投影机拼接多画面投出接近150度的视野极限的图像。不过对于只有一块幕布一支投影机的普通观众来说，约40到50度的视角还是合适的。

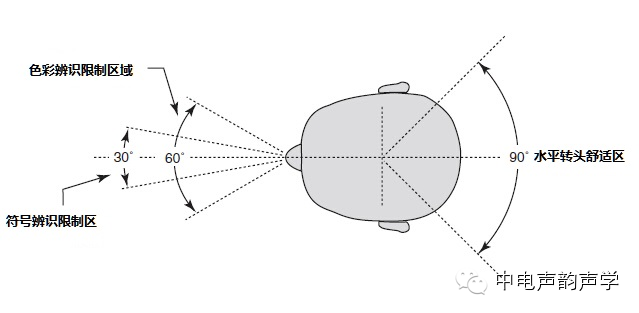

上图为人类水平视野示意图，观影时需保证观影者头部尽量不做左右摆动就能充分感受整个画面的动态图像信息。

为了给用户创造舒适的观影环境，中电技术人员依据人体头部运动的舒适度特征，以及垂直和水平视角的变化规律，结合市场上各类私人影院沙发的尺寸数据---总结出一系列房间座椅位置排布规划，辅以科学的人流规划手段--这样--中电设计师就可以方便快速的为各类房间多排座椅的布局方式提供严谨的解决方案。

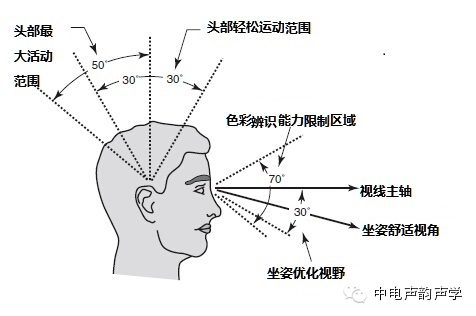

      上图为人类垂直视角示意图，观影视角设计尽量避免让观众长时间抬头观影或前排遮挡后排视野。

      3，舒适视距

      我们研究视距时，当然要照顾大多数人的感受，以普通拥有1弧分分辨力的人眼为准，在约180CM距离上可以分辨44ppi，而个别“鹰眼”们则可以分辨出110PPI，如果以1080P画面为例，60英寸的屏幕情况下，一英寸画面有38个像素点，也就是说在约180CM距离，几乎所有人都可以看到令人不快的像素点。

      而当图像分辨率达到4K的时候(3840 x 2160像素)在180CM处观看时每英寸画面有76个像素点，一般人都可以达到非常舒适的观影感受，另外在投影幕上观看像素点边缘相对模糊，因此在保证不超过标准限制视角的情况下允许在相对较近的距离观看投影画面，另外根据不同的画面比例--比如16:9比例的画面可以相对近一些，而2.35:1比例的画面则要相对较远一些。

      国外的行业标准先行者无一不是遵循以上对人体科学的研究成果，配合对各类影音设备参数的详尽研究，才能制定出足够科学实用的影音相关标准。中电声学一直致力于推进国内影音集成业界相关自主标准的制定---虽然简单照搬使用国外相关标准也不失为简便易行的变通之法----一贯积极进取，追求更高标准的中电声学坚持制定自主标准推进国内影音集成市场更加健康发展。
