有玩发烧运放的朋友吗？送几对发烧运放升级板玩玩

fncliker

送三对发烧运放升级板（每位一对，版本自选），限hi-fi版版主或高级会员，是能实机实验、实话实说的烧友，有意请跟帖说明要什么版本的，小弟确认跟帖后请PM您的收件电话地址即可。




     UFEEL八枚玉前级TP208开发过程中，GG从海关拉回那些美国、德国、日本发来的大包小包，打开成满地花花绿绿的电容，傻了眼。为了测试各种电容和运放的旁路特性、音频表现，GG设计了不用修改原机电路、直接在运放座上实现旁路转换的小电路板，这就是UFEEL OU90x系列运放升级板【Jaklio OP-Updater】。

    UFEEL OU90x运放升级板是各种前级/功放/耳放、CD机/BD蓝光机、解码器/硬盘播放机、声卡等的升级利器，而且不用摩改原机电路。

**  原理  **

    UFEEL OU90x板插在运放座上，运放座周边原有的电路完全照旧运作；OU90x板的运放旁路电路与原机的运放旁路电路并联，由于板上的电容距离运放引脚更近而发挥更主要的旁路作用，改善运放的旁路特性——UFEEL OU90x提供的良好旁路可以有效地提高运放稳定性、充分发挥运放性能，在音频电路里最直接的表现为消除不容易察觉的信号干扰和隐性自激，使声音更纯净、更厚实，减轻飘忽感、毛刺感，提高音质的同时使音色更顺滑、更有光泽。
    看看TI、AD这些运放巨头对旁路怎么说：

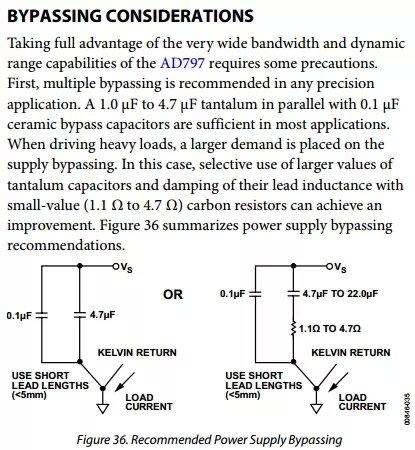

    AD公司AD797原版数据手册“关于旁路的考虑：充分利用AD797很宽的带宽和动态范围能力需要一些注意事项。首先，建议在所有精密应用中使用多重旁路。1μF到4.7μF钽电容并联0.1μF陶瓷旁路电容能满足大多数应用。当负载重时，电源旁路的需求也加大了。在这种情况下，……（音频应用不是重负载，略——译者）。图36总结了电源旁路的建议。”

    TI公司OPA627\OPA637原版手册“电路布局：……电源连接应该用良好高频电容器在靠近运放引脚的位置旁路。在大多数情况下0.1uF陶瓷电容器是足够的。OPA627 / 637具有高输出电流（超过45mA）。低阻抗负载或容性负载的快速瞬态信号需要从电源中获取更大的电流。更大的旁路电容如1uF固体钽电容器可以提高这些应用的动态性能。”

    【信号干扰和隐性自激：运放会直接放大干扰信号，恶果不言而喻；隐性自激是运放工作状态不完全稳定、已经处于吱吱怪叫自激的边缘，输出信号变形直接损害音质、音色，声音干/冷/硬、尖锐/毛糙。优秀的电源供应和运放旁路以及PCB布局可以减轻、消除这些信号干扰和隐性自激。换个角度讲，假设把运放的旁路电容全部拔掉（DIY、玩烙铁的朋友可以试试装新机的时候先不装旁路电容），机器也还是可以发声的，只是那声音……灭哈哈！】
    MBL 6010D前级算是运放在HI-END领域应用的一个成功实例，它的主放大部分运放使用了3颗薄膜电容+1颗铝电解电容的旁路组合……这个组合看上去是不符合任何一家运放厂商推荐要求的，它好声的秘密成迷。一波又一波仿制MBL 6010D的事实证明，这个组合在非原版机器里的并不一定能出好声。
    原版MBL 6010D的玩家如果想在不更换AD797、不摩改机器的前提下微调音色，UFEEL OU901是截至目前唯一的选择；按照常规电路仿制、修改的，用UFEEL OU901可能带来大惊喜。
    同理，各种厂机、各种仿制、各种DIY，只要有运放的地方，莫不如此。

**  操作  **

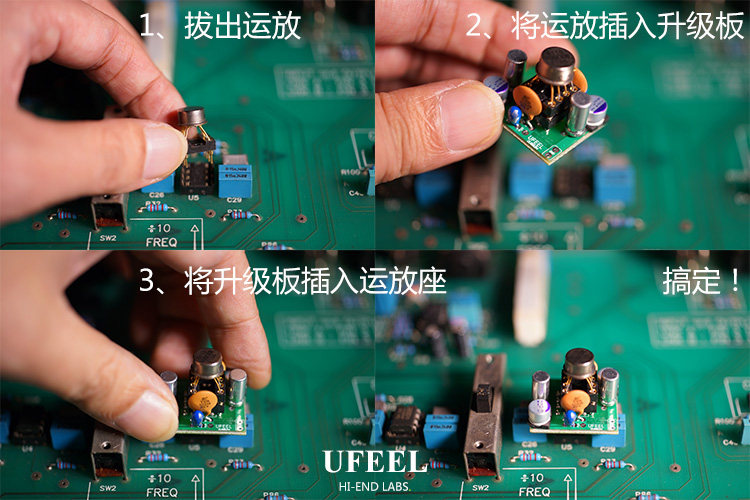

    只要将原来的运放拔出来插到UFEEL OU90x升级板上，再将UFEEL OU90x升级板插到原机的运放座上就可以了，完全不需要对原机进行任何摩改。

    请按照UFEEL OU90x板上运放座的方向插运放，也请按此方向插到原机电路的运放座上；UFEEL OU90x板上附带了一根30cm长的地线（以上示例图未体现），建议连接到机壳，有电子基础的朋友也可以将它连接到机器的一点接地位置。

**  兼容性与安全性  **

    UFEEL OU90x只做了旁路与原运放的旁路电路并联，在所有音响设备里都可以直接加在原运放与运放座之间，不存在兼容性和安全性问题。

**  参数/配置  **

    为了避免关于电容的传闻（哪怕是好的传闻）造成心理暗示和效果误判，UFEEL OU90x的部分电容去除了外皮或者标识。所有电容均为全新原装正品，均为NP0或X7R规格。UFEEL可能根据进一步的实验和实际使用效果微调配置而不再单独说明，敬请知悉。这些电容有的几美元一包、有的几美元一个，有的被奉为神品、有的默默无闻，这些在UFEEL看来都不重要，在合适的环境下正确地组合使用它们，出高素质、优美的声音，是正道。

**  调音取向  **

    UFEEL坚持“没有明显优点、也没有明显缺点”的原则，力求HI-END音质、趋向中性偏暖的音色，调音不偏向、不夸张。UFEEL OU90x作为一个部件加入其他系统，其自身没有明显的优缺点，只保持着HI-END的基本素质，总体上不会带来大的音染，最主要是与原机其它电路相互作用的结果。

**  效果  **

    在整体水平很高的机器上，UFEEL OU90x是锦上添花，主要起微调、微升级的作用；而在整体水平一般的机器上，UFEEL OU90x大幅改善运放电路，与原机的其它电路相互作用，可能雪中送炭、带来不同程度的提升与改善。
    在正常的系统里，当系统已经比较平衡、音质音色已经比较好、没有明显的短板的时候，升级是不能谈“性价比”的，升级再贵一倍的机器的提升或者改变就只有那么一点点，这是事实——UFEEL OU90x能给很好的系统升级一点点，但很可能给一些缺点比较多的系统带来很大提升。

**  选型  **

    UFEEL Single-OP Updater OU901是单运放升级板，Dual-OP Updater OU902是双运放升级板。
    因为运放在各种电路中所处的环境和所起的作用不同，合适的旁路电容组合也大不相同。经过查阅对比大部分现行电容数据手册、实验几十种电容排列组合的几百种搭配，针对各种机器的同类普遍特性，UFEEL选出了OU90x的以下组合：

UFEEL  OU90x系列选型表		OU901单运放升级板	OU902双运放升级板
OU901A/B/C/D OU902A/B/C/D 25*21mm with 8 Bypass-Caps US$24.95	Type A： best for CD/SACD/BD players 针对电机干扰典型环境优化设计 最适合CD机、蓝光机	OU901A	OU902A

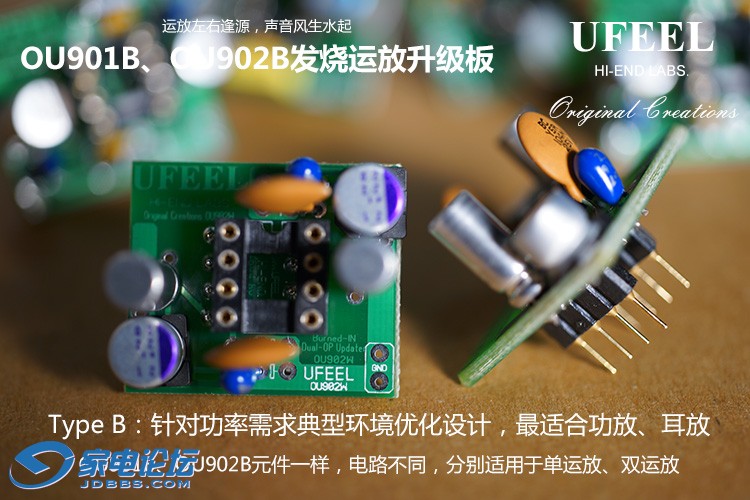

	Type B ：best for AMPs 针对功率需求典型环境优化设计 最适合功放、耳放以及缓冲类运放	OU901B	OU902B
	Type C ：best for DAC & Digi-Media players 针对数字电路典型环境优化设计 最适合解码器、硬盘播放机	OU901C	OU902C

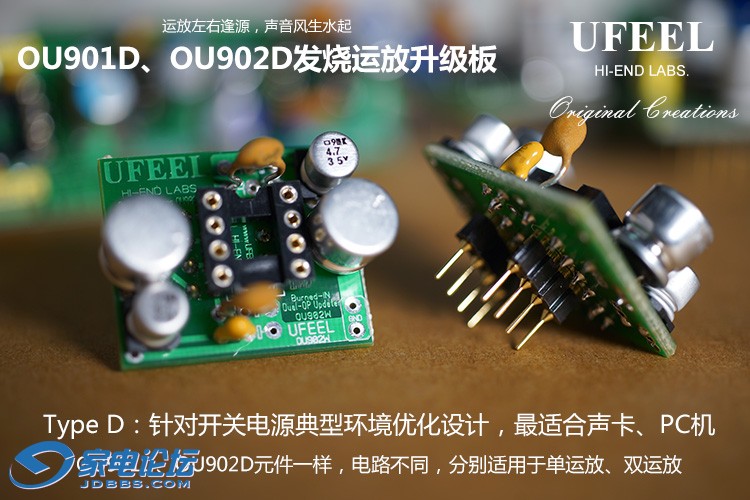

	Type D ：best for soundcard , PC & Wireless Equipments 针对开关电源典型环境优化设计 最适合声卡、PC机、无线音频	OU901D	OU902D

    在单运放选OU901、双运放选OU902的基础上，建议对照机种选择A、B、C、D版。有一定电子基础、愿意更多尝试的朋友可以根据欲升级运放的机器具体情况酌情选择。
    UFEEL不参与电容声音特性的讨论，同时建议您忽略关于电容声音特性的传闻，在原理对路、数据支撑的前提下，以实验为准。也请不必以OU90x板上钽电容、固态电容的尺寸大小来决定您的选择。

fncliker

交易区新帖推荐

操作示意图

gdhzg

不知我能否申请一对来试试声音？
我diy 了台pcm63x4 dac
现在用的运放是OPA627 + OPA111 + BUF03，也曾用过ad797、ne5534,对声音不是很满意，主要表现为蒙，不够通透，看到您在论坛送发烧运放升级板，不知我能否申请一对来试试声音？谢谢
[color=rgb(153, 153, 153) !important]2014-11-28 11:13
[color=rgb(153, 153, 153) !important]

[color=rgb(153, 153, 153) !important]

[color=rgb(153, 153, 153) !important]

[color=rgb(153, 153, 153) !important]

秋的枫叶

支持送给楼上的做实验{:soso_e179:}

ashan008

申请一对来试试声音  cd机 金装2111km运放，想升级版试试  OU902A。可以吗

fncliker

交易区新帖推荐

第一句写了“限hi-fi版版主或高级会员”……楼上二位暂不相符，但是大家都说要送给有激情的朋友试试的话，应该也可以额外考虑哈~

话说gdhzg朋友这个板，就全部是薄膜电容旁路的，确实可能有很大的变化（参见顶楼AD、TI关于旁路的说法）

fncliker

第一句写了“限hi-fi版版主或高级会员”……楼上二位暂不相符，但是大家都说要送给有激情的朋友试试的话，应该也可以额外考虑哈~

话说gdhzg朋友这个板，就全部是薄膜电容旁路的，确实可能有很大的变化（参见顶楼AD、TI关于旁路的说法）

神也是人

在用2604，有什么送给我升级？先谢谢。坐等兑现

秋的枫叶

二楼的朋友第一个顶贴又晒图确实有诚心有激情，该送他一对的

fncliker

秋的枫叶 发表于 2014-11-28 12:04
二楼的朋友第一个顶贴又晒图确实有诚心有激情，该送他一对的

那就这么办了！请二楼朋友PM收件信息吧~

fncliker

既然第一句已经言明，另外三对还是送版主、高级会员，意思是玩得比较多、有较高的鉴赏和辨识能力的，大家见谅哈~~

ashan008

ashan008

高级会员现在应该玩运放不多的了

ICOO

是哦，高级会员耍这种替换估计不多...

fncliker

呵呵，面向版主、高级会员赠送，是希望有一定品评鉴赏能力、能够比较准确反馈实机实测结果的意思……在JD潜水的别的HI-FI相关论坛的版主、高级会员也可以送，还不占这三个名额。

在网上大家交流都是文字，用“版主、高级会员”限定，也是唯一比较直观的方法了，大家多海涵！
