Z5500左右 左右环绕 重低音无音维修

army_wang

故障:左右 左右环绕 重低音无音

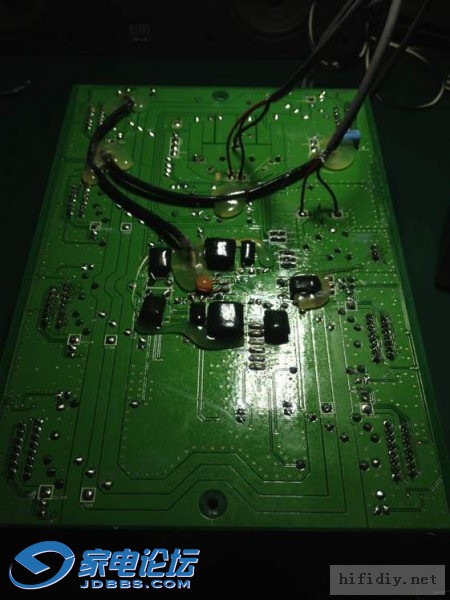

首先确定是解码器的问题还是功放板的问题,加电开机用耳机去碰
WA79 80 81 82 83 84 6个焊点,这个是解码器的6声道输出到功放板的在PLII Movie 或者 PLII Music模式下应该是6个声道都有声音的.
如果测试的6个声道都有声音那就是功放板这边的问题了反之就是解码器的问题了.
该功放用的是TDA7294功放IC作为功率放大,此IC有静音和待机控制,首先测IC的9脚和10脚电压,高电平是IC工作,此功放测试9脚电压3.7V
10脚电压0V,10脚是静音控制,0V肯定的没有声音了,左右 左右环绕 重低音的静音控制是并在一起的,只有中置是独立控制的,焊点WA87:中置静音控制,工作的时候电压是4.2V    在Stereo 和StereoX2 模式的时候该脚是没电压的,所有中置也就没有声音的,焊点WA86:是左右 左右环绕 重低音静音控制  正常工作电压是4.2V.断开WA86点上是线测电压正常,由此可判断是功放IC的问题了,如果想确认是那一个IC有问题就断开每个IC10脚的跳线就能找到是那个IC有问题了.

琅拿度

交易区新帖推荐

顶大师，很好的师傅，如果5500有eq调节的话，我会考虑入一个，声音还是可以的，比altec差点

army_wang

琅拿度 发表于 2014-12-2 10:03
顶大师，很好的师傅，如果5500有eq调节的话，我会考虑入一个，声音还是可以的，比altec差点

看电影游戏还可以

army_wang

琅拿度 发表于 2014-12-2 10:03
顶大师，很好的师傅，如果5500有eq调节的话，我会考虑入一个，声音还是可以的，比altec差点

看电影游戏还可以
