OPPO 93/103/103D电源改磨DIY自助版

morehd · 发表于 2014-8-31 00:45

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 morehd 于 2014-8-31 01:14 编辑

OPPO 93/103/103D电源改磨DIY自助版
（见第2楼）

morehd · 发表于 2014-8-31 00:46

本帖最后由 morehd 于 2014-8-31 01:20 编辑

一、OPPO 93/103/103D的内部结构

OPPO 93/103/103D的内部结构基本类似，下面是OPPO BDP-103的内部结构，由市电经过开关电源板，通过数字板电源连线与模拟板模拟连线供数字板与模拟板工作，光驱的电源由数字板连接。


二、为啥原厂的蓝光机还要要改磨
通过改用更好的连接器、电源连线、电容、屏蔽，从而获得更好的视频与音频，对于OPPO BDP-103蓝光播放机来说，可以通过更换220V市电插座、市电电源线、开关电源电容、模拟版电容、模拟板电源连线、数字板电源连线、开关电源板屏蔽等初级手段来改善视频与音频；也有通过将开关电源改为线性电源供电，模拟板采用全新设计的电路板，彻底改善播放机的性能；国外很多厂家直接将OPPO蓝光机改头换面后，变成自己的品牌高价出售。

三、什么是OPPO 93/103/103D电源改磨DIY自助版

OPPO 93/103/103D电源改磨DIY自助版是OPPO深圳代理出的一个简单套件:包括220V电源插座、磨改好的开关电源以及优惠价购买的4K HDMI线，玩家在家里可以自行用一把螺丝刀就可以完成安装。（原有的开关电源板必须回收）

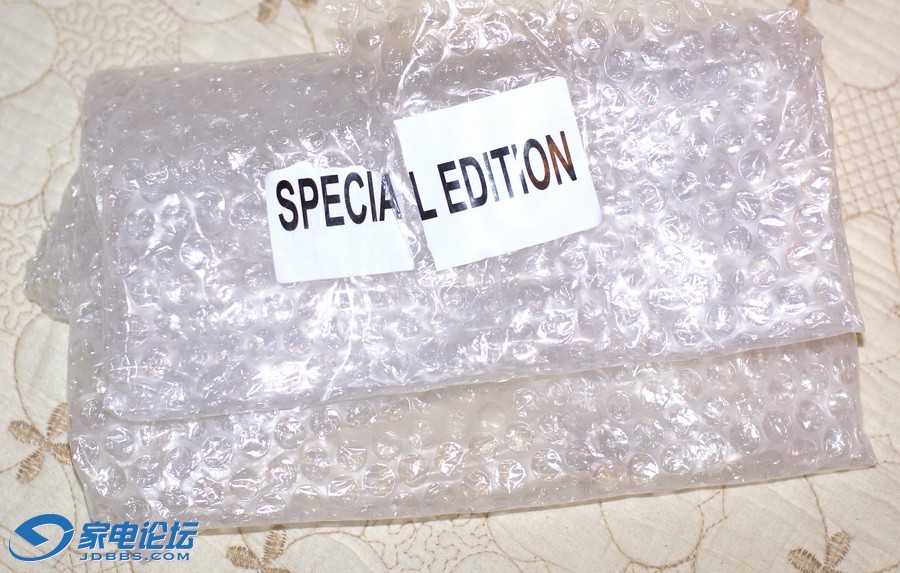

电源磨改起了一个专用的名字，SE版，可以与正常的版本进行区分


磨改好的开关电源

专业的220V电源接口，后面的电源线也是定制的


可以优惠价购买的4K HDMI，该线曾经作为OPPO原厂赠品线


四、改磨套件大图

改磨后的开关电源


蓝色的电容全是全新更换过的


大电容也是更换过，再加了铜箔屏蔽


改磨板的焊接也非常整洁

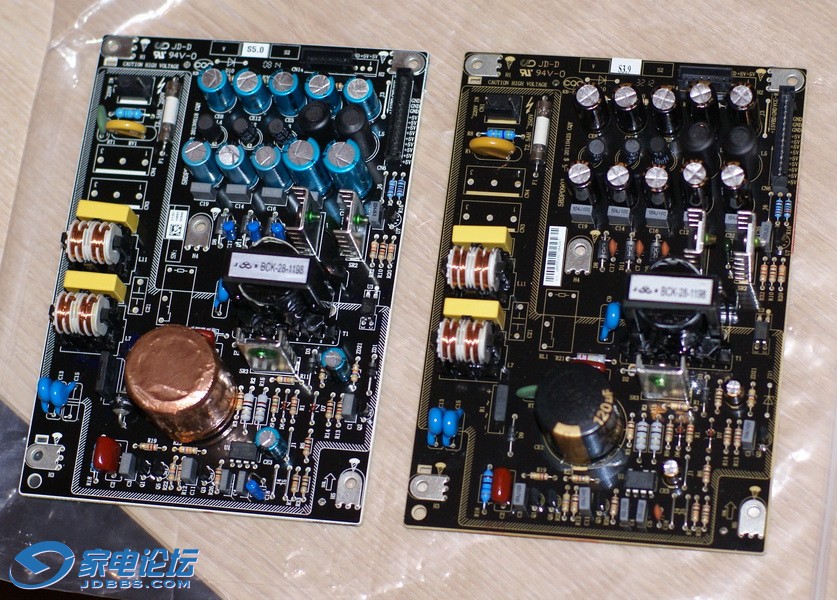

五、改磨板与原厂的比较

由于出厂时间不同，电源电路板的底色有些不同


主要改磨是电容部分

注意改磨大电容

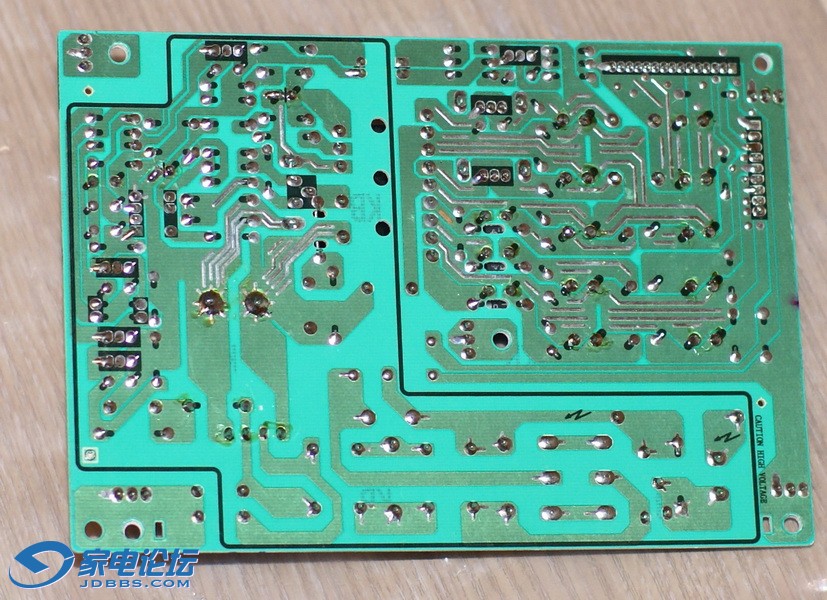

电源板的底部焊接情况


电源线

六、改磨版的安装

安装非常方便，用一把螺丝刀就可以安装，完成后自行比较效果，根据商家的承诺，不满意可以取下后无条件退货。试用几天后满意的话，需要将换下的电源板回收给商家。下面是安装图，
还有一个小技巧，不用模拟输出的话，可以取下模拟板电源线的一头，也可以改善数字板的音视频。


OPPO BDP-103安装改磨套件开机一次正常


七、改磨的实际效果与自助改磨版的意义

改磨后BDP-103 HDMI视频的黑位有明显的改善（由于屏摄误差太大，这里就不上屏摄）、另外HDMI音频的低音明显丰富很多，电源板改磨与动辄成千上万的天价发烧电源线、音频线、HDMI线还是相当实惠的，当然要想获得效果，改磨后的BDP-103D也要采用比较优质的线材才行。

OPPO BDP-93/103/103D自助改磨版可以在家里自行安装，改变了以前必须邮寄机器，不满意效果无法回退，节省了运费，而且无风险。由于OPPO 95/105/105D的电源板安装比较复杂，改磨的内容不尽相同，目前用户不大可能自行拆卸及自行安装改磨套件，所以也不会推出这些机型的改磨自助版。

hxn570 · 发表于 2014-9-1 10:32

电解本来就有铝壳屏蔽再加铜膜有意义吗？

morehd · 发表于 2014-9-8 17:34

hxn570 发表于 2014-9-1 10:32
电解本来就有铝壳屏蔽再加铜膜有意义吗？

根据商家的测试，还是有点用的，

据说还有一个用途，就是一眼看不到电容的型号，起到保密的作用，现在网络抄袭很厉害，商家之间的抄袭更厉害

金金 · 发表于 2014-9-8 21:15

等我入了OPPO，我也来改

影音次时代 · 发表于 2014-9-8 22:04

交易区新帖推荐

开关变压器次级电压滤波，不分一级二级，一律用红宝石高频低阻电容，这个用法肯定是不对的。

IRC163坛友磨机都是很有讲究的，第一级滤波应该采用高频低阻的日化/nichicon 的Hz电容，第二级应该用ROE或ELNA的音频电容，这两道关的电容用处是不一样的。

另外主滤波无非就是日化KMG，或者nichicon的KX，除掉这两种以外，还真没有一种电容能做到声音画面兼顾。飞利浦BC蓝壳的声音尚可但图像色彩不好，松下电容图像有层雾，红宝石电容声音音乐性尚可但图像色彩偏淡。

影音次时代 · 发表于 2014-9-8 22:07

这个商家的主滤波方案，没猜错的话，应该是跟irc163坛友的雷同，irc163坛友是先锋系列蓝光机以及OPPO 蓝光机磨机方案的制定者，他的方案早几年就在各论坛发表了，商家当然不会放过这个机会，反正有现成的帖子看。

morehd · 发表于 2014-9-20 21:24

还有人关心，自己顶顶，

morehd · 发表于 2014-9-20 21:27

这个帖子的信息没改，再补充一下磨改的信息：

磨改好的开关电源，现在采用飞利浦整流电容、三星整流桥、摩托罗拉整流管、飞利浦电解电容、日本Rubycon电容等电子元器件

seikoku · 发表于 2014-9-26 22:28

咋不用固态电容啊

morehd · 发表于 2014-9-27 14:43

seikoku 发表于 2014-9-26 22:28
咋不用固态电容啊

我不过试用一下，其他的要问商家

morehd · 发表于 2015-3-8 20:43

新年关注一下

LIUMING831227 · 发表于 2015-9-4 20:22

十分想看看

partpart · 发表于 2016-1-27 22:08

看看

cc99 · 发表于 2016-1-29 23:00

OPPO 93/103/103D电源改磨DIY自助版，还有货？
