求助电路达人

whoise · 发表于 2014-8-3 09:27

您需要登录才可以下载或查看，没有账号？注册

x

收藏 2014-8-3 08:25
如图是机器狗的电池接口电路板。
电池没了想自己接电，请问能看出来哪个接正哪个接负吗？共六个脚。
防三出 e10 480

jinyy1201 · 发表于 2014-8-3 09:36

只看过机器猫

zhangfei21 · 发表于 2014-8-3 09:39

这个还真不好判断，不过两端看上去应该是负，只是正极不好看了，图片太少，不详细。

lcl800212 · 发表于 2014-8-3 10:04

这个好找，找到电路板上最高耐压值最大容量的电容器，这个电容通常是电路的滤波电容，这样就可以找到正负极了，试试吧，祝您成功!

银河哥哥 · 发表于 2014-8-3 10:06


tzz9111 · 发表于 2014-8-3 10:15

银河哥哥发表于 2014-8-3 10:06

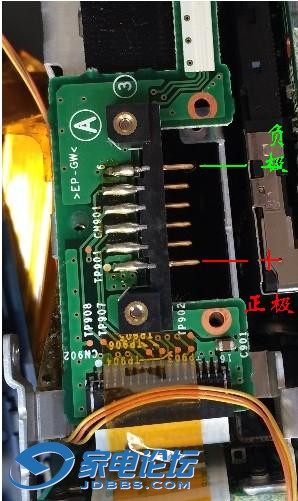

两端上面为负极，下面为正极，中间是电池识别、温度检测断口，如图：

正解，要是接电源直接接这2极就行了，但要是接电池只接正负极可能无法实现充电。

窗角一抹蓝天 · 发表于 2014-8-3 11:06

原来是小白啊 · 发表于 2014-8-3 21:36

银河哥哥发表于 2014-8-3 10:06
两端上面为负极，下面为正极，中间是电池识别、温度检测断口，如图：

牛逼中间是怎么看的

whoise · 发表于 2014-8-7 21:40

银河哥哥发表于 2014-8-3 10:06
两端上面为负极，下面为正极，中间是电池识别、温度检测断口，如图：

谢谢银河，这么接确实通电成功。
