用KSS240A 替代KSS273 系列光头成为可能！

leonchen1982

   我也是通过网络上一篇关于介绍KSS240A的文章，受到启迪KSS240A 有两种版本，其中一种就是M52104Fp ，与作为索尼最后一批固定光头读取系统KSS273A KSS273B的原理图上是一致的。



但是实际使用中并不是那样的，请看以下图片，

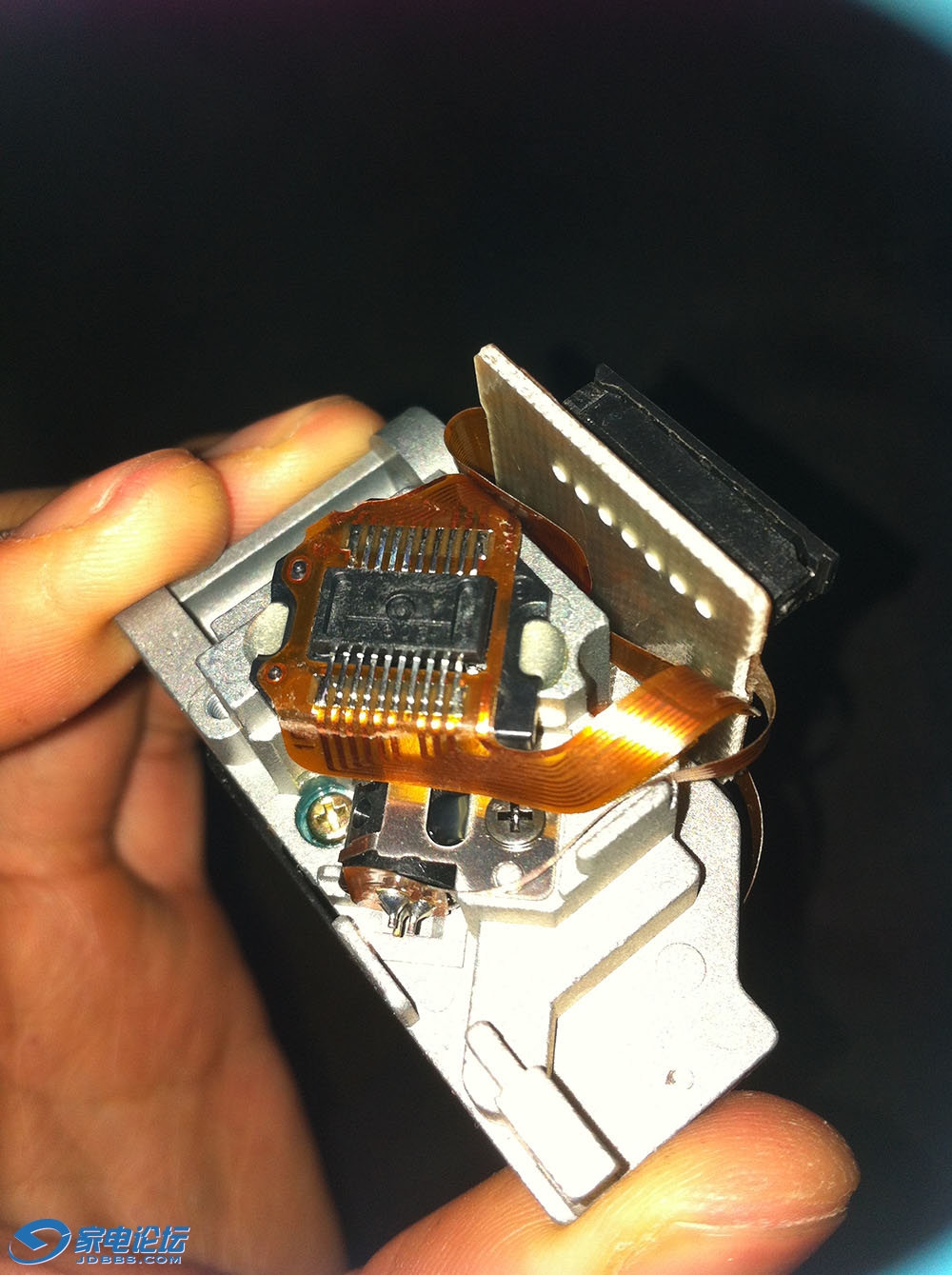

这个是KSS273B ，与KSS273A接受靶一致，线路部分有所区别。

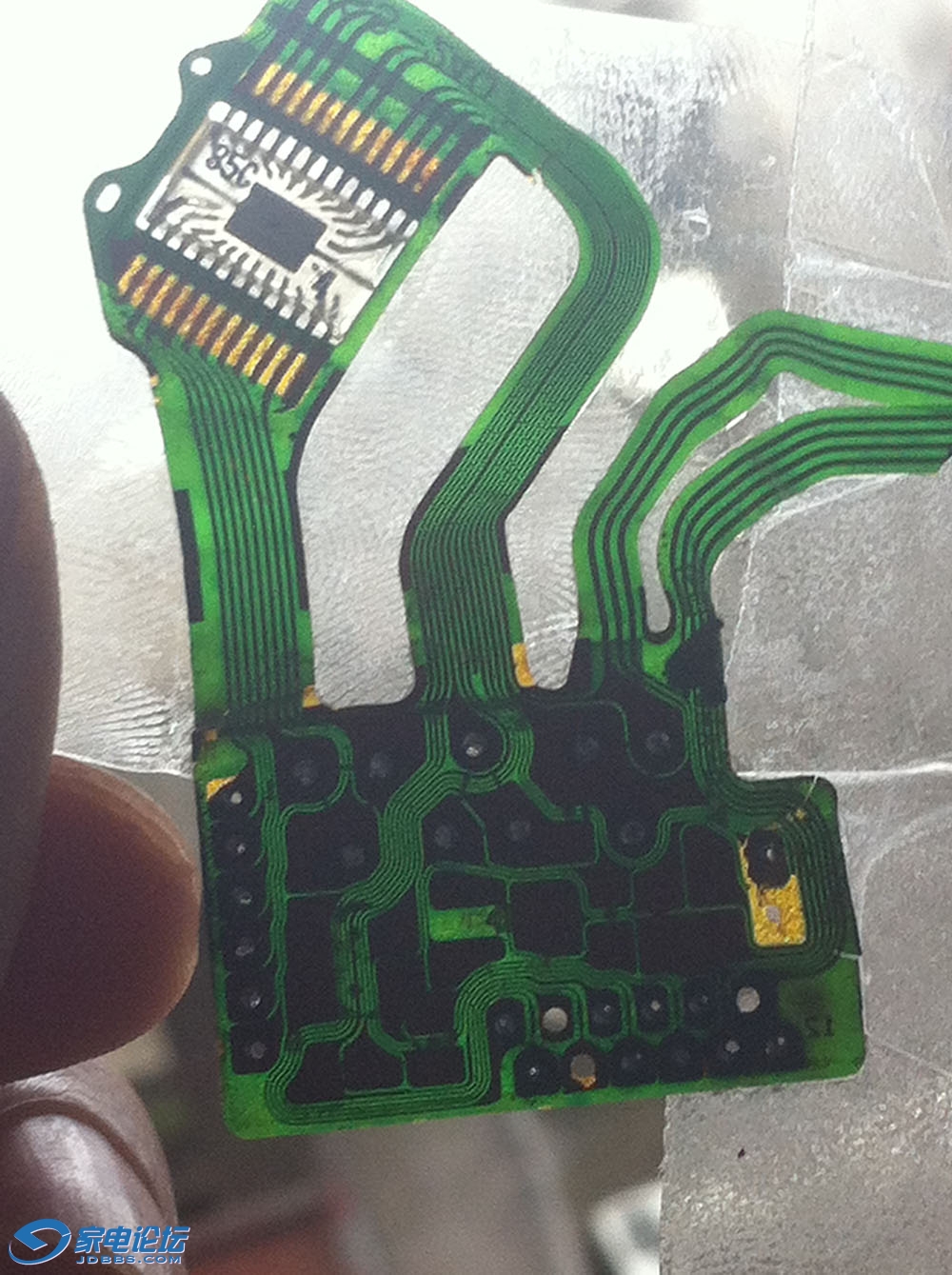

这个就是最常用的KSS240A。
可以看出一个是黑色的20针写着7606的光靶，另一个是透明的24针通用的KSS240A的光靶，我想应该就是M52104Fp。

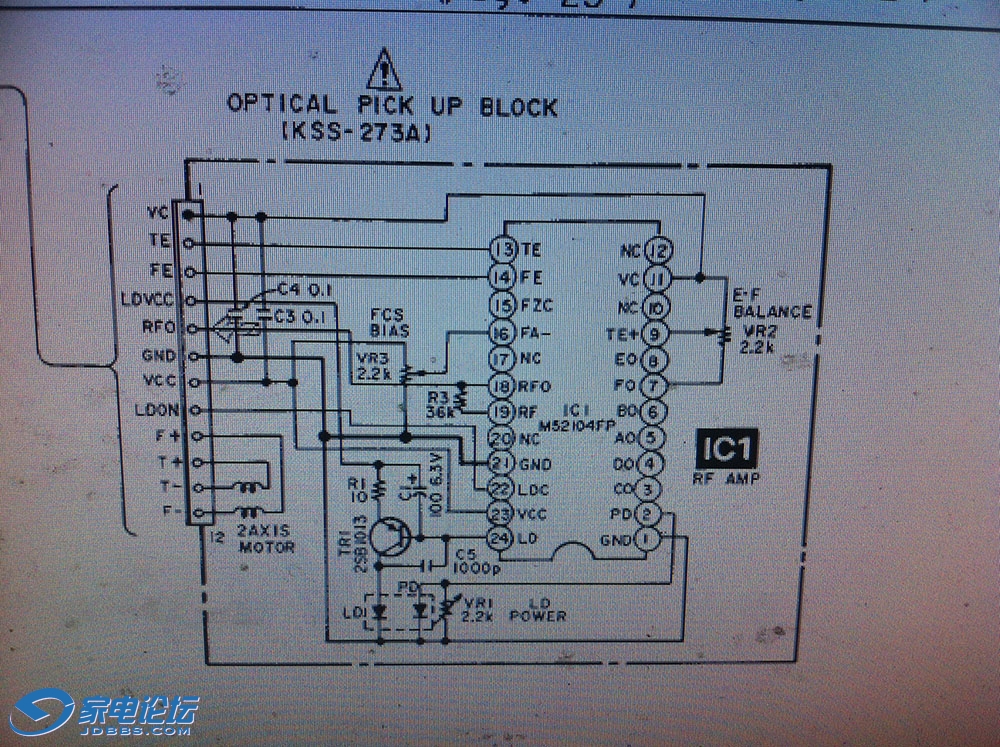

最初不太明白原理图上KSS273A 同样是M52104Fp，用的电阻电容都是一样的参数，就是在KSS273A LdVCC，与KSS240A FZC 这个端口不一样，我试着在KSS240A线路图上修改一下两个线路

改好的KSS240A连接CDP-Xa55Es，光头未有任何反应。后来一边参照原理图，一边看实物图，发现不光是原理图上的12P看似是一样排列，但实际KSS240A相对于KSS273系列是交叉排列，需要用异面12P的排线连接才可以。

那样只能说刚成功了一半，想要用KSS240A取代KSS273A，需要把整个激光管、接受靶都替换上去。这一步需要考验耐心，和一定的技术。

leonchen1982

交易区新帖推荐

先站个位

甲壳虫-77

这里不适合谈技术，适合吵架！

wuhui

sony的激光管、接受靶换任何一个在没有专业仪器的情况下成功的可能性都不大。飞利浦因为激光管、接受靶都做在一起更换的可靠性比较高。

gq1220

强帖要顶，lz既然发了这个帖子是不是已经成功了

leonchen1982

交易区新帖推荐

是的，成功了三个因为自己用够用了，因为自己也是业余的，需要点时间继续把经验分享给同样有兴趣的朋友。

leonchen1982

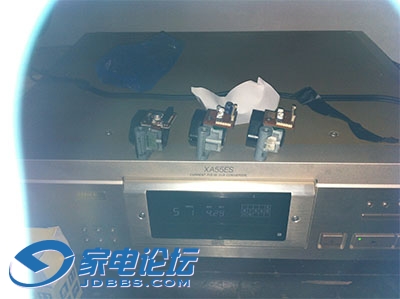

左边和中间的是成功改装的KSS273A，还有一个在CD机里服役，右边一个是KSS273B。

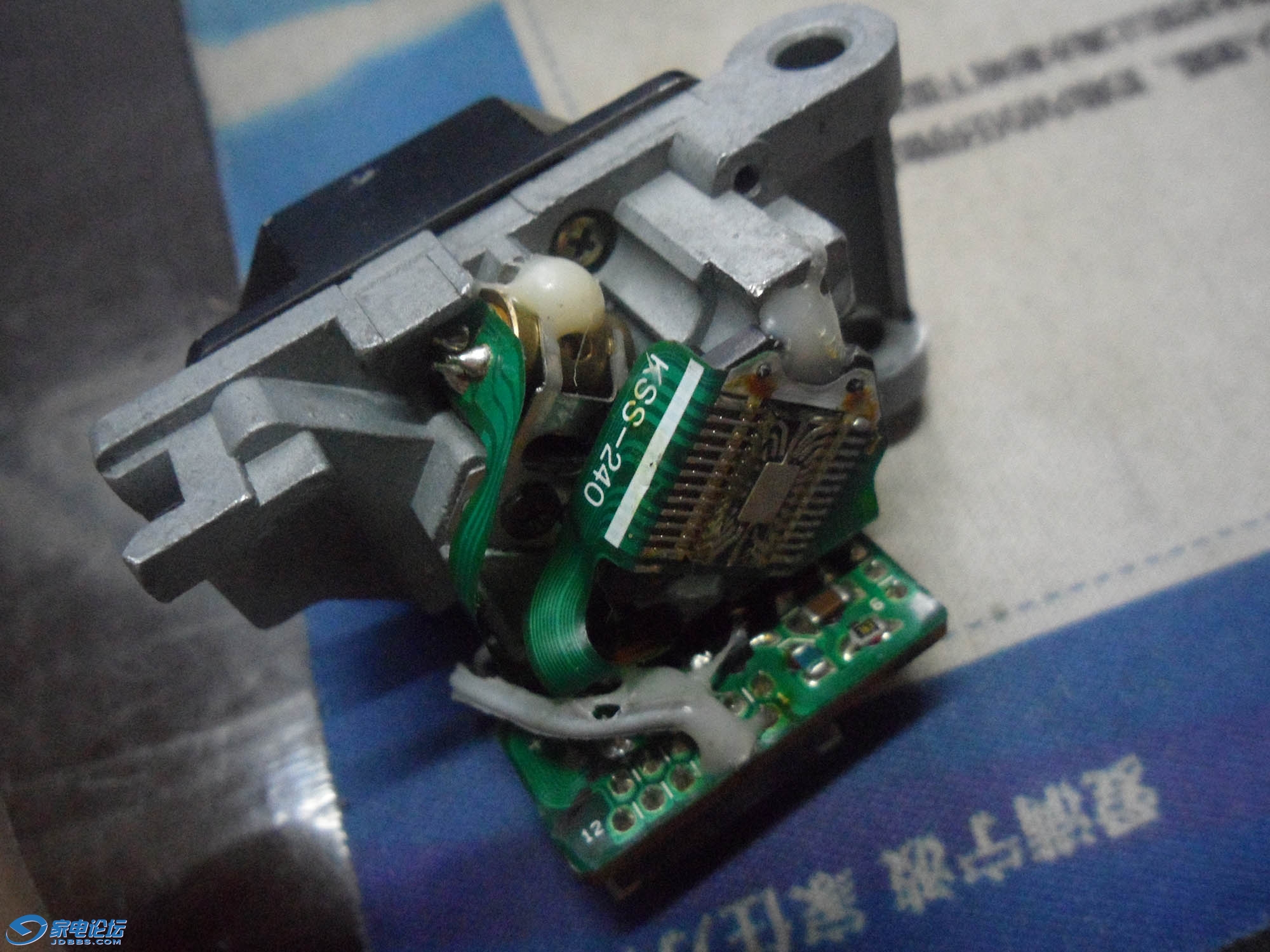

改装后的KSS273近图

原装的KSS240A

替换的过程是漫长的。先要在一台正常读取KSS240A光头的CD机我的是CDP-497，成色垃圾但是的确帮了我很大的忙。

确定那个能秒读的KSS240A

，首先需要用6齿的螺丝刀T6，
将原装KSS240A的两个螺丝拧下，还有一个不需要也拧不下来，

顺时针转动物镜，不要扯断那条排线，

用电烙铁小心取下连接聚焦和循迹的连接线.

leonchen1982

用需要用热风枪最低那档温度对准胶水稍微吹一下，用尖嘴钳轻轻敲开，取下带铜环的激光发射管和白色的接收靶装入KSS273。
.
然后就是需要对调整发射管和接受靶的位置了。这一步很难完成。

二派

你好，我看了你的光头改造非常佩服，其实第一步完全可以不用，因为xa55es给273光头的ld vcc供电是 光头到位后5v电压通过光头位置开关供电，ld on信号给出后使光头发光，，240a光头是vcc和ld vcc供电直接连接  ，唯独区别是273光头控制三极管光头不是一直带电而已，只需把240光头连接线对应好，把接收发射移植273上，最后一步简直太难了

浮云一切

大师级

GYXM23

谢谢分享！
