家电老五

因计划组建影院系统，换台带后级功能功放，试出柴尔演奏家ZD120。
2003年从当地代理一手购入，花费4850元（很惭愧，当时约半年工资了{:soso_e105:}），收据说明书遥控器都在，只少了包装箱。
购入后工作开始忙了，发烧热度也退了，机器基本是闲置，一年难得开几回。
整机全正常，没动过一根线一个元件，输入端口的防尘帽子都在，外表除了因顶盖直接放cd机搞花了，其它很新；机器里面有尘，部分螺丝功率管表面有锈迹（猜想是长年累月不开机，回南天时造成的），完全不影响声音。经典、绝版，试寻有缘人！
价格：2800元，不讲价不包邮不pm，想好了再联系，优先自提，外地可出，先款或中介。
联系方式：麻花藤：6久10三618  手机：138二二6壹二三18
坐标：广东肇庆

家电老五

{:soso_e113:}例牌，附枪文：
柴尔ZD-120 演奏家

荣获第六届国产音响展“专家组一致好评”称号
ZD-120合并式功率放大器。爱称“演奏家”它是音乐名家系列功放中的其中一员 继承了“指挥家”的主要优点，并在电路上作了适当的调整。使之音乐表现为纯与真的有机结合，而动态表现可满足爱乐人士的要求。
本机为整机箱双单声道设计，左右声道电源放大器等各自独立。致使整机音场定位准确，声道隔离度高。

柴尔ZD-120合并式放大器的外观非常漂亮，造型、旋钮、按钮的配搭充分体现了金属的自然质感，且加工的精 度也相当高，是一个设计完成度非常高的产品。
　　12mm厚的铝合金面板算不上厚，但由于整体（箱体）上色泽的统一，加之做工比较精细，让人有浑然一体的感 觉，所以视觉上非常协调。面板上的功能按钮、旋钮等采用的是凹入式的设计，相对于面板的平面，仍有一个视觉 上的变化，而凹入部份所形成的碗形坑，由于光线的反射，更增添了面板的“动”的一面。
　　ZD-120合并式放大器的散热器比较特别，不是那种常见的翅形结构，而是在一长方体（440mm×120mm×47mm） 的铝型材上钻了16个椭圆形的坑，理论上它比翅形结构的散热片的散热效果要好，此外由于此散热器仍是作为放大 器箱体的左右侧板，因此其外侧边加工成波浪状，而散热器上的16个椭圆形孔则完全予以暴露，与放大器上盖板左 右侧的三排小孔形成视觉上的对比，也令一款金属味很重的设计变得生动起来。

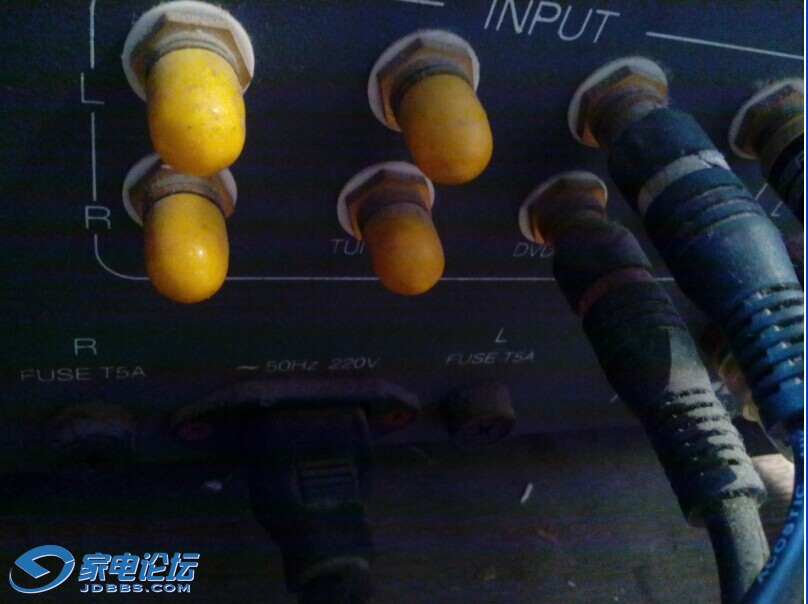

　　ZD-120的后背板的输入，输出端口，电源插口的排布非常之平衡，4组讯号输入端口，电源插口位于其下，两 边则为左、右声道电源保险丝座，2组扬声器输出端口则位于讯号输入端口两侧，典型的HI-FI放大器端口设计。
2、 内部工艺及用料

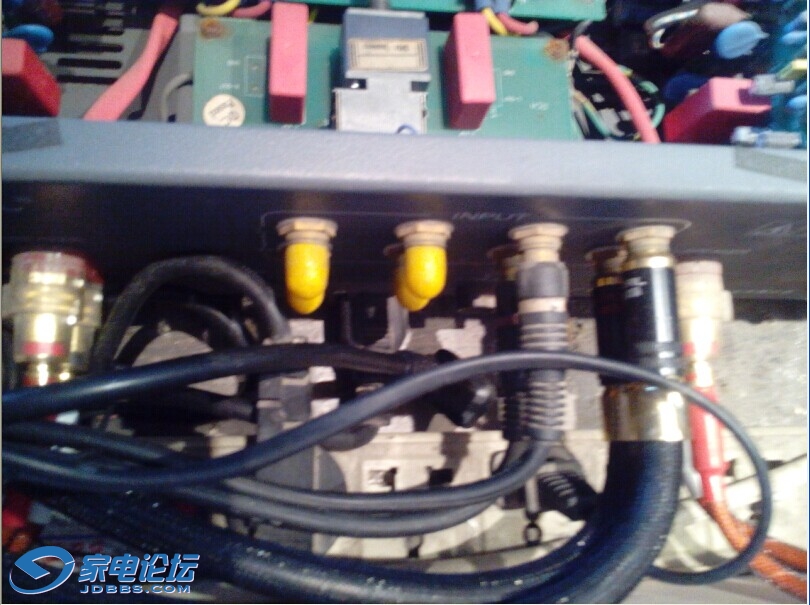

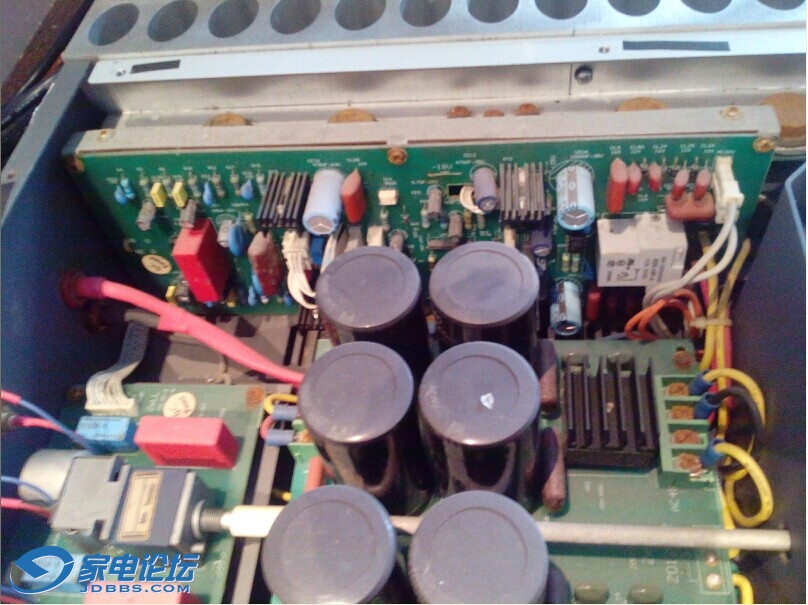

　　ZD-120合并式放大器的内部工艺很紧凑，排布是以功能分类的形式来布局的。左右声道放大器电路板通过支架 安装于箱体的侧板上，输出晶体管由于采用金封管，所以是先通过一铝板固定再与散热器相连，这与采用传统的塑 封管有不同，因此这一部分的安装结构较采用塑封管的结构要复杂一些，视觉的美感要略为减分了。
　　看得出，ZD-120的设计者对电源及线材的使用非常之注重，电源变压器为两个直经110mm 500VA的环形电源变压器（比一般的环形电源变压器要高许多，相信这样做是为了减少在机器内所占的空间）。整流滤波采用专门的线路 板安装，整流用大电流低内阻硅桥，滤波电容每路为4万微法。电源的引入与输出端接线不是焊在线路板上，而是通 过专用的接线端子予以联接，更为难得的是220V电源引线，降压后的电源线，整流滤波输出的直流端引线都采用了 不同材质的线材，用发烧友的话说，那就是够 “发烧了”，如此有针对性的用线也体现在讯号输入端，及扬声器接 线端子。柴尔是以胆机打开HI-FI市场大门的，近年来晶体管放大器杰作不断，关键还是认真、对市场的了解、以 及设计者对HI-FI的认知。
　　当然，作为发烧友推崇的WIMA电容，电动式音量电位器等在此机内也不难找到踪迹。至于输出晶体管左、右声 道各用了两对MJ15025、MJ15024金封管。
3、 电路特色
　　ZD-120合并式放大器为典型的双单声道设计，左右声道、电源、各自独立。
　　前置放大电路使用高速运算放大器OPA504P设计，配合恒流精密稳压电源供电，以求得高的瞬态响应速度及解 析力。
　　电压放大采用三级达林顿放大电路，以保证能有足够的电流去推动输出电路。末级输出晶体管采用摩托罗拉原 厂配对金属封装音频专用功率管MJ15025、MJ15024。以往，我曾经多次与放大器厂家讨论放大器的“力度”问题，很 多厂家多注重前级与末级，对推动级往往予以忽略，许多进口放大器体积并不大，变压器也不大（材料相对要好）， 但“力度”是公认的好，没别的，还是一个设计问题，即推动级的设计比较到位，没有足够的电流及速度，输出级 就难有好的表现。这是不争的事实，问题是否予以重视。ZD-120推动级采用三级达林顿放大电路，应是一种比较好 的设计。
　　电源的设计在这台放大器中予以一个很重要的地位，这是非常对路的设计，因为放大的过程，实际上就是一个 能量转换的过程，这是根的问题。
　　作为电路的设计特点，有几点还是值得留意的。除末级功率管工作于AB类外，其余均工作于甲类；无大环路负 反馈，只设级间负反馈；过载保护电路采用光电检测、可控硅锁存方式等等。
4、 主要性能指标及参数
输出功率：120W×2（8） 240W×2（4）
频率响应：20Hz-20kHz（±0.2dB）
信噪比：96dB
消波失真THD：0.1%
输入灵敏度：260mV
体积/重量：430×120×400（mm）/24kg

家电老五

柴尔ZD120功放

《音响世界》 2002.7 第117期 毅伟

　　查找惠普公司提供的资料，推荐维真5号MKⅡ音箱搭配的放大器中，柴尔放大器也正在其上，让人颇感高兴与意外，真是英雄所见略同，另外推荐的放大器还有则是德国多能士TA2300合并机、美国SONIC FRONTIERS前级与ROTEL后级组合、KRELL 300I等等，对于这些高价位的进口机器，无疑ZELL ZD120的性价比更高，搭配的亲和力更强。

　　试听与组合过程中，柴尔ZD120的确给我留下了非常好的印象。本来我与柴尔ZD系列的多台高档次HI-FI放大器接触时间并不十分长，但这个系列器材所拥有的那份大气豪放、自然而朴实的特质却一直让我印象深刻，笔者周围还有许多朋友也视其为至爱，除了进口名牌音箱，也有用来搭配惠普写真2号、维真一号等高档音箱的先例，而且效果相当出色，而十分重要的则是柴尔ZD系列放大器（包括ZD-120）力度好、准确度高，可以充分挖掘出音箱的实力。

　　当然，ZD120的素质也是有目共睹的，在第六届国产影音器材大展上，它就曾获得专家组的致好评。ZD120外观设计颇具特色，厚实稳重、颇具阳刚之气的银灰色机身、和谐流畅的面板设计富有美感，特别之处还包括ZD120外露式散热器由一块整型铝材加工而成，带有波浪型曲线以及一排椭圆型的散热孔，使其外观更加美观，牢固稳重。不难发现，它与维真5号MDII的稳重精美的外形如出一辙，同属高水准的机种。

　　不难发现，ZD120的制作、设计与维真5号一样严谨，它采用左右声道完成独立式结构，采用了ALPS电位器、两只500VA环形变压器、8只 10000Μf/63V的滤波电容、金封整流桥、4对摩托罗拉金封对管，电路则由三级达林顿放大组成，简捷明快，符合"简捷至上"的音频设计原则，避免了元件过多、电路复杂对音质产生的负面影响，而且在音频的关键部位还有红色WIMA电容等等补品元件的使用。

　　纵观ZELL ZD120，从外型与内部电路及布局而言，并没有标新立异，显得十分朴实与自然，而且在每一点的设计上都经过了严格的推敲，是国产放大器中的高水准设计，与惠普维真5号的配合，显然是综合体现出了国产音响的高水准。

　　在具有120W×2驱动功率的ZD120推动下，维真5号MKII超值版的演绎是让人动容的，平衡中性，流畅自然，厚实饱满的中频，强劲有力的低频，加上延伸极佳的高频，颇具韵味，而且气势庞大，动态惊人，但却收放有余，这是合理的搭配与组合的奇妙。

　　在它们与我相伴的数十日里，让我对这套实力型组合有了更我更深的认识。其间，还采用了马兰士SA-14超级CD碟机、山灵CD-T100胆CD碟机等近期十分热门的音源，以验证它们的适应性，却从中感受到了高水准的音源对于系统重播的重要性。

　　文中不再一一列出所听的唱片及听碟感受，因为这段时间里，笔者试听的软件多达近百张，包括XRCD、HDCD、SACD等等，如果列出将是一份长长的清单。但试听过程中，维真5号MKII与柴尔ZD120却让这些软件的效果发挥得十分充分，别有新意。钢琴、弦乐、歌剧、交响音乐、欧美流行歌曲都是笔都所爱，它们在这套系统中的表现真实、舒展、流畅，表达出了音乐的美好。

　　实际试听可以感受，这套系统十分强大的优势在于落地式大音箱与大功率放大器的组合，在这种状态下，相对于许多发烧友热衷的小型合并机与书架箱，低音是丰满的，动态是强大的，音乐的气势可以充分地体现，这对于大型音乐的重播自然是十分重要，而在小品、人声的再现中，也因底力充足，声音饱满结实、稳重清晰，这也正是不少资深音响爱好者喜欢大型系统的原因。虽然对于顶级大型音响系统，维真5号MKII与ZD120的组合只能称之为中型系统，但在20、30平方米的环境下，也已可以展现出勃勃生机与气势，效果让人称快。

　　许多的感悟在试听维真5号MKII与ZD120这一佳配时涌动：好的声音源自好的器材、好的搭配，HI-FI声效表现、音乐感情表达同样重要，一套资金投入不多，但两者同时兼顾的器材组合十分少见，维真5号MKII与ZD120这一超值佳配的确值得推荐。

家电老五

{:soso_e113:}继续枪文：
柴尔ZD-120合并机放大器
    1、 外观

    柴尔ZD-120合并式放大器的外观非常漂亮，造型、旋钮、按钮的配搭充分体现了金属的自然质感，且加工的精 度也相当高，是一个设计完成度非常高的产品。

    12mm厚的铝合金面板算不上厚，但由于整体(箱体)上色泽的统一，加之做工比较精细，让人有浑然一体的感 觉，所以视觉上非常协调。面板上的功能按钮、旋钮等采用的是凹入式的设计，相对于面板的平面，仍有一个视觉 上的变化，而凹入部份所形成的碗形坑，由于光线的反射，更增添了面板的“动”的一面。

    ZD-120合并式放大器的散热器比较特别，不是那种常见的翅形结构，而是在一长方体(440mm×120mm×47mm) 的铝型材上钻了16个椭圆形的坑，理论上它比翅形结构的散热片的散热效果要好，此外由于此散热器仍是作为放大 器箱体的左右侧板，因此其外侧边加工成波浪状，而散热器上的16个椭圆形孔则完全予以暴露，与放大器上盖板左 右侧的三排小孔形成视觉上的对比，也令一款金属味很重的设计变得生动起来。

    ZD-120的后背板的输入，输出端口，电源插口的排布非常之平衡，4组讯号输入端口，电源插口位于其下，两 边则为左、右声道电源保险丝座，2组扬声器输出端口则位于讯号输入端口两侧，典型的HI-FI放大器端口设计。

    2、 内部工艺及用料

    ZD-120合并式放大器的内部工艺很紧凑，排布是以功能分类的形式来布局的。左右声道放大器电路板通过支架 安装于箱体的侧板上，输出晶体管由于采用金封管，所以是先通过一铝板固定再与散热器相连，这与采用传统的塑 封管有不同，因此这一部分的安装结构较采用塑封管的结构要复杂一些，视觉的美感要略为减分了。

    看得出，ZD-120的设计者对电源及线材的使用非常之注重，电源变压器为两个直经110mm 500VA的环形电源变压器(比一般的环形电源变压器要高许多，相信这样做是为了减少在机器内所占的空间)。整流滤波采用专门的线路 板安装，整流用大电流低内阻硅桥，滤波电容每路为4万微法。电源的引入与输出端接线不是焊在线路板上，而是通 过专用的接线端子予以联接，更为难得的是220V电源引线，降压后的电源线，整流滤波输出的直流端引线都采用了 不同材质的线材，用发烧友的话说，那就是够 “发烧了”，如此有针对性的用线也体现在讯号输入端，及扬声器接 线端子。柴尔是以胆机打开HI-FI市场大门的，近年来晶体管放大器杰作不断，关键还是认真、对市场的了解、以 及设计者对HI-FI的认知。

    当然，作为发烧友推崇的WIMA电容，电动式音量电位器等在此机内也不难找到踪迹。至于输出晶体管左、右声 道各用了两对MJ15025、MJ15024金封管。

    3、 电路特色

    ZD-120合并式放大器为典型的双单声道设计，左右声道、电源、各自独立。

    前置放大电路使用高速运算放大器OPA504P设计，配合恒流精密稳压电源供电，以求得高的瞬态响应速度及解 析力。

    电压放大采用三级达林顿放大电路，以保证能有足够的电流去推动输出电路。末级输出晶体管采用摩托罗拉原 厂配对金属封装音频专用功率管MJ15025、MJ15024。以往，我曾经多次与放大器厂家讨论放大器的“力度”问题，很 多厂家多注重前级与末级，对推动级往往予以忽略，许多进口放大器体积并不大，变压器也不大(材料相对要好)， 但“力度”是公认的好，没别的，还是一个设计问题，即推动级的设计比较到位，没有足够的电流及速度，输出级 就难有好的表现。这是不争的事实，问题是否予以重视。ZD-120推动级采用三级达林顿放大电路，应是一种比较好 的设计。

    电源的设计在这台放大器中予以一个很重要的地位，这是非常对路的设计，因为放大的过程，实际上就是一个 能量转换的过程，这是根的问题。

    作为电路的设计特点，有几点还是值得留意的。除末级功率管工作于AB类外，其余均工作于甲类;无大环路负 反馈，只设级间负反馈;过载保护电路采用光电检测、可控硅锁存方式等等。

    4、 评价与搭配

    声音厚实，能量感、质感强，中规中矩，并多少还带有点胆机的味道。作为清晰度的几个相关参数，清澄、圆 润、明亮、丰满、柔和的得分以中上居多，层次感、力度也属中上水准(同价机相比)。整体评价，属该价位机中值 得推荐机种。

    由于声音的中性，驱动力、控制力良好，因此扬声器搭配的适应性要宽一些,类似于ATC 10、卓丽2这一类的低灵敏度扬声器也能推到8、9成的效果,相信您该知道如何配扬声器了吧。

    5、 主要性能指标及参数
    输出功率:120W×2(8) 240W×2(4)
    频率响应:20Hz-20kHz(±0.2dB)
    信噪比:96dB
    消波失真THD:0.1%
    输入灵敏度:260mV
    体积/重量:430×120×400(mm)/24kg
    价格:4800元

如意郎君

受了ZD80的刺激？

sxxuejun

不用介绍，是台经典的机器。

心静而慧

大物呀....

家电老五

sxxuejun 发表于 2014-6-19 10:13
不用介绍，是台经典的机器。

呵呵，绝版了，二手市场罕见。以前推丹拿52se，现在推杰作唯美2，效果都不错。谢帮顶！

anluochicony

端州区吗？

家电老五

anluochicony 发表于 2014-6-19 10:42
端州区吗？

是的，能自提最好

全新隆

看来我也要把我这台柴尔zd200指挥家放上来凑热闹了！

jaylee2000

{:soso_e100:}

742034177

造型很不错的机子！

danzhan

求柴尔zd200指挥家遥控器，谁有

家电老五

danzhan 发表于 2014-6-19 14:23
求柴尔zd200指挥家遥控器，谁有

{:soso_e120:}11楼那位有啊，可以联系他，顺便帮俺讨点搭车费
