直播打磨ETC 功放

81702175

    近日闲下来无事，打磨ETC专业大功率功放，由于没有资料 只能根据实物图手工画出原理图。在网上搜索了一下ETC功放电路图发现此功放电路图跟QB－6360电路图一样 除了推动级跟输出级功率管型号不一致其他部分都相同，还有就是这台功放实际是由4个功放组成的，每边2声道桥接组合一个声道，也可以改成4个声道，这个是后话此处不讨论。下面说一下此功放设计特点跟原理，

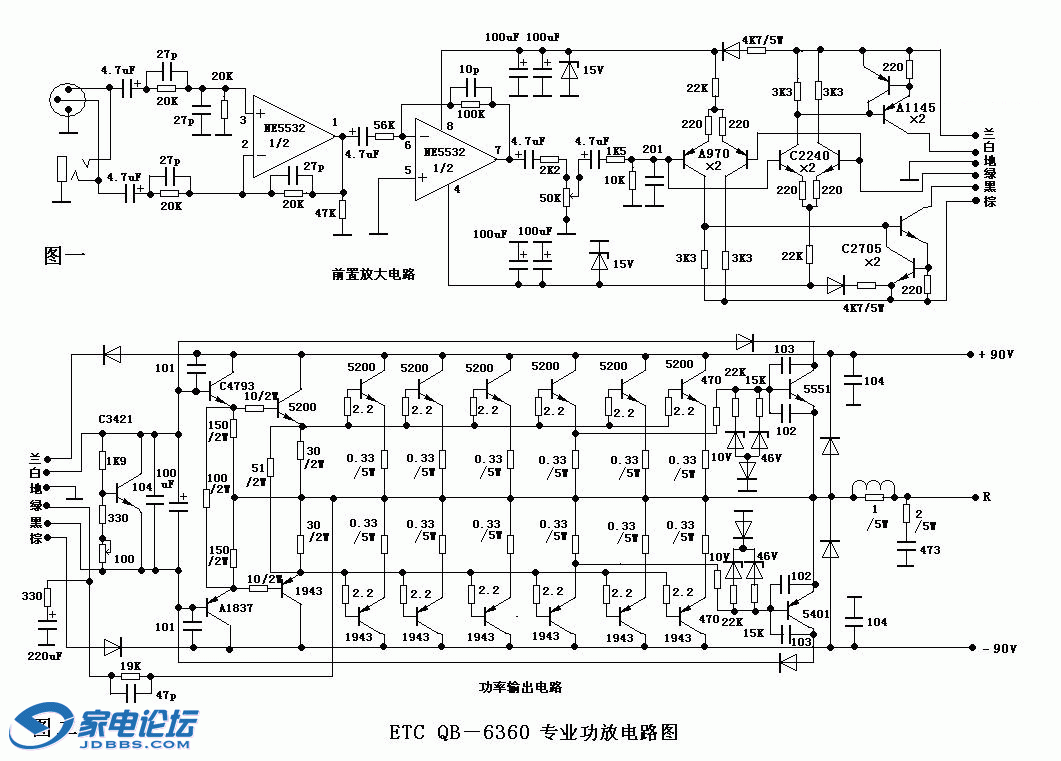

  该机属纯后级功率放大器，图一是单个声道的前置放大电路，信号输入端的卡侬插座和6.5大插座均采用平衡式输入方式。由三芯线输入的热冷端信号分别送到运算放大器NE5532的正反相输入端，放大后信号经音量电位器控制后送到OCL功率放大电路。该机把运放输入和与后面的电压放大部分推动部分输出分开，与前置电路设置在一块电路板上，用铝壳屏蔽这是该功放的特点之一。这样设置能有效的减小后边大电流电路分布干扰和功率元器件温度升高的影响。输入级采用双差分电路。电压放大采用复合管放大方式是又一特点，高倍率的电压放大为后级提供足够的驱动电压。 图二是一个声道的OCL电路的电流放大和功率输出部分组成的功率板电路图，两个声道组成成一块电路板安装在各自的大散热片上。连接线把前置的正反相驱动电压送到功率板，又把功率板上的正负电源、接地线、末端反馈信号送到前置板。电流放大采用两级放大是它的第三个特点，先是一对中功率管，接着又是一对大功率管。推动级采用大功率的三垦对管2SC3858.,2SA1494可见其输出功率非同一般。功率输出使用4对2SC3858、2SA1494，供电电压是正负65V，最大输出功率应接近千瓦

老浦东

交易区新帖推荐

ETC工艺很差嘛。{:soso_e113:}{:soso_e113:}{:soso_e113:}

酒池肉林

前排插入！！

平和

继续插{:soso_e113:}

上海老娘舅

{:soso_e113:}{:soso_e113:}{:soso_e113:}{:soso_e113:}{:soso_e113:}{:soso_e113:}

81702175

交易区新帖推荐

现在说一下这台功放的设计与工艺，1     .机内整体布局分成左、中、右三室，左、右室为A、B通道独立放大区，互不干扰，提高通道隔离度和放大器的对称性。中室为电源部分，与左右通道钢板隔离，变压器初级加屏蔽层接地，极大地降低了电源部分的电磁辐射，保证A、B通道而不受干扰,大大地提高了信噪比。使音质更纯真。放大器的工作稳定性，也得到了极大的提高。

2    .机内左、右室A、B通道放大器组件，铝散热器与机箱隔离，防止了机内直流高压，对机壳的渗漏，提高了安全性。所有组件模块化设计制作，抗振抗摔强，安全可靠，不易损坏。

3.    机内左、右两室散热风机，由外向内直接吹风散热，风阻小，散热效果好。在风机顶加贴海棉，以阻倒回风，大大提高了风机效率，降低机内温升，提高了整机稳定性。同时采用温控感应器，控制风机工作：当散热器温度低于50℃，风机不工作；超过50℃时，风机开始工作。这样降低了功放待机时的功耗，延长了风机的使用寿命，杜绝了待机时风机运行噪声。（此处打磨已经去掉风扇，杜绝噪声）


4.机内左、右两室放大器电路板，放置于散热器之上。放大器工作时，散热器温度上升，烘烤电路板，提高元件脚与脚之间、焊点与焊点之间的绝缘度，减少因潮湿产生漏电而导致放大器不工作或损坏，提高了放大器的稳定性。同时，电路板采用双面敷铜走线，正反面均有焊盘，元件脚与电路板结合更牢固，减少了虚焊、假焊等接触不良故障，提升产品的可靠性。


5.机内中室左、右隔板上前段，开有长方形通风口，利用左右风机吹风，直接对变压器、整流桥硅、大电解滤波电容等进行散热，降低变压器、桥硅、电容的工作温度。减少以上器件因高温而损坏，提高了整机的稳定性。


保护系统说明：
整机具有全功能保护系统，保护功能如下：
1.功放电源开机由2只电源开关组成，每次一个开关单独启动，可以抑制启动电流，不影响其它设备工作和保护机内电路免受冲击。
2.开机延时接载：保护音箱免受冲击，无声开机。
3.直流输出断载保护：中点漂移和有直流输出时，防止音箱受冲击而损坏。
4.过流自动跟踪输出限流软保护：当负载阻抗过低和输入信号过激时，对功放本身和音箱保护。
5.削波压缩保护：当输入信号过大时，使功放削峰失真输出，容易损坏喇叭，本电路能自动检测压缩信号保护音箱。
6.负载短路保护：当输出短路时，短路电流过大，保护自动切断输出，保护功放，当短路解除后自动恢复。
7.过热保护：当在高温环境和低负载工作时，机内温升较快。当功率管温度超过80度时，过热保护自动起控，切断负载。当温度低于70度时自动恢复工作。
8.关机保护：关机时先切断负载，实现无声关机保护音箱免受冲击。


整机外观说明 1.整机外观端庄稳实，精细美观，具有金属质感和科技形象。2.面板、拉手和旋钮，自主设计铝质材料开模制作，面板布局合理，做工精致，整洁高档，左右配有拉手，方便搬运。3.整机由前向后开孔通风，减少风阻，增强通风量，降低机内温升。并在进风孔贴防尘海棉，以阻灰尘进入机内，提高整机工作稳定性。4.后板设计采用大面积开孔，方便出风散热。信号进出接插口、功率输出座、电源输入座和各功能开关，均选用高档器件，力保接触牢靠。位置分布，匀称合理，使用方便。电位器为ALPS，单100K，

风再起时

ETC假洋鬼子

DIY才是正道

风再起时 发表于 2014-6-18 12:21
ETC假洋鬼子

yygx123

DIY才是正道 发表于 2014-6-18 12:26

你那个水平怎么知道是假洋鬼子呢

第友

线路标准实在，只能看选件加工艺了

第友

电源电路，保护电路，指示电路等上面电路没有反映，请上传？

81702175

打磨思路，

lcsnj

楼主精神可嘉，仰慕。

yygx123

支持

81702175

   先上图在说打磨思路
