R909 你不能 HOLD 不住

番豆

这次治疗的是一台R909，问题不大，就是HOLD键断了而已，我自告奋勇来解决，但是发现，事情往往不是我们想的那么简单


拿到机器前，想的很简单，开后盖，换开完，完成！但是往往事与愿违，打开后盖才发现，HOLD是焊在电路板的正面，也就是背向后盖的那一面，方案失败！


没办法，拆电路板是必须的了

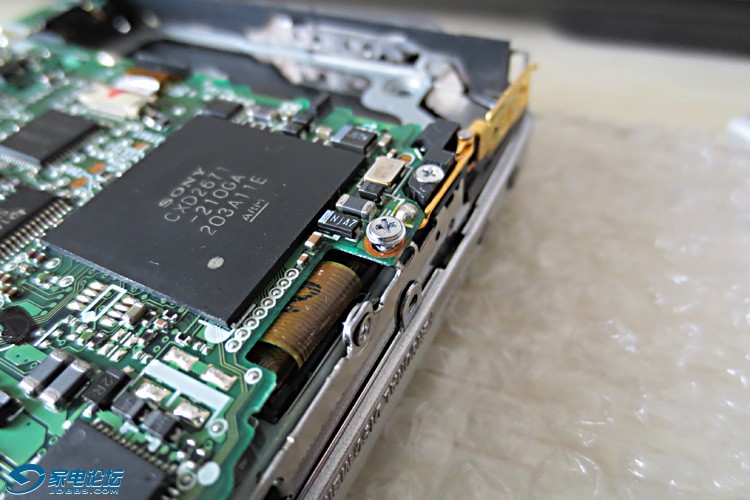

卸下主板固定螺丝，取下面板、电机、光头排线，并对录音排线，电池正、负极进行脱焊













目测了一下，要完全更换开关，需要脱焊7个焊点，其中3个功能焊点，4个外壳焊点
这里有两个方案：
1. 只更换开关滑块，这样只脱焊两个外壳焊点就行，但找滑块的时候才发现，没有更合适的零件，强行换上了一个，但是手感非常不好，没有定位感，阻尼也不好，于是方案二
2. 只能更换整个开关了，这7个焊点不是那么好脱焊的，吸锡器用不上，咱的烙铁又是淘宝最便宜那种，所以我就.......(此处省略1000字)
然后开关就被完整的取下来了，但是，仍然没有找到一模一样的开关，我在E707，E800，N10上都找了，但是没有一样的开关，最后实在无奈，在松下磁带机上找了一个HOLD键，
外观细节略有不同，中间的引脚有些偏外，但跟原开关的物理尺寸是一样的，只是注意加焊的时候，要用焊锡引一下，保证焊接牢靠

左侧为松下的HOLD键，右侧为R909的HOLD键

最后反向还原，完工！

sh000

交易区新帖推荐

手艺不错，加分。。[s:89]

az08

这都能弄断。。。求原理

周不同

手艺真好

jinyy1201

az08 发表于 2014-6-13 00:30
这都能弄断。。。求原理

拆多了呗

筋肉人

交易区新帖推荐

解密下怎么弄断的，拆开清灰，装后盖的时候对准HOLD键傻了，没拨后盖上按键去拨了机器伤得，那个塑料脆啊。谢谢兄弟帮忙修机

loveyong

感叹909电路板的用料十足。909真是部好机器。

xby777

番豆手艺不错。
这种小开关在赛格电子市场有卖的。比较妥当的办法是用风枪拆，方便一点。

sony750c2940

{:victory:}{:victory:}{:victory:}

秋日阳光

强人，好手艺。

lpvan

顶豆豆~

scj83

手艺挺好，呵呵，不过这活也不算大

ftsy

月之骑士

{:lol:}{:lol:}{:lol:}

wwwppp1980

一般情况下我对付这东西都是直接上手术刀 切断各个引脚 剩下的就好办了 一个镊子一把烙铁 非要留全尸的话 就只能先用烙铁融化焊锡 再用镊子挑起来引脚 使其与焊盘脱离 有个窍门 焊接前多融化些松香 效果会好一些
