Linn Classik Movie （惊世影院） 全方位介绍

lv0712

     近日，有幸试用一台Linn Classik Movie DI。
     网上介绍、交易Linn Classik Music的不少，但有关Linn Classik Movie的很少。
    本人根据这些日子搜集的资料加上自己的机器情况，力图以有限的素材让大家对这款影院系统做一概括了解，特别是为一些有可能入二手Linn Classik Movie的朋友们提供一些前期资料，这也是我写这篇文章的最大初衷。
    毕竟，我也是刚刚接触这个产品，无缘接触更深层的资料，加上自己的仅仅是个普普通通的爱好者，难免在下面的叙述中出现诸多不当或者错误的地方，望广大家电朋友们指正，为大家提供更准确的资料，给家电论坛的朋友增加见识，活跃论坛交流气氛。

   一、关于Linn Classik Movie版本

    Linn Classik Movie分两个大的版本：Linn Classik Movie DI及Linn Classik Movie （system）。
    Linn Classik Movie DI应为2003年推出的版本，Linn Classik Movie （system）应为2005年后推出的新版本。

   以上两个版本中，又都分两大版本：所谓的欧洲版本（或称为SCART version接口版本），以及美国版本（或称为Phono version 色差接口版本），见下图。
机器颜色有黑色、白色、银色等。

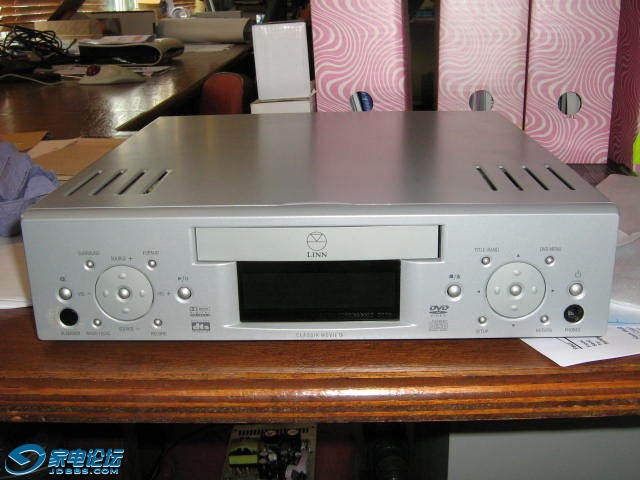

   Linn Classik Movie DI尺寸较小：H 80mm x W 320mm x D 325mm，约5公斤。
   Linn Classik Movie 尺寸较大些：H 80 mm x W 381 mm x D 368 mm，约6.4公斤。

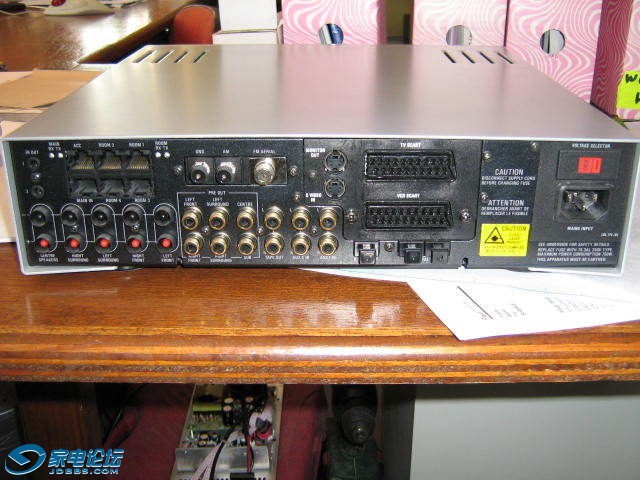

    Linn Classik Movie DI 带SCART接口，两个光纤输入，一个光纤输出：






Linn Classik Movie （system），phone版本，一个光纤输入一个光纤输出，一个同轴输入：

lv0712

交易区新帖推荐

    除了以上的分类中，还有些细小区别，根据我的观察，主要是数码接口的区别。有些仅仅有一个光纤输出接口，有些有一个光纤输入、一个光纤输出，还有的是两个光纤输入，一个光纤输出。
    早期的没有光纤输入接口，有些不便！有光纤输入，可以让这个Linn Classik Movie当独立的解码器用，或者连接一个转盘或者类似转盘的玩意（比如我的索尼D50录音笔，有光纤输出）。

    我手里的这台是Linn Classik Movie DI，欧洲版本（SCART扫把头），有两个光纤输入，一个光纤输出。
两大版本功能一样，都是75W*5（4欧）。

    入二手时候，要看清数码输入输出口，还有欧洲、美国版本的区别。欧洲版本的，可能您需要买一个扫把头转色差的线，淘宝有卖。

    二、Linn Classik Movie出厂参考价

    Linn Classik Movie DI约3000英镑，如果合现在的兑换价格，合人民币约3W元；
    Linn Classik Movie   约2000英镑，合人民币2W；
   同一时期的 Linn Classik Music，约1000英镑，合人民币1W。

   以上参考价，比如 Classik Movie分别3000、2000英镑，据我理解，并不一定代表Linn Classik Movie DI就比Linn Classik Movie高一个档次。可能在与出厂时期以及定价策略不同。

   但有一点是确定的，Linn Classik Movie比同期的Linn Classik Music要贵一倍！
   贵这一倍增加了什么呢？DVD功能、声道由原来的2声道，增加了5声道输出。

   跟Linn Classik Music相比，音质（同为双声道输出的情况下）到底是降低还是保持同一个水平，甚至提高了呢？

lv0712

    三、Linn Classik Movie内部的光碟读取系统

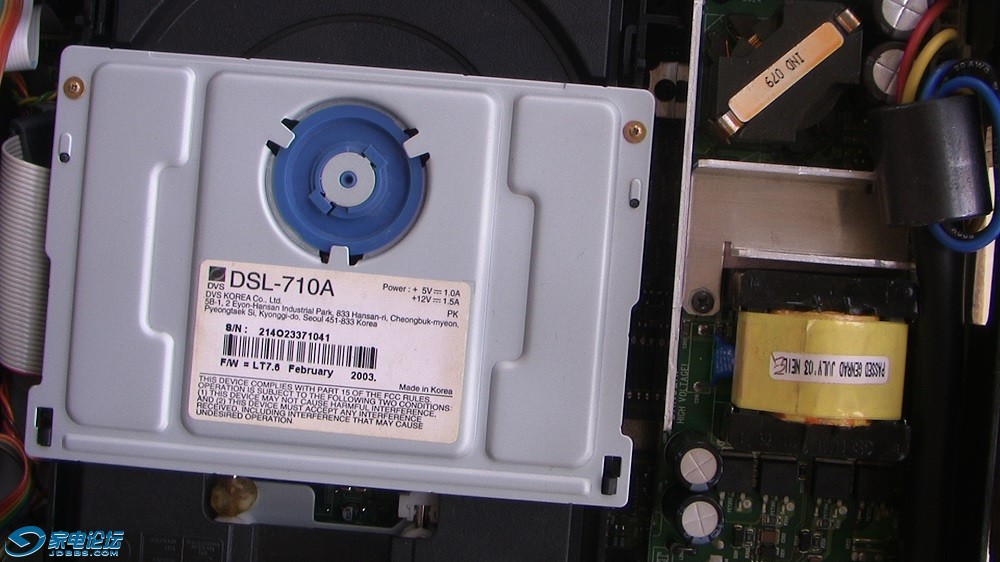

    Linn Classik Movie使用的是韩国DVS公司生产的DSL-720A型伺服一体化机心（伺服电路板安装在机心的机架下部）。进给采用蜗轮蜗杆传动方式，主轴采用DD（无刷）电机驱动。并采用单镜双束激光头，对VCD、DVD采用不同波长的激光二极管，实现对VCD（包括CD、SVCD等）、DVD碟片读取和兼容播放。

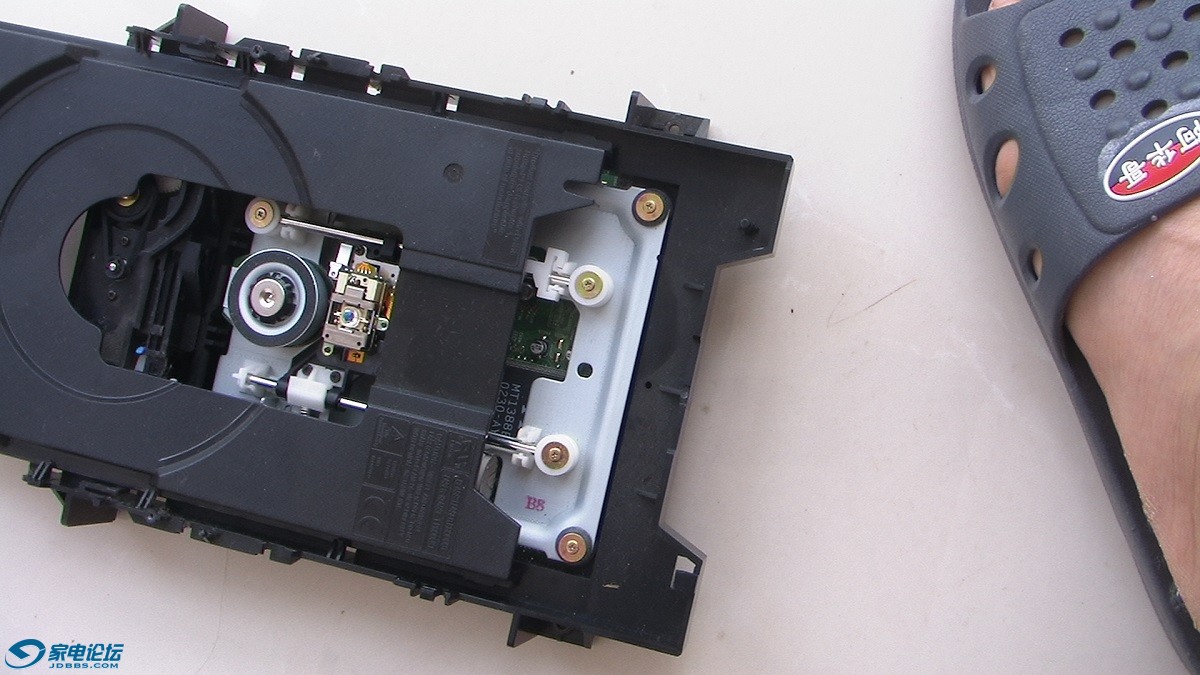

   英国之宝等欧洲“高档”CD机也采用这种DVD光驱。不过像英国之宝G08等机器，这个光驱外面用铁盒罩住，实现全封闭的防尘设计，也为减少电磁干扰提供了可靠的保证。而Linn Classik Movie没有实行全封闭。（见图）

   光头是日立的1200，日立1200S、1200N等都可以代换，网上卖的很便宜，大约30-50元一个。另外，很多车载机也使用这种光头。因此，买这样的机器不必担心光头问题，买两个以备不时之需。再者，带机架托盘的光驱也有卖，大约200元一个。万一机芯有故障备一台也有必要。

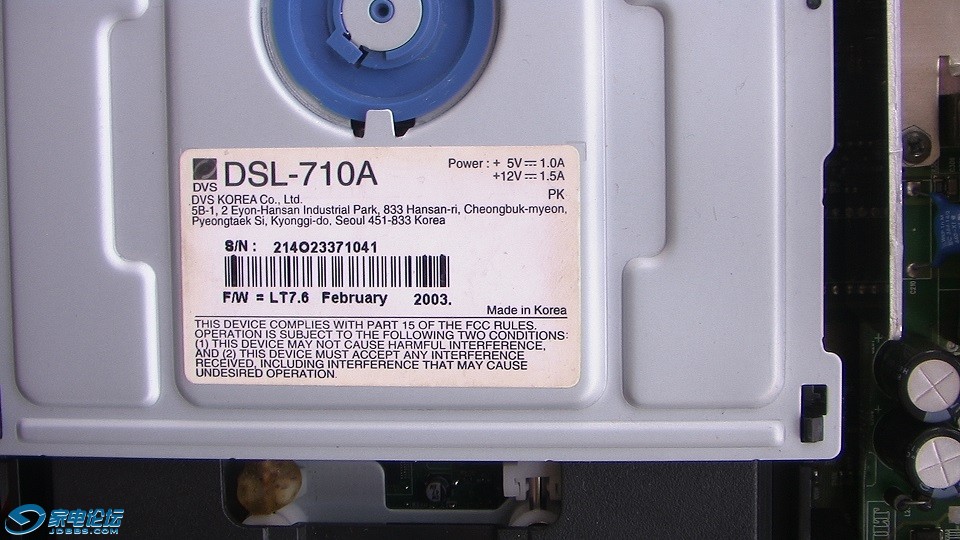

   DSL-710A可以用后期生产DSL-720A直接代换。上海产的跟韩国原产的通用。

   买这类老机器，最担心的就是激光头老化、光碟读取系统机械故障。有了备件的保证，可以安心地再玩个十年八年了，哈哈！

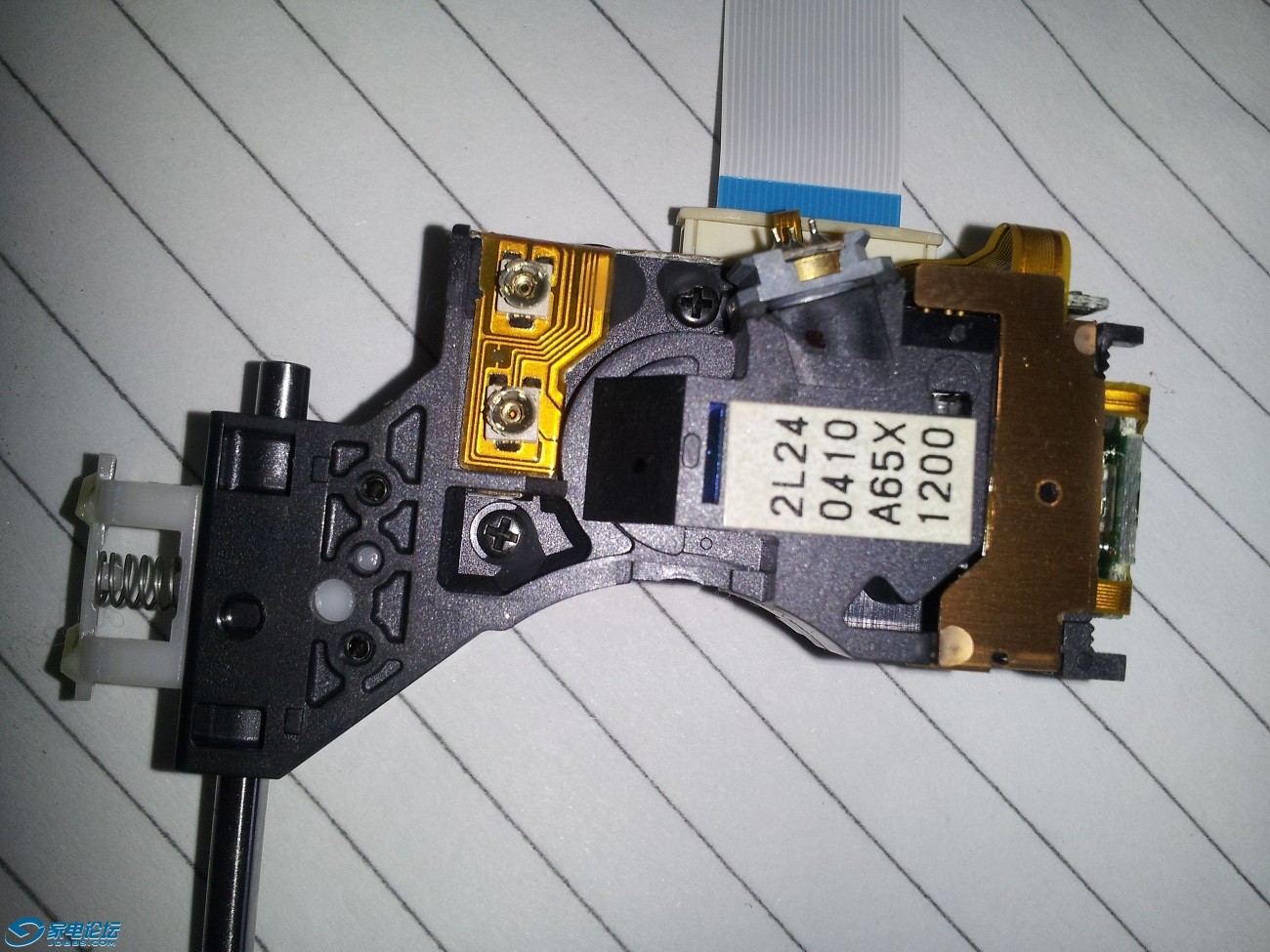

原机拍照的激光头：日立1200





    四、Linn Classik Movie 伺服板工作原理简要分析

    Linn Classik Movie  伺服板工作原理请参考国产机奇声DVD-7301，网上可以搜索到。
    奇声DVD-7301也是采用DSL-720A型伺服一体化机心，这里就不再介绍。

实拍Linn Classik Movie DI的一些图片，JVC摄像机拍的，照相水平更次，将就着看吧：（我手里的这台是03年产）

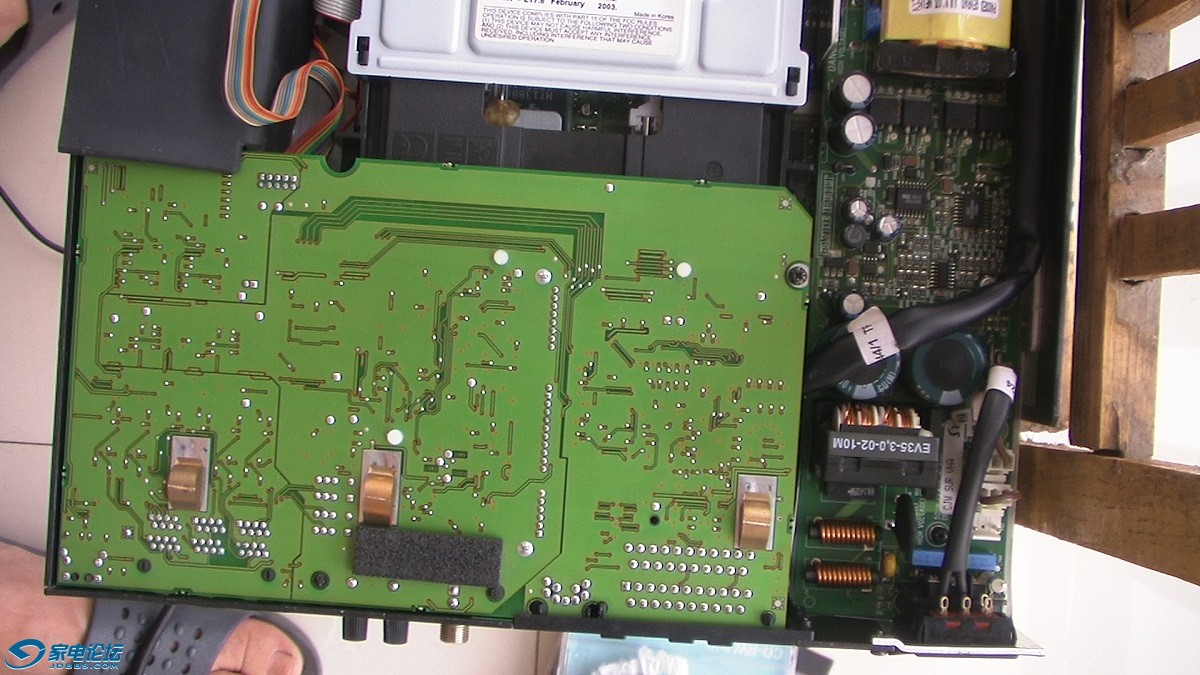

   开壳图，光驱只拍到尾部：

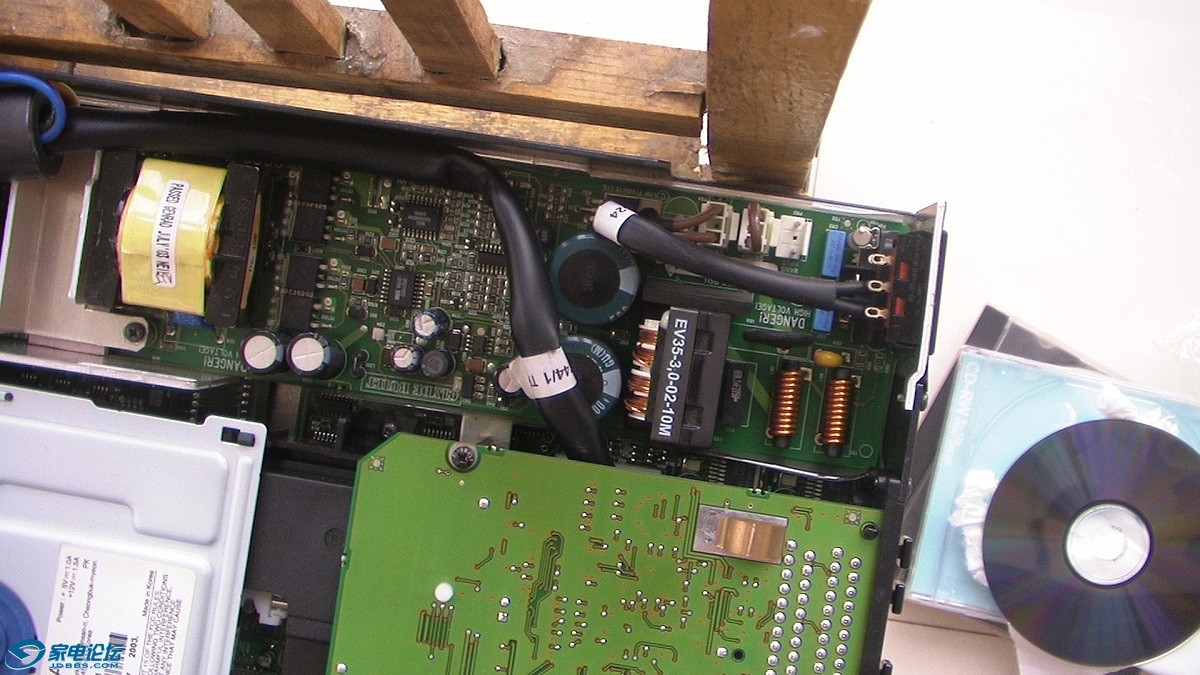

采用开关电源（网上有称为所谓CLASS V开关电源）：

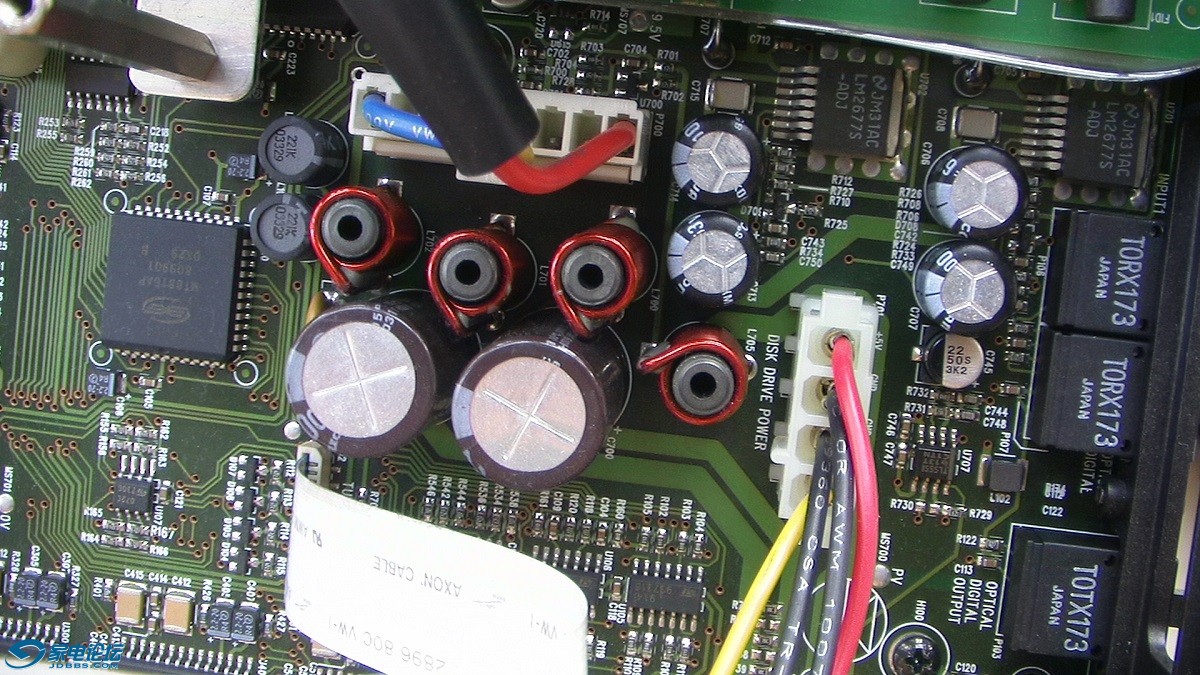

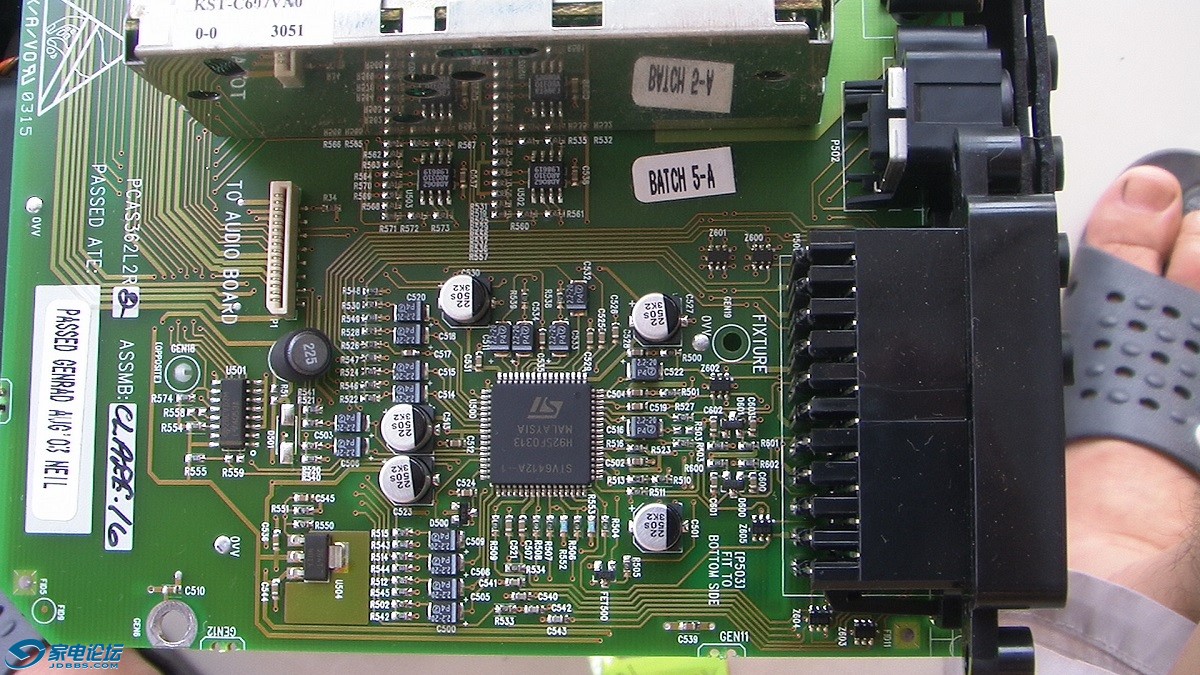

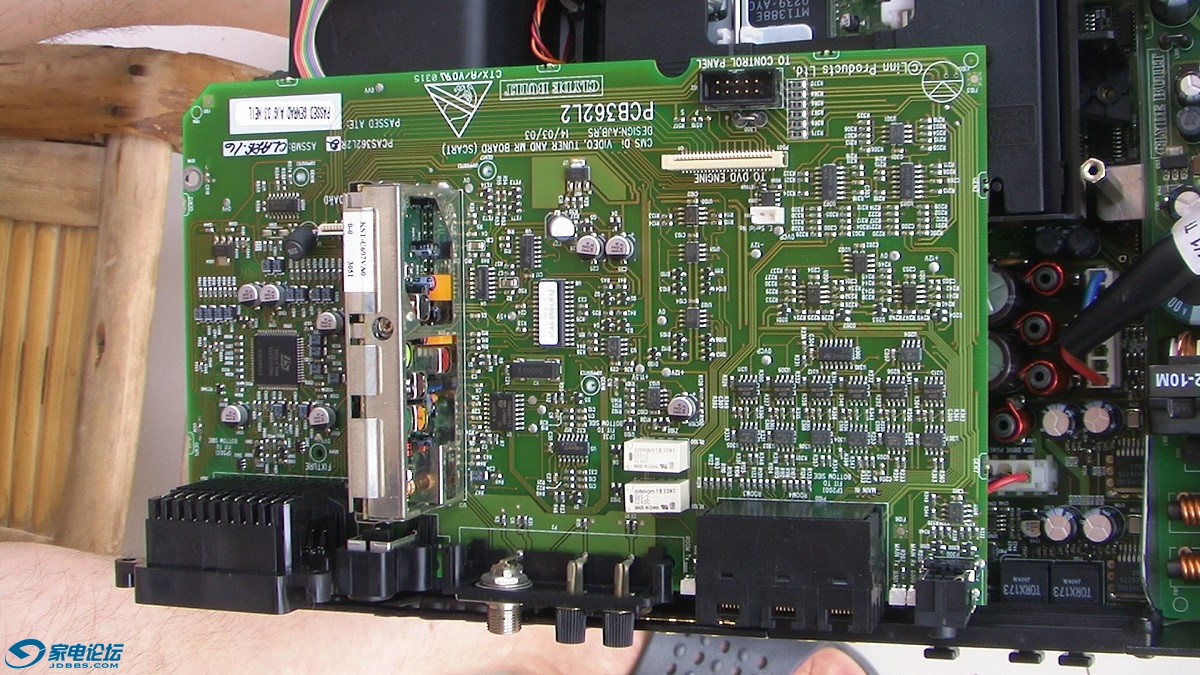

收音机、视频等板子（就是开壳后看到的背面向上的那块）：







五个声道输出，均采用TDA7293（5块）. 号称有胆味的功放块。根据TDA7293的性能参数，该机器应该采用的是双电源29V供电，额定功率4欧姆时，输出75W.





MOVIE系统主要集成电路：
1、伺服板 MT1366F+MT1388EMT1366F+MT1388E
2、解码 ES6038F
3、CS4340-KS  3片  24bit/96Khz  音频DAC
4、ADV7170KS 4通道视频编码器（视频DAC）
5、BB 2604au 运放、缓冲（10余片）
6、TDA7439DS 3片 音调、平衡
7、CS8415A-cs 数字接收
8、TDA7293 5片 功放块
9、TSA6057TS2 收音机PLL

lv0712

     五、Linn Classik Movie概述、用户说明

    有英文、法文、意大利、日文，就是没有中文的…..

    CLASSIK_MOVIE_DI概述：
    CLASSIK_MOVIE_DI用户说明：

   CLASSIK_MOVIE system概述：
   CLASSIK_MOVIE system用户说明：
  （以上附件受家电限制，无法上传。有需要的可以向我索取，或自行网上下载）

    五、关于Linn Classik Movie的功能：

    1、可以播放CD/DVD等；

    2、AM/FM收音机；

    3、前置放大器；

        通过AUX输入模拟信号、通过光纤输入数码信号或者自身的碟片信号、收音机信号，经设备的前置放大，经本机输出到其他的设备的后级放大器驱动喇叭。

   前置放大器也可以设置成带杜比、dts功能。

   4、纯后级放大器；

   5、单独的DAC功能：光纤输入到Linn Classik Movie，经本机解码，或通过前置放大输出至其他设备，或者直接经本机放大驱动喇叭；

   6、转盘功能：利用光纤输出口，Linn Classik Movie可以成为一个纯转盘；

   7、多房间功能，估计对绝大多数人来说，是个摆设功能，算鸡肋吧！

    总之，有了这台机器，玩法多多。

lv0712

     六、关于Classik Movie的设置

       通过设置，可以仅仅使用两个前置声道工作。也可以根据您的需要设置成5声道杜比模式….

        Linn Classik Movie的设置，均通过视频线连接至电视（或监视器），通过图形界面进行。

       一般有一丁点英文基础，加上百度或谷歌翻译，还有咱们自己拥有的音响术语，应该都可以顺利进行。

      使用前进行设置，是Classik Movie正确使用的必要环节，也是必须环节！

     下面简要介绍下Classik Movie的设置：

      设置菜单Steup Menus：分

        1、一般设置(GENERAL STEUP):

        一般设置主要设置视频输出尺寸，比如16：9或者4：3....；电视制式设置；DVD语言；DVD解说；屏幕保护；输出视频接口选择（色差、S端子.....）。

        2、 音箱（扬声器）设置（Speaker Setup）：这个设置对我们似乎更重要些。里面分前置音箱设置（根据您使用的是大型全频段音箱还是有限低频音箱来决定）；中置、后置环绕（选全频或者有限低频；没有中置或后置环绕可以关闭！）；重低音（可以选择开或关）。

       前置、中置、后置环绕位置的设定（时间延迟）。

       声音检测（通过机器的检测，判断您音箱放置的位置或者连接线是否正确）。

        3、视频设置（Video Source Steup）：视频源输入接口设置

    4、音频设置（Audio Setup）：分数字音频输出接口设置、操作模式设置（是用外置音箱放音或者是用电视/监视器放音）、多声道设置（设置单声道、双声道立体声等）、动态设置（动态压缩减少爆音）、杜比设置（杜比设置项目内容较多）

    5、偏好设置（个人偏好设置）：包括语言、字幕、父母控制、设置密码、恢复出厂设置等。



    前置扬声器设置图示：

   Speaker Setup
FRONT
   Choose the option that best suits the speakers in your
system:
   Large front speakers (full-range frequency response) -
set to LARGE Small front speakers (limited bass response) - set to
SMALL NOTE:
   The setting you choose for your front speakers determines the options available for
other speakers.







   其他还有前置放大器的使用、收音机使用等等。

lv0712

交易区新帖推荐

  七、关于AV功放、HIFI功放


     无需置疑，Linn Classik Movie是一台彻头彻尾的家庭影院系列。这样一来，我们传统的HIFI迷们可能会对它有些不耻。

   虽然我目前对这款机器内部原理知之甚少，但LINN作为一个知名的品牌，定位于“high-performance totalentertainment solution for music,movies and multi-room”，又比同期Linn Classik Music贵一倍以上，我想也不会比Linn Classik Music 差多少吧（纯粹个人YY，哈哈）。

    听CD时，当然建议设置成双声道立体声了。（关闭中置、环绕）



lv0712

     八、使用与听感

      按惯例，肯定要有听感的。

     下载了用户手册，通过简单的翻译，使用起来其实很容易的。

      除了播放CD/DVD碟，我手里还有台索尼D50录音笔。分别用D50的模拟输出、光纤输出口LINE OUT（OPT），接到Linn ClassikMovie的AUX跟光纤输入上，可以明显感觉出，D50的光纤输出音质更动听。

     D50光纤输出跟Linn Classik Movie碟片播放听感差别不大，碟片播放似乎稍微悦耳些。D50模拟输出接到Classik Movie上放大，音质差别明显。

      飞利浦CD 950接我的雅燃单端300B ,跟Classik Movie这套相比，各有千秋，难分仲伯。LINN更清秀些，飞利浦950+300B味道稍微浓些。



      D50因为这套LINN的光纤口，以后就有更多的使用价值了。

      D50模拟输出口不管接到300B还是linn Classik Movie，都是难听的（跟这两套CD播放相比）。

     关于听感，因个人听感习惯，加上对比的机器有限，就不吹什么平衡度延伸啊包围，也不说那低音如何澎湃（这个小机器加上我的小音箱，确实也澎湃不了….）、中音是如何丰满高音是如何嘹亮。

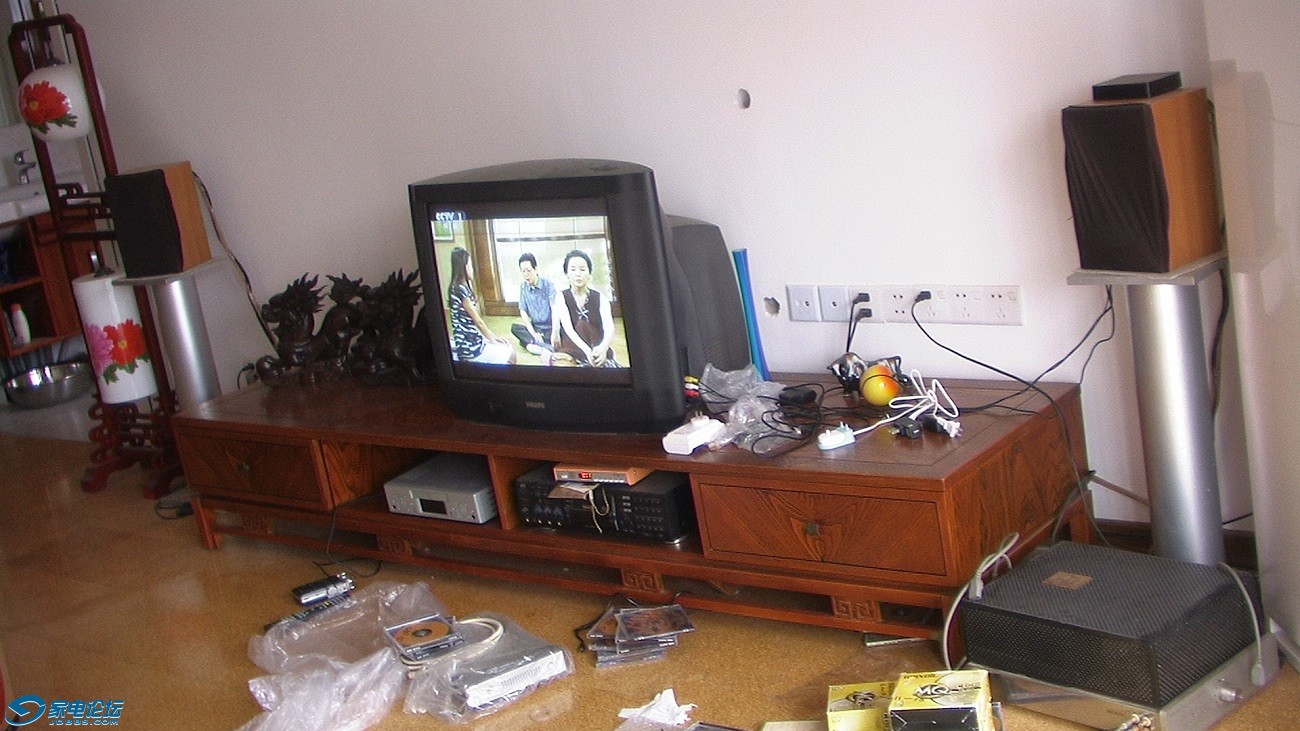

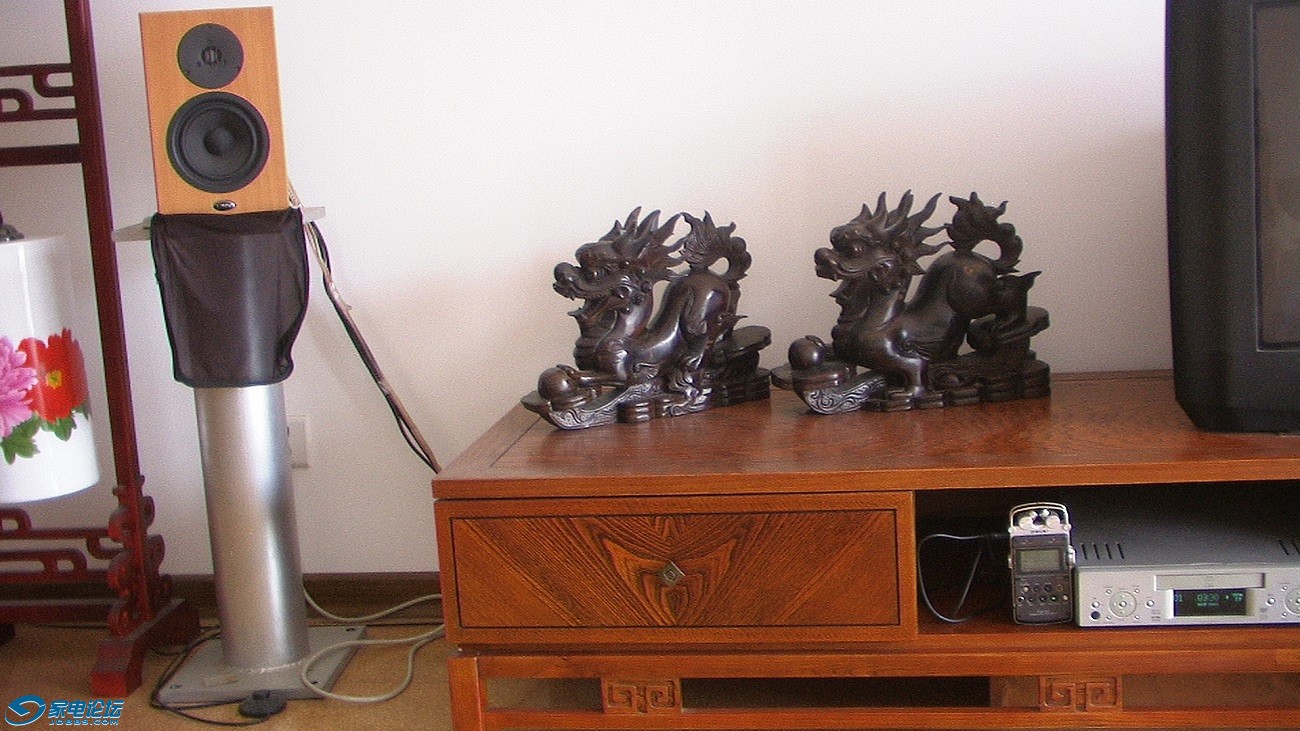

一套小音响系统：雅燃300B    linn Classik movie   飞利浦950（没在图中）：

我的D50,跟Classik Movie合作同台共吟：

LINN  KAN一个声道：

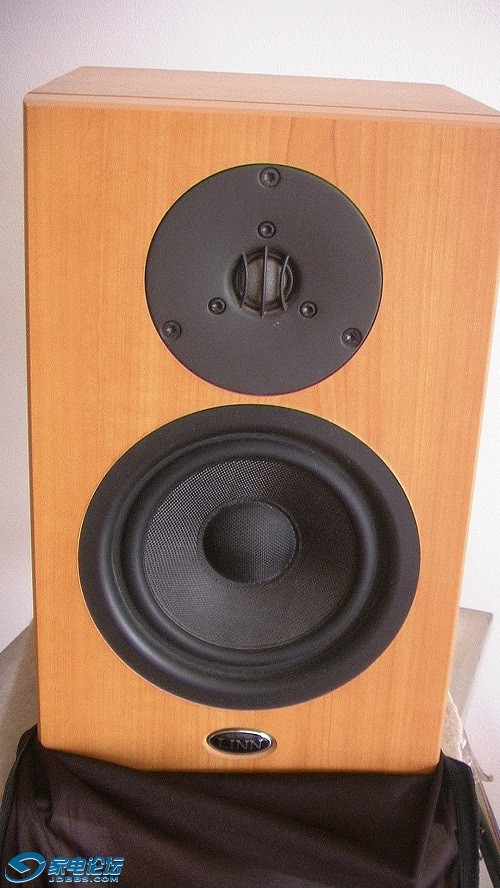

我的小linn Kan音箱：

     关于功率：本人用的linn KAN，Linn Classik Movie开到60（音量从0-100），声音已经足够大了。

lv0712

   希望有条件的朋友们上一个Classik Movie 跟Classik Music的听感！不胜感激！



          谢 谢 观 赏！

pingchang0

帮顶！楼主辛苦了！

xdfu

非常感谢！我也有一台Linn Classik Movie （system）phone版本，正常为调整发愁，说明书找不到了，您有电子版吗？

lv0712

xdfu 发表于 2014-6-20 12:37
非常感谢！我也有一台Linn Classik Movie （system）phone版本，正常为调整发愁，说明书找不到了，您有电子 ...

不好意思，前段在外地，没有上网条件。

电子版有的，请留邮箱，或QQ给您传。其实，网上搜索下，很容易下载的。

xdfu

xdfu@sohu.com  非常感谢！我想用这台机器组合成家庭影院，主音箱接台后级，中置和环绕就直接使用5和一的后级，不知道这样行不行？

lv0712

xdfu 发表于 2014-7-2 21:40
非常感谢！我想用这台机器组合成家庭影院，主音箱接台后级，中置和环绕就直接使用5和一的后级，不知道这 ...

个人认为，或者用这个五合一完成全部工作，或者用别的来完成。

请注意查收邮箱！

xdfu

主音箱是魔力140落地，似乎这台5和1有点推不动，低音控制不住。
