恒温晶振与铷原子钟接cd转盘的pk--多图慎入

fwiky

喜欢玩音响，跟喜欢听音乐，多年来，兜兜转转逐渐组建自己的系统，现在的系统是：
转盘、解码：cdm4ind光头的广州伟仔转盘，解码中山吻子1541解码（关于自己的这两个转盘解码，进行了大量的磨改，看之前论坛）
前级：马克10a
后级krell ksa150
音箱：spendoe sp100 签名版、kef3/5a  百变龙600si。Pk中使用spendoe sp100 签名版作为主音箱。
这里想说的是这套转盘，转盘的制作是由广州伟仔的，2012年搬回来，自己参照一些经验进行了磨改，其中最重大的改动是引入了铷原子钟作为晶振为转盘提供频率。近日，在论坛闲逛，看到深圳一个专门晶振的厂家制作了有源晶振。心里很有兴趣，很想了解有源晶振对转盘时钟频率效果，自己本来由铷钟，也很想pk一下有源晶振和铷钟的情况。经过多方联系这个厂家，终于争取到一次试用的机会了。

1、我铷钟的基本情况
我的转盘的22.579200频率，铷钟使用双标的5680.专门使用一个纯铝机箱，里面提供电源牛和电源板驱动。铷钟给转盘的信号线是自己diy的纯银镀金屏蔽线，通过转盘接口，连接到转盘的主板上面。每次开机时候，先开铷钟，5秒后，再开转盘。开铷钟后，电源灯和锁定灯亮起，当铷钟里面的电源稳定后，一般铷钟打开5分钟后，铷钟锁定灯熄灭，显示铷钟频率已经锁定。
2、这个有源晶振的情况

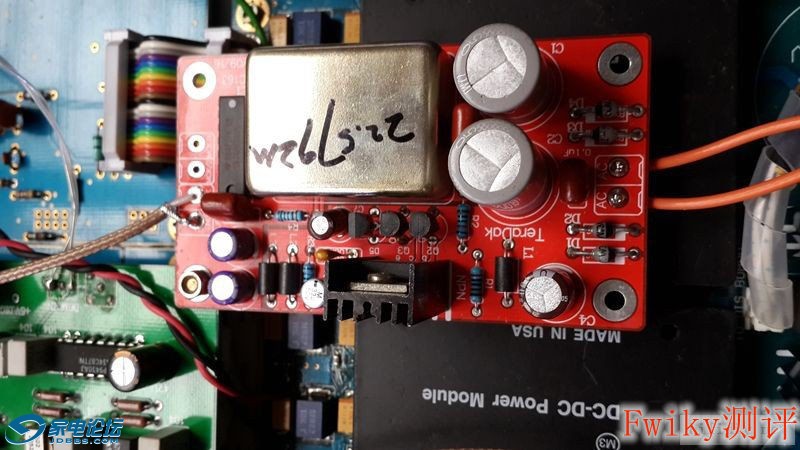

这个那大的有源晶振板子不大，大小约5*9cm。做工很工整，由一个变压器提供9v的电流，给这个板子，经过稳压，整流，提供电源给板子驱动这个晶振，看板子，试用50v1000uf的电容整流滤波，焊接好的晶振很大，长方形，五脚，其中观察焊接好的有三脚，呈2*3cm的大小。根据厂家的介绍，板子接入的电流必须能提供到1.2a的电流以上用以驱动有源晶振。这个有源晶振板子输出的频率可以有三组。我这里用了其中一组。频率是22.879200.在寄来给我之前已经由厂家设定好频率了。

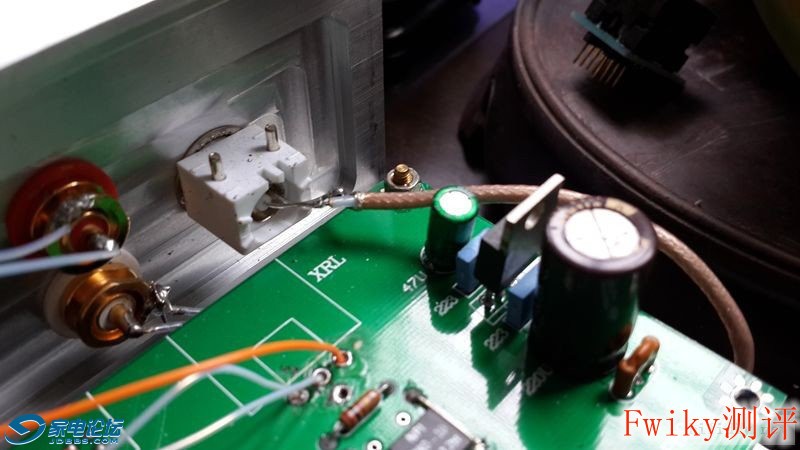

连接过程很简单，在转盘机箱中，我的主板晶振位置之前已经连接了同轴线到转盘后面的接口了，我把有源晶振板子固定在转盘，引出同轴线到机箱的时钟接口，这样的话在接下来的pk中可以随时拧上铷钟的同轴线到这个接口，也可以随时拧上有源晶振板子引出的同轴线到这个接口，这样pk起来更加减少了外界因素的影响，更加客观了。（当然，铷钟的纯银度金同轴线跟有源晶振的一般特氟龙同轴线就线材来说还是有区别的，毕竟是频率的传输。区别相对较少。）
3、实际pk过程
要pk两种频率的提供者—铷钟和有源晶振，可能很多技术专家都是从参数角度来进行检测对比，但是我觉得，作为转盘的一个零件，它是服务于音乐的，能够为系统服务，出什么声音，为系统优化提供什么才是最终目的。最为音乐发烧友，或者diyer，买了这个东西能有助于系统提高什么才是大家最愿意看到的。所以我还是想说说两样东西在系统里面的主观体验。

是骡子是马拿出来溜溜就知道，作为cd转盘最好的两种频率提供方式，究竟哪种好呢？哪种声音有什么不同呢。一定要通过播放软件来检测。这个结果我也很期待。为了做好这次pk，我选了以下的cd“软件”：
人声中频软件：蔡琴台湾版的机遇，绿色封面早期版本，俗称青蟹，测试曲目：第六首      主要测试人声的纯度，声场，背景宁静度，因为这首歌里面的蛐蛐叫声，很有特色，对音箱转盘的出来声音的稳定，纯度有借鉴作用。第八首 钢琴曲，测试感情的颗粒感，弹跳力，解析力，以及音乐的形象性。第9首是改变徐志摩的偶遇，这首歌三个频段的
瑞鸣唱片的伶歌1 李小沛录音，国内录音中算比较好的版本。没有什么味精，主要是感受唱腔的韵味。
雨果唱片公司的花儿与少年cd—女声合唱
黎锦光音乐合集。这张唱片很难找，收藏了很久。。。不少里面的民乐极富韵味。
刘汉盛棒喝cd精选，这是一张选自dg公司录音的各种cd中录音效果最好的音乐。在里面刘汉盛还做了听乐的评价。很有借鉴。
飞利浦金线西德首版的舒伯特鳟鱼，这张飞利浦早期版本录音很好，钢琴，小提琴重奏
K2d版本的罗西尼玄乐重奏，是能够找到的罗西尼玄乐五重奏里面录音很好的版本。
晚上回到家，安装好这块板子，因为之前已经更换了双9v输出的密封牛，所以接上就可以，很简单。开机热10分钟，温度达到55度。
先用有源晶振试听。放蔡琴机遇cd进去，读碟很快。按下play，声音从spendorsp100钟传出。。。
人感觉：声音有质感，音场能拉开，声音的密度好。第八首的钢琴曲，琴声从喇叭传出，颗粒感强，音场略前。整个声场表现有力度。

跟铷钟pk：
1、试听伶歌：有源晶振情况是，播放将敬酒，声音的密度觉得比铷钟略优胜，人声定位有形体感，音场相比铷钟略收。
铷钟情况：声音稳当，吐音清晰，人声定位相比有源晶振更加准，好像一个点上，有源晶振人声定位相对宽一些。
2、试听蔡琴月光小夜曲：有源晶振感情出来的弹跳性比较足，琴声厚度足够，琴声的颗粒感结实。
铷钟是：音场宽些，乐器、口型小些，钢琴中透露出来更多的泛音，全过程音乐尼曼在整个房间。不同的乐器在音箱的不同位置跳出。。
3、试听刘汉盛棒喝cd中的伯格尼尼的小提琴：有源晶振觉得小提琴的形体感不及铷钟，音场收窄。铷钟对于小提琴的定位，不同玄表现更加清晰些。

继续试听了几张cd，用这个有源晶振，觉得的确是当前diy中晶振比较好的一种，在更多熟悉的cd碟钟，听起来更加饱满。有更强的力度，但是在音场，定位上跟铷钟有一定的区别。
个人的一些看法：
能够试听这个有源晶振，很感谢论坛的朋友，在不相识的情况下，寄来这个晶振给我试用。可以说这个晶振带来了惊喜。当初还是抱有怀疑的心理，觉得肯定给铷钟杀的体无完肤，现在试听下来，并不完全。个人觉得，现在目前铷钟价格都比较贵，一般都要2000左右。安装相对技术要求更高，现在市面的二手5680a铷钟，价格比较贵，运行还不一定有保障，在升级这个有源晶振相对更加容易做到。这个几百元的有源晶振能够达到这个水平，比较意外。当然，我的系统中，相对铷钟，有源晶振的音场，定位，细节上，实事求是说还是有一定的区别跟铷钟。但是作为一款价格只有铷钟三分一的产品，能出来这种声音，已经大大胜出市面上很多温补晶振的，如果价格更加亲民一些就更好了。目前，还在堡机钟，这个有源晶振毕竟是新的板子，对他的电源，滤波灯应该还有改进空间。。。等待中。

老浦东

交易区新帖推荐

好帖，顶一下！！！{:victory:}{:victory:}{:victory:}

音乐思想家

顶一下技术贴

直言不讳

不错,就是错别字多

fwiky

直言不讳 发表于 2014-5-22 09:52
不错,就是错别字多

自己拼音打字，见谅啦

直言不讳

交易区新帖推荐

又是拼音这个临时工惹的祸？

fwiky

直言不讳 发表于 2014-5-22 12:46
又是拼音这个临时工惹的祸？

没看到自己两个字码？

直言不讳

fwiky 发表于 2014-5-22 13:02
没看到自己两个字码？

烧得比我细致{:face14:}

澳門客

我自己以前做過這類的試聴，也有同感，用OCXO恆溫槽瞐振比鉫鐘更好聴，鉫鐘是精準但聲音太機械感了，欠缺了OCXO恆溫槽瞐振較溫暖的感覺{:lol:}{:lol:}

fwiky

澳門客 发表于 2014-5-22 17:06
我自己以前做過這類的試聴，也有同感，用OCXO恆溫槽瞐振比鉫鐘更好聴，鉫鐘是精準但聲音太機械感了，欠缺了 ...

个人觉得铷钟更加清晰的定位，有源晶振则有温暖感。。看听那类型的音乐

yulihua

音乐思想家 发表于 2014-5-22 09:39
顶一下技术贴

就算是你的时钟已经绝对准确，那么人家的录音时钟呢？播放时钟与录制时钟的误差是你心中永远的痛。

澳門客

fwiky 发表于 2014-5-22 17:45
个人觉得铷钟更加清晰的定位，有源晶振则有温暖感。。看听那类型的音乐

　有源瞐振是範指要使用電源的瞐振，而有源瞐振又分三大類，即VCXO普通有源瞐振，TCXO溫度補嘗有源瞐振，OCXO恆溫槽有源瞐振，#1帖子第一至三圖就是OCXO恆溫槽有源瞐振，這種瞐振只要安裝位置良好，供電設計高明，好聴過鉫原子瞐振{:lol:}

linsheng8

真与假之间徘回

fwiky

如钟是分毫笔现，而有缘晶振声音显得有感情些，我现在是人声就有缘，古典就如钟

fwiky

如钟是分毫笔现，而有缘晶振声音显得有感情些，我现在是人声就有缘，古典就如钟
