有没有人试过给S34、W32增加RGB输入？

原上草

看了这个贴子，感觉电路过于简单，不知效果如何？

成本，买台好的旧电视50-80元，，改造用的驱动板加技术指导不足50，相比彩监便宜很多。$ b5 S3 d9 w9 E0 a8 j& F, q: Y
   一个旧彩监的价格可以买很多台旧电视。。。。。。。。。。。。。。。
) d% f3 n! [* M% E( ^. h! x+ |7 y
1 C. t9 l2 `0 k" L* N三：改造方法：
$ V) G. A8 x* B
. d/ @+ ]: [! ~2 x1，  三断，断开原机的RGB线。
7 s8 X* S5 Y5 Q0 b1 g& [( T2，  七进，把驱动板的7根线对号接入，  地，+12V，R, G, B, S, 音频A，7根线。

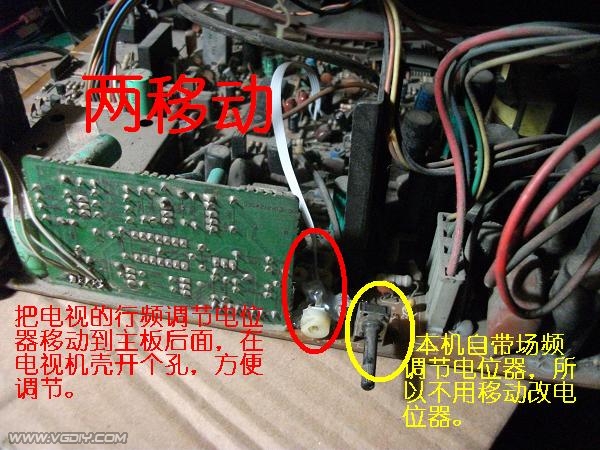

( X7 Z7 |" G, r9 R3，  两移动，把行频和场频点位器移动到主板后方或者直接其他方便调节的地方。6 [8 m2 A6 t4 N- @' [& b- Z
4，  其他调节，如场幅度，行幅度啊，这些基本不用调节。, p/ r/ Q* f9 ^; y% {1 ?/ J  {
5，  早期电视基本都可以改的，改造方法完全一样，后期的总线电视不能这样改。
% G- K+ n  B+ r" s' j' Y0 i9 h0 H' N; H( ~- J
开始：
' A, @% z. z* t$ O/ @: w0 u; E: R' O; ~5 n  H
我的电视是康佳14寸，显像管是国产彩虹。
9 r2 }, ~/ h4 q7 x# P$ G$ Q9 x( M6 M0 G
彩虹集团在陕西咸阳，彩虹集团是世界第4大显像管生产商，其显像管在国内销量NO1，，全世界5 V( X$ @/ h2 X, ^4 Z
销量排前3，拥有东芝显像管的核心生产技术！与国内多加电视大厂家合作。3 o) e6 C4 J1 L
一句话反正象管可以。
5 w* h/ ]" ]" H9 o; b$ \


下载附件  保存到相册
2012-1-14 23:19 上传


下载附件  保存到相册
2012-1-14 23:19 上传


下载附件  保存到相册
2012-1-14 23:19 上传


下载附件  保存到相册
2012-1-14 23:19 上传


下载附件  保存到相册
2012-1-14 23:19 上传


下载附件  保存到相册
2012-1-14 23:19 上传


下载附件  保存到相册
2012-1-14 23:19 上传


下载附件  保存到相册
2012-1-14 23:19 上传


下载附件  保存到相册
2012-1-14 23:19 上传


下载附件  保存到相册
2012-1-14 23:19 上传


下载附件  保存到相册
2012-1-14 23:19 上传


下载附件  保存到相册
2012-1-14 23:19 上传


下载附件  保存到相册
2012-1-14 23:19 上传


下载附件  保存到相册
2012-1-14 23:19 上传


下载附件  保存到相册
2012-1-14 23:19 上传


下载附件  保存到相册
2012-1-14 23:20 上传


下载附件  保存到相册
2012-1-14 23:20 上传


下载附件  保存到相册
2012-1-14 23:20 上传

shliy

顶一顶技术贴

shliy

顶一顶技术贴

看MV

厉害，俺不会

叶落归根1

13092738537

很好。

lks899

谁改了S29,S34MH1吗？我搞过直接接线到s29mh1三基色驱动，驱动不了。

风中叶

改这个需要很高的技术。

恒工

索尼机难，因为视放板有IK检测反馈，解码块没有IK反馈的话会导致黑屏的，如有说错，麻烦高手指正

恒工

重复了，不好意思

dongfeng131

这个是孙大师的帖子 一个游戏爱好者 ，这个适合一些电路简单的电视 ，未必适合全部的电视，还有适合一些有电路基础的人

lks899

顶起这贴，希望能有高手出来搞搞

lss2011n5y5

这种改造跟换上一张街机游戏机主板没区别啊

万向轮

这么老的电视还有必要改嘛

lks899

有必要搞
这机看多会中毒
