高手们挑战J202 MKV修理吧

hewhl · 发表于 2014-5-1 18:37

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 hewhl 于 2014-5-2 02:05 编辑

这边热闹，发在这边吧

一台J202 MKV，换了新电容，可是右声道声音很小，查过线圈好的。收音，磁带都是右声道声音小，功能都是好的

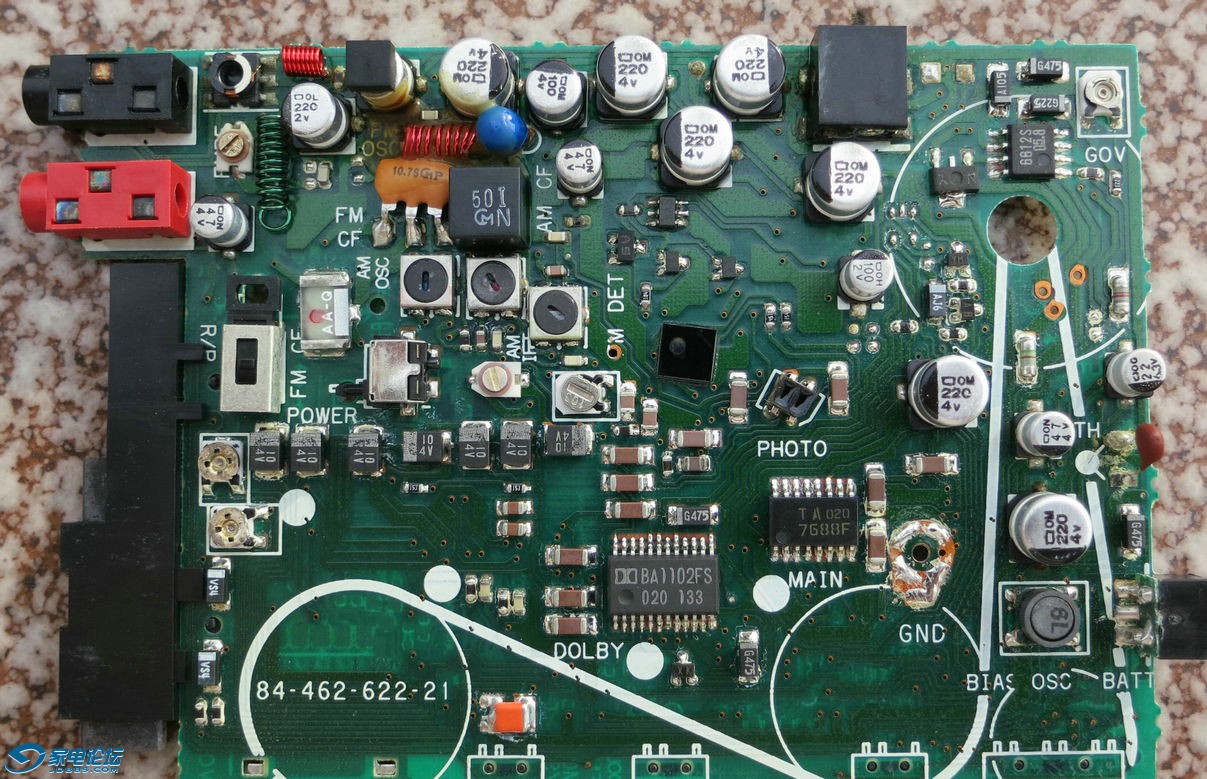

主板很新，过孔查过几个，都是通的。高手帮忙分析分析原因，虚焊的地方我也汗过了，问题还是这样。

因换前没有拍照，求 J202 MKV 没有换电容前的主板相片，有MK4电路图的，麻烦发份我

---------------------------------------------------------
功夫不负有心人，搞到凌晨2点多，终于好了。原因是一个过孔断了。

感谢各位大佬的指点。

对了，J202各版本的是哪一年生产的啊？

longlo · 发表于 2014-5-1 18:40

交易区新帖推荐

收音，磁带都是右声道声音小，这不就是从7688后面开始查么

zhangfei21 · 发表于 2014-5-1 18:40

音量电位器清洗了吗？

hewhl · 发表于 2014-5-1 18:41

zhangfei21 发表于 2014-5-1 18:40
音量电位器清洗了吗？

电位器，应该没有问题

从其它机器上换了一个，问题还是此旧

hewhl · 发表于 2014-5-1 18:42

longlo 发表于 2014-5-1 18:40
收音，磁带都是右声道声音小，这不就是从7688后面开始查么

7688是哪个原件啊

手上没有电路图，都不知道在哪块

hewhl · 发表于 2014-5-1 18:53

交易区新帖推荐

左侧的二个电位器，是不是用来调左右声道响度的啊，我看背面写着R L字样

qiaozhaohui · 发表于 2014-5-1 18:56

上面图的电位器不用调，和他无关，请看2楼

scanwolf · 发表于 2014-5-1 18:58

hewhl 发表于 2014-5-1 18:53
左侧的二个电位器，是不是用来调左右声道响度的啊，我看背面写着R L字样

收音也小的话，调这个无用的，这两个只管磁头信号的。我的一台Mkv也是这毛病，还没再拆，感觉还是过孔或电容没换好。没精力折腾了，楼主解决了的话告诉我一声哦

hewhl · 发表于 2014-5-1 19:04

qiaozhaohui 发表于 2014-5-1 18:56
上面图的电位器不用调，和他无关，请看2楼

高手关键怎么查，把所有原件都拆下来，一个个用万用表量吗

hewhl · 发表于 2014-5-1 19:05

scanwolf 发表于 2014-5-1 18:58
收音也小的话，调这个无用的，这两个只管磁头信号的。我的一台Mkv也是这毛病，还没再拆，感觉还是过孔或电 ...

你换电容时，拍照片了

能发份我吗，我换前没有拍，按MK3的图换的，估计电容换的不好

scanwolf · 发表于 2014-5-1 19:19

照片我有的，在公司电脑上，得后天上班才能给你看了。

hewhl · 发表于 2014-5-1 19:21

scanwolf 发表于 2014-5-1 19:19
照片我有的，在公司电脑上，得后天上班才能给你看了。

{:handshake:}

1107732675 · 发表于 2014-5-1 19:57

本帖最后由 1107732675 于 2014-5-1 19:58 编辑

首先，从电容查起，如果右声道小，就先换掉，再查从电容到功放级，这个中间线路长细，最好用表查！可加我qq1107732675好解释，

hgsjf · 发表于 2014-5-1 20:08

有虚焊，试听时轻按电路板，试试有否变化，电解电容周围和反面的贴片小芝麻补焊一遍，最好通电时焊。

冷风1969 · 发表于 2014-5-1 20:33
