我的手工劳动 -------- 6DJ8分体电源胆前级放大器套件机实验制作（连载）

杨维中 · 发表于 2014-8-17 21:22

天使怀抱发表于 2014-8-17 09:58
扬老师m cap evo电容和它家实力之作银油电容，有什么不同之处。

哦，我也正在选择4.7u-5.6u左右的音频耦合电容，详细的资料还要查一下。

273174 · 发表于 2014-8-18 00:15

淘宝上套件好像不卖了，遗憾。

trio2a3 · 发表于 2014-8-18 12:16

杨维中发表于 2014-7-31 21:52
室外的温度很高，简直像蒸笼，光着膀子在一个很小的工作台面上焊器件实在是很惬意的事，尽管没开空调。{:1_ ...

杨老师，底下那块带格子的绿板子是专用防静电绝缘板吗？

trio2a3 · 发表于 2014-8-18 12:22

杨维中发表于 2014-8-1 12:52
注意力开始转向放大电路主印板----------

铸铁底座的工作台灯很有工业感！

trio2a3 · 发表于 2014-8-18 12:23

本帖最后由 trio2a3 于 2014-8-18 12:50 编辑

杨维中发表于 2014-8-1 12:52
注意力开始转向放大电路主印板----------

杨老师，元件上板焊接前做不做引脚清洁？线头需不需要镀锡？

杨维中 · 发表于 2014-8-18 13:19

trio2a3 发表于 2014-8-18 12:23
杨老师，元件上板焊接前做不做引脚清洁？线头需不需要镀锡？

这要看器件新旧程度了，如果引脚已经氧化最好用0号砂纸擦拭一下。线头也一样，全新的线材用剥线钳剥开时应该是铮亮的，此时可直接用含松香焊锡丝焊接。

杨维中 · 发表于 2014-8-18 19:10

本帖最后由杨维中于 2014-8-18 19:12 编辑

trio2a3 发表于 2014-8-18 12:22
铸铁底座的工作台灯很有工业感！

所见略同，从单位工厂带回来两个，被老伴扔了一个，十足的蠢婆娘！

杨维中 · 发表于 2014-8-18 19:11

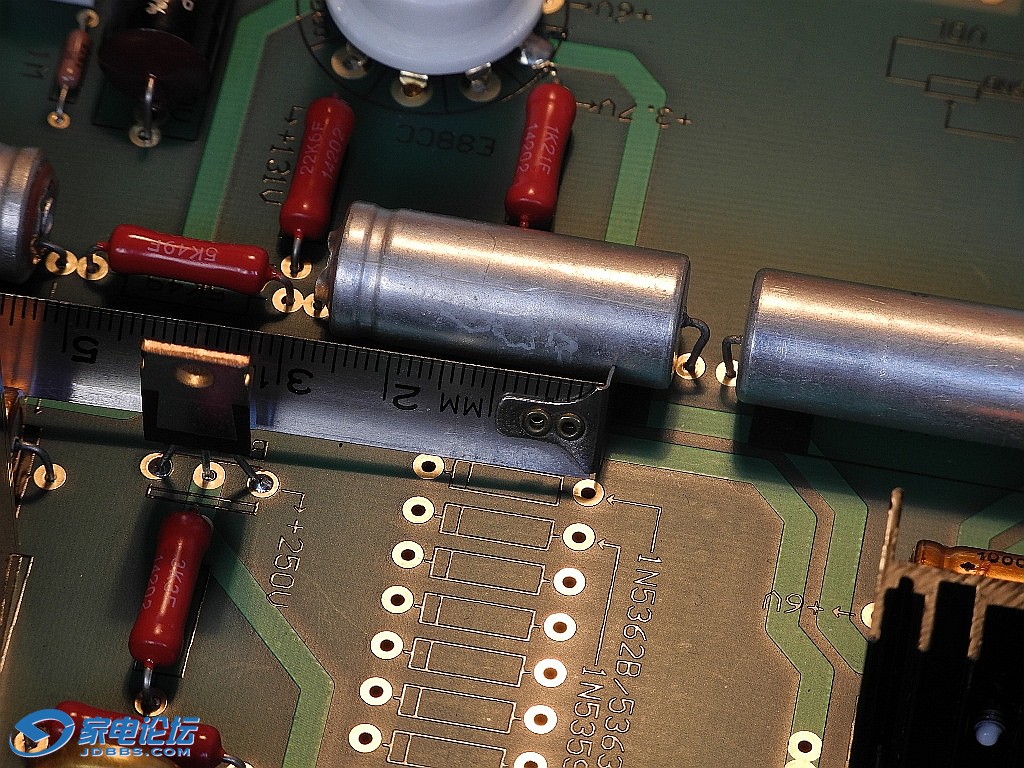

开始焊稳压二极管了，孔距15mm。

杨维中 · 发表于 2014-8-18 19:13

两声道共二十只稳压管，套件还提供了不同型号的六只稳压管用于最终的250V稳压值校正，因此每声道的十只管应预留两只先点焊，待电压值调校准确之后再焊牢固。

杨维中 · 发表于 2014-8-18 19:17

trio2a3 发表于 2014-8-18 12:16
杨老师，底下那块带格子的绿板子是专用防静电绝缘板吗？

不是，我怕划伤了其它东西，所以焊机时习惯用这玩艺垫在下面。另，拍照时它能和白炽灯光形成较好的色反差，从而突出拍摄物。

杨维中 · 发表于 2014-8-18 19:19

我喜欢这么干，工人阶级本色不能丢。

杨维中 · 发表于 2014-8-18 19:20

!!!

杨维中 · 发表于 2014-8-18 19:29

本帖最后由杨维中于 2014-8-18 19:36 编辑

稳压管工作时会有一定温度，所以不要紧贴PCB板。

杨维中 · 发表于 2014-8-18 19:41

!!!

杨维中 · 发表于 2014-8-18 19:46

本帖最后由杨维中于 2014-8-18 19:52 编辑

!!!
