AIWA J505等磁带机DIY外挂电池盒新思路

huaianwang · 发表于 2014-4-12 23:41

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

先看图

我之前的解决方法和这个差不多，外形都是一样的，思路也基本上一样，就是在铅酸电池盒后面再粘一个7号电池盒，然后用导线焊接到机器的+-极上，这样做的话优点就是换电池较方便，缺点主要有二，一是外形不美观；二是由于是焊接的，所以不方便拆卸，你有多少台机子就要做几个这种电池盒，拆卸的话还要动电烙铁。

后来我也考虑过单独在铅酸电池盒内进行改造，比如2节短条电串联，锂电池等，都可以用，外形是稍微美观了一点，但是最大的问题是充电不方便。所以思来想去，还是选择铅酸电池+外挂7号电池盒组合的方案。

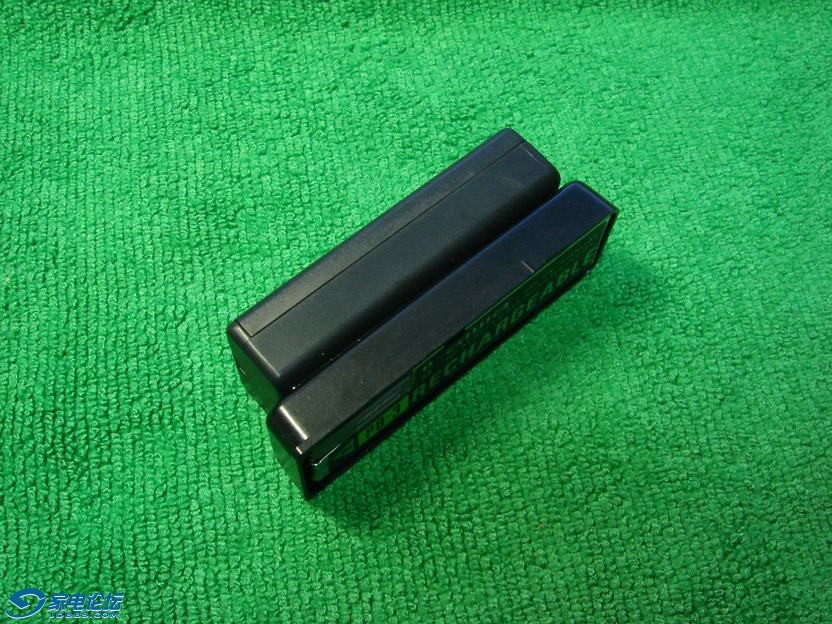

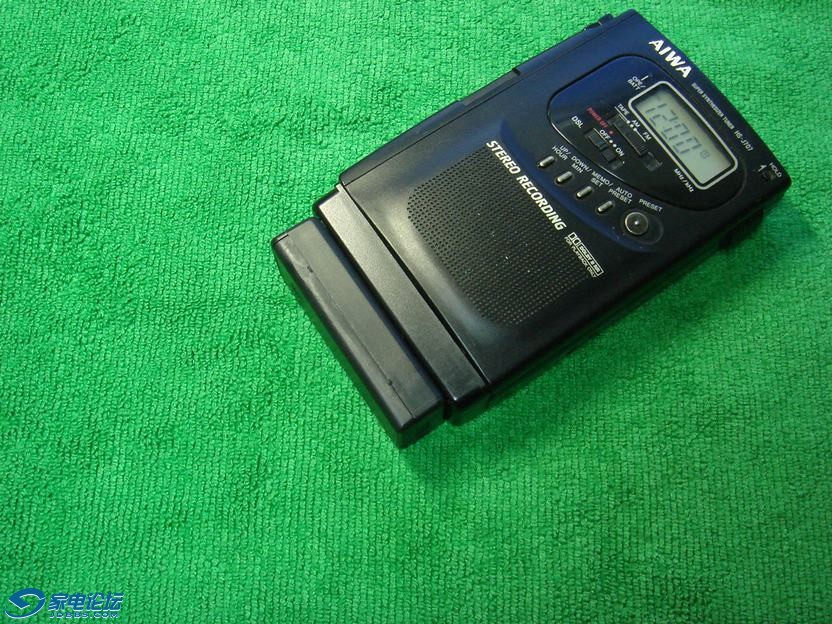

上面的图就是改进后的方案，原装的铅酸电池内部已经被掏空，它唯一的作用就是和主机的触点连接。然后用2根导线连接好铅酸电池和外挂7号电池盒的正负极，然后用胶水一粘就可以了。改进后最大的优点就是使用方便，只要有一个这样的电池盒就能满足使用，也不用在主机的触点上进行焊接，非常方便。

至于外观方面，没办法，只有这样了，这算是一个在实用性和美观性两方面较为折中的方法了。

希望对喜欢玩J系列的机友有帮助，机友会更好更美观的方案也一起讨论吧。

手上原装电池盒多的机友请无视。。

notebook2008 · 发表于 2014-4-12 23:44

交易区新帖推荐

{:lol:}

一个人上路zyj · 发表于 2014-4-12 23:49

铅酸电池盒都没几个的咋办啊

幽谷之树 · 发表于 2014-4-13 00:47

{:lol:}{:lol:}{:lol:高手

sh000 · 发表于 2014-4-13 01:19

曾经做过2节1.2V短电池短接，放在铅酸电池盒子里，那很不错，后来决定放弃AIWA磁带机，就全部卖光了。
类似方案卡谈很多，你去搜搜吧

googleyahoo · 发表于 2014-4-13 01:25

交易区新帖推荐

思路不错

冷风1969 · 发表于 2014-4-13 01:28

这是肿摸了{:lol:}

堂主 · 发表于 2014-4-13 01:35

Philips828 · 发表于 2014-4-13 01:56

改造成聚合物电池吧

zhengyan123123 · 发表于 2014-4-13 08:08

顶大奶！！！

ichlibe · 发表于 2014-4-13 09:27

技术流呢。。{:lol:}

简单我 · 发表于 2014-4-13 09:37

顶一个，不错，我那个不错的{:lol:}{:lol:}

qiaozhaohui · 发表于 2014-4-13 09:44

大奶果然是以数量著称啊，电池盒都不够用，

沃尔夫·金 · 发表于 2014-4-13 12:05

大奶说，给我一套工具，我就能改造整个世界

yusy399 · 发表于 2014-4-13 14:14

我有祖贤一半手艺就够混饭吃了……
