我的用电环境，电源专线，问题，请教有用电与接线经验的师傅

cchfhh8

还是看图说话，比较清楚点。

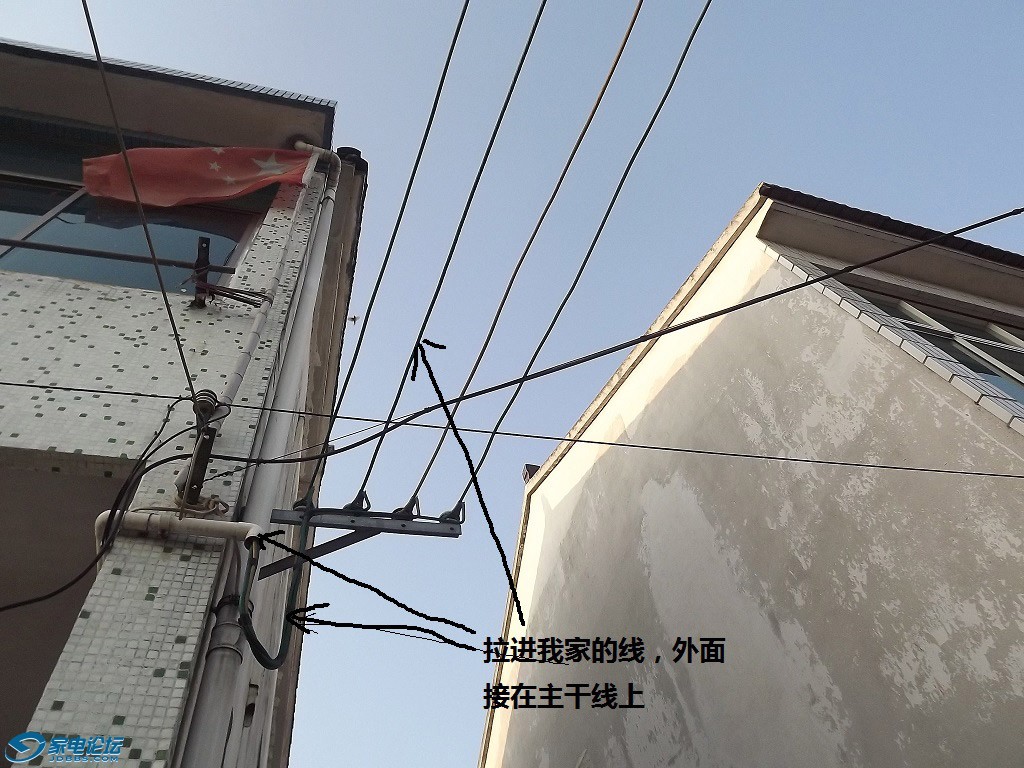

1：进户电源是从主干线引进的三相四线：农村么，每家都从主干线引线入户。我家离供电变压器几十米，前面还有两家人家。附近也没有工厂，动力机械什么的，应该说用电环境还算理想吧。




2：配电箱全貌：上部从左到右是：主干引来的进线，电表，漏电保护器？（那个黑色的长方块）。下部，我看了，左边叫单相照明线接线盒，右边那把大闸刀是三相的，原来是用来带一个电动水泵打水浇菜地的。现在基本上没用了，菜地里改种树了。


3：配电箱各个局部：
（1）进线与电表：


（2）：63A三相四线接线盒：


（3）：走线，看不懂：


（4）：如下图：能从这里直接引线进入听音室吗？这四根线有没有先过电表？引线的话算不算偷电？能引线出来吗？


（5）：这个东西是不是漏电保护器？电表是3X5（20）A，够吗？


（6）：照明电接线盒的清晰照片，32A？够吗？


（7）：我家现在的进户电线接法：


请有经验的朋友指点下，怎么拉音响专线最好？从哪里接出去？进来的那63A的盒子那里？还是电表那里？还是漏电保护器那里？还是单相照明32A接线盒那里？还是三相闸刀那里？

还有我的系统是数字播放器，DAC，合并功放。所以打算拉两路线。一路给播放器+解码器，用4平方线还是6？另一路给合并功放，用6？8？10？也请指点指点。

cchfhh8

交易区新帖推荐

更正一下：那什么两相照明接线，我看盒子上写的是单相照明接线盒。

cchfhh8

有请电工高手哦！

cchfhh8

还有我的系统是数字播放器----DAC-----合并功放。所以打算拉两路线。一路给播放器+解码器，用4平方线还是6？另一路给合并功放，用6？8？10？也请指点指点。
还是用三路？

RAIN-1000

最好向农电所申请一个自家独用的"专变",花不了多少钱,这才是最高境界!{:lol:}

澳門客

交易区新帖推荐

鋁質電線加上生鏽接線盒，點搞都無用，看來得全部更換{:lol:}{:lol:}

神化道

架空电源线，也是天线，干扰比较大，最好配电源滤波器。

cchfhh8

澳門客 发表于 2014-4-9 19:28
鋁質電線加上生鏽接線盒，點搞都無用，看來得全部更換

呵呵，铝制电线是电管站拉进来的。没办法。除非自己买铜电缆，叫电管站的人再来重新拉一次进户线。不过这样太兴师动众了吧。

生锈接线盒。请问说的是哪个接线盒？63A的，还是32A的？
我现在都不知道该从哪里接线？

cchfhh8

澳門客 发表于 2014-4-9 19:28
鋁質電線加上生鏽接線盒，點搞都無用，看來得全部更換

哦，看了一下，大概生锈接线盒说的是32A那个盒子吧？

如果从这里引线的话，那是不是意味着只需要引一组4平方的音源线和一组6平方的功放线就OK了？

我查了一下，6平方线的电流是44A，已经大于32A了。

另外，是否意味着空开也只需要选择32A的即可？请指点，谢谢、

cchfhh8

6平方线，最大电流44A，220V下面功率是一万瓦。相信够功放用了吧？

不过听说有些功放的峰值电流达到90A甚至上百A，从这里看来，得用12，甚至16平方的线了.10平方线，最大电流才63A

cchfhh8

看来给功放的电线应该是10平方了。最大电流62A，不过接线盒那里也必须62A以上才行啊。

cchfhh8

神化道 发表于 2014-4-9 19:41
架空电源线，也是天线，干扰比较大，最好配电源滤波器。

干扰是一个方面。
不过我现在突然发现电流匹配问题。比如我现在的线是从那个32A的接线盒那里接进来的。那是不是就意味着我的功放能够使用的最大电流才32A呢？
很多功放，峰值输出电流可以达到60A以上，是否意味着这些功放在最大32A下的性能将被限制发挥了？

cchfhh8

所以看起来，不能从那个32A的照明接线盒里走线了。

那能从那个63A的接线盒里走线吗？从那里接线，算不算偷电呢？希望得到精通电工接线的坛友的解答。

第友

真的不知道怎么说才是{:sweat:}

cchfhh8

第友 发表于 2014-4-9 20:31
真的不知道怎么说才是

无妨直言。呵呵
