家里买了三菱电机XEJ60VA柜机和AHJ12VA挂机，上安装作业图！！！

mingming00

      受到论坛毒害，趁前段时间3.15优惠，购入三菱电机一柜一挂。买前看了论坛上很多安装作业，发现变频机对安装人员要求很高，装不好，再贵的空调也不出效果，说实话，买的时候很担心，当时专门要求国美的销售人员介绍个优秀的安装师傅来装。

没隔两天就送货了好几个大箱子还打着木架，很结实






       安装前一天提前联系师傅，说把抽真空的设备都带齐，家里还有台定频机要挪个屋子，钱好商量。然后打印了抽真空攻略，还有根据论坛经验，把烟和钱都备好。{:tongue:}
     第二天早上9点多两位师傅来家，一看穿的是公司的服装，安心不少，话不多说，开始拆包装，先从挂机开始。

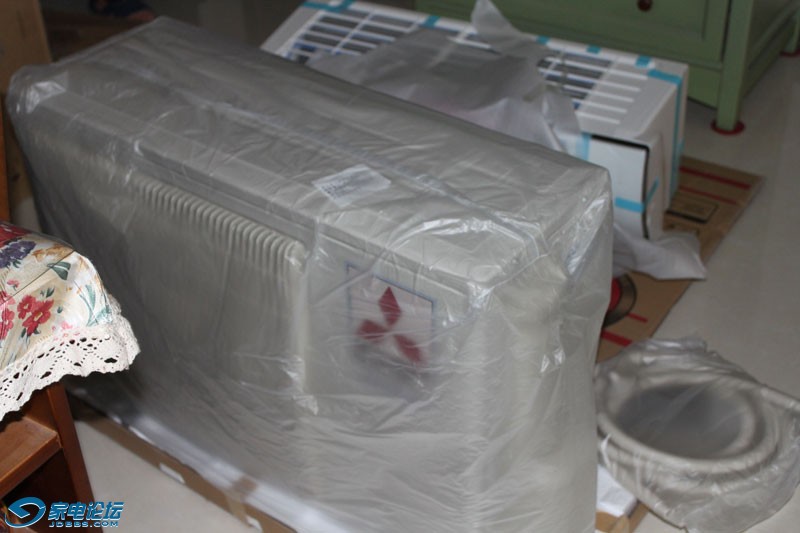

崭新的内机和外机




室外机铭牌，生产日期比较近




打开内机，开始安装线缆


管路外面的保温材料和一般的空调不一样，“带刺”摸上去很有质感。


内机挂好了


其实中间还把卧室里以前挂的一台松下的定频机给拆掉了，费了不少事。


安装到位，开始最重要的一步，开始抽真空，师傅很干脆，你要求怎么抽就怎么抽，我把提前打印好的攻略给他看了下，然后让他按步骤操作，很不错的师傅。


挂机开始抽真空后，两个师傅就开始拆柜机包装了




柜机的室外机质感无敌啊，那个厚实啊！


室外机是固定在木架上的，保证运输过程的安全，非常到位。


柜机室外机铭牌，生产日期更近。


风扇电机不太容易拍到，这个牌子怎么样？


由于阳台外墙太奇葩，原装架子不能用，找了两个角铁，加工了下，和原装架子进行合体！

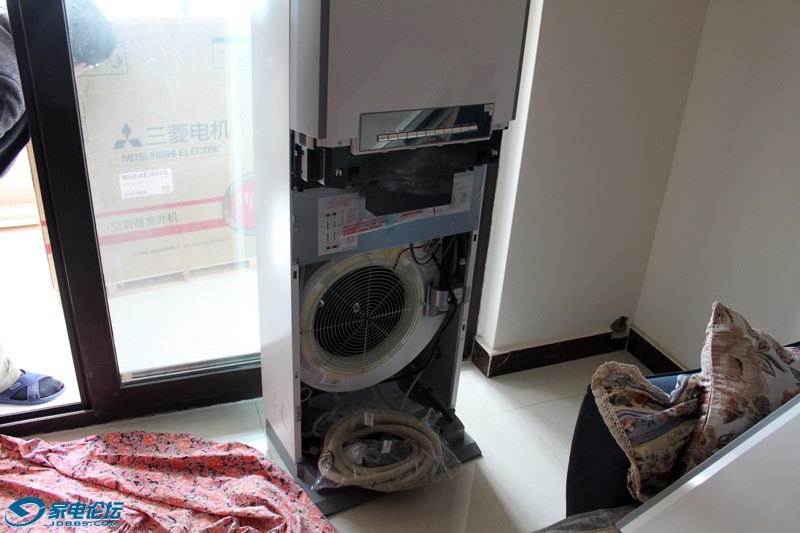

开始折腾室内机


电路板光秃秃

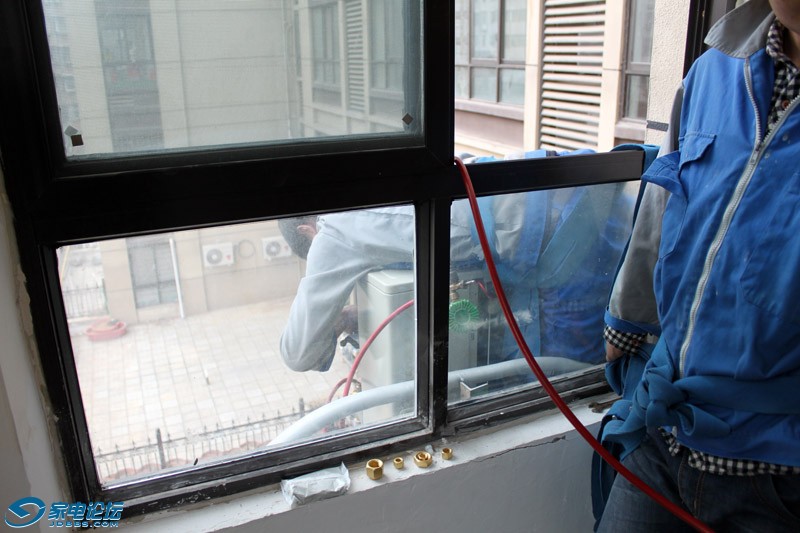

室外机费了好大劲，终于安装到位，这是已经是下午3点多了！！开始抽真空！


给真空表一个特写，一个表，表蒙子裂了，不知道是否有影响！


装好了，天黑了！！！！{:lol:}


全部安装到位，不容易啊，按了一天！




最后来个遥控器对比，柜机遥控器真萌啊！！！！{:mrgreen:}


安装总结：首先两个机器都带原装支架，不过安装前要提前与客服提要求，否则安装师傅可能不会带！！安装人员这方面，不知道是不是是不是有地区差异，反正我们这的安装师傅服务太到位了，我家这次安装了一台柜机，一台挂机，还移了一台机器，花了一天时间，师傅从上午9点多来，到下午5点多走，除去中间吃饭一小时，就没有休息，给烟不抽，给水不喝，最后就移机给了100元。抽真空虽然装备简陋点，不过时间够，挂机半个小时，柜机40分钟，还比较满意，操作也是按论坛上的步骤！还有安装师傅也经常看咱们家电论坛里白色家电这个板块！{:face14:}

机器使用：季节原因，开机时间都不够长，只能是初步体验。柜机第一次开机制热时，有高频叫声，后来再用就没听见了，整体非常安静。挂机在打开体感功能时，夜深人静在空调正下方能听到非常细微的摄像头转动时的机械噪声，挺讨厌，离远一点就听不到了，不知道是不是个例。

cryman

楼主最近真积极啊，要颁发最有贡献奖啊

lamaohao

室外机会不会太靠墙了影响效果啊

mingming00

lamaohao 发表于 2014-4-7 21:44
室外机会不会太靠墙了影响效果啊

只有一部分靠墙近，另外一边距离够，图上不显，其实室外机两个支架不在一个平面上，室外机是斜着放的，主要阳台外墙不太结实只能一个架子固定在阳台外面，一个架子固定在楼体上

王者独尊

没有拆开外机看看有点遗憾，看看这款柜机外机压机是不是已经改成国产压机了。

mingming00

王者独尊 发表于 2014-4-7 22:12
没有拆开外机看看有点遗憾，看看这款柜机外机压机是不是已经改成国产压机了。

我也想拆来着，不过时间不允许了，紧赶慢赶还装了一整天

麦兜仔

王者独尊 发表于 2014-4-7 22:12
没有拆开外机看看有点遗憾，看看这款柜机外机压机是不是已经改成国产压机了。

现在还有进口压机？？？

王者独尊

麦兜仔 发表于 2014-4-7 22:20
现在还有进口压机？？？

我接触的这款柜机最晚的一款是2011年上半年产的，压机还是日本造，不过后来又有网友发帖子是2011年下半年产的这款就是广东产的了。估计这款也是广东的了。

麦兜仔

王者独尊 发表于 2014-4-7 22:38
我接触的这款柜机最晚的一款是2011年上半年产的，压机还是日本造，不过后来又有网友发帖子是2011年下半年 ...

日本企业在经历过上次的海啸过后就找到外迁的借口了，以后日本制造的东西应该会越来越少吧

newlancerevo

楼主的安装作业很详细赞一个，期待楼主以后可以把使用体验也发上来给大家分享一下。


室外机的风扇电机是芝浦电机，好像是在浙江的一个日资企业，在电机里头算是很好的货色了。


那个遥控器的对比，如果把Logo遮住，让咱们坛子里的TX猜，估计八九成的人都会认为这两个是不同品牌的遥控器。三菱电机真应该把设计柜机遥控器这班设计师的奖金扣一年！


AHJ12应该是AH12的一个小改款升级型号，楼主应该是咱们坛子第一个入手这个型号的，也是你第一个反映摄像头转动的时候有机械噪音的，也许是个案也有可能是改款后的机型存在设计问题，因为咱们坛子里之前装AH12的兄弟都没有反应过这个问题，这个有待进一步的观察。

abcde@1234

newlancerevo 发表于 2014-4-7 22:44
楼主的安装作业很详细赞一个，期待楼主以后可以把使用体验也发上来给大家分享一下。

4年前就有人反应zd系列的探头声音问题了

大名湖畔容嫫嫫

额，我的支架是随机器一起送的！

newlancerevo

abcde@1234 发表于 2014-4-8 00:15
4年前就有人反应zd系列的探头声音问题了

ZD系列的探头结构和AH系列的不一样，应该说除了目前的ZH系列和AH系列之外，三菱电机所有挂机的探头都是同一款，也就是ZD系列那一款。


这个是从咱们坛子Naco 兄弟帖子里找到的ZD12的探头图片





这个是YGJ系列的探头图片





探头的扫描都是靠转动外面那个四方形的塑料块实现的，这个设计的特点是探头不动，靠转动外面的四方块来对探头进行局部的遮蔽，实现对房间不同区域的分块扫描。从09年到现在这个设计基本上没有发生变化，而ZH和AH系列出来之后，探头的设计开始发生改变，其中很明显的一个变化就是探头的位置从机身的右下角移到了正中央，还有一个是结构也发生了改变：







请无视图片中X东的标志，这个是ZH12探头的结构，可以看到探头设计成了一个整体的球形，探头外没有四方块的遮蔽，小弟之前在家电卖场里看过ZH系列的挂机开机演示，它的探头是整个球形物在转动，也就是探头在动，和以往的靠四方块移动遮蔽有很大的不同。 这个设计有个很大的好处就是减少了很多部件摩擦，起码四方块和探头的摩擦就减少了。摩擦减少就意味着噪音的降低。小弟留意过，从12年年底开始有坛子里的兄弟买ZH系列到现在坛子里前前后后入手ZH12，ZH09，AH12和AH09的已经有十几二十个了，都没有反应过探头转动有噪音的问题；而之前三菱电机带探头的型号，上到ZF系列，下到YG系列，都曾有人反应过这个问题。可以看出AH，ZH系列探头设计的变化肯定是对减少探头转动噪音起了很关键的作用。 而楼主这台AHJ系列是坛子里第一个入手的，也是第一反应这个问题的，所以小弟会怀疑是否是新改款的机型探头设计又变更了。

也买了AHJ12，请问置顶的安装贴子在哪里，能给个链接吗？
谢谢！

abcde@1234

newlancerevo 发表于 2014-4-8 12:41
ZD系列的探头结构和AH系列的不一样，应该说除了目前的ZH系列和AH系列之外，三菱电机所有挂机的探头都是同 ...

嗯，就看现在是不是真的彻底解决了这个问题了
