电饭锅100V稳压器买来了，大家看中不中

shengri1218

弱弱的问一句，，，你这是在干什么？？不是买个变压器就可以了？为什么要改造啊？？看到的那个电路图，眼睛一下子花了，，

lyf-197

shengri1218 发表于 2014-3-31 00:08
弱弱的问一句，，，你这是在干什么？？不是买个变压器就可以了？为什么要改造啊？？看到的那个电路图，眼睛 ...

哥你知道不？那是稳压饲服电路，没有这个电路的话没有办法稳压。

大话直白

zhm219  阁下这个是隔离的吧，在下这个是自耦的  发表于 2014-3-25 12:13

看这个图吧

建华

我详细的看了LZ发的帖子，里面“此TND3000变压器视在功率3000VA，功率因素0.8。220V实输出2400VA。110V的X0.5实输出1200VA”，请问110输出X0.5怎么得出的？

zhm219

建华 发表于 2014-4-23 13:19
我详细的看了LZ发的帖子，里面“此TND3000变压器视在功率3000VA，功率因素0.8。220V实输出2400VA。110V的X0 ...

1.这是说明书上有文字说明及图示2.此自耦变压器110v输出，用中间抽头，电流不变，电压1/2

zhm219

建华 发表于 2014-4-23 13:19
我详细的看了LZ发的帖子，里面“此TND3000变压器视在功率3000VA，功率因素0.8。220V实输出2400VA。110V的X0 ...

1.这是说明书上有文字说明及图示2.此自耦变压器110v输出，用中间抽头，电流不变，电压1/2

zhm219

建华 发表于 2014-4-23 13:19
我详细的看了LZ发的帖子，里面“此TND3000变压器视在功率3000VA，功率因素0.8。220V实输出2400VA。110V的X0 ...

1.这是说明书上有文字说明及图示2.此自耦变压器110v输出，用中间抽头，电流不变，电压1/2

zhm219

建华 发表于 2014-4-23 13:19
我详细的看了LZ发的帖子，里面“此TND3000变压器视在功率3000VA，功率因素0.8。220V实输出2400VA。110V的X0 ...

1.这是说明书上有文字说明及图示2.此自耦变压器110v输出，用中间抽头，电流不变，电压1/2

建华

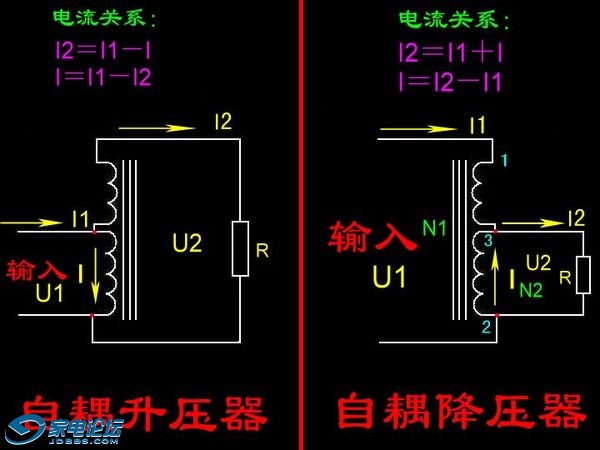

百度上搜的图，你应该补补电工基础。

zhm219

建华 发表于 2014-4-23 15:41
百度上搜的图，你应该补补电工基础。

黄圈的I1最大电流不能超过13.6A,说明书上110V输出，容量照50%计，照厂家的说明，计算I2电流同样为13.6A。为什么110V输出容量没有大于50%得看厂家为什么这样设计

建华

zhm219 发表于 2014-4-23 17:09
黄圈的I1最大电流不能超过13.6A,说明书上110V输出，容量照50%计，照厂家的说明，计算I2电流同样为13.6A。 ...

这就是我让你补补电工基础的原因，厂家说110V功率减半那一定是他师娘教的。如图所示：假如变压器上下半边匝数相等，你画黄圈的线圈电流是13.6A，这个电流是流向图中R的，是个交变电流，一旦有电流通过铁芯中就会产生交变磁场，这时N2就相当于一个二次线圈，切割磁力线产生一个与I1方向相反的电流，这个电流叠加在I1上形成I2，不考虑损耗的情况下I2几乎是I1的2倍，明白了吗？

zhm219

建华 发表于 2014-4-23 18:48
这就是我让你补补电工基础的原因，厂家说110V功率减半那一定是他师娘教的。如图所示：假如变压器上下半 ...

肯定是设计的原因，这个主要针对220V稳压的，内层线圈什么样的看不到

建华

zhm219 发表于 2014-4-23 19:09
肯定是设计的原因，这个主要针对220V稳压的，内层线圈什么样的看不到

跟内外层没关系，谁都有犯错的时候，我当年就认为220W灯泡接一零一火，零线电流是1A，ABC项各接个220W灯泡零线电流是3A，久久不相信电流是0。

zhm219

建华 发表于 2014-4-23 19:22
跟内外层没关系，谁都有犯错的时候，我当年就认为220W灯泡接一零一火，零线电流是1A，ABC项各接个220W灯泡 ...

正泰的也是如此说明，肯定有原因的

建华

zhm219 发表于 2014-4-23 19:27
正泰的也是如此说明，肯定有原因的

淘宝卖的东西，呵呵。
