本帖最后由 爱人332681713 于 2014-3-23 23:45 编辑
平川兄弟在交易区发了机器图片了，我就详细的说下吧，给有兴趣的朋友参考并指正，欢迎拍砖
我是穷人，因为没钱，自小对得到的东西就很珍惜，我买不起贵族的机器来YY下，只能得到偶尔的机会帮坛友修到了D350，D555那样的神器，毕竟不是自己的，只能存在自己手上很少的一段时间，但是那个声音确实让人想得难受，于是DIY玩机成了我这等穷人的梦，因为这个梦和现实中的穷，我只能从手上仅有的材料中把我手上的中低端的机器DIY下，希望也能DIY出个好声来YY下。这就是我的梦，也是我玩机的方法。 顾老师给我们做了一个表格，里面有好多机器的光头，DSP还有DAC资料，还给我们做了总结，大多机器所用的IC都是差不多的，特别是当年的顶级机器和次顶极，无非就是多了个与声音无关的功能，比如背光啊，线控等啊等等，但是价格却差了许多，让我们这等穷人忘尘莫及。声音的好坏关健是在DAC后面，这个我很赞同。相同的DAC和耳放却会有不同的声音是在于LPF有小小的不同，就像D66和D350，这个应该就叫做调音吧。 我很喜欢92年左右的机器，因为这个年头里面CD的技术那是相当的成熟了，做工也不错，大多中高端的机器都挡上了数字滤波，这对DAC后面的LPF是个相当大的帮助，DSP也集成了外部RAM，使得IC减少，好处就是省电，机器可少给一个IC供电啊，此外，纠错能力也大大增强，所以为什么使用了CXD2500这个DSP的机器读碟都是那么的凶悍。 当然这个与伺服也有关吧，SONY机器我是很喜欢CXA1271和CXA1272和CXD2500这个组合，读碟NB，飞利浦我喜欢TDA1302和TDA1301和SAA7345也就是CD6系统（摇头那些不在随身范围）松下，SONY还有飞机亚马哈等他们的DSP出来的DATA波形都有点点不一样，不知这个是不是决定所谓的听感？？？说到DAC，不得不说下D6376，好多机器都用了这个NEC公司的DA，像松下S303，505，三洋CDP4，SONY D66和T66同JVC的P50，包括名机D350都是用他，还有飞机AZ6811等，可见这个DA的素质和听感。在它前面再挡一个日本精密电路的SM5840，这个组合出来 的声音三频均衡，充满模拟味，声音没有任何的渲染，极其耐听让人回味。这是个双声道分离的DA，左右声道各需要串行音频数据才能出声，和PCM66一样的结构，这不是可以和555一样玩双DAC吗？？一个穷人的充满了梦幻般的DIY玩机之路盟生了。 分析下SM5840+D6376先吧，SM5840的第20，21，22脚接来自DSP的音频信号和时钟信号，再由第13.14，15，19脚输出，13和14脚分别就是左右声道的音频信号，而6376的14，15脚为左右声道的音频数据输入脚，图就出来了，如下

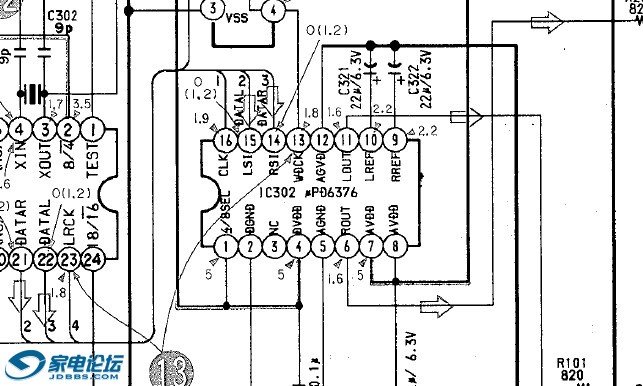

S303原机

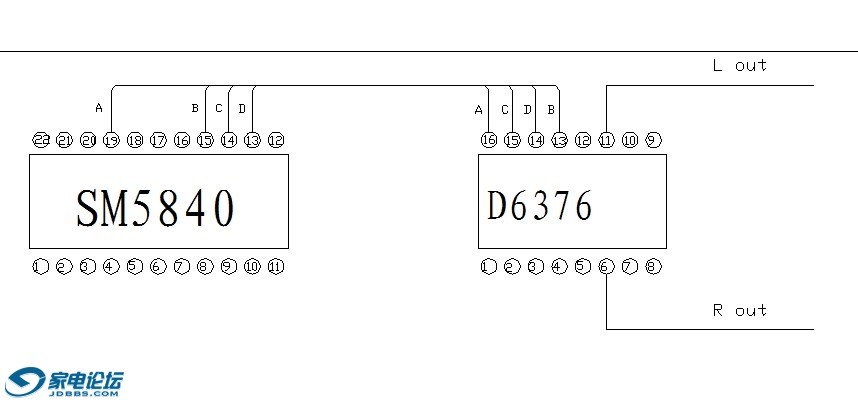

那如果改双DAC，一个声道一片DA转换只需把左右的音频信号分开就OK了，改成和D555一样的结构，（用DA的右声道）大多双DAC的台机也是，如下
改双DA

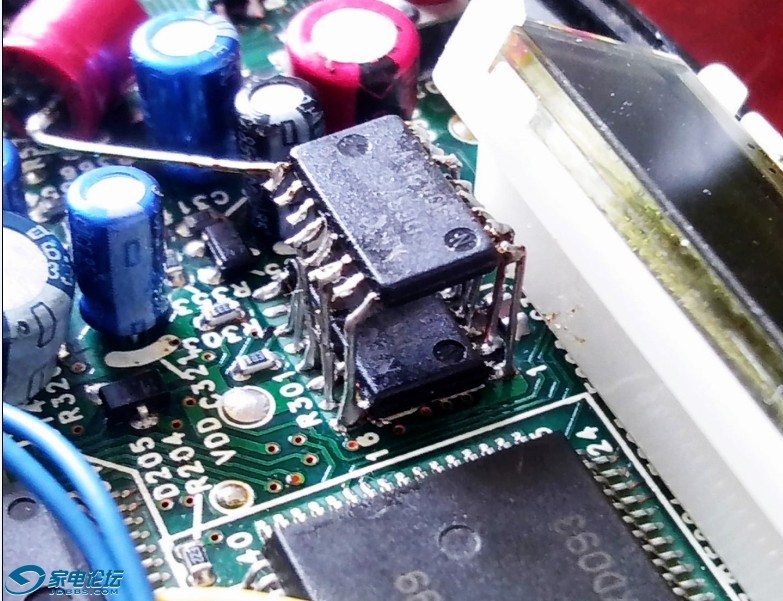

一分析好了图也出来了就可以开工了，6376的1至8脚除了6是右声道输出其它全是供电电源，直接和原来的脚并起来即可。9至16脚把有关左声道的脚全挂空，再把信号接到右声道就OK了。
D6376

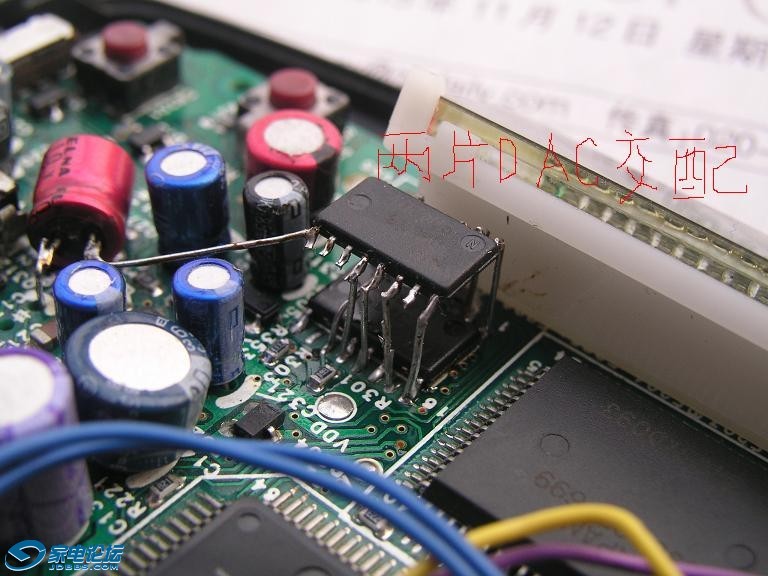

原机S303的晶震是陶封的16.93M是在DSP（MN6625））的17和18脚，采取一个烧友更为发烧的方法，就是换个金封的把它放到数字滤波SM5840的第2和3脚，由第4脚再反送回DSP的第17脚。 随身听中除了贵族的D555有两片DA转换，平民的松下S303一样可以有！！！
富人买机玩，穷人把机玩，这些老砖头已失去便携，但它的用料基本和低端台机没啥分别，人穷也只能用手上仅有的材料把他DIY得更好，把它当台机一样听，如果有点米我会选择去买一个更好的大台机放家听，如果更有米，我也会去买一个顶级的砖头来YY下
|
