转 日本大金ACK70N直插220V烧坏后的DIY维修过程

小家电太子

恩~标题已经列出了情况：被直接插220V了。结果是压敏电阻和保险丝烧了，首页推荐留言里看到大家都是让大金公司维修的，据说要200RMB。好吧，作为屌丝，作为工程师，怎么能让200RMB这么轻易出去呢？？！！！

毛主席说过“自己动手，丰衣足食”。淘宝购买零件如下：

压敏电阻：14D471K 压敏电阻
保险丝管：250v5a 保险丝管

具体就不上哪一家了，另外注意由于零件东西太便宜，运费贵，建议两样东西买一个店的，最好是同城。下面是废话少说，直接上图

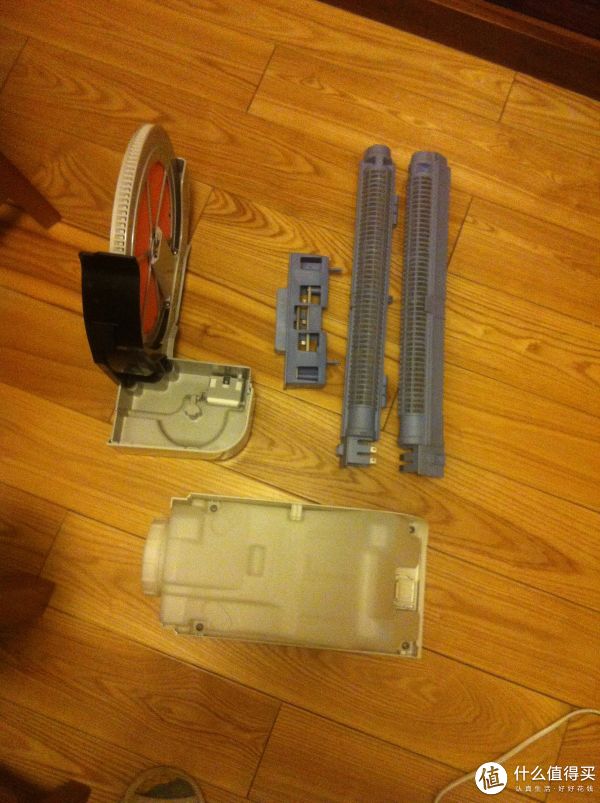

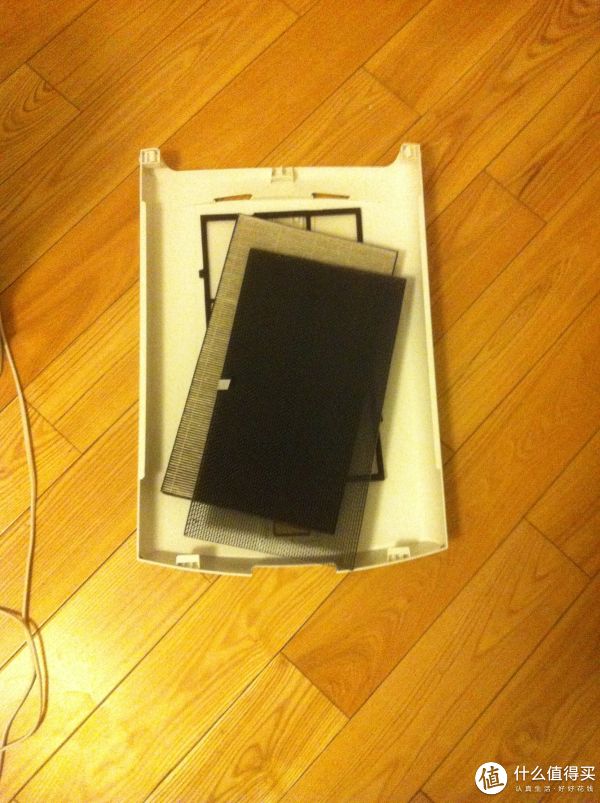

1、拆除一切可以手动拆的（不使用任何工具），以下图就不用解释了吧，说明书里有部件名称

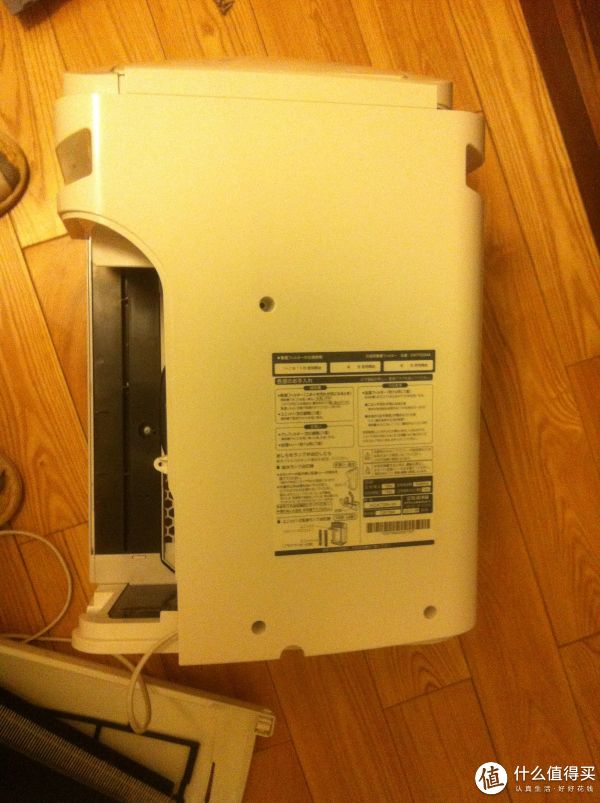

2、倒下放置，拆除后面板

一共有6颗螺丝

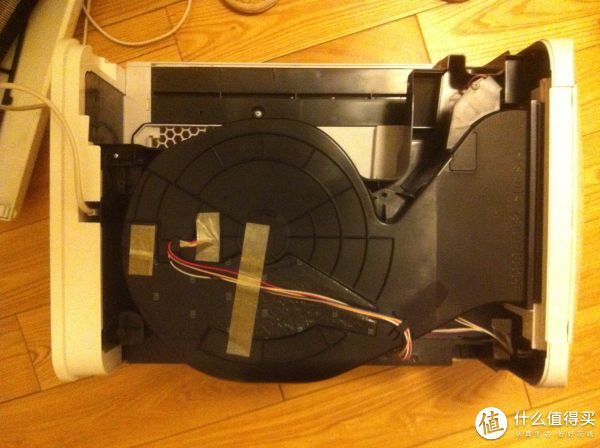

拆完后看到风机了，不拆风机

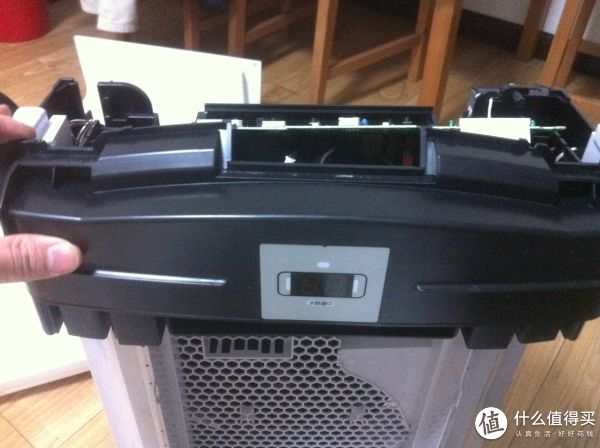

3、立起来拆上面板

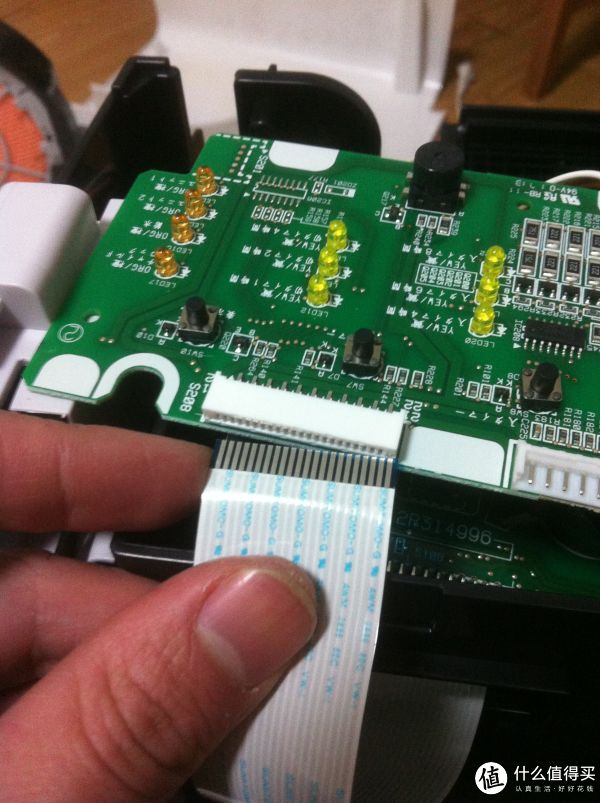

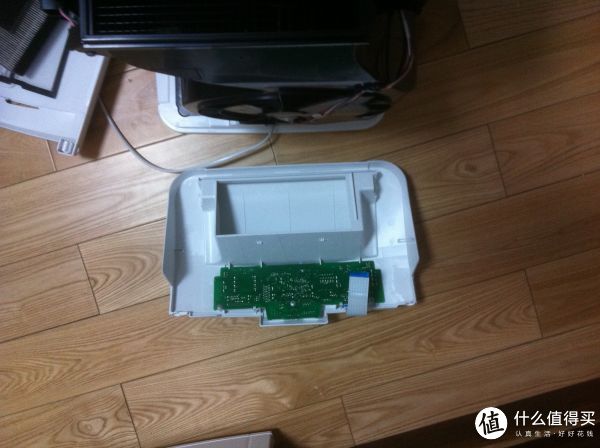

这个上面板不太好拆，注意往后面板方向拉一拉，然后再往上提。注意上图拆下来后的盖板，中间有两个卡扣（搞注塑的提供以下学术名称啊），就是固定这个上面板用的。再注意出来一半的时候，不要把白色的排线部分扯断了

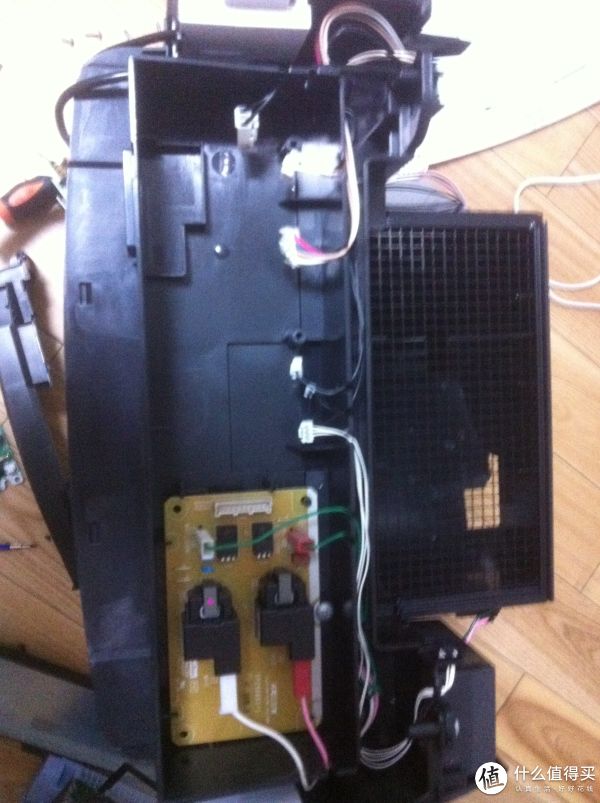

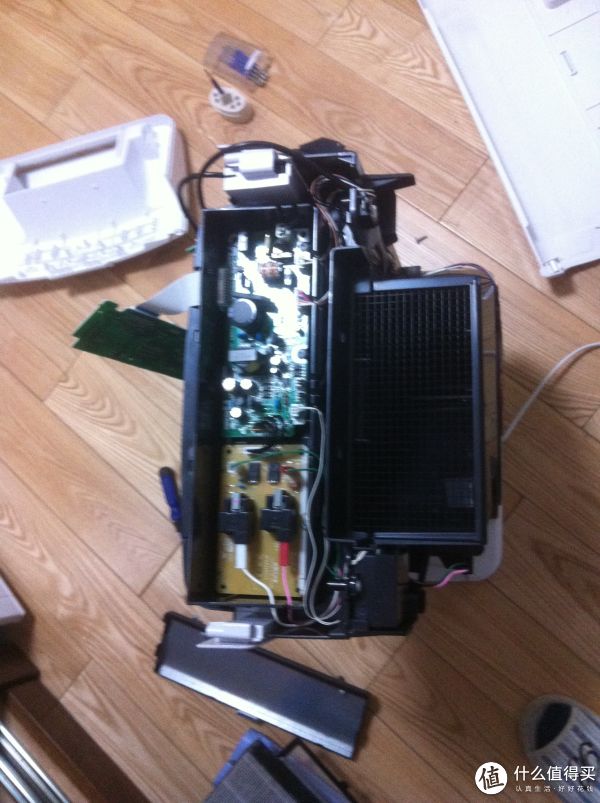

拆完后这个样子，注意看左边那个绿板子

4、找烧掉的元器件。

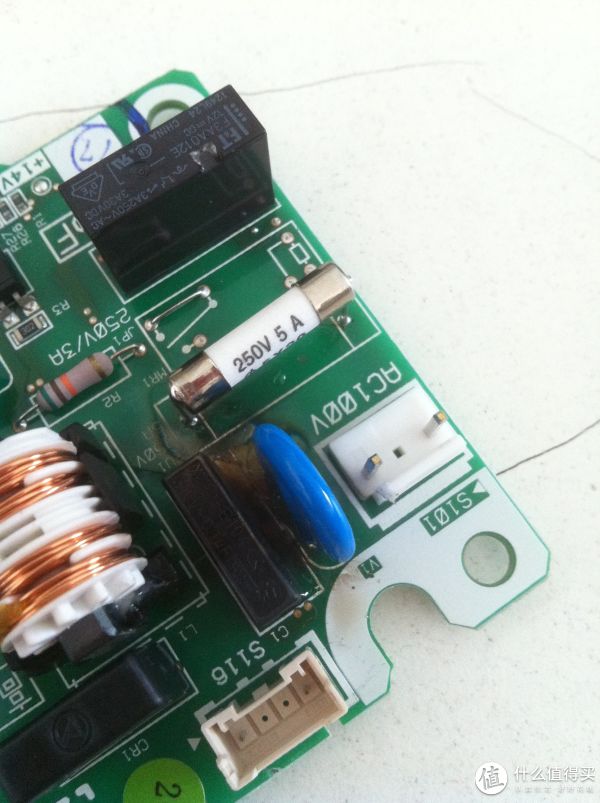

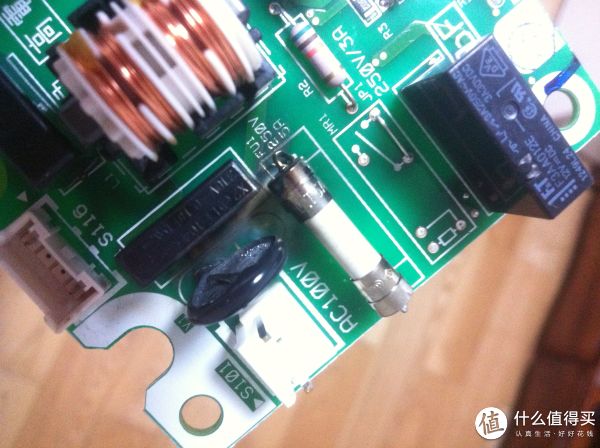

看左上角供电线附近，那个白色的管子陶瓷保险管+上面那个扁圆的压敏电阻
放大看

5、拆板子，拔掉排线，拧螺丝（这个就不用照相了吧）

6、焊板子

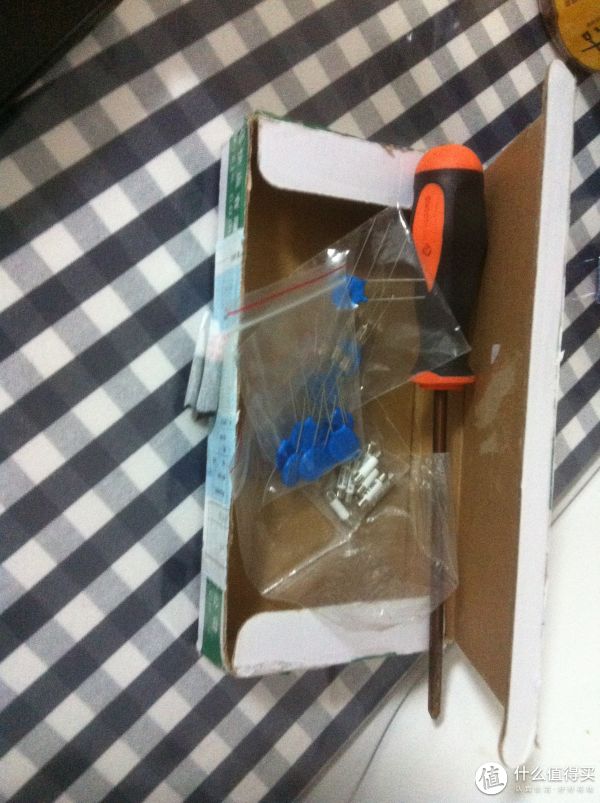

淘宝上买的同型号的不同厂家的压敏电阻和保险丝管，约等于2元+7元邮费=约等于10元（不好意思，数学没那么好)

其实网上还说，可以换220V交流的压敏电阻，这样可以直接插220V电，不用再用变压器了。但是本人仅是机械工程师，不懂电路，保险起见，还是使用了原型号的配件。

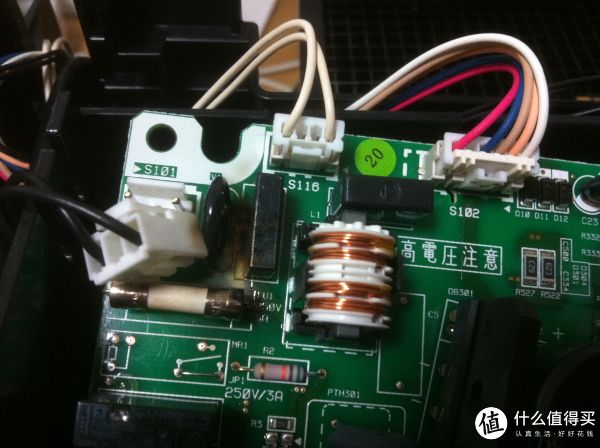

图上蓝色的压敏电阻是更换后的，白色保险管也换好了。

7、安装

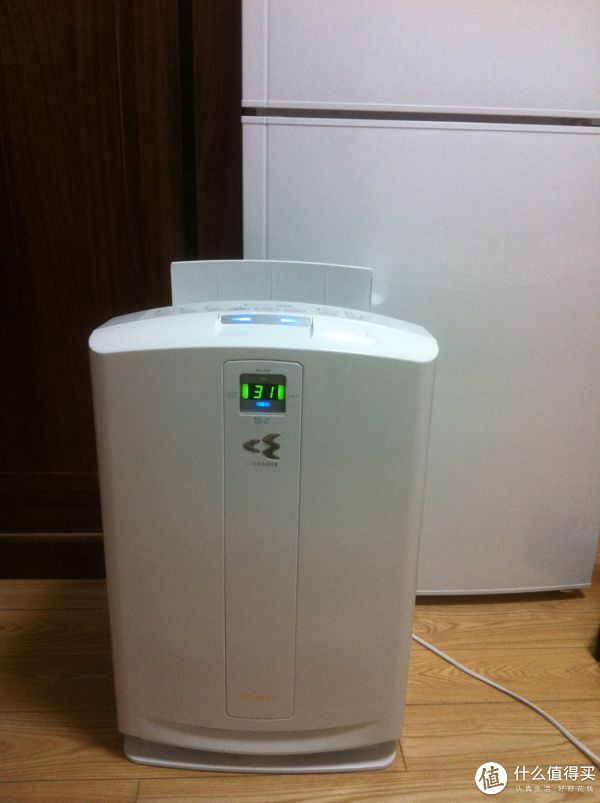

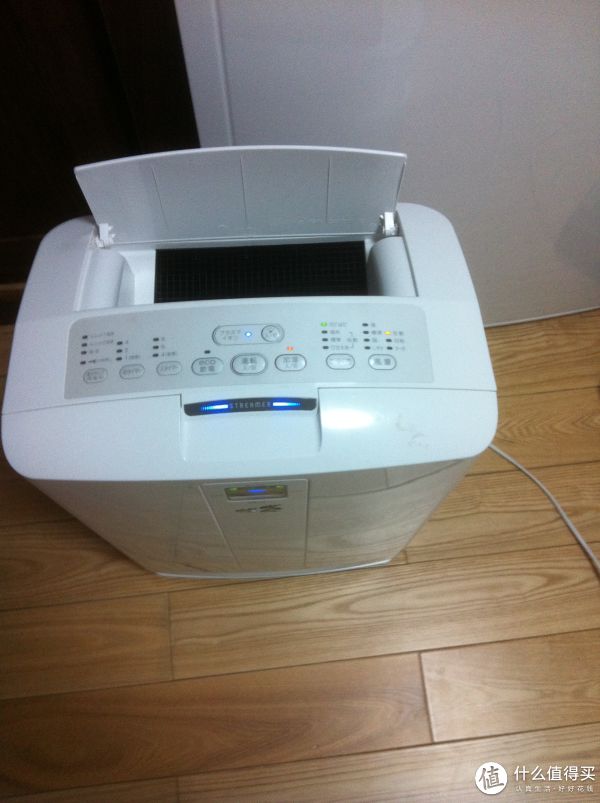

拧好螺丝，插上白色排线，盖上盖板。安装好前面板 8、全部安装完毕后开机测试OK 没问题，唯一有问题的是，我怎么觉得这个出风口左侧靠近边缘的地方没风呢。用手掌分别放黑色出风口的左边和右边。明显感觉左边基本没风。

总结：

1、板子上涂了防水？反正有一层东西。保险丝那个引线焊点小心一点，容易堵。建议是直接剪掉坏保险丝，保留引线，焊接新保险丝。

2、所有螺丝均为同种大小，除了拧电路板的部分有短的，其余都一样长。比较不容易搞混淆。

3、安装后面板时注意边缘接缝处搭接方式。不要硬拧螺丝。

总之，这事细心点，没难度。
