Sunvic选择207 XLS计时器，这款去年有在坛发过研究，那时坛友齐说是个壁挂炉定时器，用于控制暖气设计，适用别墅等地方，其实这个是本质的东东，后来经过一位坛友的研究，现在终于把它作为其他用途，这个可用在定定时浇花浇菜水泵, 电热水器等等, 这个东西非常实用.家里有标准86接线盒的, 这个灰色的底框是个标准86盒外框, 象装5孔插座面板一样固定好, 再把主机挂上去就可以了. 可以完美装墙.

207 xls SUNPRO2000所非常感谢这位坛友，今天就开始真正的造福广大坛友，29.8元包邮，为了感谢坛友对慕容的支持，这款定时开关别错过，全新，没拆封。回归正题，下面把坛友的改装过程，显现出来。。

6A的电流就是1320W实际上2200W以下都没事继电器是10A的
230V, 6A
两路6A*2
http://item.taobao.com/item.htm?id=36970742212

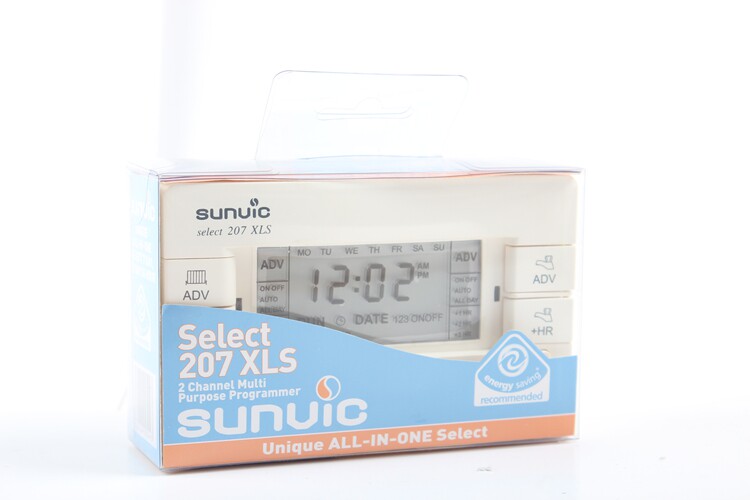

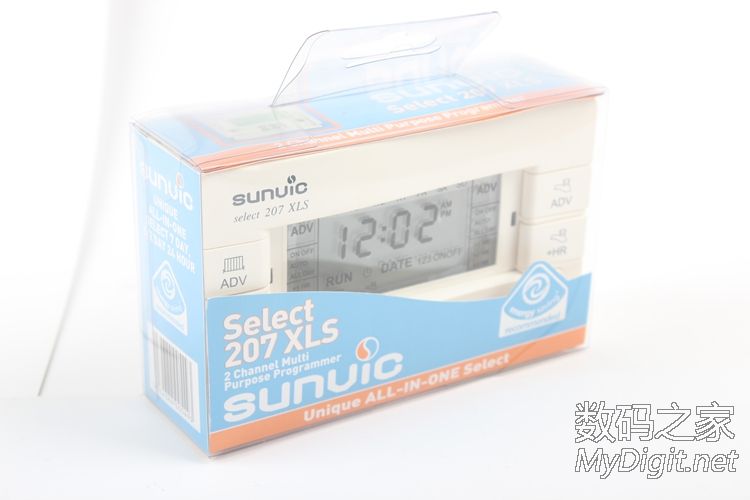

全新包装如下

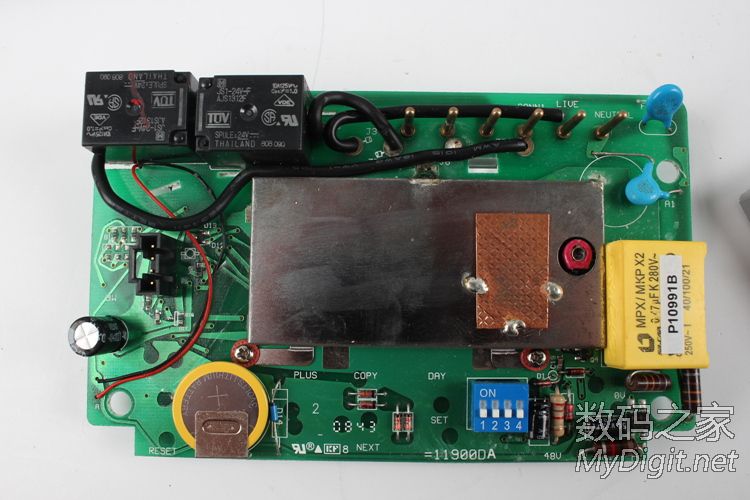

拆开后发现这货就是一个两路的定时器, 可控制220V的流通断;

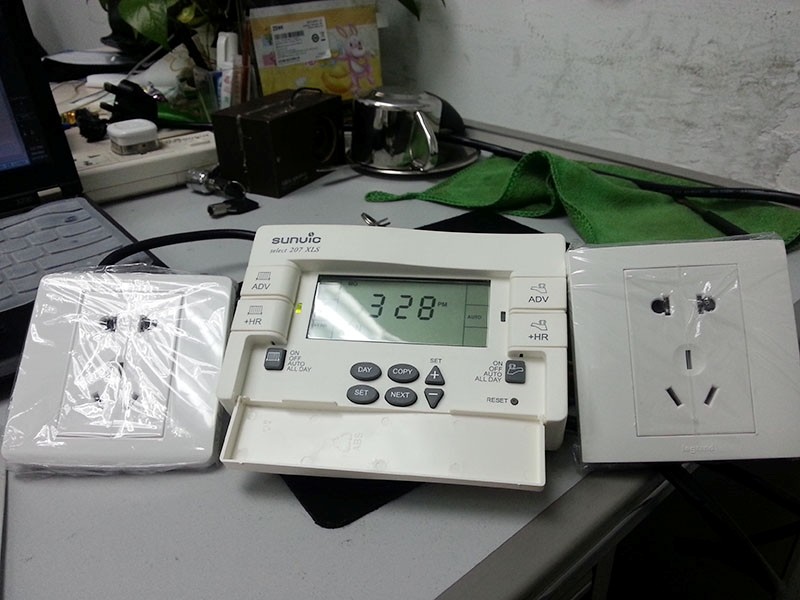

果断改造成双插座的控制器, 先上成品图:

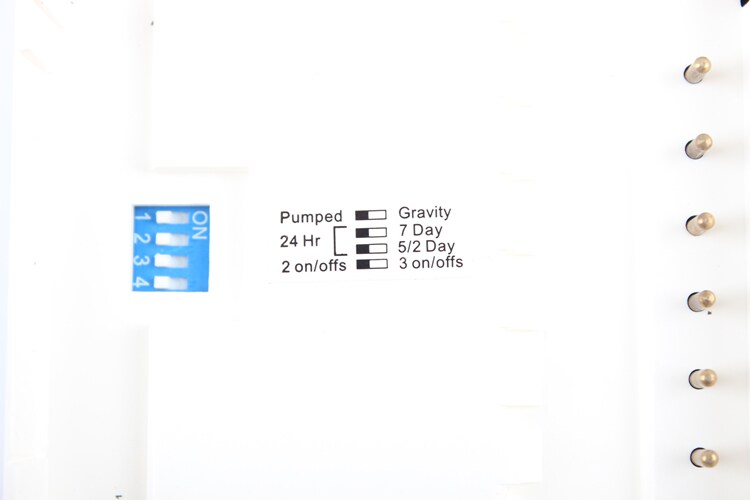

1号开关是切换两组开关是相互独立的还是依赖的, 默认为pumped, 是相互独立的; 推荐使用;
2号开关是切换时间控制一周七天每天不同的通断;
3号开关是切换周一到周五同样的通断, 周末不同, 我选的这个;
4号开关就是切换每天2组通断还是3组; 一般两组也够用了, 早上起床前打开WIFI, 上班走时关闭, 晚上下班前打开, 睡觉前关闭; 再也不用手动开关WIFI了.

ADV键是个切换键, 当通电时按下它, 会断掉, 断电时按下它, 会通电;
下面的开合面板, 角上的那个键是用来切换控制模式的, ON是一直开着, OFF是一直关着; AUTO是按你设置的通断时间自动通断; ALL DAY是只开一整天, 一天后关闭;

然后就是设置键可以设置时间设置每组的通断时间等功能了, 需配合NEXT键和+ - 键来功同完成.

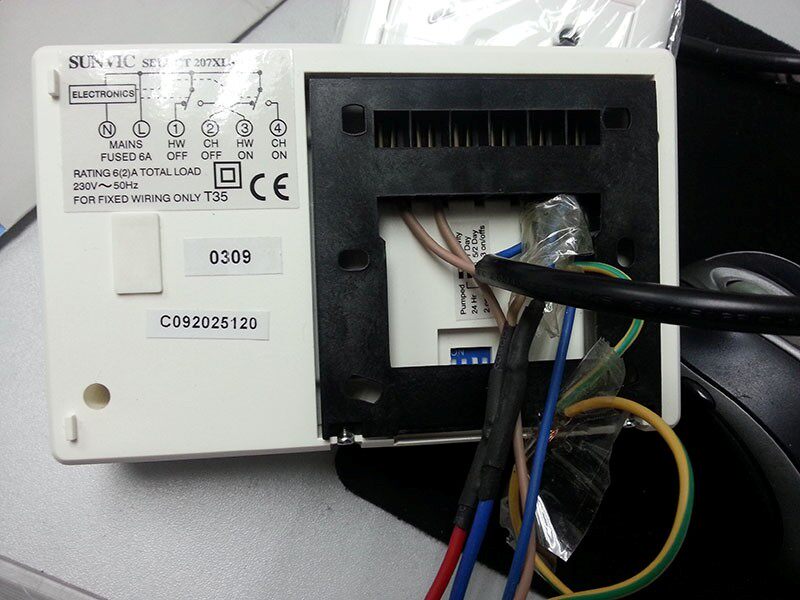

最后, 说一下按线, 照例, 先看图:

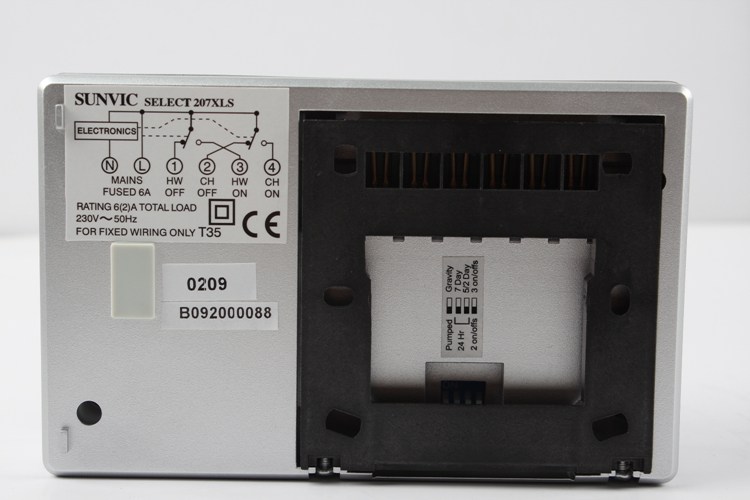

左边画了示意图了, 很简单, 左边N代表零线, L火线, 按家里的市电; 右边的1234四个接线柱是控制输出的开关, 我们只用关心3和4两个ON的就行了, OFF不管;
灰色接线框松开下面的两颗螺丝, 向上向下抽拉, 就拿下来了;

框内有接线号标注:

最左边的N零线, 电源2个插座的三条线都接在这里; L是火线, 只接市电; 3代表前面板右侧那路, 把这条线接到输出插座的L孔内; 4代表前面板左侧的那路, 同样接到另一个输出插座的L孔内;
朋友们都会有TCL的那种五孔插座, 顺便一接, 大功告成;
值得提配大家的是, 市电有危险, 接线前请务必检查断掉电源连接; 接线后注意缠好裸露的电线, 避免自己和家里的小孩儿误碰;
最后的最后, 分享一下我的设置: 左加那路常闭, 仅用来给手机充电, 充电前按+HR最多充3小时就好了; 右边那路控制家里WIFI, 早上7:30开, 8:30关, 这是我的起床时间和上班时间; 晚上19:00开, 32:30关, 这是我的晚上娱乐时间, 周末两天则是24小时开.
祝大家玩得开心!
上图外网竟然高达49英磅

慕容冲 · 发表于 2014-3-19 12:26

定时器白色部分是主机 5孔插座自己另接此定时器只含有定时器本身不含插座连接线等附件本身就是个开关, 只不过可编程自动, 当然也可以手动替换掉86盒的开关比较合适直接当手动开关控制通断可以设定常开常开自动一天随时可以切换常开常关
AUTO模式和ALL DAY模式, 按一下ADV就开, 再按一下就关, 跟普通开关一样左右两组是独立的，也就是说左右各控制1个用电设备相互独立的两路的功能键一模一样除了共享时钟, 其它都是完全独立的
