使用输出变压器（牛）的高性价比胆前级

hydiy

用牛输出的胆前级因其独特的音色而很受老烧喜爱。这次用6N8P+6N12P制作了一台牛输出的胆前级，取得了出人意料的效果。细腻通透，饱满润厚。特别是在配搭晶体管（石后级）纯后级可让整套系统表现出胆机的空气感和韵味。 6N12P的基本参数：

hydiy

交易区新帖推荐

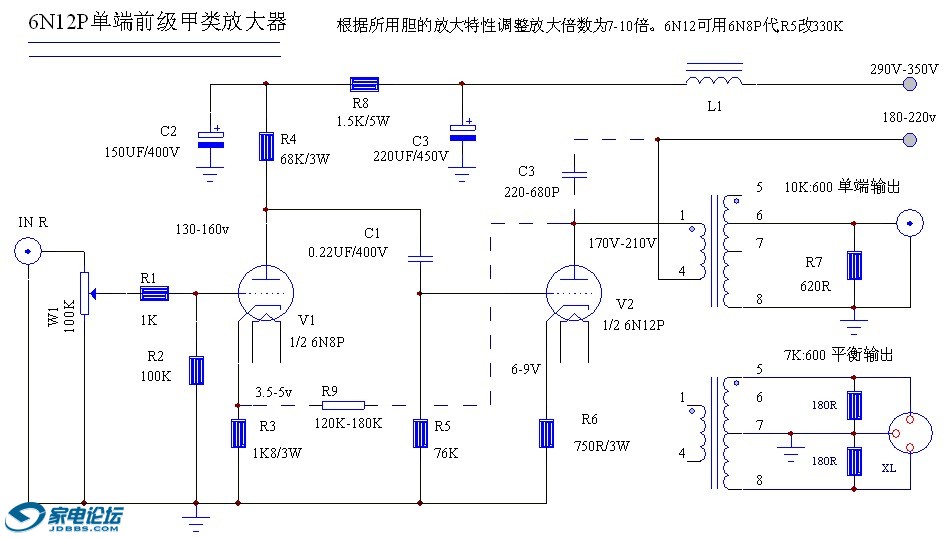

整机电路原理图：

hydiy

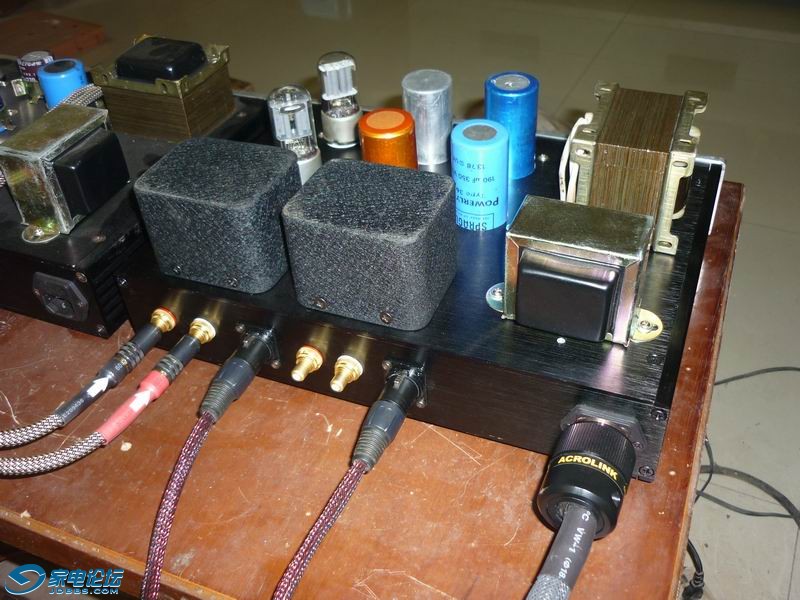

制件好的整机：音质平衡大气，宽松自然，生动活泼，细腻飘逸。

主要技术指标：输入灵敏度100mV，电压增益7.5倍。输出阻抗600欧（单端）、150+150欧（平衡），信噪比约90dB，噪音电压0.2mV。频率响应：20Hz-22kHz-0.5dB.

hydiy

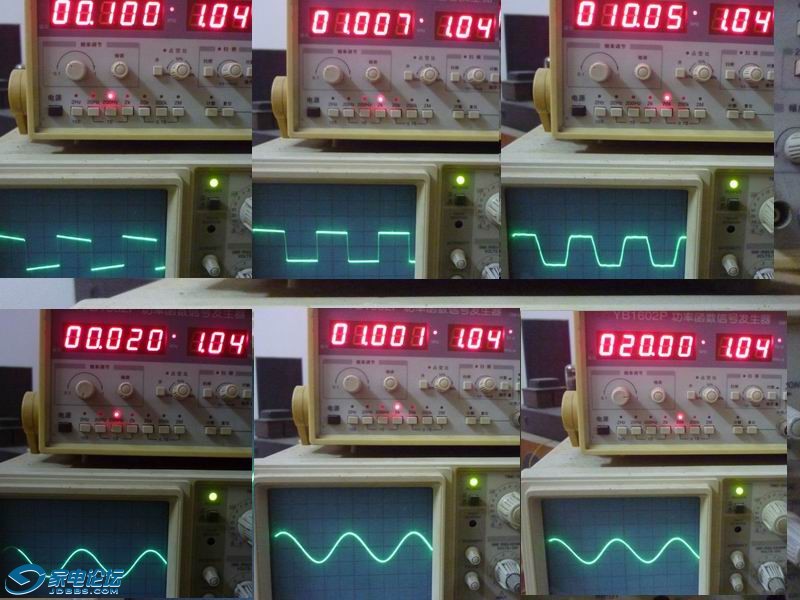

胆机好不好听，高频有没有毛刺，中频粘不，可以从高频测量的方波图看出来，10KHz方波顶上的波纹小、平滑则耐听。够不够宽松大气也可以从低频方波图上看出，100Hz以下方波越平则低频密度够，穿透力强且弹跳感好。同样的方波图，没有环路反馈的要比用电路调出的好听。
本机测量：

hydiy

优良的输出牛和电路设计可以用平价的胆和电容就能出优秀的音质。输出牛是请经验丰富的老师傅制作。铁芯材料：Z09片厚0.23，规格2.2CM*3.3CM.初级用0.13线绕4356匝，铜阻801欧。实测不过直流时电感量116H，过15mA直流73H.更详细数据看后面的参数图。

hydiy

交易区新帖推荐

输出牛可谓费尽周折，由于我要求有点特别。很多师傅不愿意做。做的也要我出材料，达不达要求都要付人工。有的绕牛师傅讲，一般前级输出牛绕3000匝左右，铜阻400多欧，用起来也有20Hz的低频。
我的观点是胆机的核芯是输出牛。特别是前级的频率尽量做宽，失真要小。频率失真不等同于频率响应，在同样是1dB测出的频率响应下，1dB的频率失真会比3dB的好听，输出牛天生就有的3dB频率失真会比接入电路调出3dB的好听。输出牛天生就有小于3dB频率失真的多是贵货。本机力求在不接入电路输出牛天生就有1dB，所以不用加负反馈调整就能达到要求。

hydiy

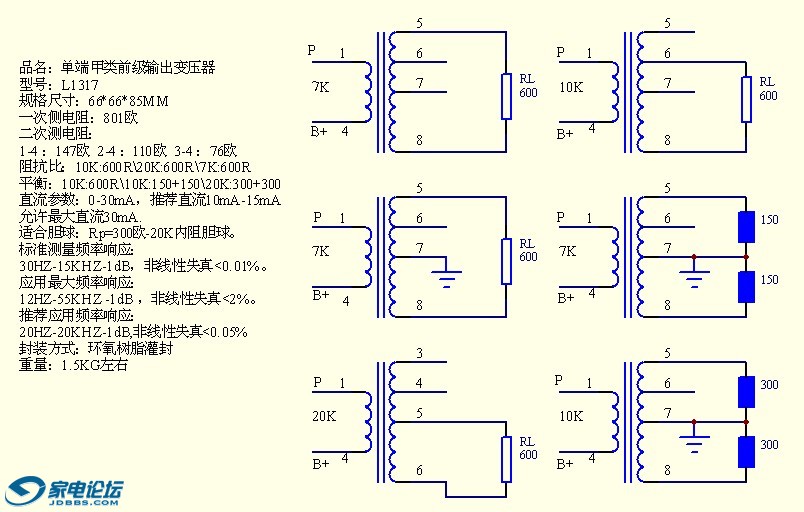

麻烦的是我对输出牛进行单独测量时达不到要求不装机，并且参照了质检部门所用的检测输出牛品质的标准，而并不单是应用电路中的频响测量。下图是输出牛的测量数据。

hydiy

上图是对输出牛单独进行测量的数据，在波形图中标出了测量所用胆的内阻，测量电压、电流值。

kchq

专业！:victory:

hydiy

kchq 发表于 2014-2-19 11:42
专业！

谢谢支持[s:21]

hydiy

6n12p可以用6SN7或6N8P代

nh令狐冲

:victory::victory::victory::victory::victory:

有话说

hydiy

有话说 发表于 2014-2-19 23:26

谢谢有版支持。这机推贵丰后级很合适，韵味很不错。机器带有平衡输出。整理一下上图。

hydiy

nh令狐冲 发表于 2014-2-19 23:24

[s:21]谢谢关注
