美如画V8土豪金，脱掉你的外衣，看看你的“芯”

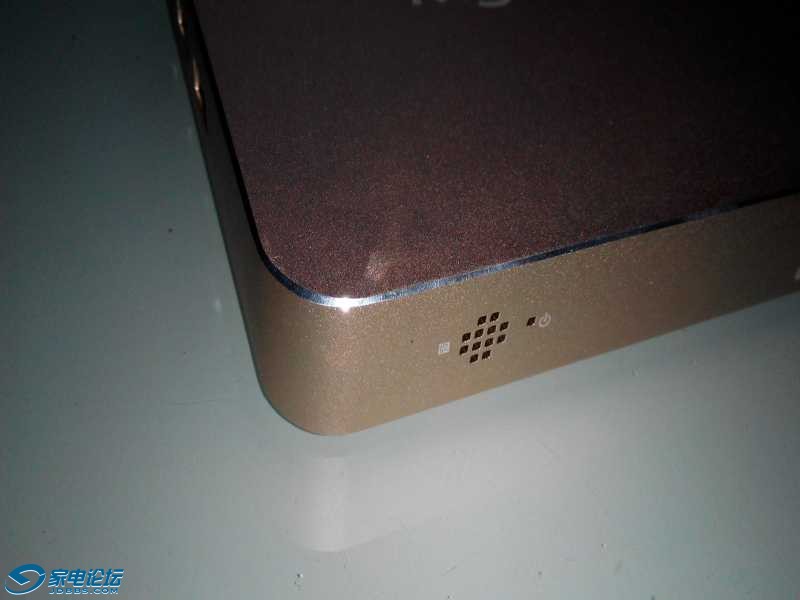

先看局部特写

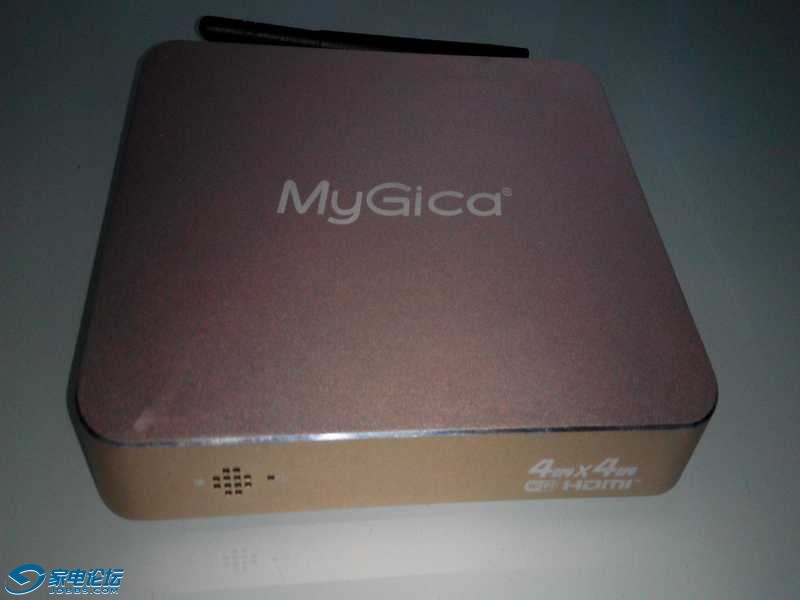

外观通体采用时下流行的土豪金色，由于拍摄效果不佳，呈现的是粉红的香槟色，真实是亮亮的金属黄色。

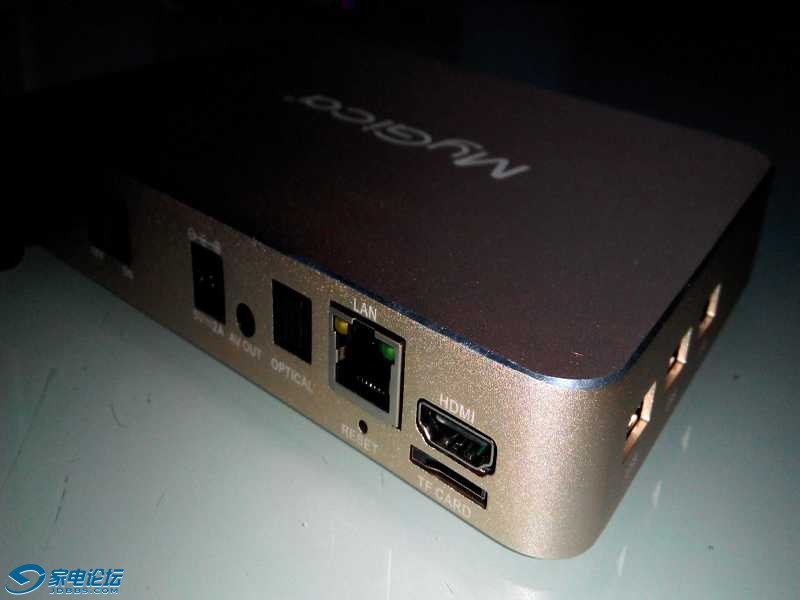

背面和侧面接口丰富。





开始拆解（非专业拆解，部分内容不够详细，请见谅）

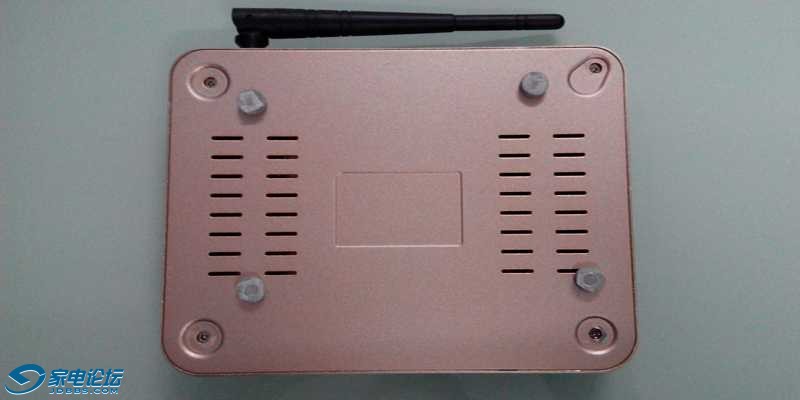

背部四颗泡沫垫脚，轻轻去掉后，可看到四颗螺丝固定。

局部螺丝特写。

轻轻取下四颗螺丝，可以看到脱掉外衣的美如画V8芳容，整体外壳做工精良，空间很大，主板占了大约1/3,上面排线连接的地方是遥控信号控制板，左下角两颗螺丝固定的主板，向右是独立开关和外置天线。

翻转过来看下。

去掉两颗固定的螺丝之后提拉起来可以看到主板的正面，麻雀虽小五脏俱全。

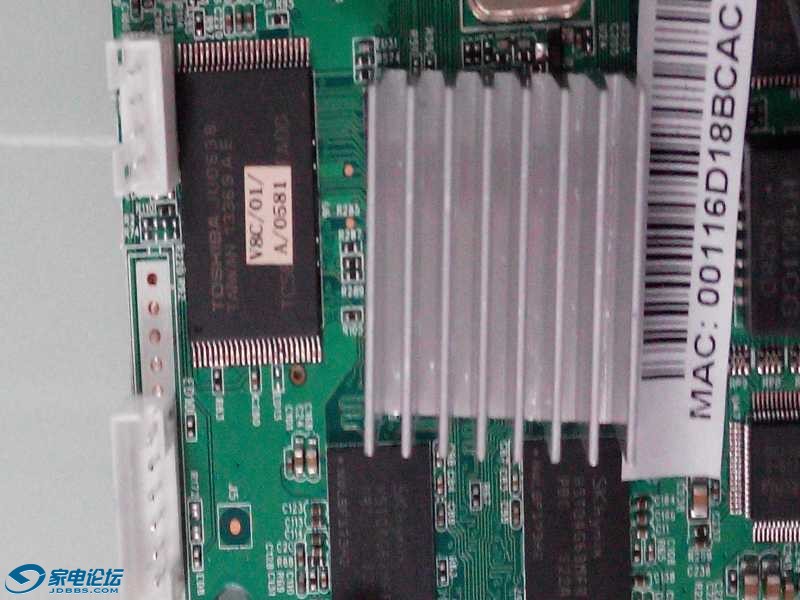

主板正面特写。

主板背面特写，可以看到焊点饱满，整个主板很干净，走线很合理。

内存，型号:H5TQ4G63MFR，生产厂家:SK Hynix 海力士，全球第二大内存颗粒厂,单颗256M，DDR3，频率:667-1333MHz，4颗组成1G内存。

视频输出芯片，型号Rockchip RK1000-S，RK1000-S支持AV复合、色差分量和HDMI三种输出方式，具备最大720P原生画幅输出能力。

无线网卡，Realtek 8188CTV，802.11N，150M，USB2.0接口.USB 2.0 Hub控制芯片，Genesys Logic 创惟，GL850G，这个在嵌入式系统很常见。支持键盘鼠标，游戏控制器，存储设备等等USB设备。

主控芯片因为拆了几下没有拆掉，无法看清具体面目，官方提供的是ARM顶级的Cortex-A9处理器四核心RK3188芯片方案。
