山不在高，有仙则灵

阿NET

接触过一些专业功放，http://www.jdbbs.com/thread-4846890-1-1.html
来了一个念头，用功率输出管大方些，本来用4对的改成8对，。。。。。。


线路整体架构还是高文JOB线路，教科书线路，但是在数码时代，并不如其他用J109k389老线路一样淘汰掉，原因就是其高速，宽频，仍然很适合当今高晰力的音频。


这线路过往也做过很多版本，低频效果不尽人意。这次出声效果，低频丰满，声音细腻，非常耐听，完美发挥场效应管的魅力，听过不会忘记，马上中毒。

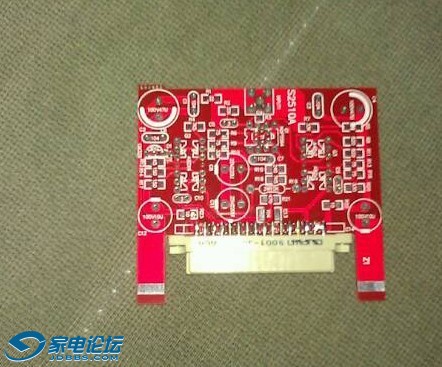

电压放大，做成一个模块。

阿NET

交易区新帖推荐

电源保护一体板，减少出错机会，最简单模式做出非凡效果。

每声道6个滤波电容，4个双43安高速半桥管组成双桥整流模式。

光芒四射

支持动手{:soso_e182:}，
但是不支持抄袭{:soso_e118:}，用其他人的电路板来照着“装配”更不支持，如果自己不去研究电路就永远不知道为什么要这样做。如果是为了听声音，还不如把这些钱用来买国产成品机。

阿NET

8对A42A92推动K1058 J162 输出,有效隔离场管栅极电容，避免多管并联导致该电容变大而信号损失。

采用MOTO的4恋生的A92 A42，只需各2个就就完成推动，而电压放大只需2个就可以。

阿NET

优异星型一点地线

阿NET

交易区新帖推荐

每声道采用2个继电器切换，4触点并联，最大限度减少保护线路对音色的影响。

短路，直流，延时全功能保护。

阿NET

单声道模式

阿NET

你有兴趣去研究一下吧，

[quote]光芒四射 发表于 2013-11-29 13:22 http://jd-bbs.com/thread-193899-1-1.html
前面要改一下DIY坛网址才能打开。


人到中年，有时间，听听音乐更好，节腾线路，过去式了。


为了推难推的音箱，用了很多功放，也收了不少专业功放也不满意，否则也懒得动手。

阿NET

模块采用欧式插座连接，为了增加可靠性，每个线路点用4触点连接。

阿NET

每声道6个100V3300Uf滤波。

光芒四射

阿NET 发表于 2013-11-29 13:40
你有兴趣去研究一下吧，

[quote]光芒四射 发表于 2013-11-29 13:22 http://jd-bbs.com/thread-193899-1- ...

减小内阻吧
貌似这不是高文功放的强项？

阿NET

光芒四射 发表于 2013-11-29 15:10
减小内阻吧
貌似这不是高文功放的强项？

本知场管要多对并联来减低内阻，以前做4对，以为是够了，实际不言。

在用的先创用了5对，低频也可以。

这次做了8对，效果有点意外，声音比先创的细腻很多，低频就更不用说了。

第友

烧不用脑，有钱就髙

光芒四射

第友 发表于 2013-11-29 18:36
烧不用脑，有钱就髙

那得烧糊了。

阿NET

光芒四射 发表于 2013-11-29 20:30
那得烧糊了。

[s:20]精辟。
