救助，NAD3020E不发声！

養豬個農民工 · 发表于 2013-11-1 13:46

马上注册家电论坛，众多有奖活动等你来参与！

您需要登录才可以下载或查看，没有账号？注册

x

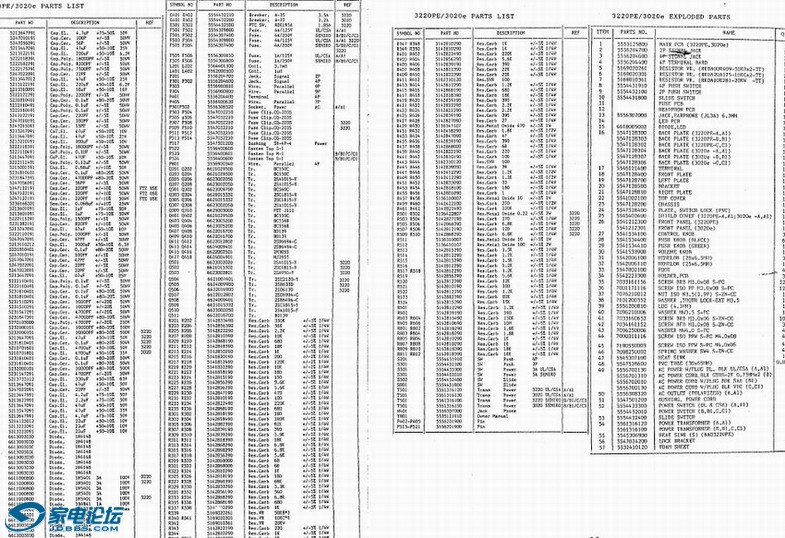

在淘宝上买了个nad3020e，平时听都是很爱惜的，也就是一周开机一次，一次听不了半个小时，大概过一个月左右，突然有一天开机不正常了，发现原来开机的冲击声也没有了，音箱也不响了，音量旋钮旋转，音箱就是不发声，耳朵贴在音箱喇叭上仔细听能听到播放的音乐声音（很小很小，音量旋钮慢慢开大，偶尔会有一次爆音声），我以为功放管坏了（我老早以前也有台3020当时就是对管坏了，我经验主义了，因为我看不懂原理图），然后就拆下2955和3055对管经测量发现都是好的，然后，再焊上主板（过程中2955和3055下面的云母片和紧固螺丝和管座安装孔内的塑料套管也都按原样放好的），但是再次开机，悲剧了，2个4A的保险丝立马烧断，并闻到了一丝丝塑封管的过热的焦糊味，后来在网上请教了一些高手、大侠、前辈们，让我复原到原来的出故障之前的状态，菜鸟我抽空又重新把2955和3055对管重新拆下检查焊接了一遍，然后通电，发现4A的保险丝不烧了，开机喇叭有和原来正常使用时一样的轻微的冲击声，但是还是不能正常工作，在网上我查询了一个台湾人发的维修NAD系列功放的帖子，NAD3020功放因为时间久远，以前的自动化焊接经过这么多年后，容易氧化虚焊，所以所有焊点我都一一补焊了，琴键开关我也拆下分解一一清洗了，还在外国网站下载了 NAD3020E和NAD3220PE的服务手册包括了电气原理图，线路板图，部件详细说明（国内有人在淘宝上卖10元），现无私奉献给有需要的人。

NAD3020E和NAD3220PE区别在于，一个是40V供电，一个是28V供电，输出功率肯定是3220PE大于3020E的。

另请前辈们分析一下，现在保险丝是不烧了，我用万用表测量2955和3055对管外壳之间电阻有500欧姆，是否正常？
测量下图C512电容中点到C508和C509（2个4700uf大电容）都有28v供电 QQ截图20131101080205.jpg

请各位大侠帮助菜鸟一同让这台3020再生，谢谢了


这是从外国网站下下载的，国内有人居然在淘宝上卖钱，现无私奉献给有需要的朋友！

nad_3020e_3220pe_sm-2.part7.rar (61.89 KB, 下载次数: 960)

nad_3020e_3220pe_sm-2.part6.rar (194.34 KB, 下载次数: 950)

nad_3020e_3220pe_sm-2.part5.rar (194.34 KB, 下载次数: 942)

nad_3020e_3220pe_sm-2.part4.rar (194.34 KB, 下载次数: 893)

nad_3020e_3220pe_sm-2.part3.rar (194.34 KB, 下载次数: 931)

nad_3020e_3220pe_sm-2.part2.rar (194.34 KB, 下载次数: 920)

nad_3020e_3220pe_sm-2.part1.rar (194.34 KB, 下载次数: 930)

sonicview · 发表于 2013-11-1 19:30

交易区新帖推荐

帮顶，谢谢楼主的无私共享，希望楼主的机子尽快恢复状态。我也有一台3020，机龄有二十多年了吧，很常使用，给小朋友听儿歌的，声音不错。{:soso_e181:}

Analyser2006 · 发表于 2013-11-1 20:43

烧电源保险说明问题比较严重。是两个声道同时无声吗？如果是，可能是公共部分有问题。

yddy1 · 发表于 2013-11-1 21:40

你第一次拆了功率管再装上，立马烧主电源的2只4A保险，肯定是功率管的外壳和散热器短路了，安装好后应该用万用表测量一下功率管外壳和散热器的电阻为无穷大（至少应该有一个方向测量结果是无穷大），然后才能开电的。

只要你的喇叭中有一丝丝的音乐，说明功率管肯定没有问题，问题应该在前面差分或电压放大级。

最简单的方法是：在通电正常的情况下，用手指去触碰功率管、推动管之前的信号通路上的小三极管、耦合电容的脚，从后往前，看触碰到哪些位置的时候喇叭里有较强的感应声响起来，那么问题就不在这之后，必在这之前。

由两个通道一起不响可以确定问题在两个声道的公共元件上，如双运放、输入的切换电路（运放没有供电时常引起声音极其微小，切换电路不对，也是只能在很大音量下才能听到一点漏进来的音乐）。

yddy1 · 发表于 2013-11-1 22:19

看了一下图，觉得问题可能在电位器以前的机械切换开关上，你现在有3个办法来确认一下：

1.把电位器开大些，至少超过一半，用手触碰电位器中间那个脚（或几个脚都摸几下），如果喇叭中有大声的低频感应声，那么电位器后面的电路你就不用管了。如果还是没有，那么就是后面电路出问题了，比如电压放大供电出现了问题（基本只有这种可能，因为2个声道是分开的电路，只有电源共用）。

2.把输入信号线插在不同的输入端口，包括PHone端口，然后来回多次切换那些信号选择按钮，看你能不能碰巧听到大声的音乐输出来。尽管你清洗过这些开关，也许里面全错位了或接触不上，也会使两个声道都几乎没有音乐的。

3.认准TUNER输入线路，直接把电阻R345/R346的任意一端用细导线接到电阻R301/R302的任意一端，或者把切换开关置于TUNER状态，用万用表的1K档测量电阻R345/R346的任意一端与电阻R301/R302的任意一端之间的电阻，正常情况最大有1KΩ多一点，如果电阻很大，那么就是切换开关内部没有接通。

養豬個農民工 · 发表于 2013-11-1 22:54

交易区新帖推荐

Analyser2006 发表于 2013-11-1 20:43
烧电源保险说明问题比较严重。是两个声道同时无声吗？如果是，可能是公共部分有问题。

谢谢指点！

養豬個農民工 · 发表于 2013-11-1 22:56

yddy1 发表于 2013-11-1 21:40
你第一次拆了功率管再装上，立马烧主电源的2只4A保险，肯定是功率管的外壳和散热器短路了，安装好后应该用万 ...

我现在测了一下功率管的外壳和散热片之间是直通的，之前一次接上电源开机后，烧4A保险丝，但是这次我重新拆下功率管焊接后，外壳和散热片也是直通，但没有烧4A保险丝，不知道是什么原因，谢谢大侠指点！

養豬個農民工 · 发表于 2013-11-1 22:57

yddy1 发表于 2013-11-1 22:19
看了一下图，觉得问题可能在电位器以前的机械切换开关上，你现在有3个办法来确认一下：

1.把电位器开大些 ...

谢谢大侠指点！

Analyser2006 · 发表于 2013-11-5 21:57

養豬個農民工发表于 2013-11-1 22:56
我现在测了一下功率管的外壳和散热片之间是直通的，之前一次接上电源开机后，烧4A保险丝，但是这次我重新 ...

没做绝缘吗？金封管的C极是和外壳连接的，不做绝缘贴在散热板，会使正负电源短路的。

男孩好东东 · 发表于 2013-11-5 22:29

典型的聋子修成哑子

柳一音 · 发表于 2013-11-6 08:58

不懂电路和维修技术还是不要盲目拆卸元件为好，不然会将故障扩大，请内行吧。

養豬個農民工 · 发表于 2013-11-6 09:05

本帖最后由養豬個農民工于 2013-11-6 09:08 编辑

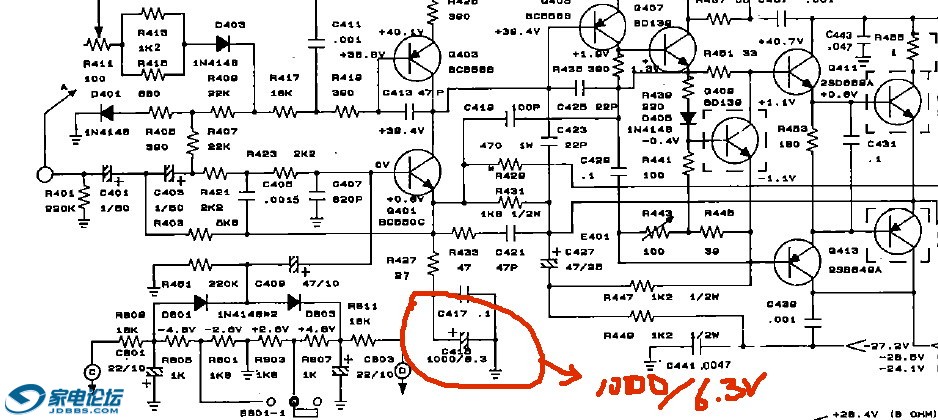

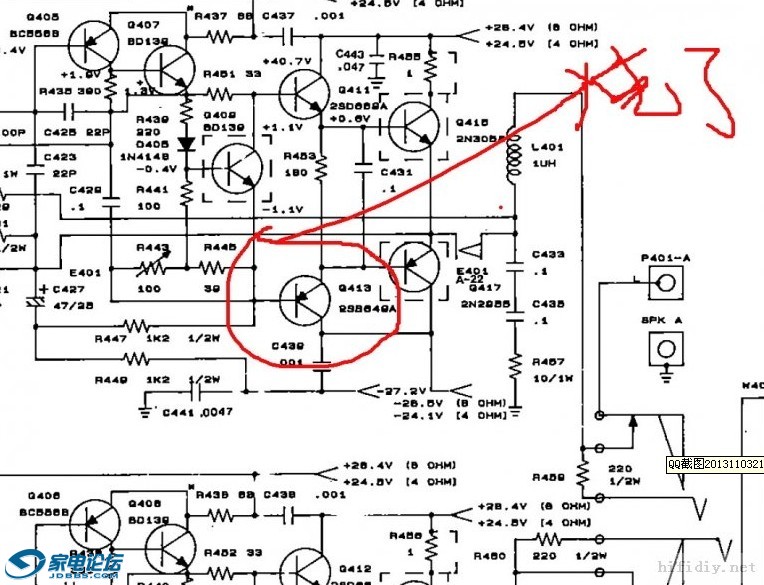

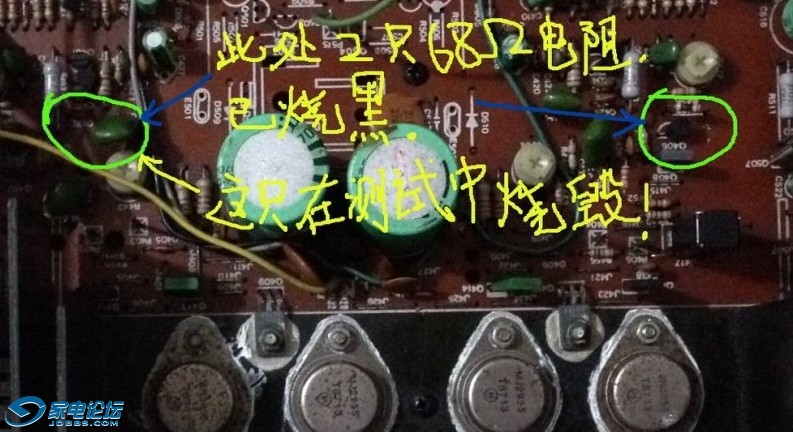

我把2个场效应管2SJ111都拆了，然后短接，功放终于有声音了，就是在测试过程中手无意中碰音量电位器一下打到最大，然后烧保险丝，然后原来2个发黑的R437和R438的68欧姆电阻烧了左边声道的一个，又没注意，又烧掉了一个2sb649a-c的管子。。
