多图-------这些年我所接触到的国内Diy音响发烧友个人作品

6f6g · 发表于 2013-9-26 09:14

快乐大概就在DIY中。[s:97]

浪迹天涯888 · 发表于 2013-9-26 10:55

交易区新帖推荐

养眼:victory:

杨维中 · 发表于 2013-9-26 18:27

这是一台发烧友自制的解码器，机主直接以接收处理芯片和D/A解码芯片来名命型号。非标准宽的尺寸，黑色的机身，似乎成为近年来国内Hi-Fi音响制作圈里的流行款式。

杨维中 · 发表于 2013-9-26 18:29

从机器背面来看，整机接口较丰富，共设置有数字信号输入同轴两组；光纤信号一组；以及D型USB接口一个；输出接口则为一组音量可调的RCA摸拟端子。

杨维中 · 发表于 2013-9-26 18:34

设计规范、用料上乘、制作精良，是近年来diy个人作品的显要特征，其完成度上要比以往高了很多，那种山寨版的、手工痕迹很重的影子已经一去不再复返。

杨维中 · 发表于 2013-9-26 19:09

交易区新帖推荐

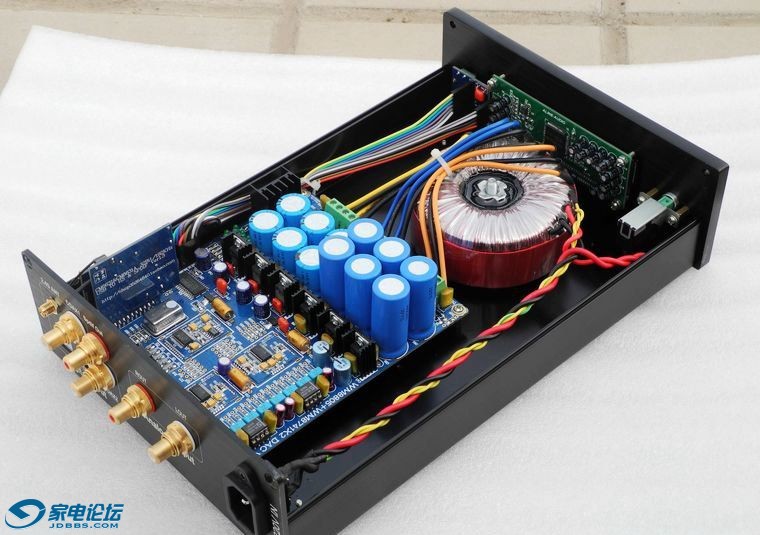

整机电源部分很强势，环形电源变压器至少不小于50VA。

杨维中 · 发表于 2013-9-26 19:15

采用多只电解电容滤波及莫托洛拉78、79系列三端稳压器件为整机电路提供多路稳定的直流电源。

杨维中 · 发表于 2013-9-26 19:21

作为个人diy制品，这台机器的亮点是具有蓝牙功能，只需接入2.4G的天线便可用蓝牙前端播放音乐。此外，由于具备-50dB至+6dB（输出电平为4V RMS）音量可调节功能，因此可以不需要前级放大器而直驳后级。

杨维中 · 发表于 2013-9-26 19:30

核心的D/A解码芯片该机选用了两片英国的WM8741，该芯片为目前各音响品牌广泛采用，可提供128dB的信噪比(单声道)，并可通过对音频滤波的剪裁达到所需的听觉体验。

杨维中 · 发表于 2013-9-26 19:32

此机的DIR接收处理芯片为WM8805。

杨维中 · 发表于 2013-9-26 19:35

采用垂直方式安装的两块PCB板，一块是蓝牙信号接收处理板，另一块则是采用CM6631A的USB处理芯片板。制作者强调，该USB接口仅适合专用来聆听音乐，电脑系统的声音不要经过USB接口输出。

杨维中 · 发表于 2013-9-26 19:42

试听这款解码器是在自己家里，音源用得是马兰士CD-16兼作比较，听音环境要比正规的试听室差些，但不至于会影响到我的听音感受，因为这是我最熟悉的环境。功放用得是丽磁LM-218IA，6L6推845单端胆机，音箱是JBL-4312A。

杨维中 · 发表于 2013-9-26 19:47

为了能快速、准确地辨别这台解码器的声音特点，采用了两种接法∶ 一、马兰士CD-16经数字同轴信号连接解码器后其输出再进入功放输入A档；二、马兰士CD-16信号输出直接连接功放输入b档。
这样，我可以通过零点几秒钟的快速切换A/B两档信号输入而分辨解码器和CD机本身解码电路在声音上的有何异同。某种角度上，这似乎也是WM8741和TDA1547两枚解码芯片的较量。

杨维中 · 发表于 2013-9-26 19:52

功放的信号旋扭在“CD”档和“LINE1”之间切换可快速分辨解码器的声音特点。试音前，应预先调整好解码器和CD机信号输出二者之间的电平平衡，以免误判。试验表明∶解码器的音量调整在00db时，刚好与CD机输出电平音量相等。

杨维中 · 发表于 2013-9-26 19:54

先试探性的放了一首蔡琴老歌的“痴痴的等”，我发现WM8741解码器和马兰士CD-16自身的TDA1547解码电路二者出来的声音风格很难区分，即便是来回切换两路输入信号，它们通过音箱出来的声音几乎没有不同......
