全频 单端 胆解及其它

imidazole

lcsnj 发表于 2013-9-18 10:23
胆机输出牛是哪儿的？vt-25a屏压多大，灯丝电压多大，交流还是直流点灯，功率多大？

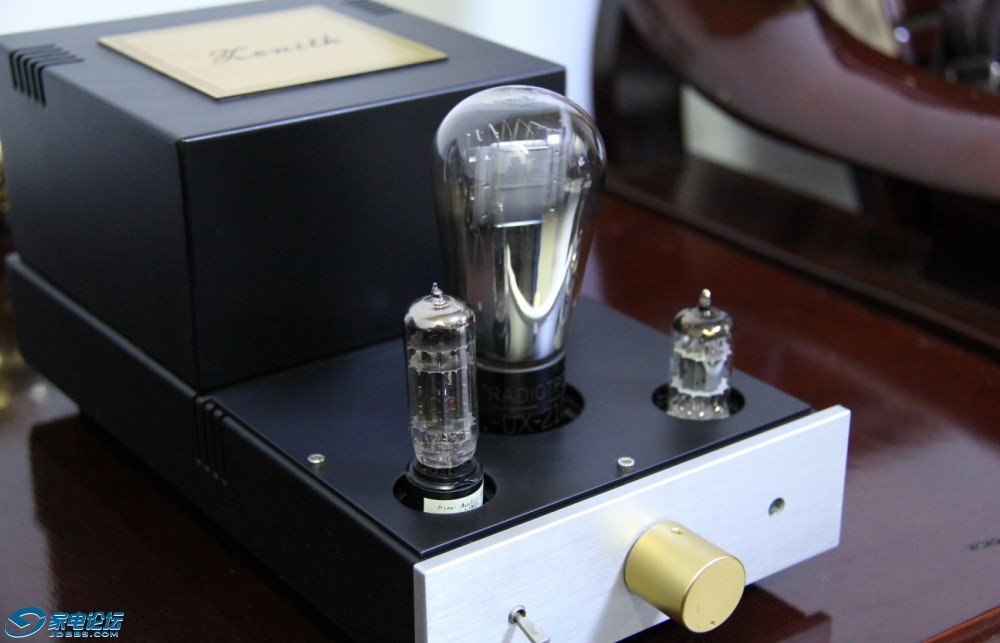

VT-25/62/10Y直热三极功率管

全直偶设计：

高效率 高保真、低炭低功耗、长寿命。
采DC直接交连结构，讯号通路上没有任何电容器，这是解决低频时间误差的唯一手段。
确保真实且足够的输出功率。
最精简的线路。越简单的线路才可能有更快的速度与更低的失真，更少的染色
无交连电容器，无相移失真、无交连染音、声音表现准确、透彻。
具有非常快的速度、动态、由于无交连电容器低频下浅甚好。
全频率无论是大、大小信号，细节再现极为丰富。

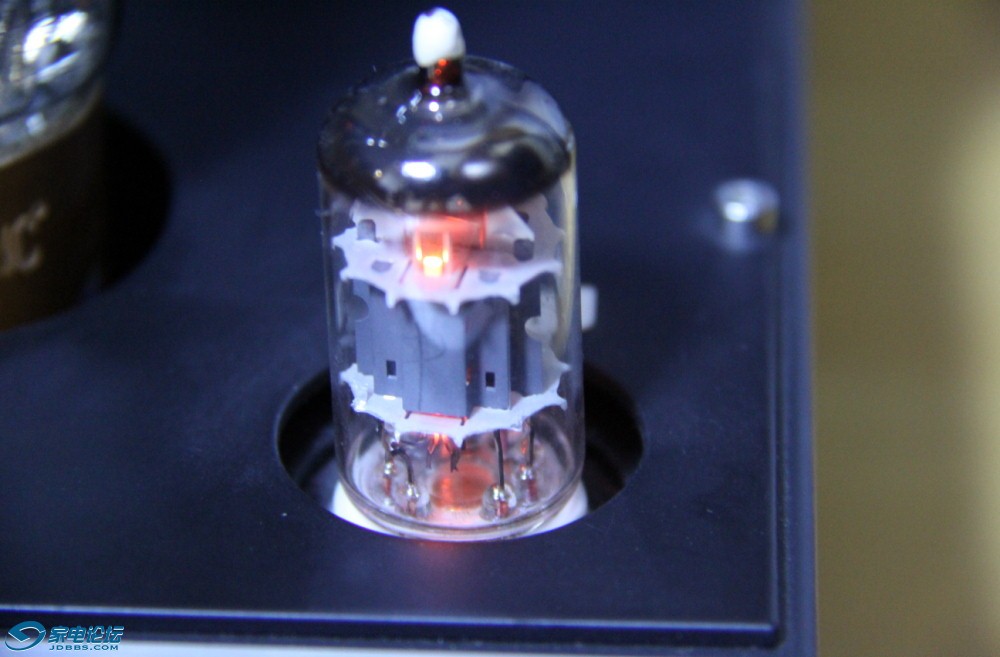

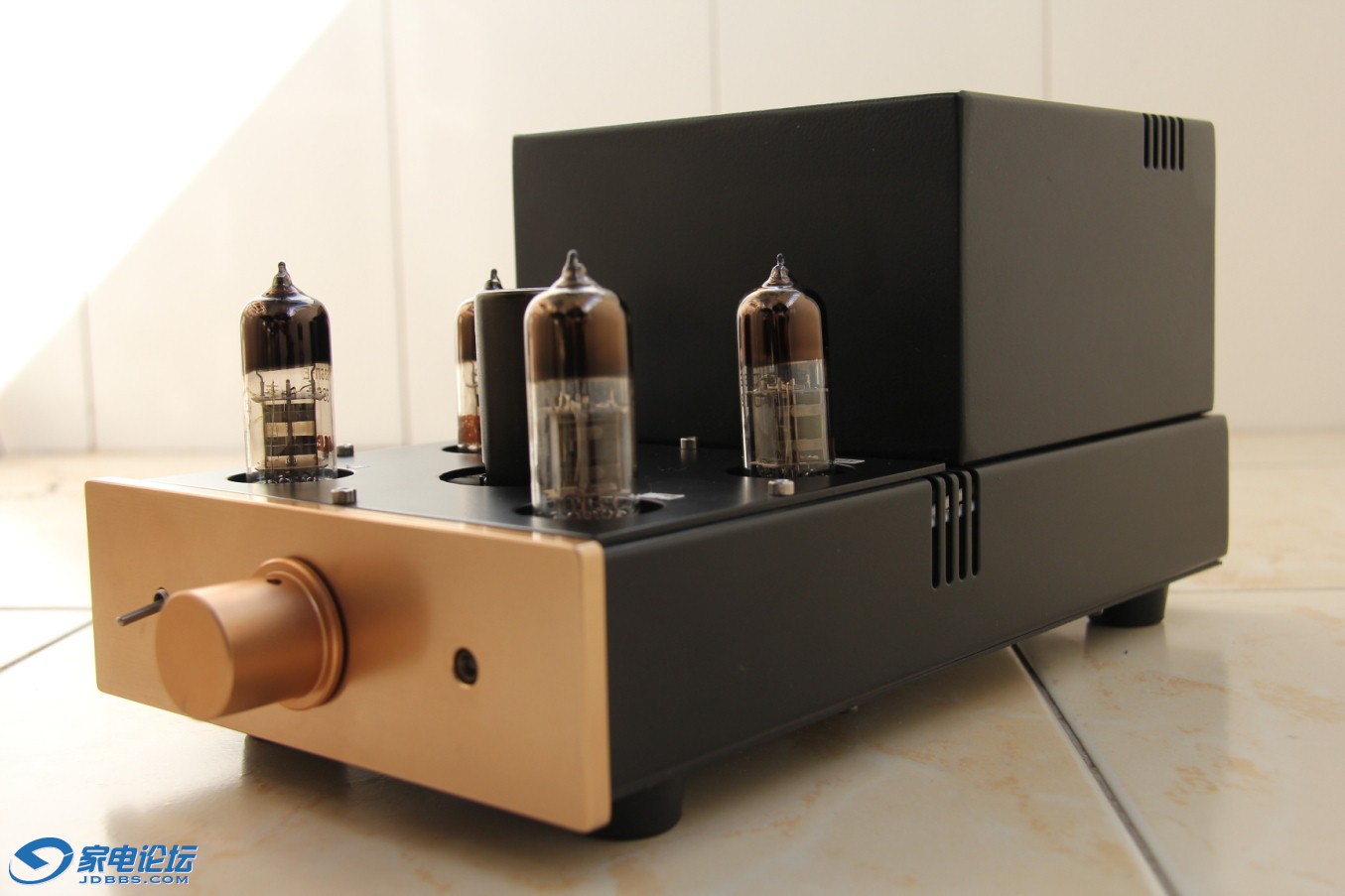

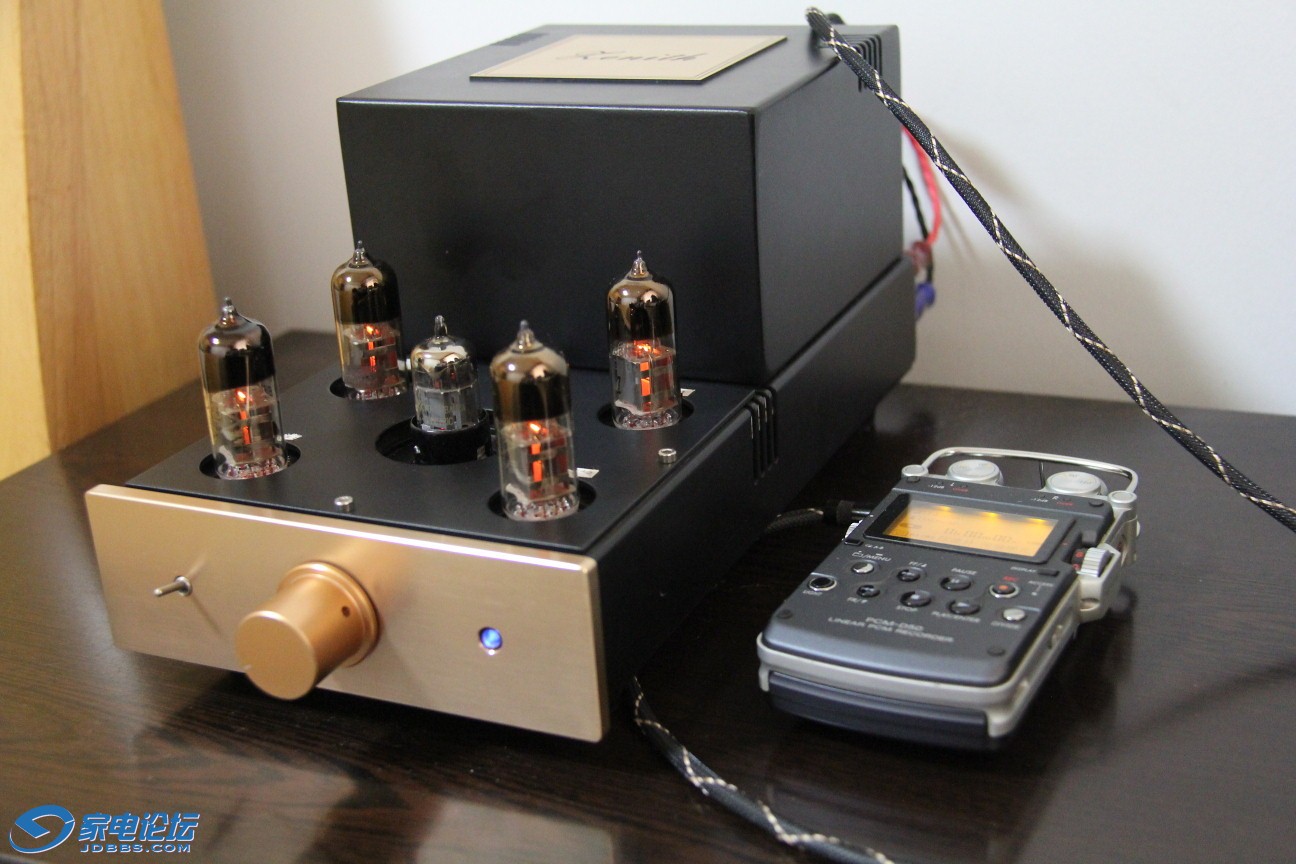

用真空管: 6201（ECC801S） 6F12P  6EA8  PCF80

          6BW4  EZ80 （6V4）  VT25/10或VT25A/801 VT62/10Y

纯后级

规格：
输入阻抗:250KΩ
灵敏度：0.6V 20-22000hz -1db
输出功率：
VT25/10 2-3w
VT62/10Y 3-4W th2%（无回授）
输出阻抗:8Ω或16Ω

残留噪声：0.5mv

工作电压：220V+/-2V 50/60hz



前后级

规格：
输入阻抗:250KΩ
灵敏度：0.35V 20-22000hz -1db
输出功率：
VT25/10 2-3w
VT62/10Y 3-4W th2%（无回授）
输出阻抗:8Ω或16Ω

残留噪声：0.5mv

工作电压：220V+/-2V 50/60hz






VT-25/10 25A/10Y

声音特点：大气开扬、厚重、细腻、晶莹剔透。
全频解析力佳、声音自然，染声小。
尤其是演译古典、人声、弦乐、室内乐、质感很好~~若塔配灵敏度高的箱子(90db以上)和95db以上障板或高灵敏度喇叭系统~也能够演译大编制的交响乐。

imidazole

交易区新帖推荐

推动管！

三皈依

    JBL的这种纸盆设计很妙（一圈一圈的风琴折痕），尽管单元直径很大，但失真低、速度快、灵敏度又高，与LOWTHER全频应该可以很好地衔接。:victory:
    低音单元的分频器有一定难度，不过，设计好了，声音过度应该可以很自然的吧？！相位应该问题不大的，因为相位主要由中高音决定，而负责中高的就是LOWTHER全频单元，这正是全频的拿手好戏！

imidazole

VT-25A=10 210  310管，

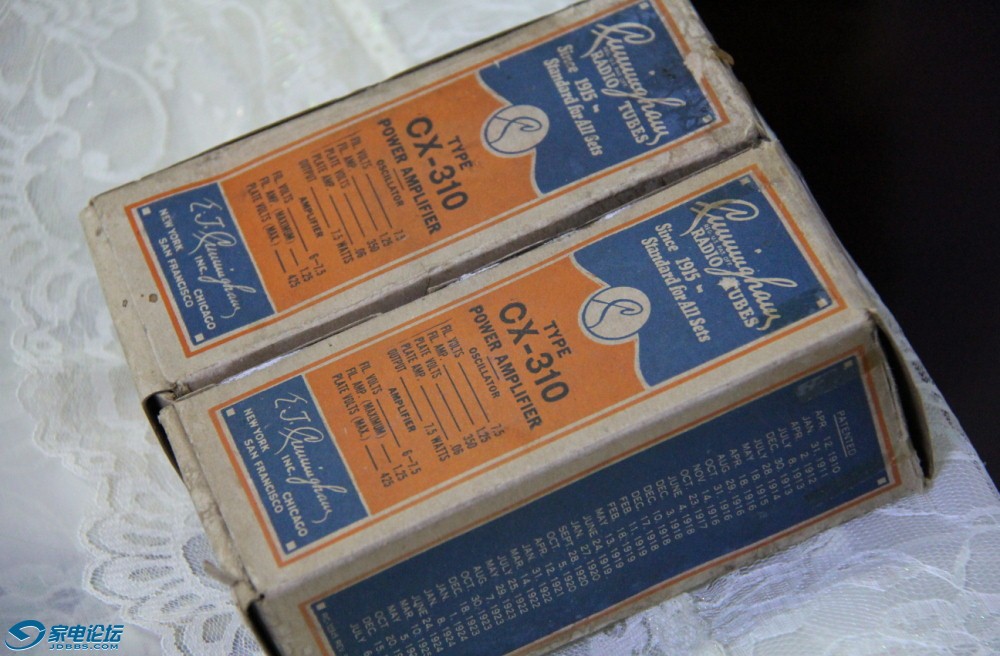

全新原盒 CX-310  很难寻 仅收到一对！

imidazole

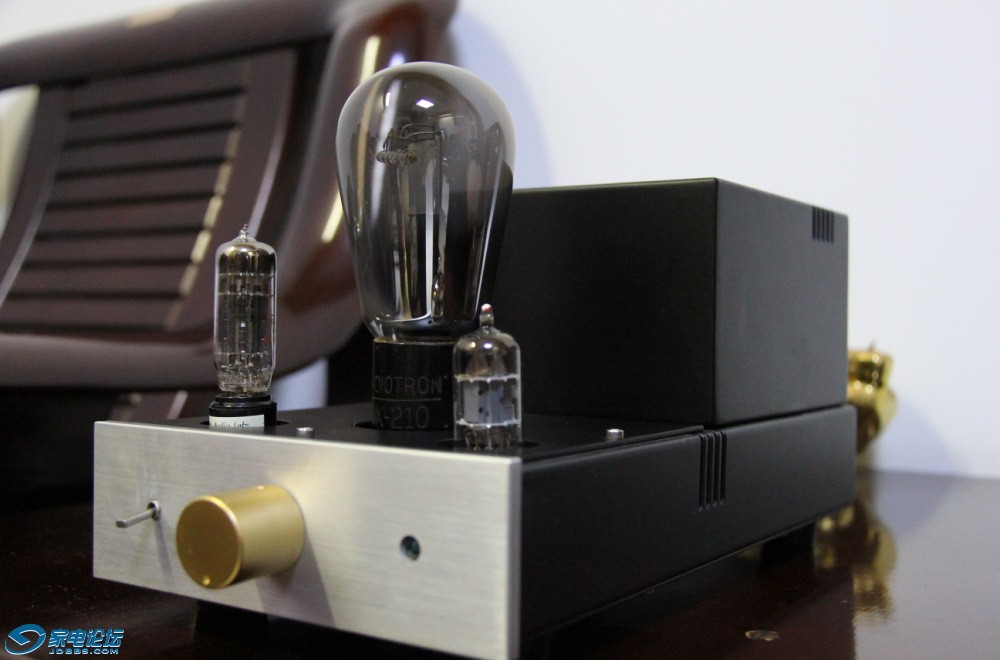

极罕见的大波UX-210，与RCA   UX-250一样，内部喷碳，

声音当然不含糊！

青岛子弹

交易区新帖推荐

cw3210 发表于 2013-9-18 10:06
用一个功放解决不了相位问题，喇叭不是随便就能加的，处理不好会影响声场

实测了一些场地，相位差最后还是叠加在频响曲线上。如果在中频部分有较大抵消的确对声场有影响。

celestion粉

imidazole 发表于 2013-9-18 08:56
胆坛的老师讲，比2A3  300B性能好的管很多，然后就做了 VT-25A全直热直偶单端。

说这话的，一般胆机都没有入门呢。。。哎。。。

如果不用大喇叭的话，1W推你的全频，还有余量。

celestion粉

imidazole 发表于 2013-9-18 11:41
极罕见的大波UX-210，与RCA   UX-250一样，内部喷碳，

声音当然不含糊！

机内图看看？

imidazole

青岛子弹 发表于 2013-9-18 06:45
可是要把低频能量做强，箱体一要大，二结构要复杂。

做机老师说：

手册上是写425V/1。6-1。7W、10K变压器，

做法不一样的...425V 轻松的出2-3W/3-4W没有任何问题，长寿命。

实际运用：大气开扬、平衡、细腻、晶莹剔透，推高效率15寸完全没问题。

这机配捞打，真的没话说，谢谢青岛子弹兄！

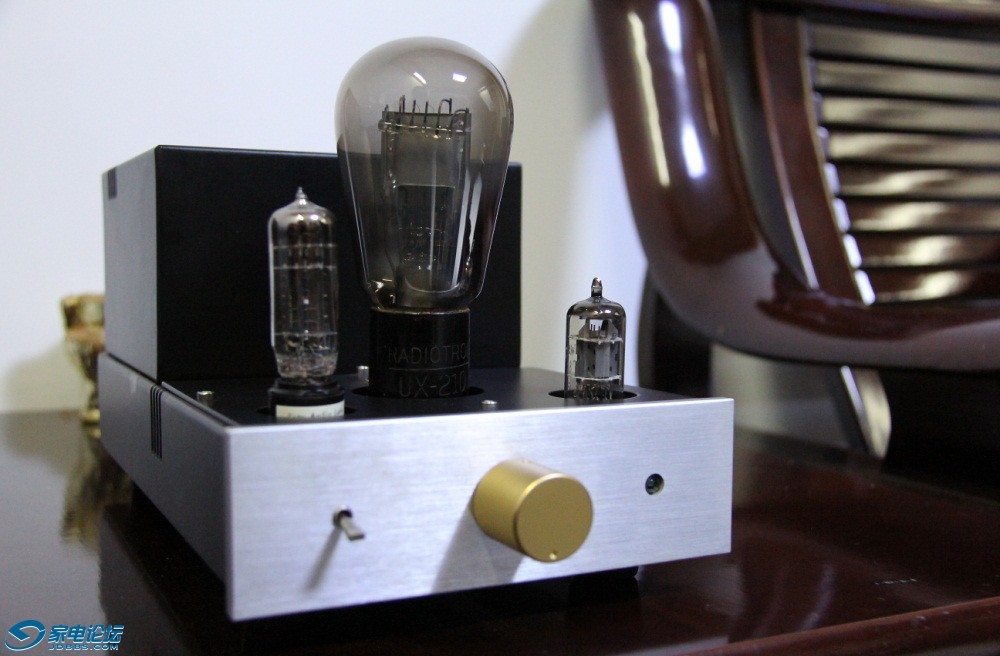

全新中波UX-210  好声不用说

青岛子弹

imidazole 发表于 2013-9-18 12:05
做机老师说：

手册上是写425V/1。6-1。7W、10K变压器，

VT25胆推捞打应该很不错，100年了。

imidazole

celestion粉 发表于 2013-9-18 12:04
机内图看看？

阴级输出为家当金脚无感电阻，别的都没有补品。

东西少好流浪

这种系统就可以上可调电分了
