真正专业示范家庭影院--全部音箱都处于可控状态

  [复制链接]

388

主题

3326

帖子

44

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2011-1-6
QQ
发表于 2013-9-4 15:04 | 显示全部楼层 |阅读模式

马上注册 家电论坛,众多有奖活动等你来参与!

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 炸弹卡车 于 2013-9-4 15:10 编辑

  • Special theater room of original design: 250 cubic met
  • ers in volume, floor space 50 square meters, 5 meters in height, 30 seats maximum accommodation number in the first floor and 4 in the second (see figure below).
  • 200-inch(4.7×2.7m,1.78:1),Studiotek 130G3, Microperf X2 THX-Ultra sound screen by Stewart.
  • High-definition(1080p) front projector by Victor DLA-HD750.
  • JBL Professional cinema speakers; three way “ScreenArray” 3632-T (Tri-amplified operation), 4645C, 8340A.
  • Multi amplifier composition with AMCRON (CROWN in U.S.)
  • dbx4800, equalization & loudspeaker management system with bandpass filters, crossover and parametric EQ by “HiQnet” (Harman International) networking and control.
  • Sound tuning with “Smaart” by EAW : audio system measurement, acoustic analysis FFT realtime tool, provides to assess the performance of an entire sound system, a specific part of a system, or a single system component.
  • Cooperation of Lynx AURORA16 as AD/DA front-end processor with dbx4800 and analog signal devices.
  • Control with clock master “MUTEC iClock” for digital devices.
  • Blu-ray reproduction player “PIONEER BDP-LX91″and AV preamp”DENON AVP-A1HD” for consumers.
  • Software decode full high-definition image and multi- channel surround sound by self-made PC.
  • Clean power supply step-down transformer from exclusive use 200 volt.
  • Self made devices: auditorium sofa, power and analog line, 19-inch rack, amplifier rack, acoustic panel and PC etc.
  • Machines were bought by the mail order, and set up for myself.

这是小日本自己DIY的家庭影院,很有创意,以上是设备清单,最后他说明设备都是通过邮购,然后自己架设的,用了很多专业设备

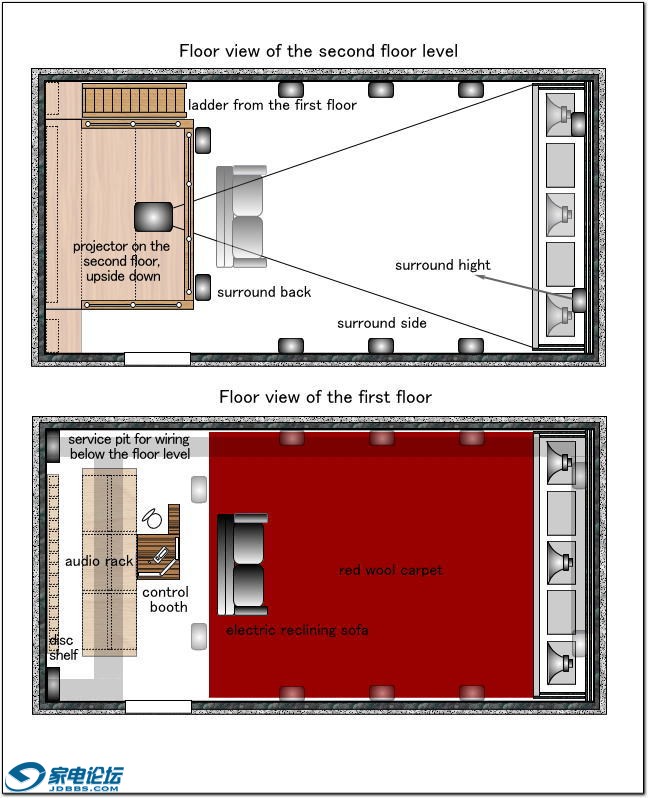

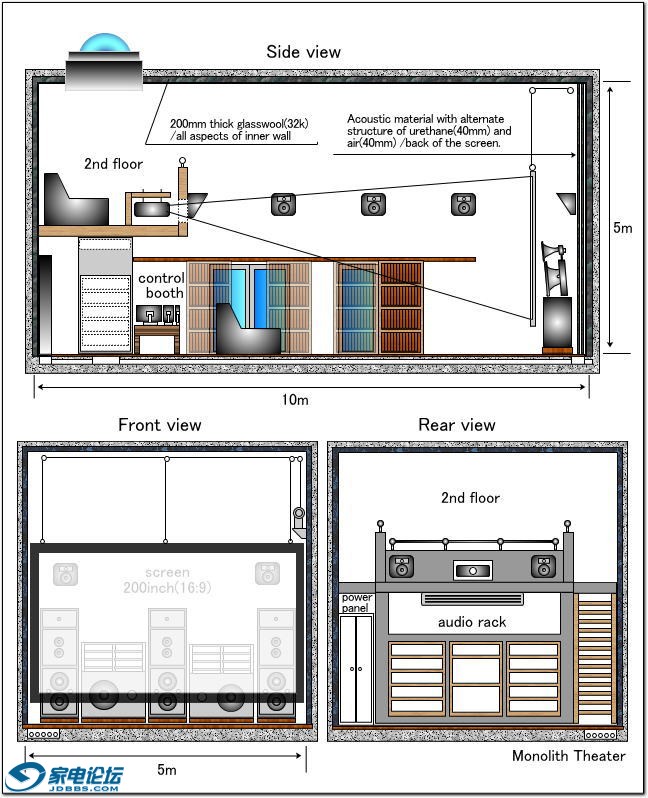

以下是该影院结构图



以下是设备连接布置图

从上图可看出,专业设备离不开电源处理和基准时钟设备



上图是揭开透声幕后的音箱设置图

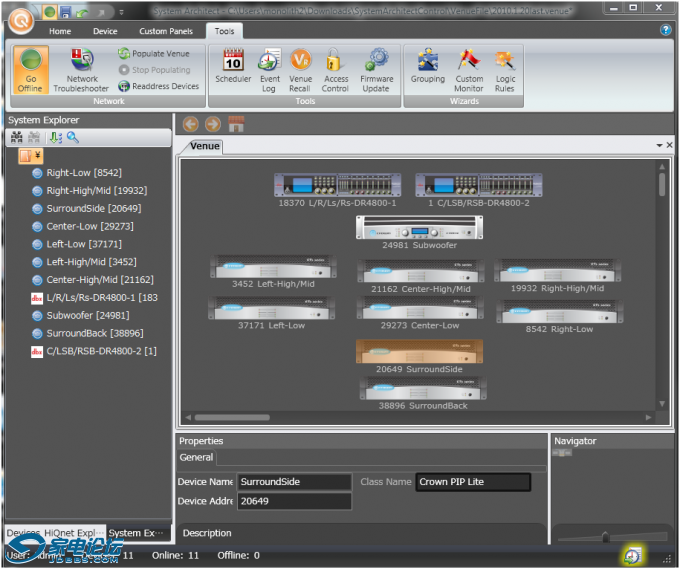

上图为哈曼国际统一的专业音箱控制器的计算机程序界面


上图为专业音箱控制器DriveRack 4800和整个系统的连接状况


上图为DriveRack 4800音箱控制器的计算机应用程序的显示界面,可见开控制器可对音箱进行数字三分频,并且进行相关EQ操作。


声学调试采用 Smaart测试软件配合哈曼国际的 HiQnet SystemArchitect 专业控制软件调整整个房间所有音箱的曲线
回复

使用道具 举报

189

主题

8845

帖子

4240

威望

版主

Rank: 10

优秀斑竹奖

交易诚信度
10
注册时间
2003-4-22
QQ
发表于 2013-9-4 15:19 | 显示全部楼层
这个有点意思,值得学习研究。
回复 支持 反对

使用道具 举报

388

主题

3326

帖子

44

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2011-1-6
QQ
 楼主| 发表于 2013-9-4 16:25 | 显示全部楼层

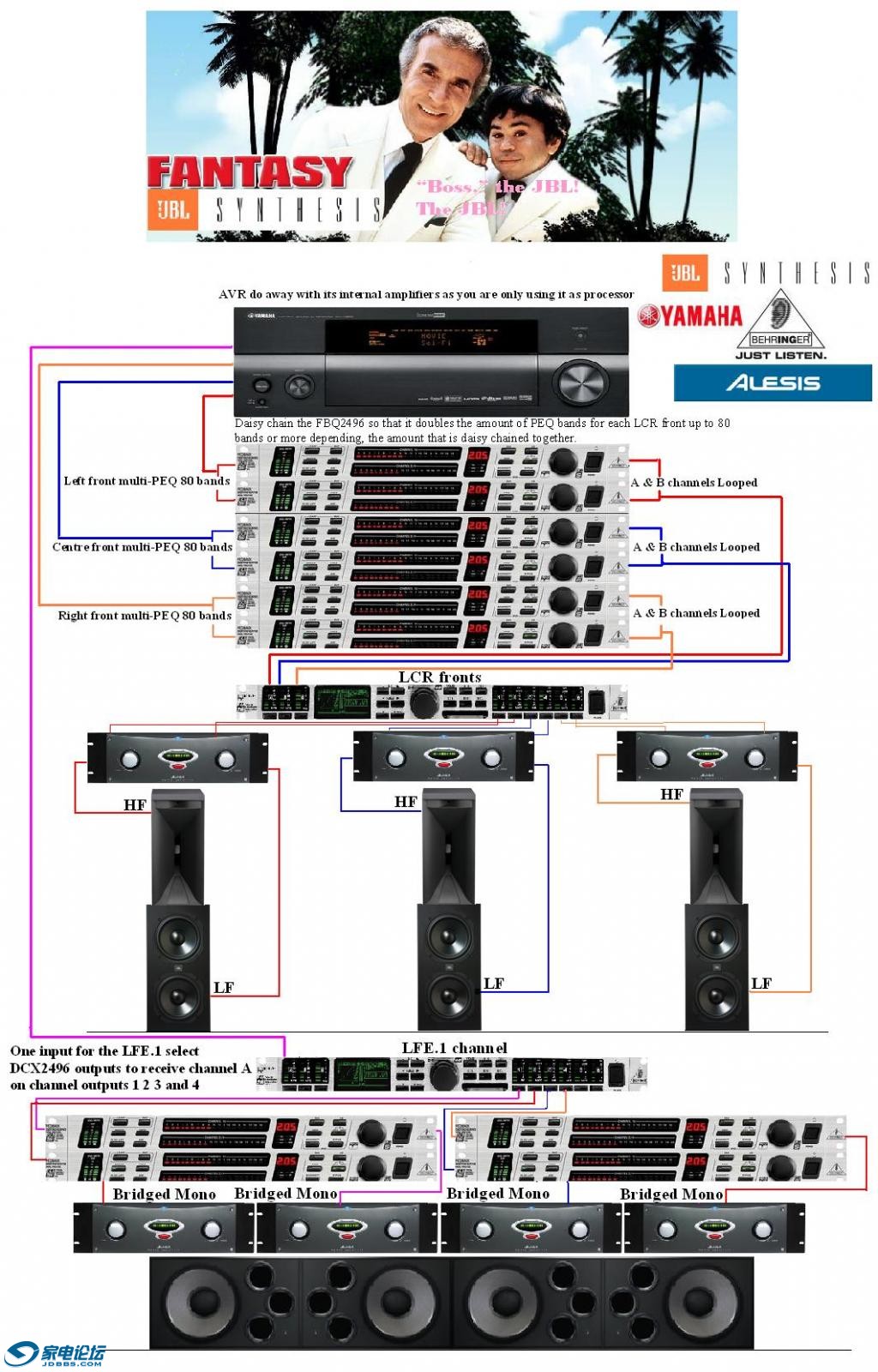

Fantasy JBL Synthesis.jpg

Fantasy JBL Synthesis. surround arrays.JPG

再来两张老外组建数字分频主动喇叭影院系统的连线图

音联邦
回复 支持 反对

使用道具 举报

17

主题

217

帖子

0

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2008-7-26
发表于 2013-9-4 18:04 | 显示全部楼层
牛人 米人!日本人是比我们宅!保留备用!
谢谢!
回复 支持 反对

使用道具 举报

388

主题

3326

帖子

44

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2011-1-6
QQ
 楼主| 发表于 2013-9-4 20:34 | 显示全部楼层
Leon_bao 发表于 2013-9-4 18:04
牛人 米人!日本人是比我们宅!保留备用!
谢谢!

这个系统的亮点就是1压缩高音头配号角2全面控制
香港弦声音响
回复 支持 反对

使用道具 举报

12

主题

1095

帖子

7

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
2
注册时间
2009-6-20
发表于 2013-9-4 22:15 | 显示全部楼层
想看看,可惜什么也没有,,,,,,,
回复 支持 反对

使用道具 举报

0

主题

115

帖子

6

威望

中级会员

Rank: 3Rank: 3Rank: 3

交易诚信度
0
注册时间
2013-5-19
发表于 2013-9-4 22:27 | 显示全部楼层
扎老火儿;这些东东得需要多少亮花花的白银啊?[s:33]
回复 支持 反对

使用道具 举报

388

主题

3326

帖子

44

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2011-1-6
QQ
 楼主| 发表于 2013-9-5 09:50 | 显示全部楼层
whpin 发表于 2013-9-4 22:15
想看看,可惜什么也没有,,,,,,,

想看什么
回复 支持 反对

使用道具 举报

388

主题

3326

帖子

44

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2011-1-6
QQ
 楼主| 发表于 2013-9-5 09:53 | 显示全部楼层
秦武阳 发表于 2013-9-4 22:27
扎老火儿;这些东东得需要多少亮花花的白银啊?

看看就可以了,了解一些先进理念
回复 支持 反对

使用道具 举报

37

主题

454

帖子

1

威望

禁止发言

交易诚信度
0
注册时间
2011-7-13
QQ
发表于 2013-9-5 10:57 | 显示全部楼层
熟悉高端专业音响的并不难接触这些器材。如果在小面积使用的话,信号频繁地经过数-模以及模-数转换以及配平,音质、信噪比的损失应该在耳闻的程度内。
签名被屏蔽
回复 支持 反对

使用道具 举报

388

主题

3326

帖子

44

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2011-1-6
QQ
 楼主| 发表于 2013-9-5 11:17 | 显示全部楼层
digit_linn 发表于 2013-9-5 10:57
熟悉高端专业音响的并不难接触这些器材。如果在小面积使用的话,信号频繁地经过数-模以及模-数转换以及配平 ...

其实专业设备渗透家用前几年就开始了,这也不是最新玩法,
只不过想分享理念:大房间就应该尽量用数字分频与控制加上喷射高音加号角
回复 支持 反对

使用道具 举报

0

主题

37

帖子

1

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2010-7-9
发表于 2013-9-5 11:32 | 显示全部楼层
秦武阳 发表于 2013-9-4 22:27
扎老火儿;这些东东得需要多少亮花花的白银啊?

日他个仙人板板,可能是当初来掠夺我们的。
回复 支持 反对

使用道具 举报

11

主题

1673

帖子

26

威望

高级会员

Rank: 4Rank: 4Rank: 4Rank: 4

交易诚信度
2
注册时间
2004-7-31
发表于 2013-9-5 22:58 | 显示全部楼层
这东西就那来玩的,都不是体验看电影的乐趣了。
回复 支持 反对

使用道具 举报

388

主题

3326

帖子

44

威望

特级会员

Rank: 5Rank: 5Rank: 5Rank: 5Rank: 5

交易诚信度
0
注册时间
2011-1-6
QQ
 楼主| 发表于 2013-9-6 09:02 | 显示全部楼层
双音道 发表于 2013-9-5 22:58
这东西就那来玩的,都不是体验看电影的乐趣了。

这套系统完全可以简化,其要义就是享受压缩喷射号角的魅力
回复 支持 反对

使用道具 举报

0

主题

32

帖子

1

威望

初级会员

Rank: 2Rank: 2

交易诚信度
0
注册时间
2009-10-19
发表于 2013-9-14 08:37 | 显示全部楼层
一把凳子那么多个环绕,累不累啊
