三菱MITSUBISHI HC77-10S HC77-11S HC3800 HC4000 投影机灯泡拆装方法 教程

投影灯泡

看到有很多同学问起三菱 MITSUBISHI HC77-10S HC77-11S HC3800 HC4000 投影机拆装灯泡的方法，正好同事有单要出国外，需要组装灯组，就麻烦他们拍摄图片，谢谢他们对我的帮助！
说明一下：

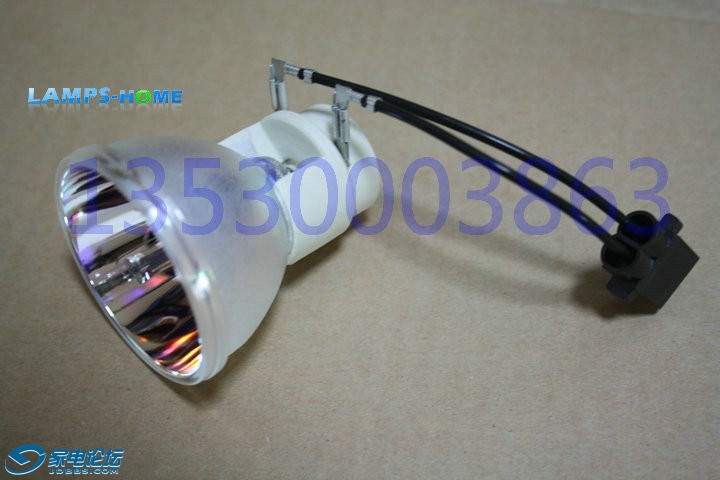

1、因这个客人只要便宜的灯组，所以他用180W灯泡组装，不过灯泡口径和230W是一样的，所以不再重复用230W的灯泡来组； 230W灯泡实物图片：http://www.jdbbs.com/forum.php?m ... &fromuid=656511
2、本教程中使用的灯架是OEM灯架，非原装灯架，不过OEM的也是按照原装的1：1开模制作；（市场上如果可以买到原装的灯架，也是旧的，全新的都是OEM，原厂封包里的原装灯架就另当别论）
3、大家把旧灯组从投影机中取出来之前，最好能阅读下说明书，按照说明书上的操作规范来取出灯组。

看到旧灯组时候，需要松解2个固定灯组的螺丝，就可以顺利拔出来，如下图：

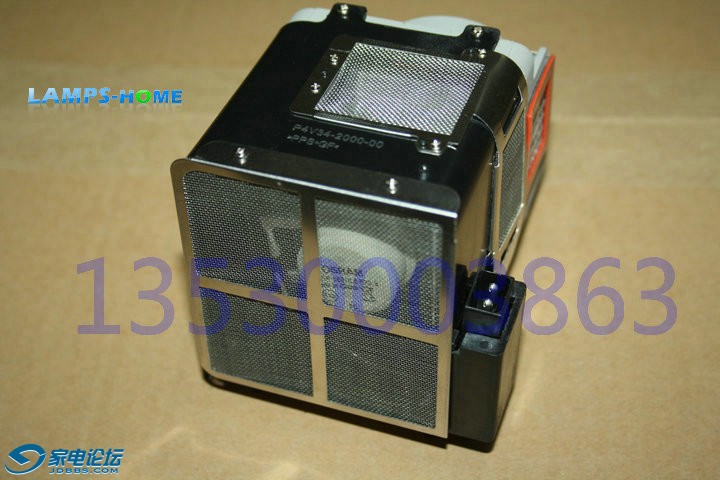

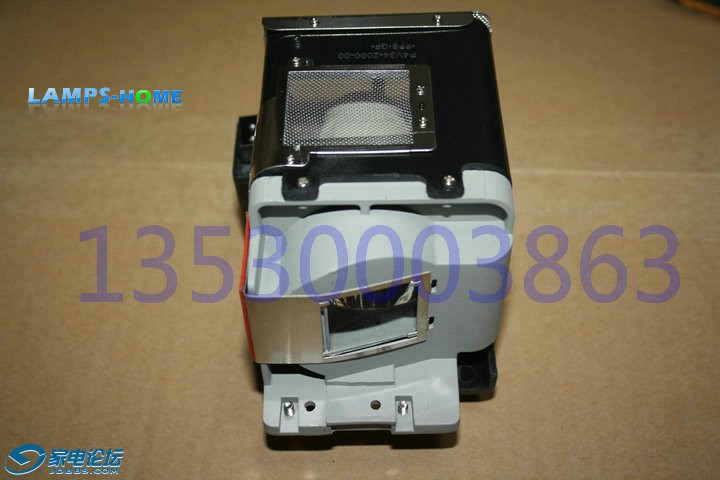

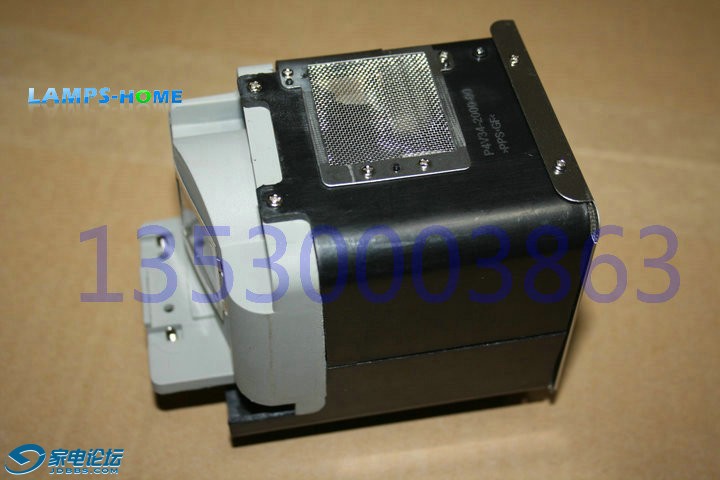

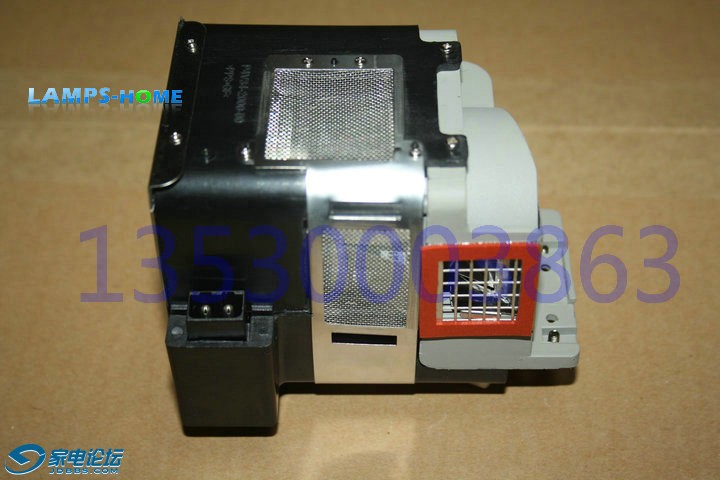

拔出来后，完整的VLT-HC3800LP灯组图片：

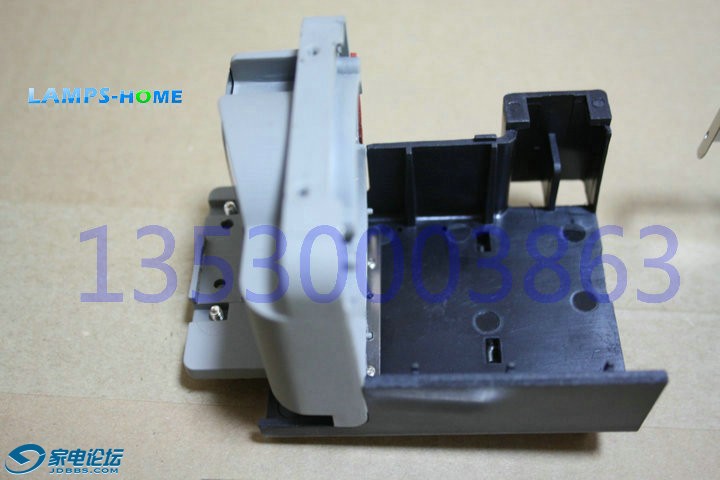

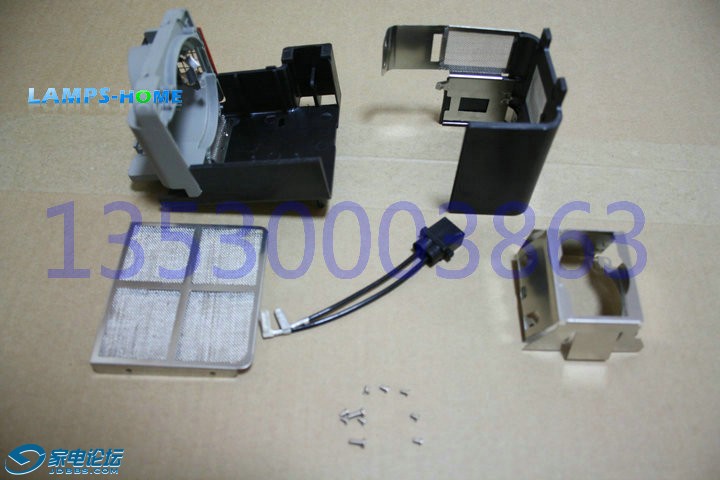

整套VLT-HC3800LP灯架分解后如下图，就下面这些部件，相信自己，完全可以把旧灯泡从灯架上拆下来，新灯泡装上去然后重新组装好。

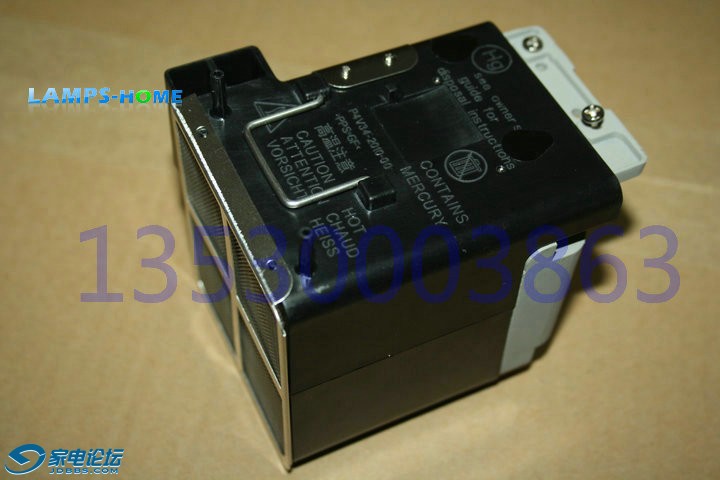

VLT-HC3800LP具体各个部件的图片，我自己来起个名字，方便大家在随后的拆装方法中识别。

1、灯架

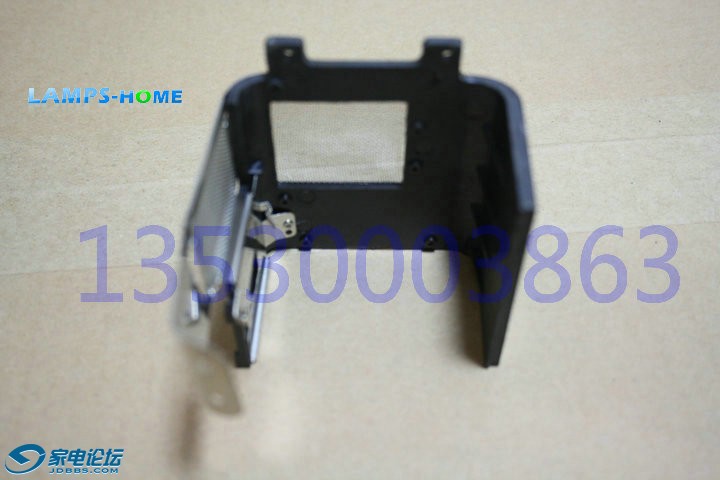

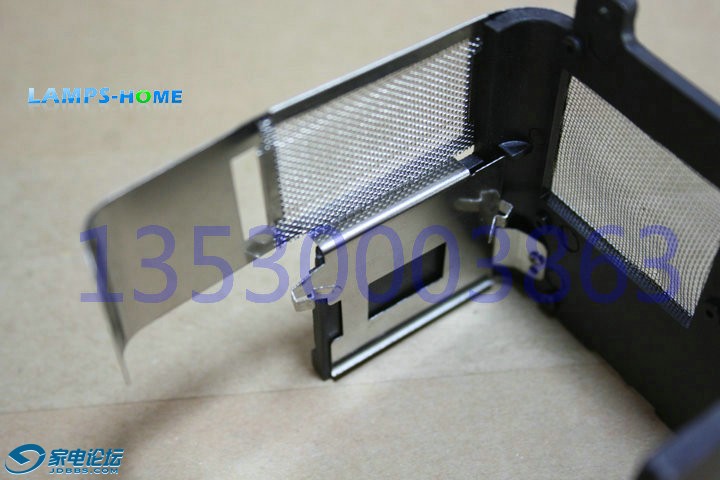

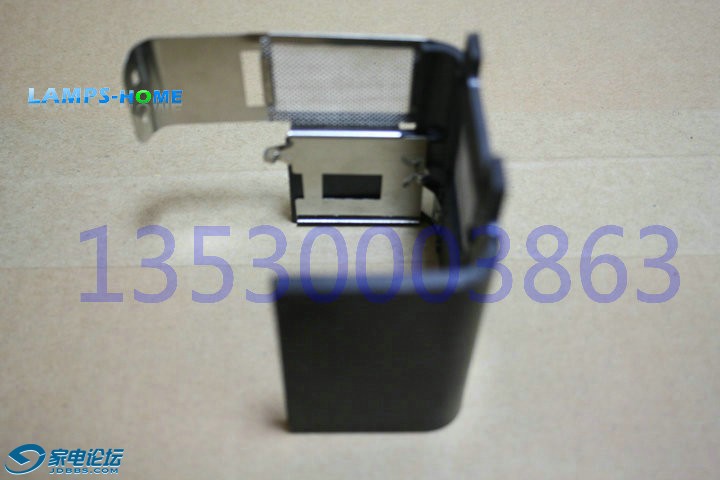

2、灯架上盖

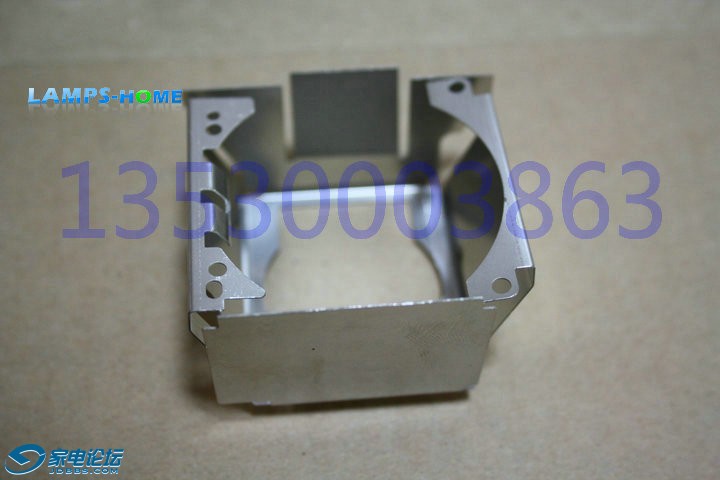

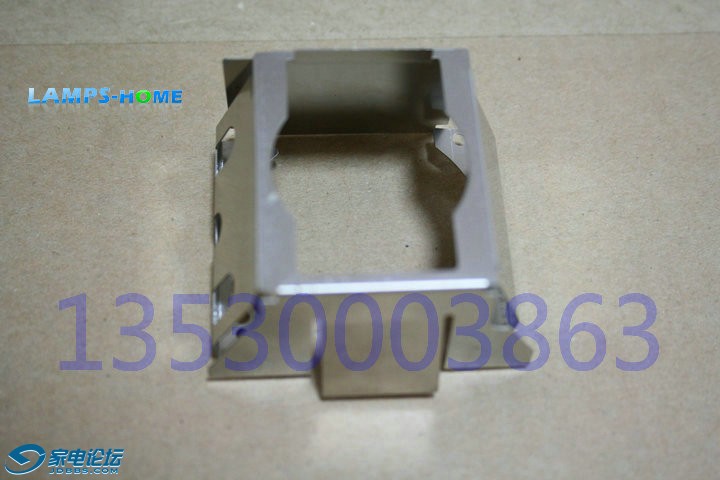

3、固定灯泡框架

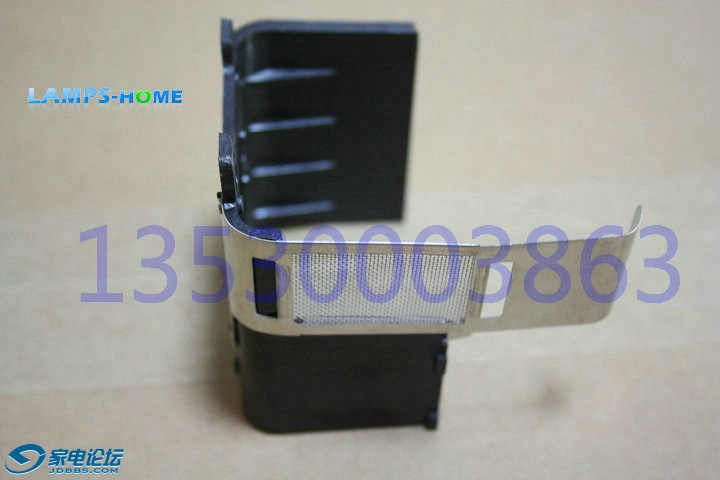

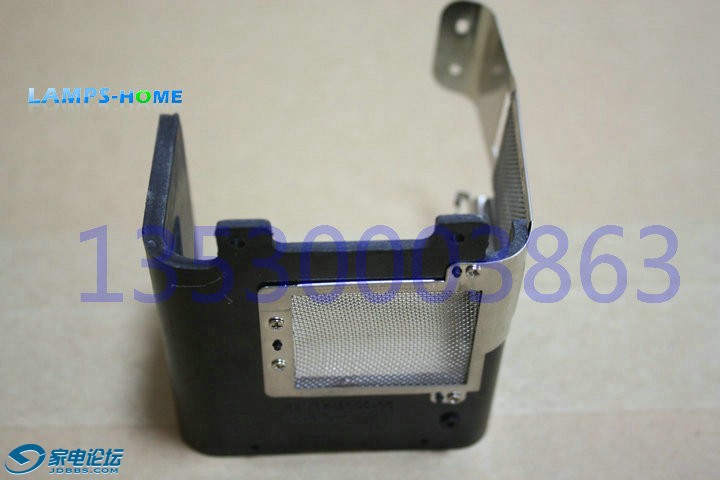

4、背网

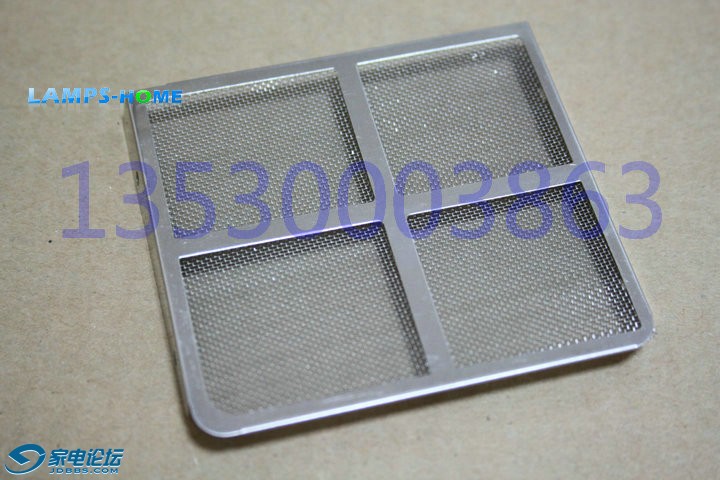

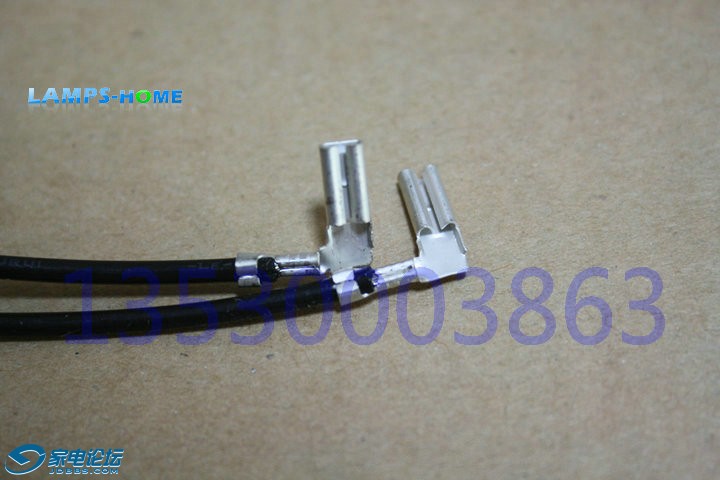

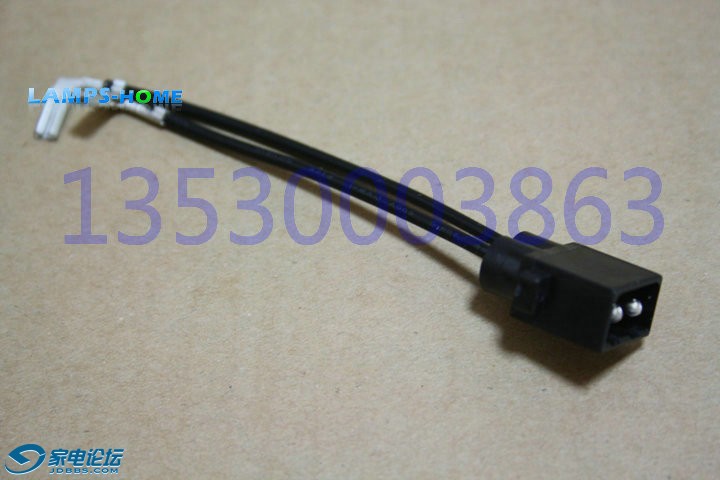

5、线头

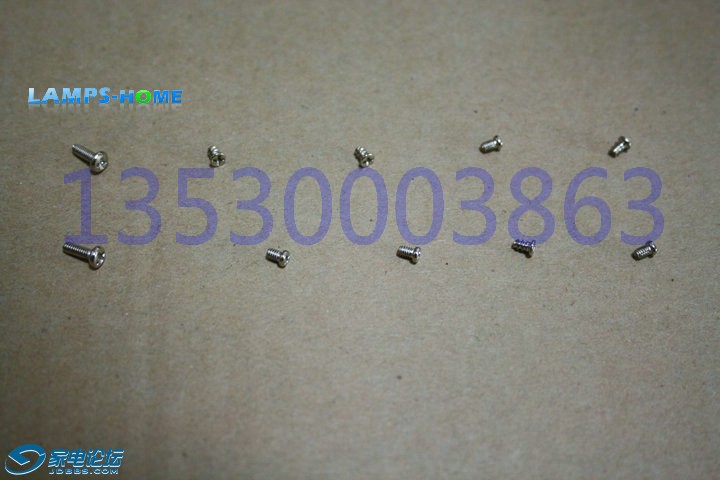

6、螺丝：共10个，2大8小（提醒大家，在拆装时候一定要把螺丝保存好，可以用个一次性口杯存放，最好能记住各个螺丝的位置）

通过以上这些介绍，大家对VLT-HC3800LP灯组有了大概的了解，下面开始介绍具体的拆装教程，拆和装是相反的两个过程，具体的细节部分在下面步骤中会说明。

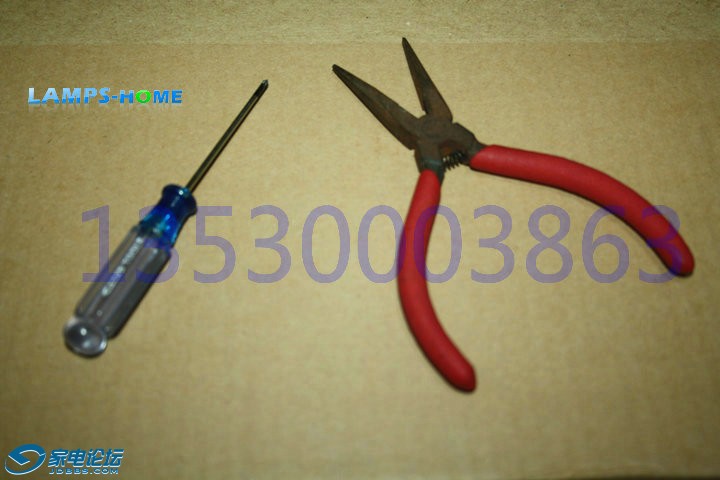

需要准备的工具：

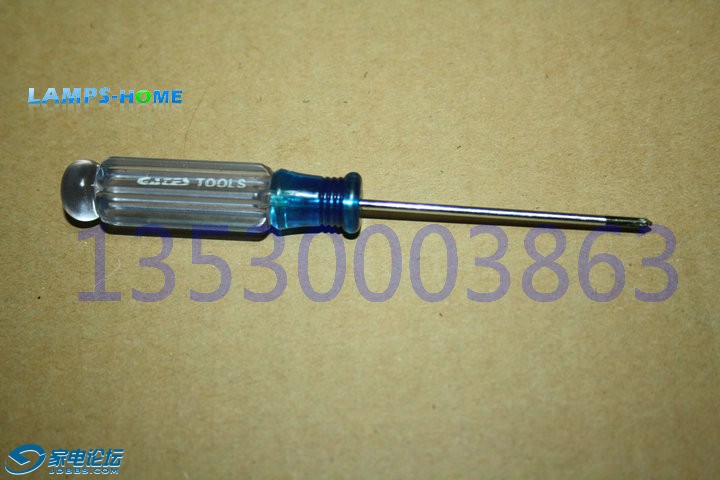

1、小“十”字螺丝刀：拆装螺丝用

2、尖嘴钳：把线头向灯泡上固定时使用

3、小“一”字螺丝刀或小镊子：在把灯泡线头从旧灯泡上拆下来时候使用

开始拆：

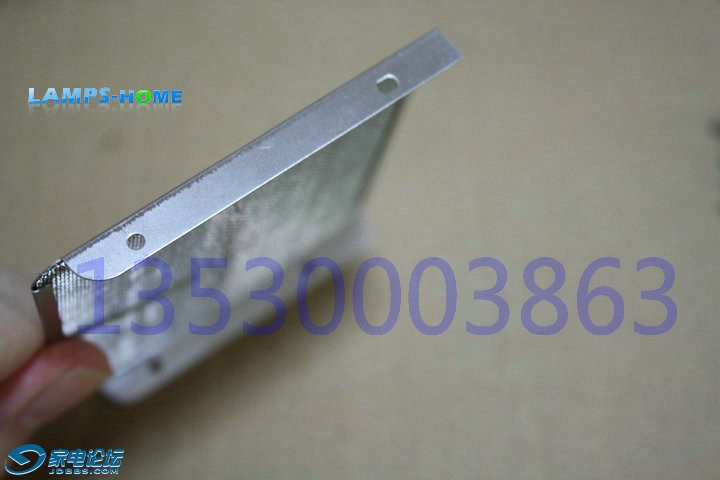

一、先拆开背网，背网上有2个小螺丝固定，松开2个螺丝，背网就可以取下来，如下图

背网取下来后图示：

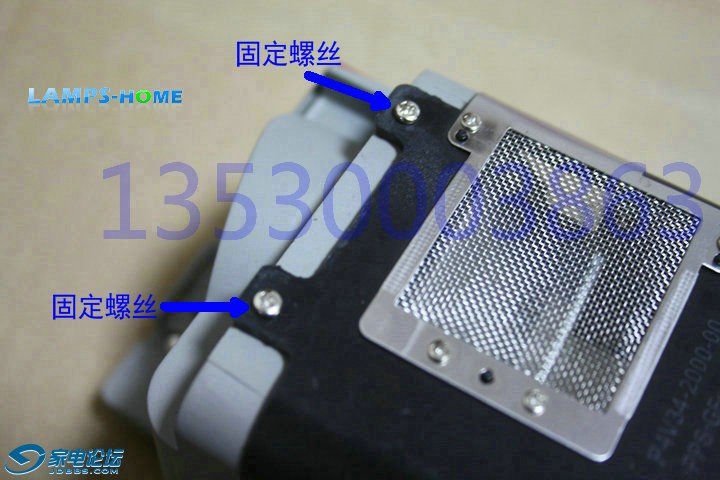

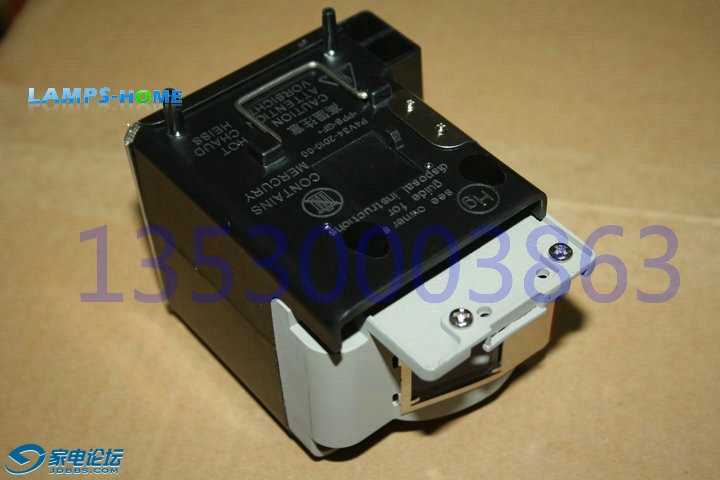

拆开上盖，固定上盖的有4个螺丝，灯架上方2个，是大螺丝，如下图：

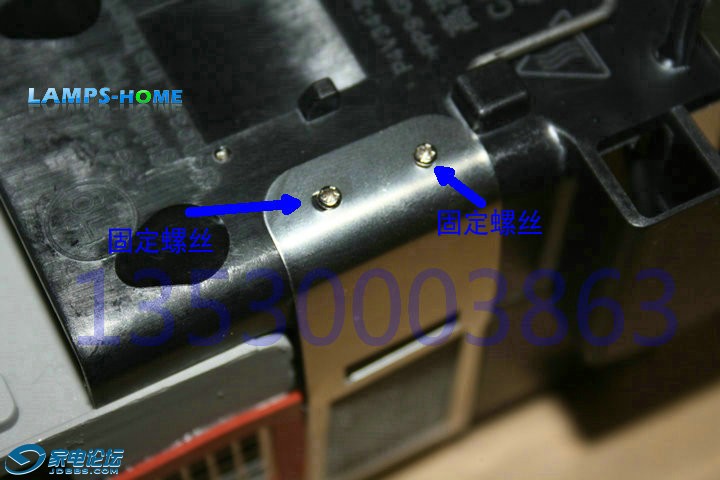

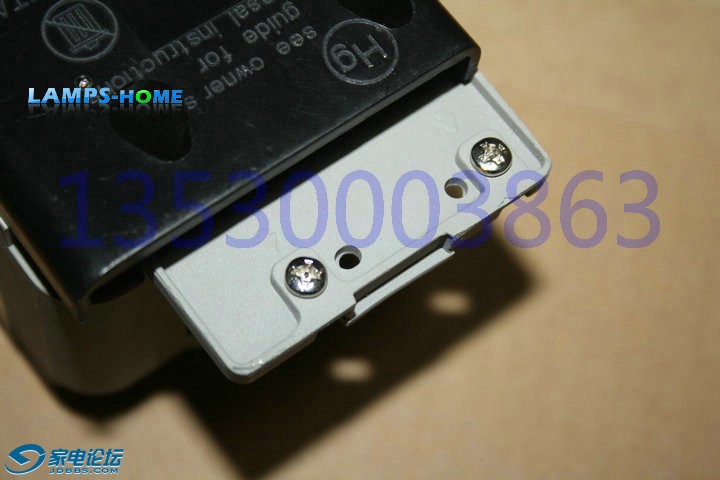

灯架下方2个，是小螺丝，如下图：

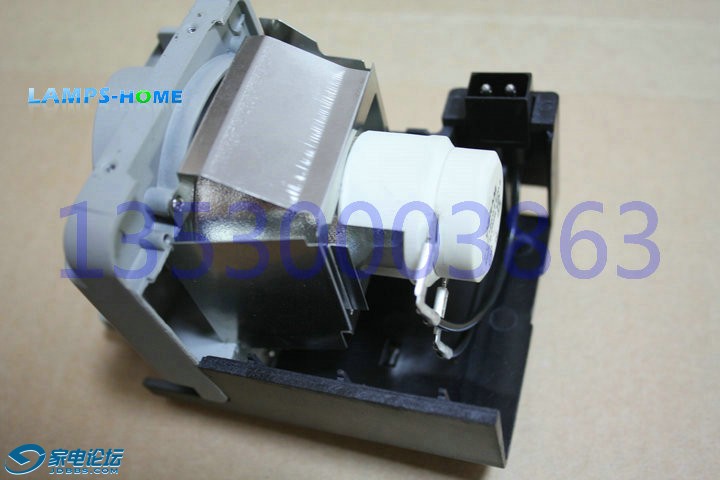

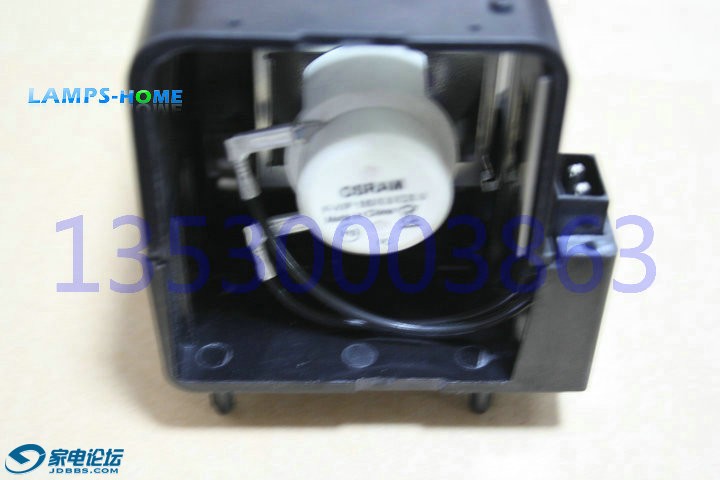

二、拆开上盖后，会暴漏出灯泡，见下图：

提示一下：拆开上盖后，暴漏出来的灯泡可以用手机拍照存档，在安装新灯泡到灯架上时可以参考，如两个电极的方位、灯泡线头插头的位置摆放等，毕竟我这是OEM的灯架，安装时候尽量按原装位组装

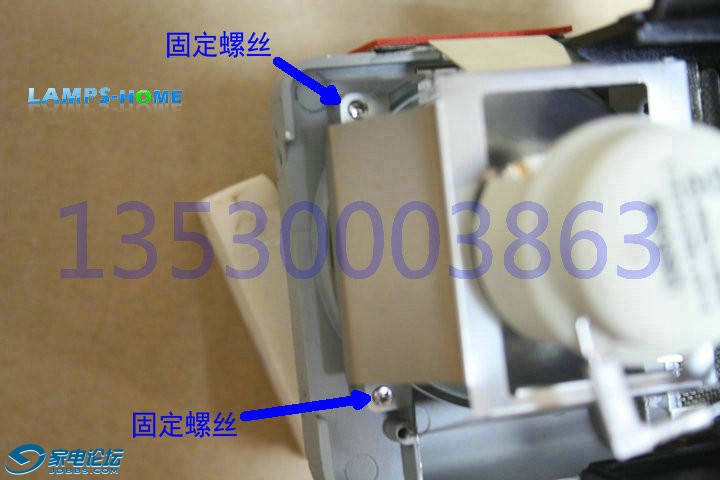

三、把固定灯泡的金属框架要拆下来，灯泡就解放了，固定金属框架的是4个小螺丝，四角固定，具体位置见下图：

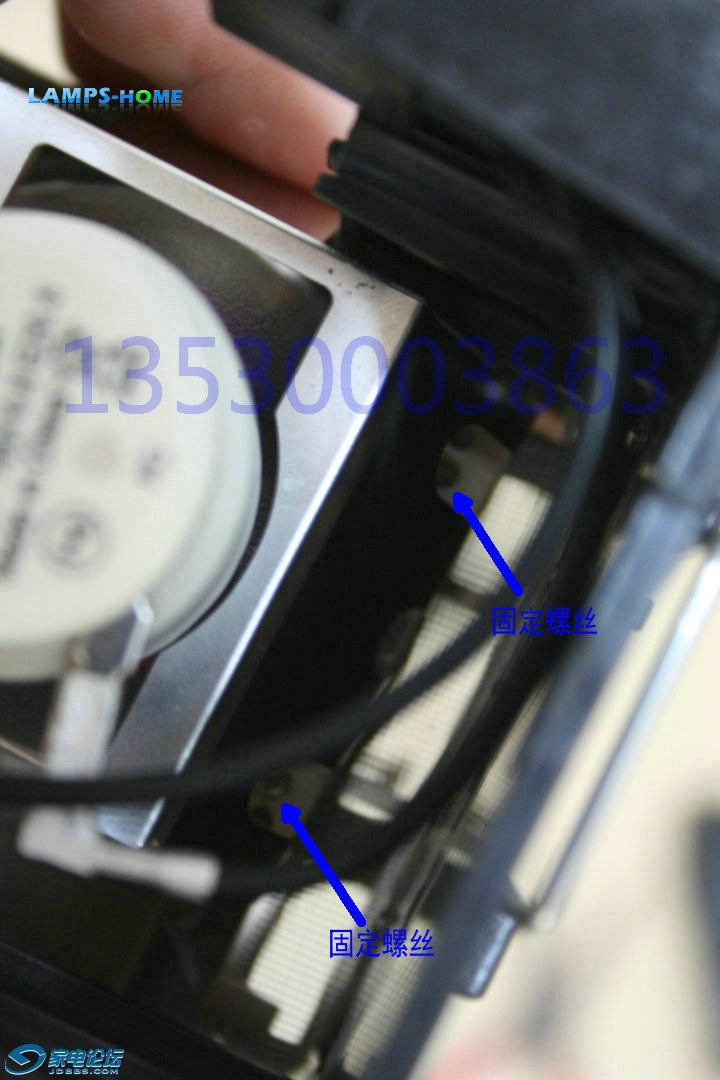

上面2个螺丝比较明显，下面图中2个螺丝比较隐蔽

松开4个螺丝，灯泡就下来了，此时灯泡上连带着线头，线头没有任何螺丝或卡扣固定，从灯架外侧向内侧方向推一下，线头就会出来了

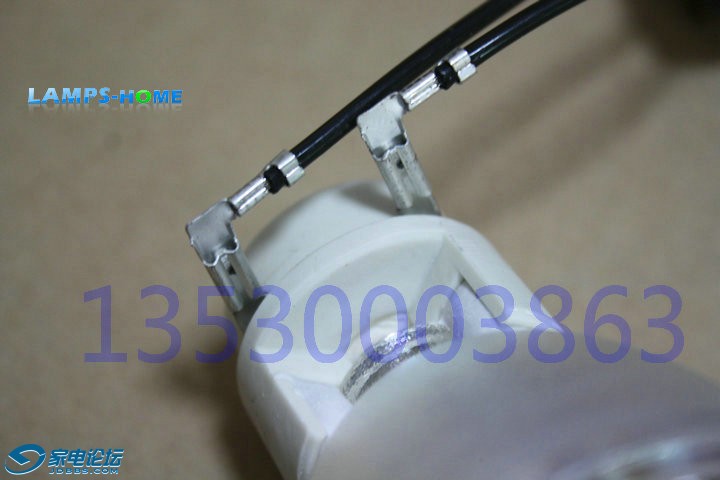

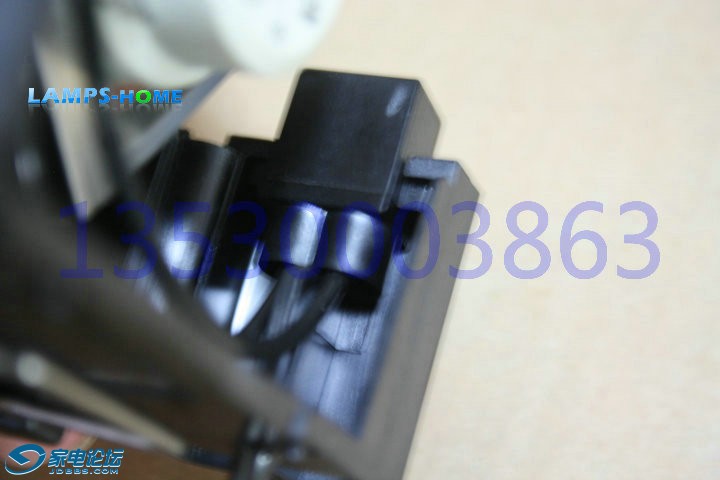

四、把线头从旧灯泡上拆下来，装到新灯泡上， MITSUBISHI HC77-10S HC77-11S HC3800 HC4000 投影机灯泡是插座式，如下图

拆线头时，可以先用手尝试拔出插头，一般都不能顺利拔出，可以用小“一”字螺丝刀或镊子撬松线头上的金属卡，可用尖嘴钳拔出，参考原装旧灯的接线方式，把线头插入新灯泡的电极，如果松动，切记用尖嘴钳把它夹紧，只要用手尝试不能拔出并且金属卡和电极之间无松动即可！

五、这时新灯泡已经装上线头，需要把灯泡重新固定到灯泡上，然后把拆灯泡的步骤相反次序做一遍即可。

提示一下：1、新灯泡接好线头后，把固定灯泡的框架从线头方向穿过，套到灯泡上，然后再向灯架上固定。

2、在组装的过程中，固定金属框架的4个小螺丝，有1--2个会不容易安装，不装也没有关系，能固定3个就好，灯泡已经被固定，不影响使用的

最后说下：灯架就是起固定灯泡的作用，也没有什么特殊的，如果不小心搞坏了，大把OEM的灯架，随时买来就是。

祝大家都能顺利拆装，拆装过程中有什么问题，可以跟帖提问，知无不言！

再次感谢论坛同学对我们的支持！

祝大家生活愉快！

赵晖
