我收藏的MARANTZ 马兰士2500收扩机的修复和解剖图

TOTOTOB

       88年左右收了一台香港二手的MARANTZ 马兰士2500收扩机。这是一台美国MARANTZ欧版全球电压签名版。这是当时MARANTZ收扩系列的旗舰机型之一。共十六只大功率金封对管，8欧负载时有300W。刚到手时有一声道功率管烧废，示波器的高压供电线路没有了不能正常显示（原机电路图电源变压器有画输出高压绕组，但实际检查没有输出接头。）但当时没有资料和条件修复，自己的水平也有限，那时找配件也不是好像现在这么方便，经过自己的折腾，费了很多波折，找到了一些马兰士收扩机二手拆机的原装对管，进行了修复，终于可以正常使用了。但是示波器部分还没有资料处理。
    直到最近终于寻找到了原机电路图，趁着有空，就开始了折腾，由于当时只想着修复，没有保留多少解剖图片。

    整机是采用高压大电流的驱动方式，电源变压器有1000VA，直流输出电压为85伏，滤波是二只100伏7500UF的电解。功率管是马兰士订制的，一共16只管，对管为2SA600/2SD555（200V 15A 200W）。功率强劲，音质相当好，对比现在一些标榜的大功率机还是觉得多一份韵味。

    修复主要是：1。更换了功率管；2。加了一个自己绕制的高压变压器，3。修理了示波管的水平和垂直偏转驱动板。经过自己的折腾，机子终于起死回生，重现生机。整机所有功能全部正常使用了，而且感觉良好。

总电路方框图

实物

日立示波管型号是50TB31

示波管后面的变压器是修复的。

这是自带的唱放电路图，我一直用这个唱放，对比手上一只DIY的M7线路的胆唱放， 这个品质还是有马兰士的特色的。

滤波电容是二只订制的100V/7500UF

高压大电流驱动方式，高品质的保证。

主放大部分独立。可以当纯后级和纯前级使用。

主放大电路图

开始修复功放部分。

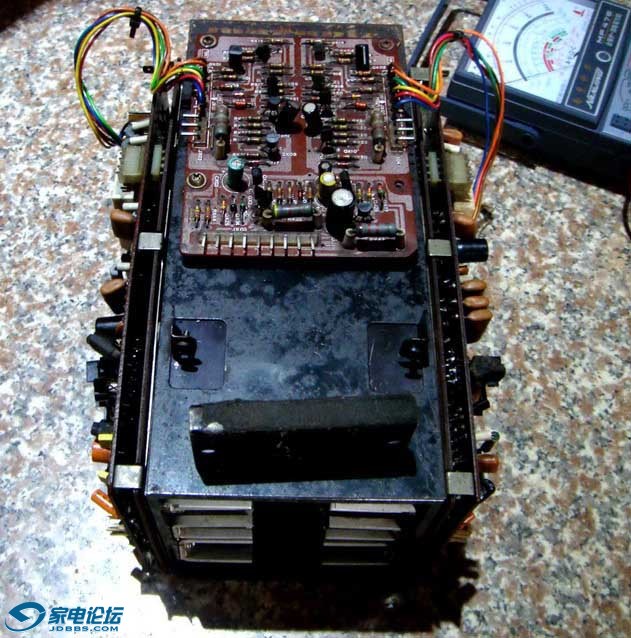

从20对二手拆机对管中选取，参数相同的。

每声道4对管

终于修复一新，重新恢复生机。

示波管随着音乐节奏出现变幻莫测的显示。

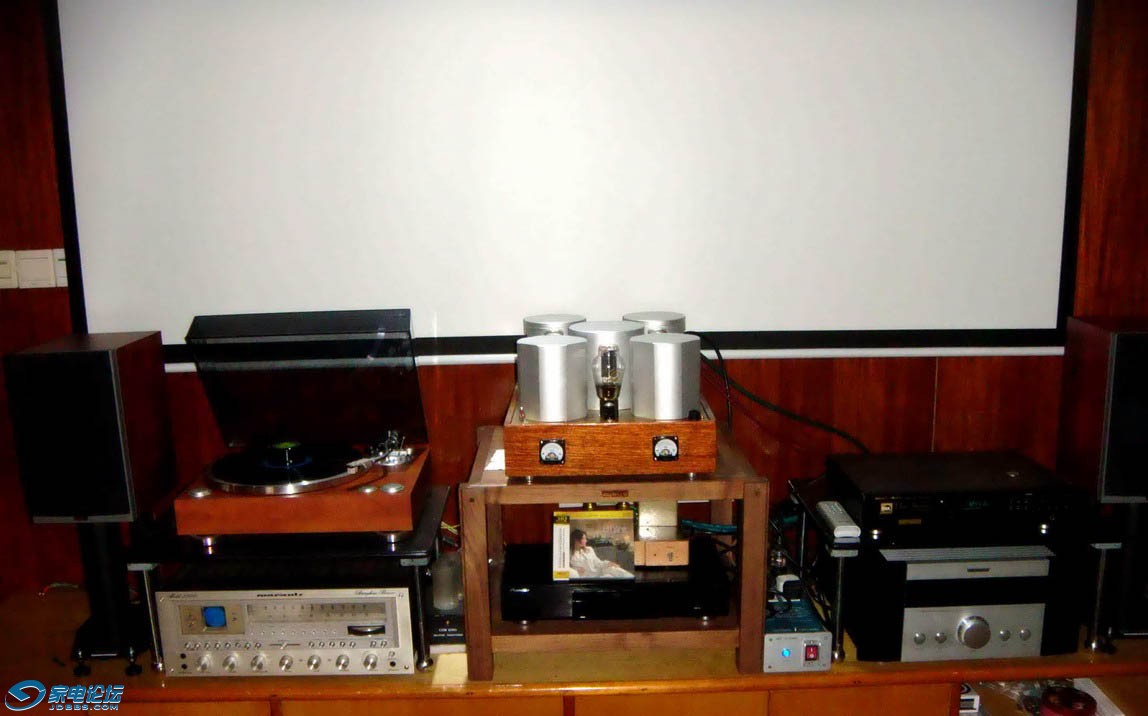

每天可以听着收音机，怀旧下LP，换换现代CD，看看3D电影，乐此不疲，不停的变换着玩法。使HIFI的兴趣热情能持续烧下去{:soso_e100:}
