请教高手能量低音炮Energy S12.3,110V怎么改220V

澳門客

可乐不+冰 发表于 2013-8-25 12:38
我霖正常用一个O欧电阻跳线,加个电容,电容正负唔知系咪,并联定串连,0跳线系咪接230V果度?

　老兄雖然無劃出電路，但從上面幾張圖看出110/220v選擇是用倍壓/橋式二種整流去達成，這樣的電路如下圖，見由供電輸入至t5及c2，c3止，都是供電濾波，d21-d24組成橋式整流（第二張圖有個籃色圈就是這橋式整流，籃色圈斜角是+極輸出），由上面開關選擇這組整流接法，c5及c6就是主濾波電容，t是濾波電感，有很多供電器沒有這濾波電感

澳門客

交易区新帖推荐

　老兄可以用我上面那張電路圖，跟一跟進你手上的供電器接線，搞清楚就可以，試機時如果信心不大，建議先不接喇叭單元，另外，先用一隻變壓器把供電變回110v才接上，這時用電錶直流電壓擋測量電容二極應該有150v（完全未改前用電錶直流電壓擋測量電容二極應該有300v），電容最好更換成450v耐壓
　有150v已經成功了一半，因為當接220v時就有正常的300v直流電壓

澳門客

在更改前最好先用電錶測量好電壓以便改好後做對比，另外，電路板上電容安裝位置上，方角銅薄是電容+，圖角銅薄是電容負[s:97]

可乐不+冰

澳門客 发表于 2013-8-25 18:03
　老兄雖然無劃出電路，但從上面幾張圖看出110/220v選擇是用倍壓/橋式二種整流去達成，這樣的電路如下圖， ...

要不要加多一个电容 ，原厂的电容是200V 1000UF  我还有一个200V  1000UF的电容 要不要加进去产上图右下角那个位置，还有上图最下面中间的位置0欧电阻(跳线) 要怎么放, 现在100V 有两个跳线  是不是要去掉一个跳线 还是怎么搞，谢谢

澳門客

220v整流後是300v，電容耐壓只200v那必須要串聯，否則一定發熱燒毀，所以我才建議你用450v電容
由於你提供不到電路圖，單看幾張外觀圖我也只能估計得電路圖如我那張所示，所以我建議你自行劃劃這部分電路圖，看清選擇部分接線
如果你劃不出或劃不通，也可大胆試試把二個標示120v跳線拆下，銲接230v位置跳線，安裝回二個電容（注意正負不要倒置，否則即炸），之後依我上列#32帖的方法，輸入110v先試，祝你成功[s:97]

可乐不+冰

交易区新帖推荐

澳門客 发表于 2013-8-26 00:46
220v整流後是300v，電容耐壓只200v那必須要串聯，否則一定發熱燒毀，所以我才建議你用450v電容
由於你提供 ...

好~多谢,兄台。一淤听日搞搞距。。。[s:97]炸左7就。[s:97]

澳門客

可乐不+冰 发表于 2013-8-26 23:34
好~多谢,兄台。一淤听日搞搞距。。。炸左7就。

先用110v試機應該無問題[s:97]

澳門客

最後一提，就是試機時要小心，因為二隻電容串聯後，上方那隻電容，其外壳有可能帶電（這是有部分電容外壳和負極相通），可以在安裝前先用電錶測試外壳和負極，如果用了這種電容，試機時就不要用手接觸電容外壳，小心觸電[s:97]

可乐不+冰

澳門客 发表于 2013-8-26 23:35
先用110v試機應該無問題

就系接左上去，用110V左无问题，220V都OK啦。
上次我地接两个电容，电路板好似“并”连咁。依家接无按电路接？就系两个200V1000UF电容一定要串联。系咪？

可乐不+冰

可乐不+冰 发表于 2013-8-26 23:42
就系接左上去，用110V左无问题，220V都OK啦。
上次我地接两个电容，电路板好似“并”连咁。依家接无按电 ...

我有块加拿大枫叶之声PSB500炮板，你整唔整到呢？无声。

澳門客

可乐不+冰 发表于 2013-8-26 23:42
就系接左上去，用110V左无问题，220V都OK啦。
上次我地接两个电容，电路板好似“并”连咁。依家接无按电 ...

你把那條跳線接好後，電容就變成串聯
建議你用110v先試，就是因為萬一改不成功，也不怕燒，如果用110v在電容的輸出點對地（即串聯電容最頂對最低），測量得到150v左右，即倍壓不成立已改成橋式整流，那再正常上電220v就是正常供電的300v[s:97]

可乐不+冰

用万能表DC档测电压，电容输出电压？如果有300V就表示成功？对地”测量“系咪电路板上地线，还是表笔测量串联电容一头正一头负电压呢？[s:97]

可乐不+冰

可乐不+冰 发表于 2013-8-27 00:11
用万能表DC档测电压，电容输出电压？如果有300V就表示成功？对地”测量“系咪电路板上地线，还是表笔测量串 ...

炮板没声音：图箭头为后级排线，手摸中间喇叭有反应，我引两条线接声道有人声唱歌，声音小，是不是表明后级无问题？前级有问题，或者前级哪个《集成四运放》 出问题？

可乐不+冰

澳門客 发表于 2013-8-26 23:56
你把那條跳線接好後，電容就變成串聯
建議你用110v先試，就是因為萬一改不成功，也不怕燒，如果用110v在 ...

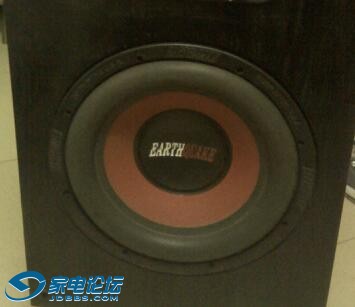

我就系想用图43#PSB500炮板推呢个箱，刚刚整好箱，睇下呢块板整唔整到？{:soso_e113:}

n3210

原电路没有使用双电容，就不是倍压整流电路，改动没怎么简单
