索尼古董TA-3650金封管合并老功放改造 有图有真相

音声音世

索尼古董老功放改造

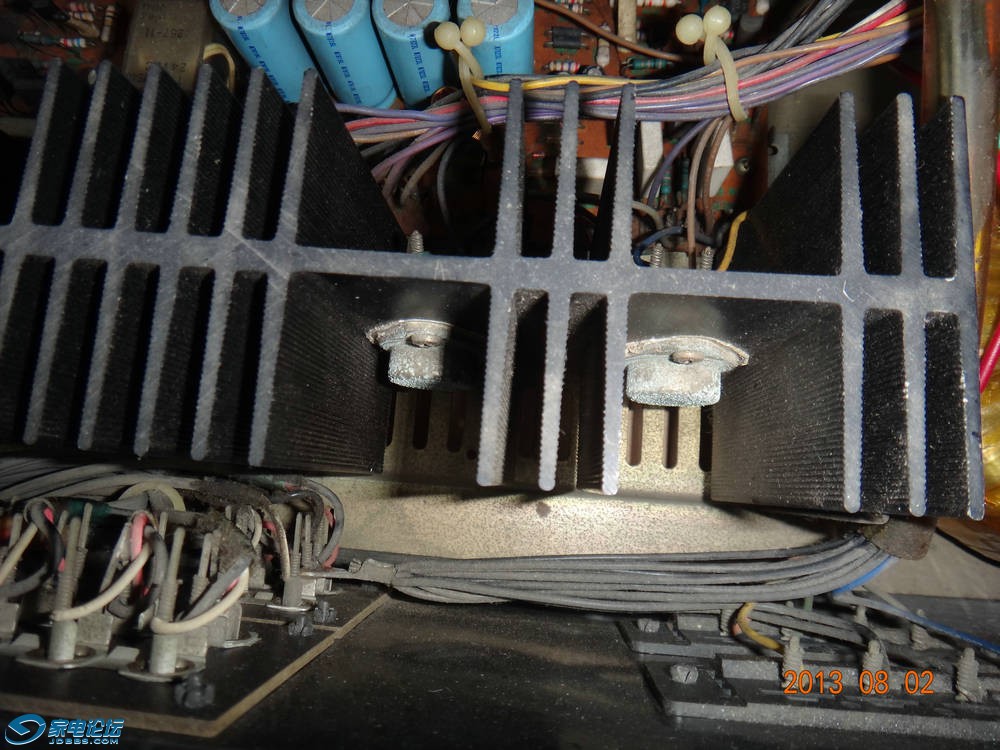

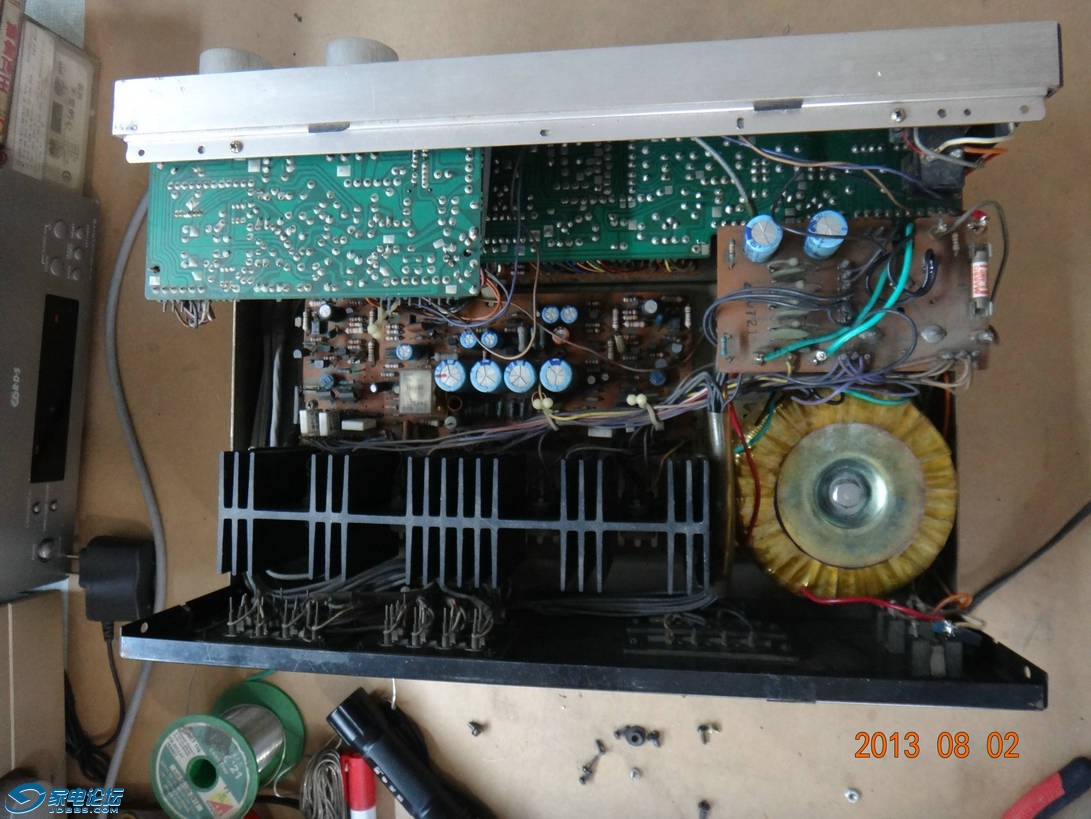

近日偶得一台索尼老古董功放，看用料不错，可惜牛已经挂了，刚好有个拆机的环牛，看电压是交流2*30V，整流后在42V左右，电压刚好适合找到接线处接上通电听到继电器跳动的声音大喜，赶紧接上系统，日本本土销售的器材用料确实很骚，ALPS大黑壳步进电位器 ，金封功放管，孪生大电解滤波电容，接上英国AE AEGIS ONE水晶一号书架箱，中高频非常好，中频饱满，高频细腻，低频也很好，模拟味道十足，一点不像以前接触过的日本合并机的风格，当电脑功放用很耐听  爽歪歪，不多说  上图

[size=+3]SONY TA-3650

\63,800（1976年頃）

[size=-1]解説

[size=-1]安定度を重視した回路構成や、基板のレイアウトや配線に細心の配慮を行ったプリメインアンプ。 パワーアンプ部は全段直結ピュア?コンプリメンタリーOC方式を採用しています。 また、初段はデュアル?トランジスタによる差動増幅となっています。 電源部には10,000μF×2のコンデンサを採用しています。 イコライザーアンプ部はダイレクトカップリング方式とデュアルFETを採用しています。 高精度ディテント?ボリューム搭載。

[size=-1]機種の定格

[size=-1]型式 [size=-1]ステレオプリメインアンプ [size=-1]実効出力（両ch動作） [size=-1]1kHz：60W＋60W（8Ω） 20Hz～20kHz：55W＋55W（8Ω） [size=-1]ダイナミックパワー（IHF、8Ω） [size=-1]170W [size=-1]出力帯域特性（IHF、8Ω） [size=-1]5Hz～40kHz [size=-1]高調波歪率 [size=-1]0.1％以下（実効出力時） 0.03％以下（1W出力時） [size=-1]混変調歪率（60Hz：7kHz＝4：1） [size=-1]0.1％以下（実効出力時） 0.03％以下（1W出力時） [size=-1]ダンピングファクター（1kHz、8Ω） [size=-1]35以上 [size=-1]Phono最大許容入力（1kHz） [size=-1]2系統各210mV [size=-1]トーンコントロール （括弧内はターンオーバー周波数） [size=-1]Bass [size=-1]（250Hz）：50Hz ±10dB （500Hz）：100Hz ±10dB [size=-1]Treble [size=-1]（5kHz）：20kHz ±10dB （2.5kHz）：10kHz ±10dB [size=-1]フィルター [size=-1]Low：30Hz以下、6dB/oct High：10kHz以上、6dB/oct [size=-1]ラウドネスコントロール [size=-1]50Hz：+10dB 10kHz：+3dB [size=-1]消費電力 [size=-1]150W [size=-1]外形寸法 [size=-1]幅430×高さ170×奥行325mm [size=-1]重量 [size=-1]11.1kg [size=-1]別売 [size=-1]サイドウッド TAC-15（1セット、\2,800）

lcsnj

交易区新帖推荐

这是那些花巨资买线换线之人体会不到的乐趣。

音声音世

lcsnj 发表于 2013-8-2 15:04
这是那些花巨资买线换线之人体会不到的乐趣。

谢谢兄弟捧场支持[s:21] 我等穷烧只能瞎折腾了

老蒋

很多的小日本六十年代的功放都还能正常工作。

音声音世

老蒋 发表于 2013-8-2 15:12
很多的小日本六十年代的功放都还能给正常工作。

谢谢老蒋兄捧场[s:21]主要是想练练手{:soso_e113:}{:soso_e113:}小日本六七十年代的功放用料真的是下来血本了

全频喇叭

交易区新帖推荐

日本功放我仅对力士.马兰士有兴趣并且前后也玩过多台.其他一概无视.当然.天价的我玩不起:Q

音声音世

全频喇叭 发表于 2013-8-2 16:22
日本功放我仅对力士.马兰士有兴趣并且前后也玩过多台.其他一概无视.当然.天价的我玩不起

相对而言力士 马兰士 金嗓子是好，但是对于日本本土销售的机型还是值得玩玩的

中大哥

六十年代的功放都还能正常工作

音声音世

中大哥 发表于 2013-8-2 17:09
六十年代的功放都还能正常工作

正常 ，还很健康[s:97][s:97]

有话说

把里面清洁卫生彻底打扫一下，一定能爽心悦目。

祝玩得快乐！{:soso_e163:}

音声音世

有话说 发表于 2013-8-2 17:14
把里面清洁卫生彻底打扫一下，一定能爽心悦目。

祝玩得快乐！

这么大年纪的机器可能受不了折腾了[s:41][s:41]

有话说

音声音世 发表于 2013-8-2 17:15
这么大年纪的机器可能受不了折腾了

就用大小毛刷慢慢细细地清理[s:97]

音声音世

有话说 发表于 2013-8-2 17:19
就用大小毛刷慢慢细细地清理

害怕搞不好会出问题[s:97][s:97]

老蒋

七十年代的63800日元，按当时的汇率相当于600美元，相当于1500元人民币，相当于普通工人30个月的薪水。

有话说

音声音世 发表于 2013-8-2 17:20
害怕搞不好会出问题

一般不会的，轻点仔细点莫急就对了。{:soso_e113:}
