出排线修复的N1，赚点手工钱，附过程图欢迎围观。

whoise

来论坛也不算久，不过也成为生活一部分了；
一直不懂二手交易版怎么也会有精华帖，买卖这货也能卖出精华来？
这里一直有不少的白菜MD出现，给不少朋友带来惊喜；其实很多都是因为不能录音的缘故才白菜的吧，事实上不难修复；

这里本着休闲娱乐并闲的无聊的精神，分享下手工修复的过程。。。尤其是自己的一些经验，各路大侠见笑了。
也望能达到抛砖引玉的，除了交流二手之外，大伙也能多分享把玩二手的经验和心得。

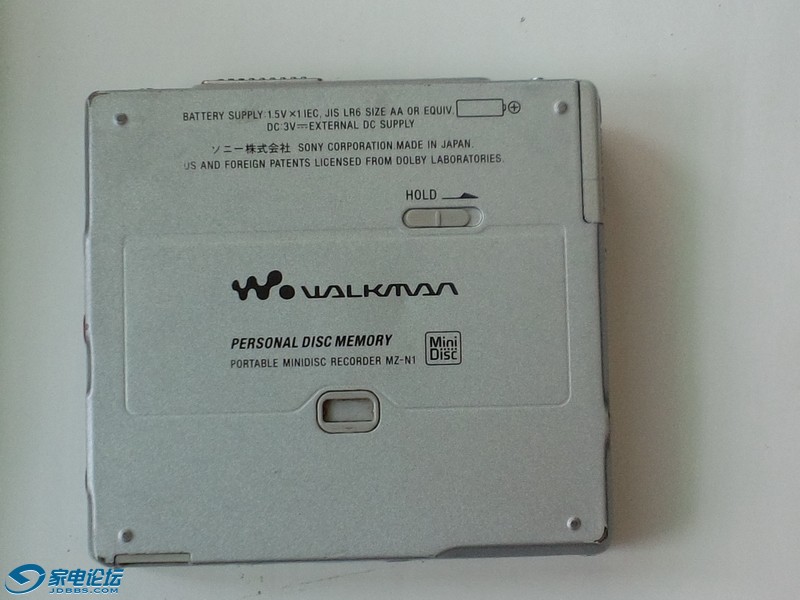

出的是这个N1，就不多介绍了，录放好。。。



收自论坛不到100，排线断，修好后120出吧，赚点手工钱。。成色如图，使用磨损。

分享准备篇：
范围：适合中期的MD系列，出名的R900/909/910甚至N1都是一样的光磁头结构，都有录音排线的潜在隐患，本篇都适用
准备工具，电烙铁，焊锡丝，漆包线（废耳机基本都有），双面胶，透明胶，美工刀，螺丝刀当然也要的。。。

1.打开后盖，前盖。找到如下图位置。个人经验，把A点要切掉多余的部分
在B,C点是我摸索后认为最佳的飞线位置，比较好做焊盘，而且不影响移动，也可以保证飞线的长度不过分呢


2.先刮开，做四个焊盘，然后上锡


3.飞线也上锡，记得把两头漆刮掉些再上比较稳，飞线的长度要估量好，不要太长了

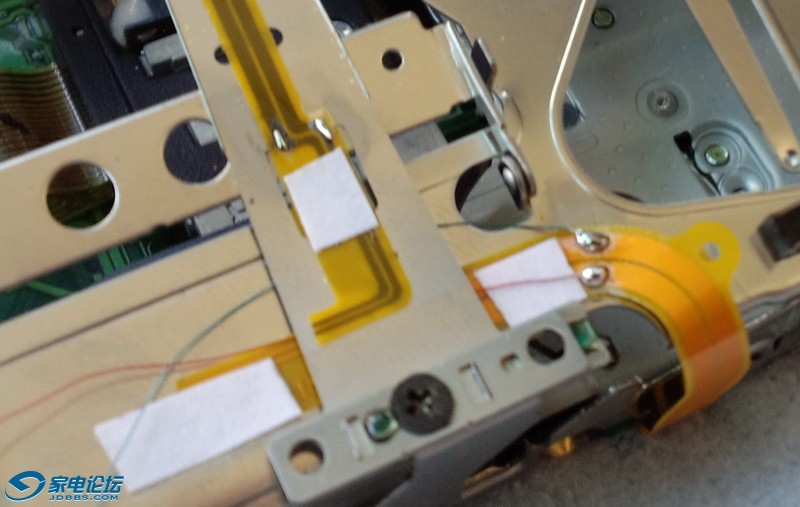

4.这三个点上双面胶，而且先不要撕开哦，这步关键


5.上线，焊点要均匀，这个有点考验焊工，新手小心些也行的




6.撕开双面胶，固定飞线




7.上一道透明胶，固定飞线的形状，同时也能绝缘保护焊点，你知道MD基本都金属外壳的。。。

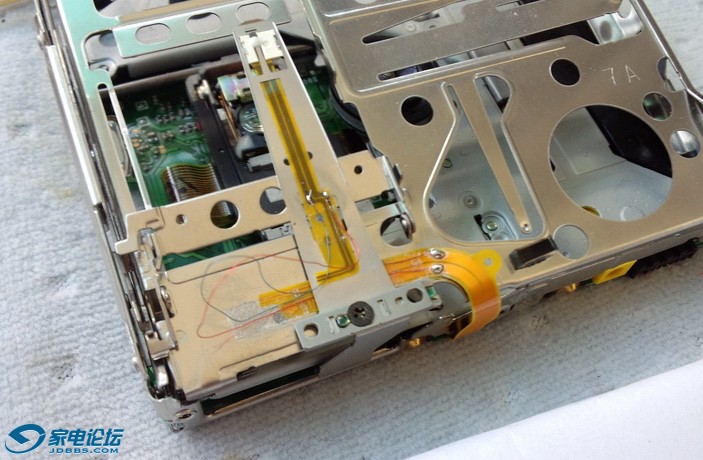

8.把线理好，合上盖子测试，搞定。。。


可能有朋友会问，MD排线不是有卖的，而且不贵，为何不用原配件？

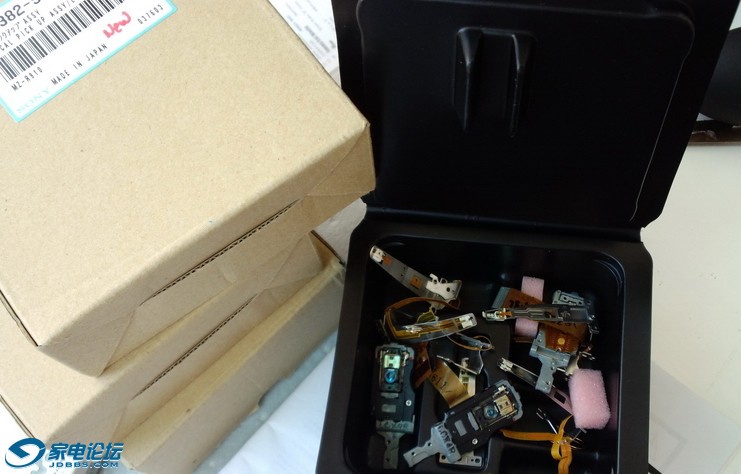

主要是考虑简单，DIY精神嘛，自己搞定最好，如下就是我换下10多台这类排线的战绩。。。摸索不容易啊。
申明下我不是商家呢，只是自己折腾玩玩。


其实，原装的磁头我也有很多，但还是喜欢自己飞线，。，，，

路泽

交易区新帖推荐

帮顶

c102

学习了

Philips828

不错

zailushang

很好,帮顶了。很好,

周华健001

交易区新帖推荐

请教楼主在刮开排线的时候用什么工作可以做到既把排线里面的铜刮的露出来又不把排线刮断？为毛我用美工刀一刮都把排线刮断了，轻了连外面的绝缘漆都刮不掉
求指点！

leesandy

楼主好人，支持DIY。

poets

乐于分享的坛友，帮顶

有点芯动

[s:97][s:97][s:97][s:97]

Jsunnysunday

这个技术帖好！

sanfo

周华健001 发表于 2013-7-27 11:38
请教楼主在刮开排线的时候用什么工作可以做到既把排线里面的铜刮的露出来又不把排线刮断？为毛我用美工刀一 ...

美工刀不容易控制力度，发现最好的刮开保护层的材料是老式刮胡刀片，就是那种两面的超薄刀片，有韧性，在这里极其适用，同时要注意两点上下交错，否则将来焊接容易短路。

许诺2007

手艺还行，经常飞线呵呵。看得出楼主还是非常的细心的

gswst

牛人！

铁猫

不错

whoise

是的，美工刀要用那种带弧度刃的，好像我用的是手术刀片，轻轻刮，十来下露出铜片，很亮的，。
