先锋LX55用线性电源摩改实验

wwm1208

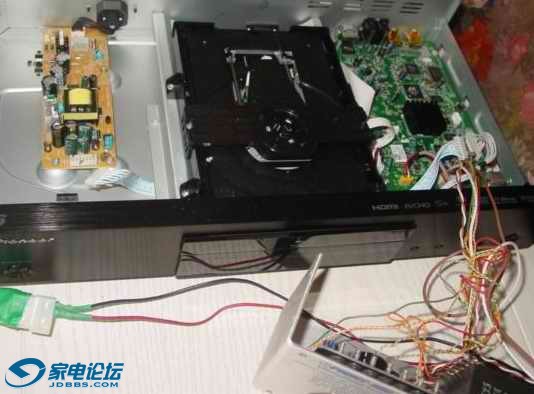

手头有一只美国POWER-ONE线性电源，用来实验摩改LX55电源，开机成功。感觉效果很好。欢迎各位看官分析一下，给出对元件进一步的建议。看看如何装入机内。
图由上至下：
1，POWER-ONE线性电源；
2，拆下的电路板；
3，+5V主滤波电容；
4，+5V,输出滤波电容；
5，+12V主滤波(后）、输出滤波（后）电容；
6，无氧铜线、高导磁铁芯E型变压器，一般认为E型铁芯速度快，更适合为视频供电；缺点是效率较低；
7）全波整流管：+5V是PXN5401，12V是1N5392G1718；
8）调整管是摩托罗拉的10261.

wwm1208

交易区新帖推荐

准备用3mm的铝板根据LX55的尺寸，再做一块散热板试试装入机内。

hitam

楼主改完后有啥提高吗

wwm1208

改后开机，有眼前一亮感觉，画面非常干净，色彩饱和，画面细腻，亮度略有提高，原来视频处理器的设定要重新微调。
不知道装入机内会有怎样，

中尉

好！好！好！

期待楼主进一步整合优化！干完活儿后加分鼓励！

wwm1208

交易区新帖推荐

[s:97][s:97][s:97]

wzm166

支持楼主，任何机器电源是重点

wwm1208

玩HiFi音响的都知道，良好的机内电源供应是好声的基础，那些大烧们玩电源都是不惜工本的，其手法令人眼花缭乱，一山更比一山高。实际上玩视频对于电源的要求应该比玩音频的更高才对，这是因为视频的频率更高，带宽更宽，频响更高。但是纵观一些对BD机的摩机方案，对改善机内电源供应方面显然重视不足。

由电子电路的放大原理可知，电子放大器实际上就是一个电能转换器。一个较弱的电信号，经电子放大器放大后的输出的较强的电信号，并不是最初输入的那个信号，而是一个全新的、与原信号波形相似、波幅更大的电信号。而这个全新的电信号，就是有源放大器件跟随输入信号，通过改变其供电电源的波形而产生的。

可以简单地说：一个电子放大器输出的信号，就是由这个放大器的供电电源产生的。

在这个放大信号的过程中，放大器输出后的信号幅度主要是由放大器件的设计决定的，而信号的动态、频响、保真度、纯净度等等，在放大器件一定的情况下，与这个放大器供电电源的质量密切相关。（数字电路放大原理也是一样的）

可以想象，一个干干净净的信号，如果进入一台由劣质电源供电的多级放大器中，最后会得到一个怎样的肮脏输出信号。
特别是在BD播放机中，视频信号的放大倍数、放大级数、工作频率都远高于音频放大器，所以对供电电源的要求才应当更高。

wwm1208

实际上数字电路对电源的要求更高，比如电压的稳定精度，电源的纹波幅度等，而这正是线性稳压电源的长项。

irc163

支持LZ的实践， 我也对比过线性电源和开关电源都打摩后的效果。

图像方面线性电源不如开关电源，声音方面则各有特点，声音 速度方面开关电源有优势，韵味方面线性电源有优势。 因此综合看，我个人认为，对于蓝光机这种既有图像又有声音的播放机，线性电源不占优势。但这仅局限我的实践。

希望LZ能够好好调试一下这个线性电源，形成成品后，如果方便和愿意的话，我们可以互相交换电源（开关电源和线性电源），彼此感受一下效果。

wwm1208

希望163兄能对这个线性电源所使用的电容，整流管给一个升级建议，比如这个电源在电解电容，整流管上都没有并小电容。这方面您有丰富的经验，先谢了。

搞成后有条件时，是一定要向163兄讨教的。

wwm1208

开关电源一样可以达到极高的水准，除去成本不谈，仅是所需要的专业技术，就不是一般发烧友可以玩转的。
所以，就可行性而言，我们一般的发烧友也只能玩玩线性电源了。
当然，单从成本，体积、功耗等方面来说，相比普通的开关电源，线性电源是毫无性价比的。

wwm1208

n3210 兄：数字电路对几十mV的电压变化、十几μV的纹波，都有很明显的反应。数字电路对电源的适应能力，得益于其整形能力比模拟电路强大。而不能说“数字电路对电源要求是降低了”。这个去看看那些高级的数字设备中的电源配置就明白了。

irc163

wwm1208 发表于 2013-7-19 11:32
希望163兄能对这个线性电源所使用的电容，整流管给一个升级建议，比如这个电源在电解电容，整流管上都没有并 ...

整流管我实验过，安森美、德律风根以及VISHAY的玻璃二极管都测试过，总体来说带来的变化比更换电容要小，并且不一定正面。 安森美和德律风根的玻璃管声音上背景静、毛刺小些，声音柔和甜美一些，但相对来说整个声音的动态就小了，高音略雾，所以对于听音乐来说可能好些，但对于电影里面大动态的声音就不利了。对视频来说，德律风根的玻璃管还算是有一些正面的效果，表现为画面锐度高些、层次好些，但色彩会略偏红一点。但德律风根的玻璃管各种型号之间也有一些差异。

二极管并联电容，推荐使用ERO的薄膜电容，其它牌子的难以做到图像和声音的共同提升。 其实并联电容我更推荐在大容量的滤波电容上并联，比如那个10000uF的电容，这样声音上高音会好一些，图像上也会通透一些。 其它电容我看你这个电源的用料也都还可以了，选用的是黑金刚和ELNA的电容，先不必换了。

另外电源变压器初级前加一块RFI/EMI滤波电路，相当于电源净化器的作用，效果会更好。
